从梯度消失到百层网络:ResNet 是如何改变深度学习成为经典的?

自AlexNet赢得2012年ImageNet竞赛以来,每个新的获胜架构通常都会增加更多层数以降低错误率。一段时间内,增加层数确实有效,但随着网络深度的增加,深度学习中一个常见的问题——梯度消失或梯度爆炸开始出现。

梯度消失问题会导致梯度值变得非常小,几乎趋近于零;而梯度爆炸问题则会导致梯度值变得非常大。这两种情况都会增加训练难度,并导致错误率上升,随着层数的增加,模型在训练和测试数据上的性能都会受到影响。

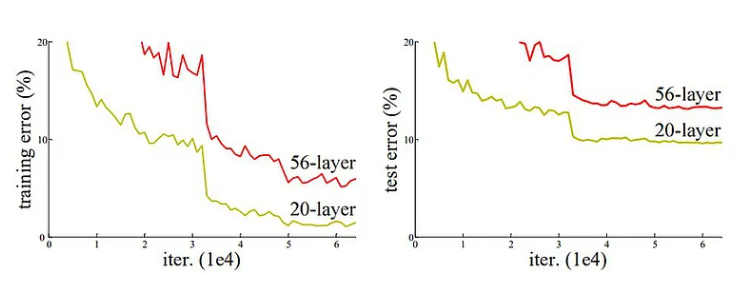

从下图可以看出,20层CNN 架构在训练和测试数据集上的表现均优于56层CNN架构。作者进一步分析了错误率,认为错误率是由梯度消失/爆炸引起的。


2015 年,微软研究院提出了一个划时代的网络结构——ResNet(残差网络),并提出了一个非常简单却极其有效的思想:

“如果某些层学不到什么有用特征,那不如直接跳过它们。”


一、ResNet简介

ResNet 的突破源于其使用了跳跃(或残差)连接,解决了长期存在的梯度消失和爆炸问题。这些连接使 ResNet 成为第一个成功训练超过 100 层的模型的网络,并在 ImageNet 和COCO目标检测任务上取得了最佳效果。

  • 深度网络的挑战

在 ResNet 之前,非常深的神经网络面临两大挑战:

  • 梯度消失:随着网络深度增加,反向传播过程中的梯度值趋于减小。这会减慢前几层的学习速度,从而限制网络在深度增加时学习有用特征的能力。

  • 梯度爆炸:有时,在非常深的网络中,梯度会呈指数增长,导致数值不稳定,权重变得太大,从而导致模型失败。

这些问题导致深层模型的性能不如浅层模型。这种现象被称为“退化”,意味着添加更多层并不一定能提高准确率,反而往往会导致性能下降。


二、ResNet的创新点:跳过(残差)连接

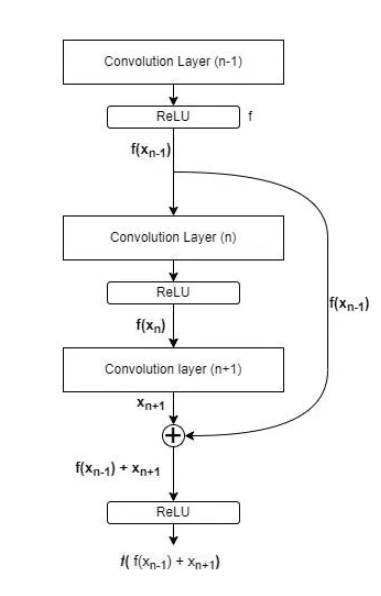

跳过连接(或残差连接)的工作原理是,将较早层(例如,第 n-1 层)的输出直接添加到较晚层(例如,第 n+1 层)的输出。添加后,对结果应用 ReLU 激活函数。这意味着第 n 层实际上被“跳过”,从而使信息更容易在网络中流动。

这里 f(Xn-1) 表示卷积层 (n-1) 的输出被传递给 ReLU 激活函数


跳过连接的作用是确保即使第 n 层没有学到任何有用的信息(或输出为零),我们也不会丢失重要信息。相反,第 (n-1) 层的输出会向前传递,并与第 (n+1) 层的输出合并。

如果第 n 层没有增加价值,网络可以“跳过”它,从而保持一致的性能。如果两层都提供了有用的信息,那么将它们结合起来,就能利用两种信息源来提升网络的整体性能。


三、Resnet 的架构

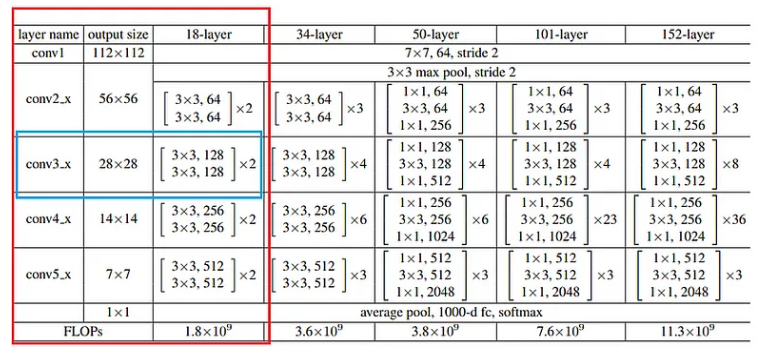

以下是 Resnet-18 的架构和层配置,取自研究论文《图像识别的深度残差学习》(论文地址:https://arxiv.org/abs/1512.03385)


让我们选择 Conv3_x 块,并尝试了解其内部发生的情况。让我们使用卷积块和恒等块来理解这一点。

  • 卷积块

目的:当输入和输出的尺寸(形状)不同时,使用卷积块,原因如下:

  • 空间大小(特征图的高度和宽度)的变化。

  • 频道数量的变化。

  • 身份区块

目的:当输入和输出的尺寸(形状)相同时,使用身份块,允许将输入直接添加到输出而无需任何转换。

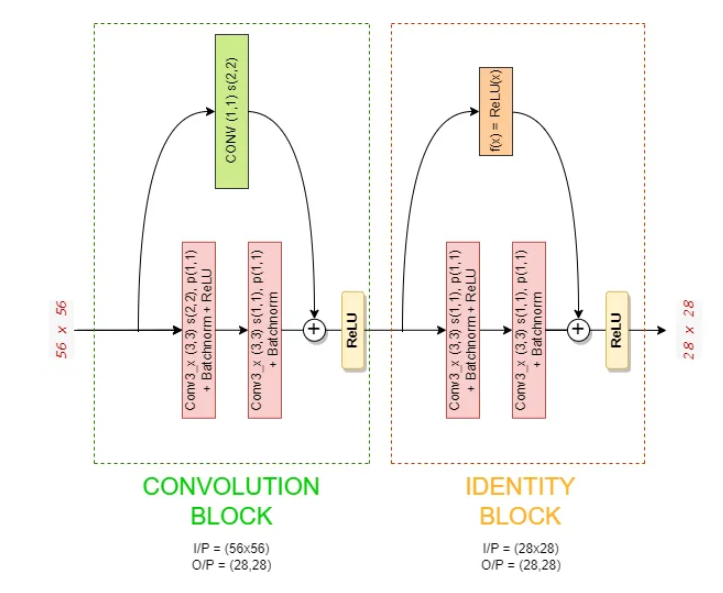

通过示例理解卷积和身份块,使用卷积和身份块的 Conv3_x 块数据流


上图告诉我们 56x56 图像如何通过 Conv3_x 块传播的细节,现在我们将看看图像在这些块内的每个步骤中是如何转换的。

  • 代码

class ResNet18(nn.Module):
    def __init__(self, n_classes):
        super(ResNet18, self).__init__()

        self.dropout_percentage = 0.5
        self.relu = nn.ReLU()

        # BLOCK-1 (starting block) input=(224x224) output=(56x56)
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=64, kernel_size=(7,7), stride=(2,2), padding=(3,3))
        self.batchnorm1 = nn.BatchNorm2d(64)
        self.maxpool1 = nn.MaxPool2d(kernel_size=(3,3), stride=(2,2), padding=(1,1))
        # BLOCK-2 (1) input=(56x56) output = (56x56)
        self.conv2_1_1 = nn.Conv2d(in_channels=64, out_channels=64, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm2_1_1 = nn.BatchNorm2d(64)
        self.conv2_1_2 = nn.Conv2d(in_channels=64, out_channels=64, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm2_1_2 = nn.BatchNorm2d(64)
        self.dropout2_1 = nn.Dropout(p=self.dropout_percentage)

        # BLOCK-2 (2)
        self.conv2_2_1 = nn.Conv2d(in_channels=64, out_channels=64, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm2_2_1 = nn.BatchNorm2d(64)
        self.conv2_2_2 = nn.Conv2d(in_channels=64, out_channels=64, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm2_2_2 = nn.BatchNorm2d(64)
        self.dropout2_2 = nn.Dropout(p=self.dropout_percentage)

        # BLOCK-3 (1) input=(56x56) output = (28x28)
        self.conv3_1_1 = nn.Conv2d(in_channels=64, out_channels=128, kernel_size=(3,3), stride=(2,2), padding=(1,1))
        self.batchnorm3_1_1 = nn.BatchNorm2d(128)
        self.conv3_1_2 = nn.Conv2d(in_channels=128, out_channels=128, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm3_1_2 = nn.BatchNorm2d(128)
        self.concat_adjust_3 = nn.Conv2d(in_channels=64, out_channels=128, kernel_size=(1,1), stride=(2,2), padding=(0,0))
        self.dropout3_1 = nn.Dropout(p=self.dropout_percentage)
        # BLOCK-3 (2)
        self.conv3_2_1 = nn.Conv2d(in_channels=128, out_channels=128, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm3_2_1 = nn.BatchNorm2d(128)
        self.conv3_2_2 = nn.Conv2d(in_channels=128, out_channels=128, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm3_2_2 = nn.BatchNorm2d(128)
        self.dropout3_2 = nn.Dropout(p=self.dropout_percentage)

        # BLOCK-4 (1) input=(28x28) output = (14x14)
        self.conv4_1_1 = nn.Conv2d(in_channels=128, out_channels=256, kernel_size=(3,3), stride=(2,2), padding=(1,1))
        self.batchnorm4_1_1 = nn.BatchNorm2d(256)
        self.conv4_1_2 = nn.Conv2d(in_channels=256, out_channels=256, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm4_1_2 = nn.BatchNorm2d(256)
        self.concat_adjust_4 = nn.Conv2d(in_channels=128, out_channels=256, kernel_size=(1,1), stride=(2,2), padding=(0,0))
        self.dropout4_1 = nn.Dropout(p=self.dropout_percentage)
        # BLOCK-4 (2)
        self.conv4_2_1 = nn.Conv2d(in_channels=256, out_channels=256, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm4_2_1 = nn.BatchNorm2d(256)
        self.conv4_2_2 = nn.Conv2d(in_channels=256, out_channels=256, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm4_2_2 = nn.BatchNorm2d(256)
        self.dropout4_2 = nn.Dropout(p=self.dropout_percentage)

        # BLOCK-5 (1) input=(14x14) output = (7x7)
        self.conv5_1_1 = nn.Conv2d(in_channels=256, out_channels=512, kernel_size=(3,3), stride=(2,2), padding=(1,1))
        self.batchnorm5_1_1 = nn.BatchNorm2d(512)
        self.conv5_1_2 = nn.Conv2d(in_channels=512, out_channels=512, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm5_1_2 = nn.BatchNorm2d(512)
        self.concat_adjust_5 = nn.Conv2d(in_channels=256, out_channels=512, kernel_size=(1,1), stride=(2,2), padding=(0,0))
        self.dropout5_1 = nn.Dropout(p=self.dropout_percentage)
        # BLOCK-5 (2)
        self.conv5_2_1 = nn.Conv2d(in_channels=512, out_channels=512, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm5_2_1 = nn.BatchNorm2d(512)
        self.conv5_2_2 = nn.Conv2d(in_channels=512, out_channels=512, kernel_size=(3,3), stride=(1,1), padding=(1,1))
        self.batchnorm5_2_2 = nn.BatchNorm2d(512)
        self.dropout5_2 = nn.Dropout(p=self.dropout_percentage)

        # Final Block input=(7x7)
        self.avgpool = nn.AvgPool2d(kernel_size=(7,7), stride=(1,1))
        self.fc = nn.Linear(in_features=1*1*512, out_features=1000)
        self.out = nn.Linear(in_features=1000, out_features=n_classes)
        # END

    def forward(self, x):
        # block 1 --> Starting block
        x = self.relu(self.batchnorm1(self.conv1(x)))
        op1 = self.maxpool1(x)

        # block2 - 1
        x = self.relu(self.batchnorm2_1_1(self.conv2_1_1(op1)))    # conv2_1
        x = self.batchnorm2_1_2(self.conv2_1_2(x))                 # conv2_1
        x = self.dropout2_1(x)
        # block2 - Adjust - No adjust in this layer as dimensions are already same
        # block2 - Concatenate 1
        op2_1 = self.relu(x + op1)
        # block2 - 2
        x = self.relu(self.batchnorm2_2_1(self.conv2_2_1(op2_1)))  # conv2_2
        x = self.batchnorm2_2_2(self.conv2_2_2(x))                 # conv2_2
        x = self.dropout2_2(x)
        # op - block2
        op2 = self.relu(x + op2_1)

        # block3 - 1[Convolution block]
        x = self.relu(self.batchnorm3_1_1(self.conv3_1_1(op2)))    # conv3_1
        x = self.batchnorm3_1_2(self.conv3_1_2(x))                 # conv3_1
        x = self.dropout3_1(x)
        # block3 - Adjust
        op2 = self.concat_adjust_3(op2) # SKIP CONNECTION
        # block3 - Concatenate 1
        op3_1 = self.relu(x + op2)
        # block3 - 2[Identity Block]
        x = self.relu(self.batchnorm3_2_1(self.conv3_2_1(op3_1)))  # conv3_2
        x = self.batchnorm3_2_2(self.conv3_2_2(x))                 # conv3_2
        x = self.dropout3_2(x)
        # op - block3
        op3 = self.relu(x + op3_1)

        # block4 - 1[Convolition block]
        x = self.relu(self.batchnorm4_1_1(self.conv4_1_1(op3)))    # conv4_1
        x = self.batchnorm4_1_2(self.conv4_1_2(x))                 # conv4_1
        x = self.dropout4_1(x)
        # block4 - Adjust
        op3 = self.concat_adjust_4(op3) # SKIP CONNECTION
        # block4 - Concatenate 1
        op4_1 = self.relu(x + op3)
        # block4 - 2[Identity Block]
        x = self.relu(self.batchnorm4_2_1(self.conv4_2_1(op4_1)))  # conv4_2
        x = self.batchnorm4_2_2(self.conv4_2_2(x))                 # conv4_2
        x = self.dropout4_2(x)
        # op - block4
        op4 = self.relu(x + op4_1)

        # block5 - 1[Convolution Block]
        x = self.relu(self.batchnorm5_1_1(self.conv5_1_1(op4)))    # conv5_1
        x = self.batchnorm5_1_2(self.conv5_1_2(x))                 # conv5_1
        x = self.dropout5_1(x)
        # block5 - Adjust
        op4 = self.concat_adjust_5(op4) # SKIP CONNECTION
        # block5 - Concatenate 1
        op5_1 = self.relu(x + op4)
        # block5 - 2[Identity Block]
        x = self.relu(self.batchnorm5_2_1(self.conv5_2_1(op5_1)))  # conv5_2
        x = self.batchnorm5_2_1(self.conv5_2_1(x))                 # conv5_2
        x = self.dropout5_2(x)
        # op - block5
        op5 = self.relu(x + op5_1)

        # FINAL BLOCK - classifier
        x = self.avgpool(op5)
        x = x.reshape(x.shape[0], -1)
        x = self.relu(self.fc(x))
        x = self.out(x)

        return x

实现后,我们可以直接创建此类的对象并传递数据集的输出类的数量,并使用它在任何图像数据上训练我们的网络。

  • 这些块为什么有用?

  • 卷积块处理空间分辨率或通道数量的变化,同时保留残差连接。

  • 身份块专注于在不改变输入维度的情况下学习附加特征。

  • 它们共同作用,允许梯度流,即使某些层不能有效学习,也能使深度网络有效地训练


四、ResNet为何成为经典

ResNet的成功,不在于它堆了多少层,而在于它对“深层神经网络如何训练”这个根本问题给出了一个优雅解法:如果学不会,就跳过去!

这种看似简单的思想,却释放了深度学习的潜力,也为后续模型设计开辟了全新路径,DenseNet、Mask R-CNN、HRNet、Swin Transformer……都离不开它的残差思想。

所以,ResNet 不只是一种网络架构,更是一种范式的转变——这,正是它成为经典的原因。
