通信局（站）的接地与防雷

一、接地系统设计

通信局（站）的接地系统设计应充分考虑其地理位置、土壤电阻率、接地设备数量、设备安装环境等因素。在设计中，应遵循以下原则：

1. 确保接地系统能够有效地将雷电电流引入地下，以保障设备安全。
2. 考虑接地电阻的要求，确保接地电阻值符合规范要求。
3. 优化接地系统的布局，降低接地电阻值，提高系统效率。
4. 充分考虑设备安装环境，选择合适的接地方式，避免设备间产生干扰。

二、防雷措施选择

在通信局（站）中，应采取综合防雷措施，包括直击雷防护、感应雷防护和操作雷防护等。具体措施如下：

1. 直击雷防护：采用避雷针、避雷带等设备，将雷电引入地下，避免雷电直接击中设备。
2. 感应雷防护：通过加装电涌保护器、隔离变压器等设备，防止雷电电磁脉冲对设备造成的干扰和损坏。
3. 操作雷防护：采用隔离变压器、绝缘变压器等设备，避免操作过电压对设备的影响。

对于不同的建筑物，按其防雷的要求，采用不同的措施，以保护建筑物不受雷击或减轻雷电的危害。在电气安装工程中，建筑物常用的防雷措施有下列几种：

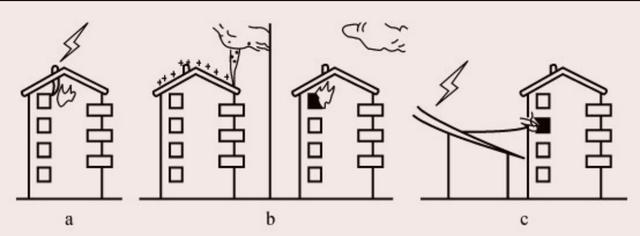

图1　雷电的三种形式

a.直接雷击　b.雷电感应　c.雷电波侵入

（1）防止直接雷击的措施。防止直击雷的主要措施是设法引导雷击时的雷电流按预先安排好的通道泄入大地，从而避免雷云向被保护的建筑物放电。避雷，实际上是引雷，一般采用避雷针、避雷带和避雷网作为避雷接闪器。再由接闪器、引下线和接地装置组成防止直击雷的防雷装置。

接闪器是直接用来接受雷击的部分，包括避雷针、避雷带、避雷网以及用做接闪器的金属屋面和金属构件等。引下线又称引流器，把雷电流引向接地装置，是连接接闪器与接地装置的金属导体。接地装置是引导雷电流安全地泄入大地的导体，是接地体和接地线的总称。接地体是埋入土壤中或混凝土基础中作为散流用的导体；接地线是从引下线的接线处至接地体的连接导体。

在低压电气设备中经常用到避雷器，避雷器种类很多，常用的有阀型避雷器、火花间隙避雷器等。阀型避雷器，主要由火花间隙与阀片串联组成，在没有雷电侵入低压电路时，它可阻止线路电流流入大地，一旦发生过电压，火花间隙即可放电，将过电压限制在一定幅值之下，达到防雷避雷的目的，它的外形如图2-a所示。图b所示是一种锯齿形火花间隙避雷器。使用避雷器应注意以下几个问题。

图2　避雷器

a.户内阀型避雷器　b.锯齿形火花间隙避雷器

①避雷器应安装在低压进线处，每只避雷器的上桩头分别与其进线端连接，下桩头互相连接并接地，如图3所示。

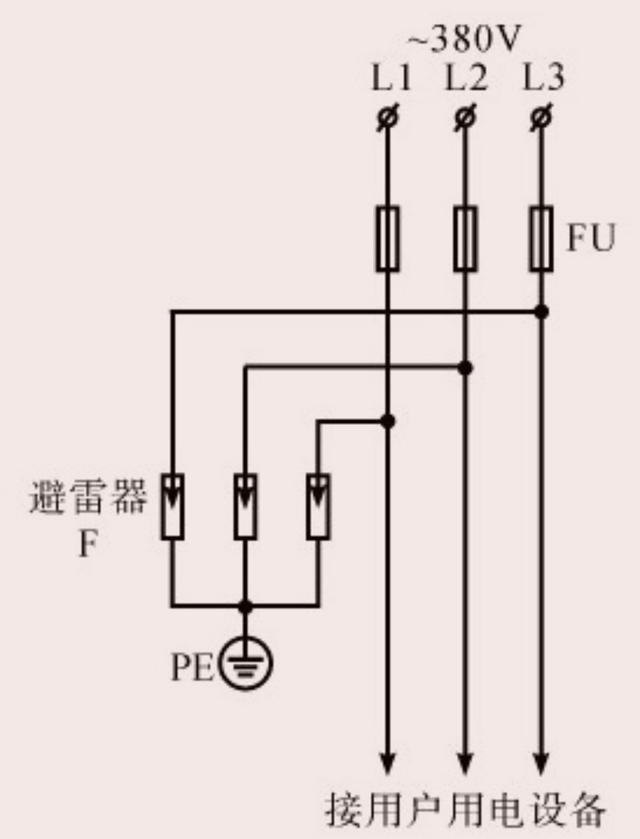

图3　避雷器接线线路

②在雷雨季节需经常检查避雷器外部有烧伤痕迹，外壳有无裂纹等现象，如发现有此现象，应更换新的避雷器。

③避雷接地线在雷雨季节到来之前要进行测试，接地电阻应小于4Ω。

④雷雨季节过后，应将避雷器退出运行。

（2）防止雷电感应的措施。为防止感应雷产生火花，建筑物内的设备、管道、构架、电缆外皮、钢屋架、钢窗等较大的金属构件，以及突出屋面的风管等均应通过接地装置与大地可靠连接，并予以接地。

三、设备保护与接地

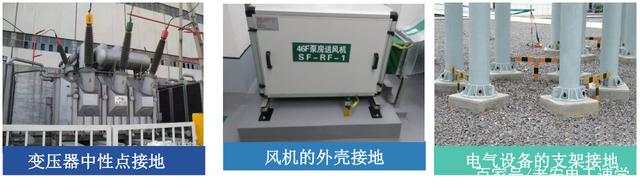

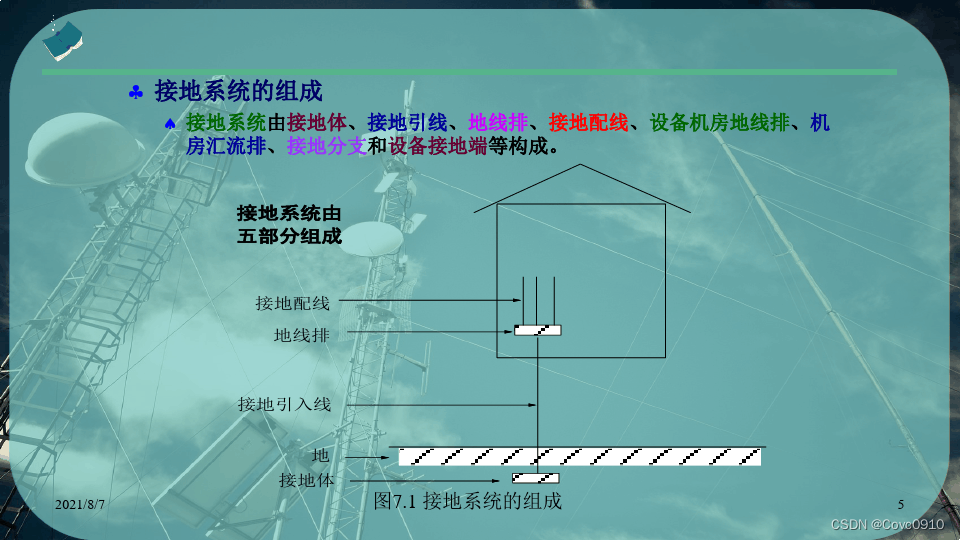

通信局（站）内的设备应进行保护接地，包括电源系统、通信系统、天馈线系统等。对于不同设备的保护接地方式，应按照相应的规范进行设计。同时，设备的保护接地应与防雷接地进行有效的连接，形成联合接地系统。

接地的概念：

接地是指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分等经由导体与大地相连。

接地的分类：

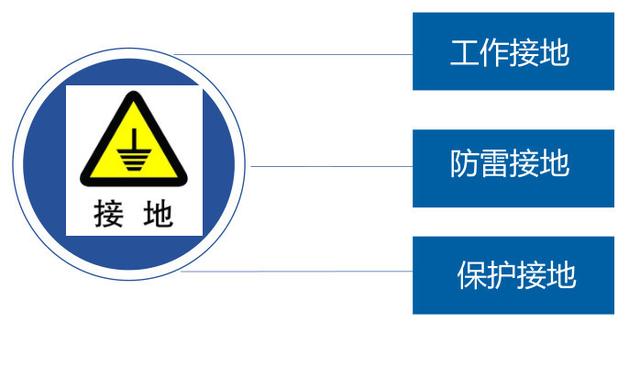

根据接地的作用，主要分为电源侧的工作接地、防雷接地和负载侧的接地保护。

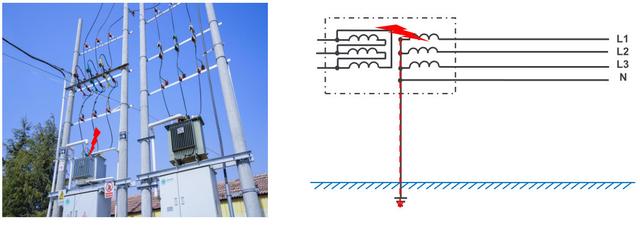

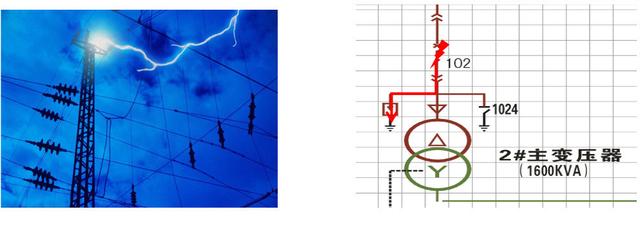

1、工作接地，系统电源侧的工作接地是指为满足电力系统和电气装置工作特性的需要而设置的接地。

若高低压共杆时，高压线路坠入低压线路中。

若低压系统的正常泄漏电流和接地故障时，为泄漏电流和接地故障电流提供回流通路。

2、防雷接地，防雷接地是把雷电流迅速导入大地，防止雷击危害为目的接地。

当低压电力系统遭受雷击时，强大的雷电流使低压配电线路感应出幅值很大的瞬态过电压。

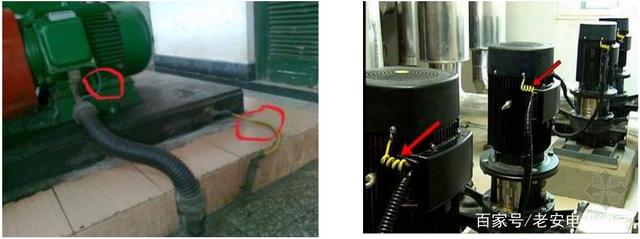

3、接地保护，负载侧的接地保护是为了避免电气设备的绝缘下降或绝缘损坏时，引起其正常情况下不带电的金属外壳带电，引发触电事故而采取的保护措施。

保护接地又分为保护接地和保护接零。

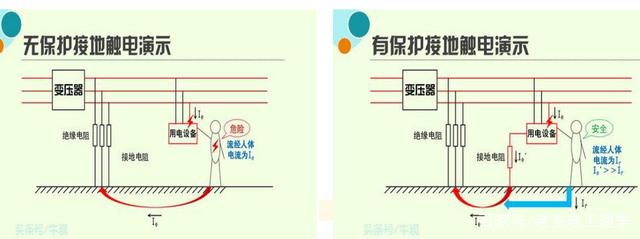

保护接地：电气设备的导体部分或者外壳用足够容量的金属导线或导体可靠的与大地连接，当人体触及带电外壳时，人体相当于接地电阻的一条并联支路，由于人体电阻远远大于接地电阻，所以通过人体的电流将会很小，避免了人身触电事故。

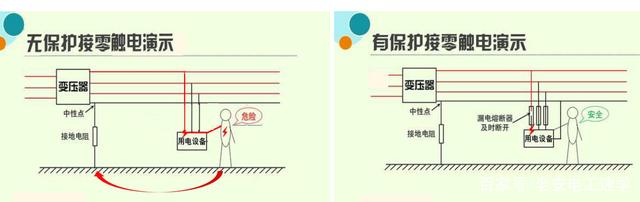

保护接零：电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。当某一相绝缘损坏致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。

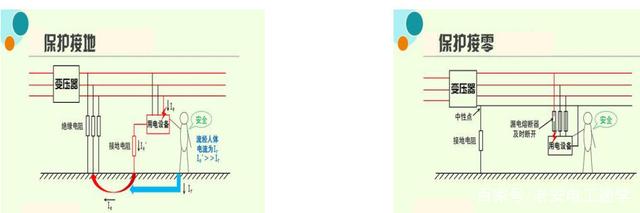

保护接地和保护接零的区别：

（1）保护原理不同

保护接地： 限制设备漏电后的对地电压 ，使之不超过安全范围 。

保护接零： 借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及时切断故障设备的电源。

（2）适用范围不同

保护接地： 适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网。

保护接零： 只适用于 中性点直接接地的低压电网。

（3）线路结构不同

保护接地： 电网中可以无工作零线，只设保护接地线。

保护接零： 借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及时切断故障设备的电源。

特别注意：在同一电源供电的电气系统中，不容许一部分设备采用保护接零，另一部分设备采用保护接地， 即在同一电源系统中，不可以同时出现接地保护的和接零保护两种保护形式。

四、接地电阻要求

通信局（站）的接地电阻值应符合规范要求，一般不得大于4欧姆。在特殊情况下，如土壤电阻率较高，应采取措施降低接地电阻值，如增加接地体数量、使用降阻剂等。同时，对于不同设备的接地电阻值要求，应按照相应的规范进行设计。

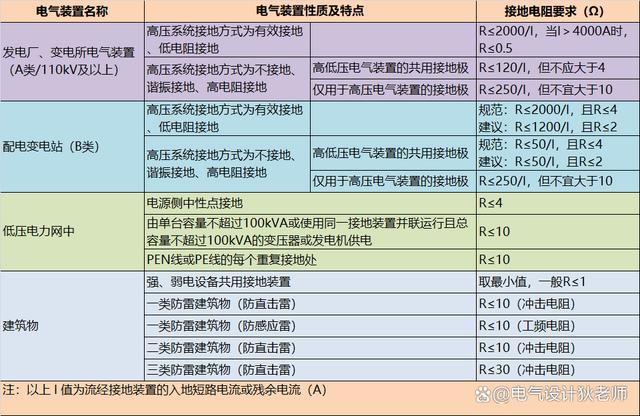

各种接地电阻值参考表

▼

五、防雷设备安装

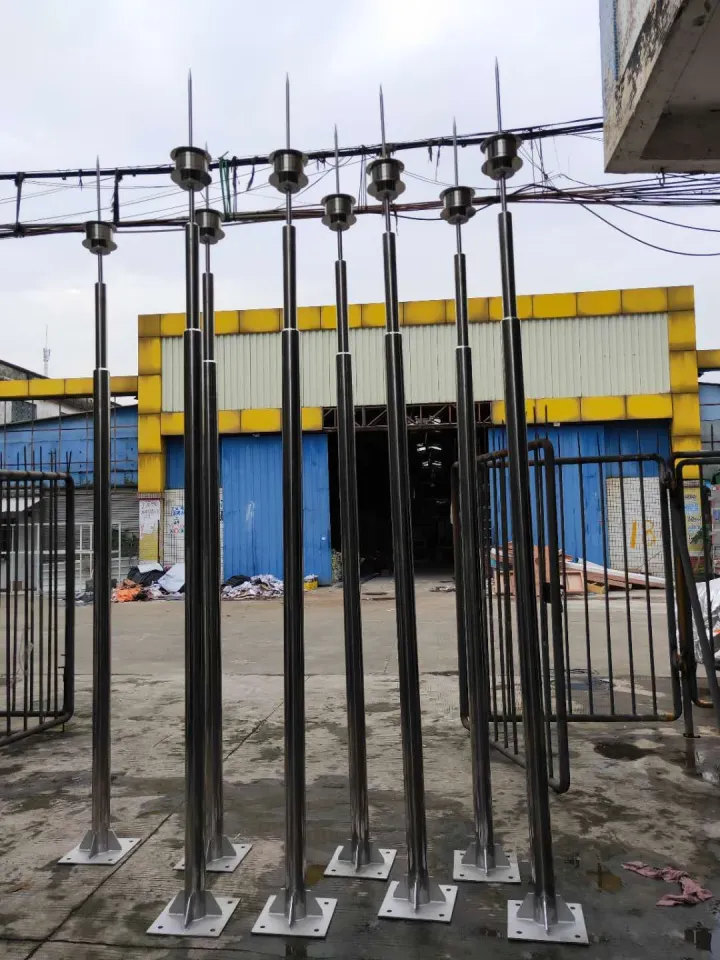

在通信局（站）中，应安装相应的防雷设备，包括避雷针、避雷带、电涌保护器等。设备的安装位置和数量应根据实际情况进行设计，确保设备的保护范围覆盖整个局（站）。同时，设备的安装应符合相应的规范要求，确保设备的正常工作和安全运行。

防雷接地工程是指在建筑物或其他设施上安装防雷装置，以防止雷电对人员、设备和建筑物造成危害的工程。防雷装置主要包括避雷针（网）、引下线、接地体（网）等部分，其中接地体（网）是防雷装置的重要组成部分，它的作用是将雷电流引入地下，使之与大地形成等电位，从而消除雷电危险。

防雷接地网是指在建筑物或其他设施的周围或下方埋设一定形式和规格的金属导体，形成一个闭合的接地回路，与接地体相连接，构成一个整体的接地系统。防雷接地网的作用是提高接地电阻，增加接地面积，降低接地电位，提高接地可靠性，减少雷电流对周围设备和人员的感应和侧击影响。

防雷接地工程的施工应遵循相关的设计规范和施工标准，按照科学、合理、安全、经济的原则，采用合适的材料、设备和工艺，保证防雷接地装置的质量和效果。

                         防雷工程，防雷接地，防雷器，避雷针，防雷网

六、接地线缆选择

接地线缆的选择对于通信局（站）的接地与防雷至关重要。线缆的材质、规格、长度等都应符合规范要求，以确保接地电阻值符合标准。同时，线缆的布设应合理规划，避免与其他管线交叉或接近易燃易爆物品，以保障安全。

七、接地电阻测试

定期对通信局（站）的接地电阻进行测试是保障防雷与接地系统正常运行的重要措施。测试方法应采用相应的规范要求进行操作，以确保测试结果的准确性和可靠性。如果发现接地电阻值不符合要求，应采取措施进行改善和修复。

综上所述，通信局（站）的接地与防雷是一个综合性系统工程，需要从设计、施工到维护和监控等各个环节都做到严谨细致。只有确保防雷与接地系统的有效性，才能保障通信设备的正常运行和数据传输的安全可靠。
