静态分析：Intermediate Representation

Intermediate Representation

类似编译器会把 source code 转化成中间语言，静态程序分析器也需要一种表示形式，使得这种表示形式利于静态分析的进行。
IR有多种，并没有统一的标准。这里记录的是比较广泛的一种IR。

1. 编译器和静态分析器

编译器：source code 转换为机器码。

整体框架：

• 首先在 Scanner 利用 Regular Expression 进行词法分析。
  • 比如图中 Youxxx 部分，由于有特殊符号，所以无法通过词法分析
• 词法分析通过后会生成一堆token，然后转交给Parser。
  • parser 利用 Context-Free Grammar 进行语法分析
  • 图中 Like your hair I 虽然每个单词都正确，但是不满足语法要求
  • 这一步会生成AST
• 语义分析
  • 图中 Apples eat you 虽然语法正确，但是语义却不对
  • 对于编译器来说，这一步实际是进行一些类型检查。比如把 float 赋值给 int 等。之后生成 Decorated AST。
• 转换器转化为IR
  • 一般是变成三地址码IR
  • 静态分析，如代码优化，空指针分析，都是在IR阶段进行的。
• 生成机器码。

为什么使用上下文不敏感(Context-Free)
对于编程语言来说，上下文不敏感已经足够。上下文敏感分析主要用来分析自然语言，用来分析编程语言有些“杀鸡用牛刀”。

2. AST vs. IR

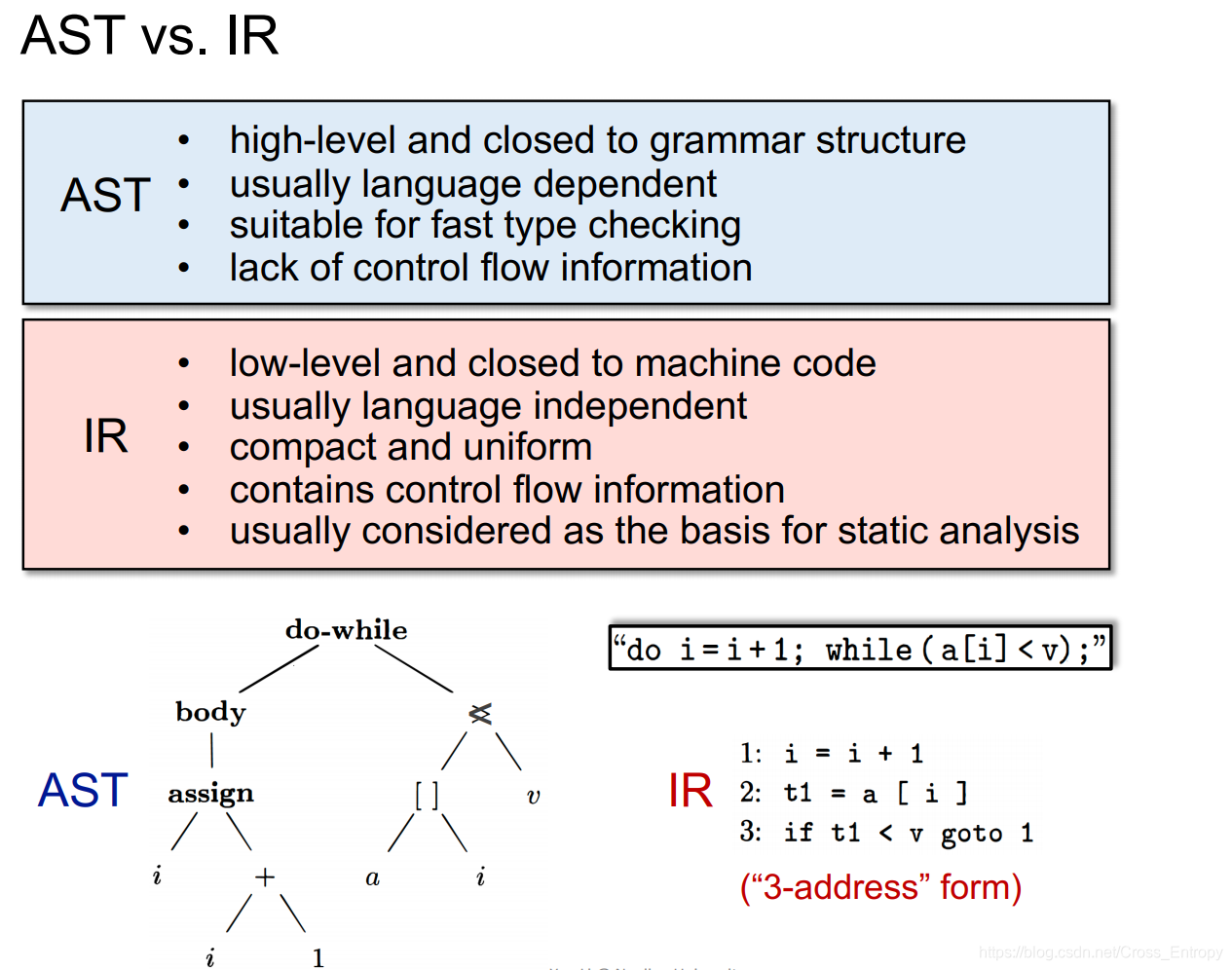

可以看到：

可以看到：

AST

• 是更高层次的抽象，更接近语法结构
• 通常依赖于编程语言
• 适用于快速的类型分析
• 缺少控制流信息
  • 图中很难看出这是一个循环

3AC IR

• 通常是更底层的，更接近机器语言
• 通常不依赖于编程语言
  • 可以将不同语言翻译成同一种表示格式
• 很统一和简洁
  • do-while， assign 都没有了
• 包含循环信息
• 通常作为静态分析的基础

因为这些特性，所以三地址码形式的 IR 是有利于静态分析器的

3. IR: Three-Address Code(3AC)

实际上三地址码IR没有一个标准或形式化的定义

在等号右段最多只有一个操作符。

比如

t2 = a + b + 3

a + b + 3 有三个操作符，如果使用三地址码，则会转换为：

t1 = a + b
t2 = t1 + c

这里的三地址，与平时理解的地址并不相同，更多的是概念上的一种说法。
其中的 Address 是指的下面三种形式

• Name ：a，b
• Constant ： 3
• Complier-generated temporary ： t1, t2

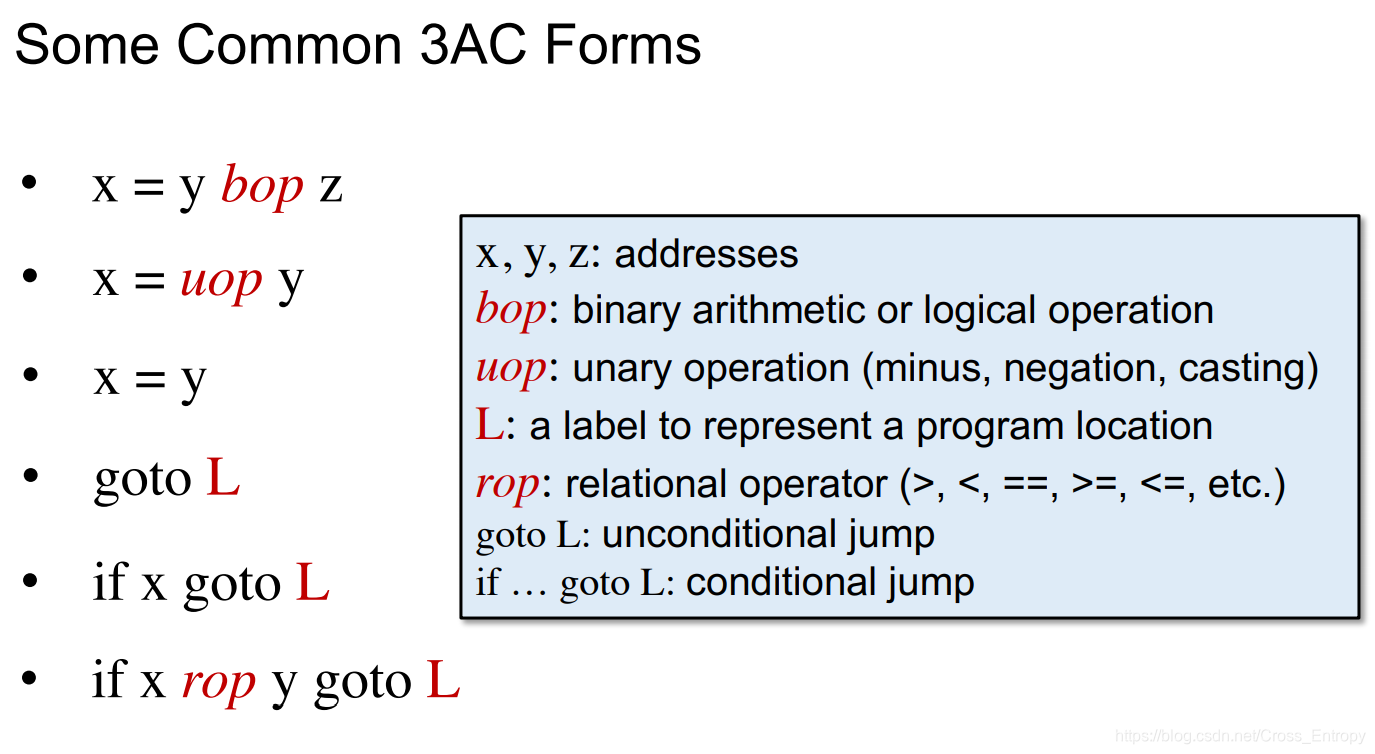

每一种指令都会有对应的三地址码，下面是一些例子：

4. 3AC在静态分析中的实际应用:Soot

soot 使用的 soot IR 是 带有类型的三地址码。因为一些类型信息对于静态分析是非常有帮助的。

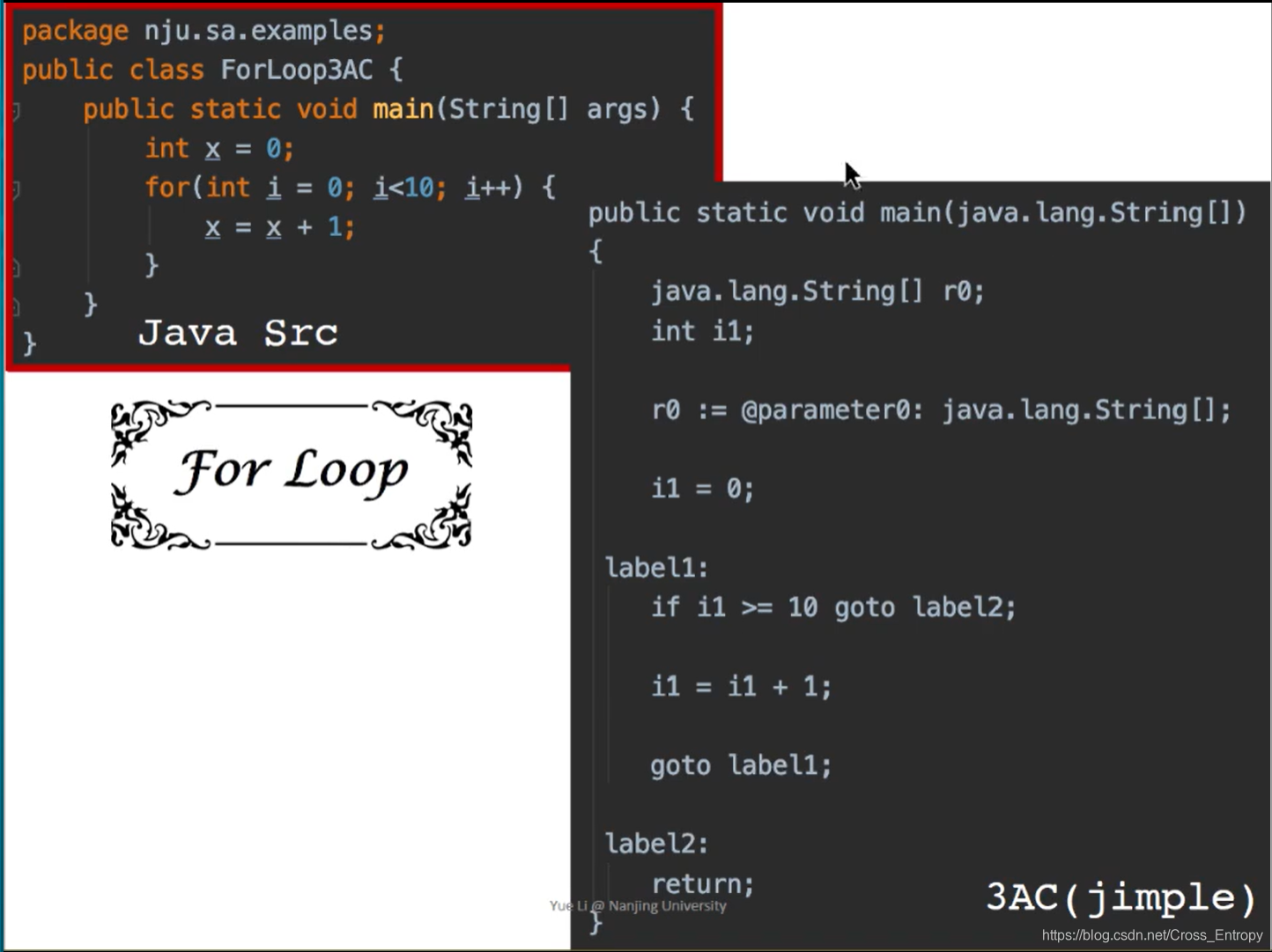

for-loop

main 函数传进来一个数组，这里的 r0 表示的就是这个数组，做一下声明。

r0 := @parameter0: java.lang.String []

是一种标志，r0 的值是传进来的标记值，标记的类型是 java.lang.String []

i1 相当于原来的 x 。这里源代码的 i 被优化掉了。

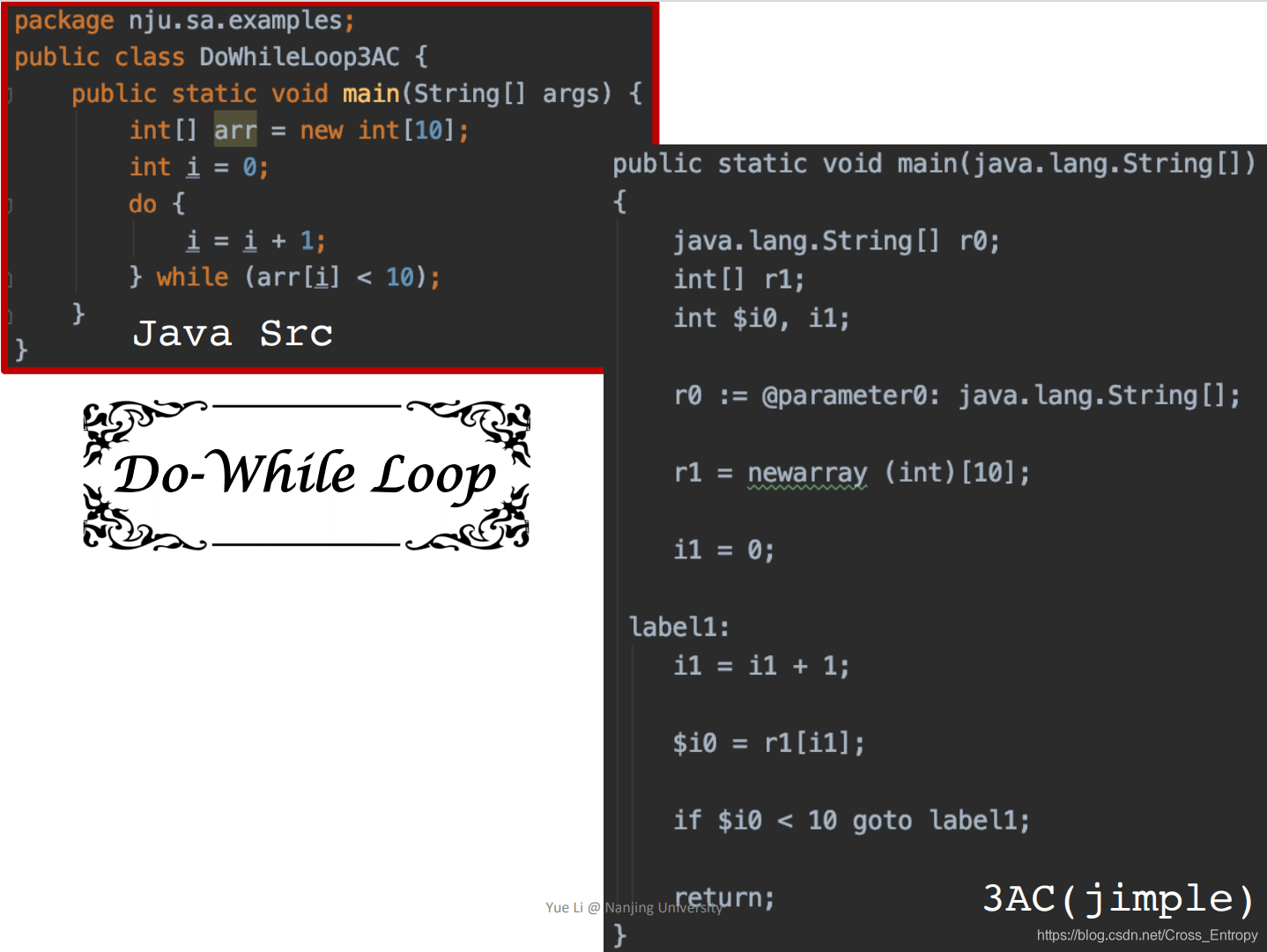

do-while

$i0 ： 变量前带有 $ 表示该变量生成的一个临时变量。

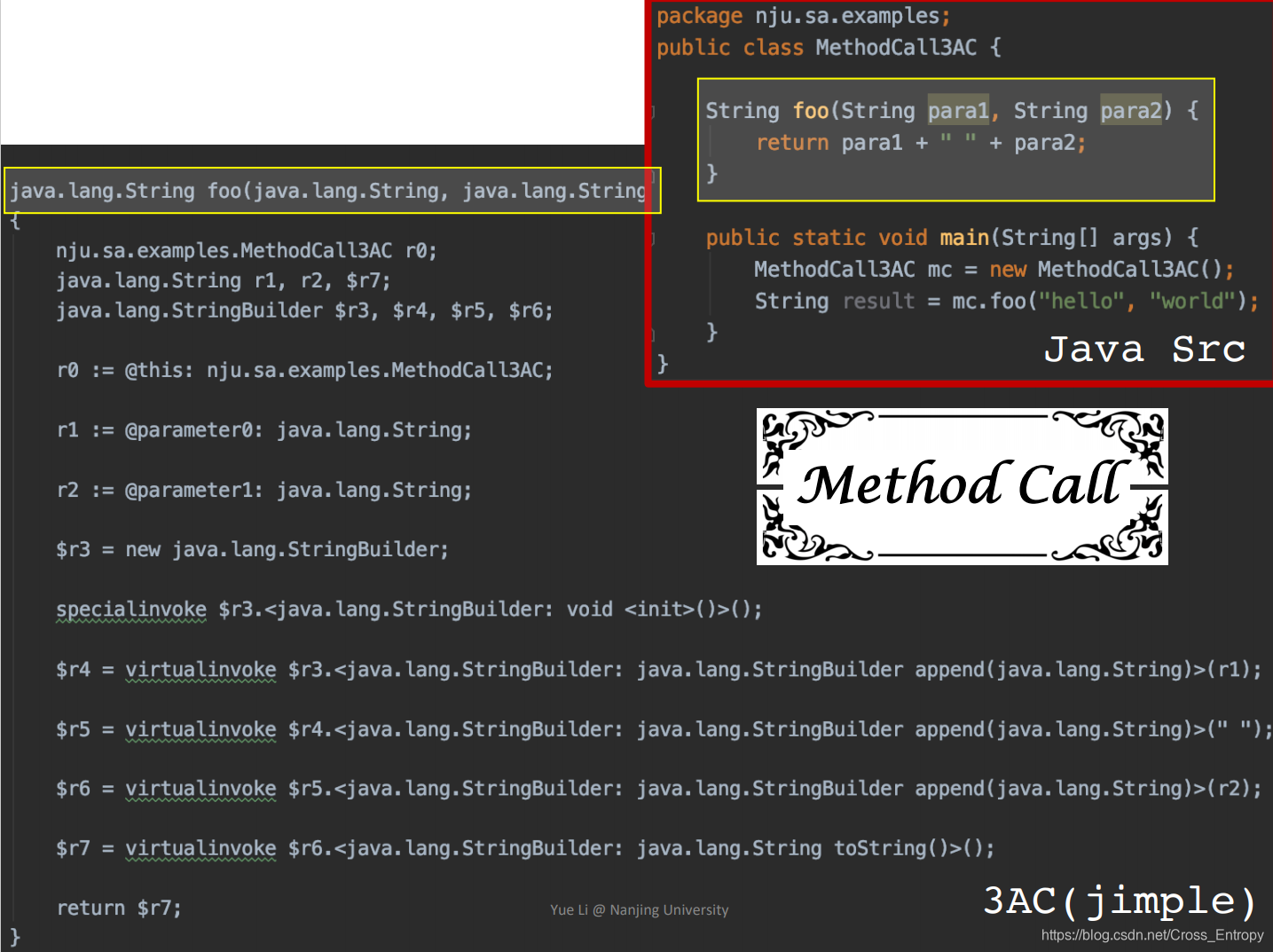

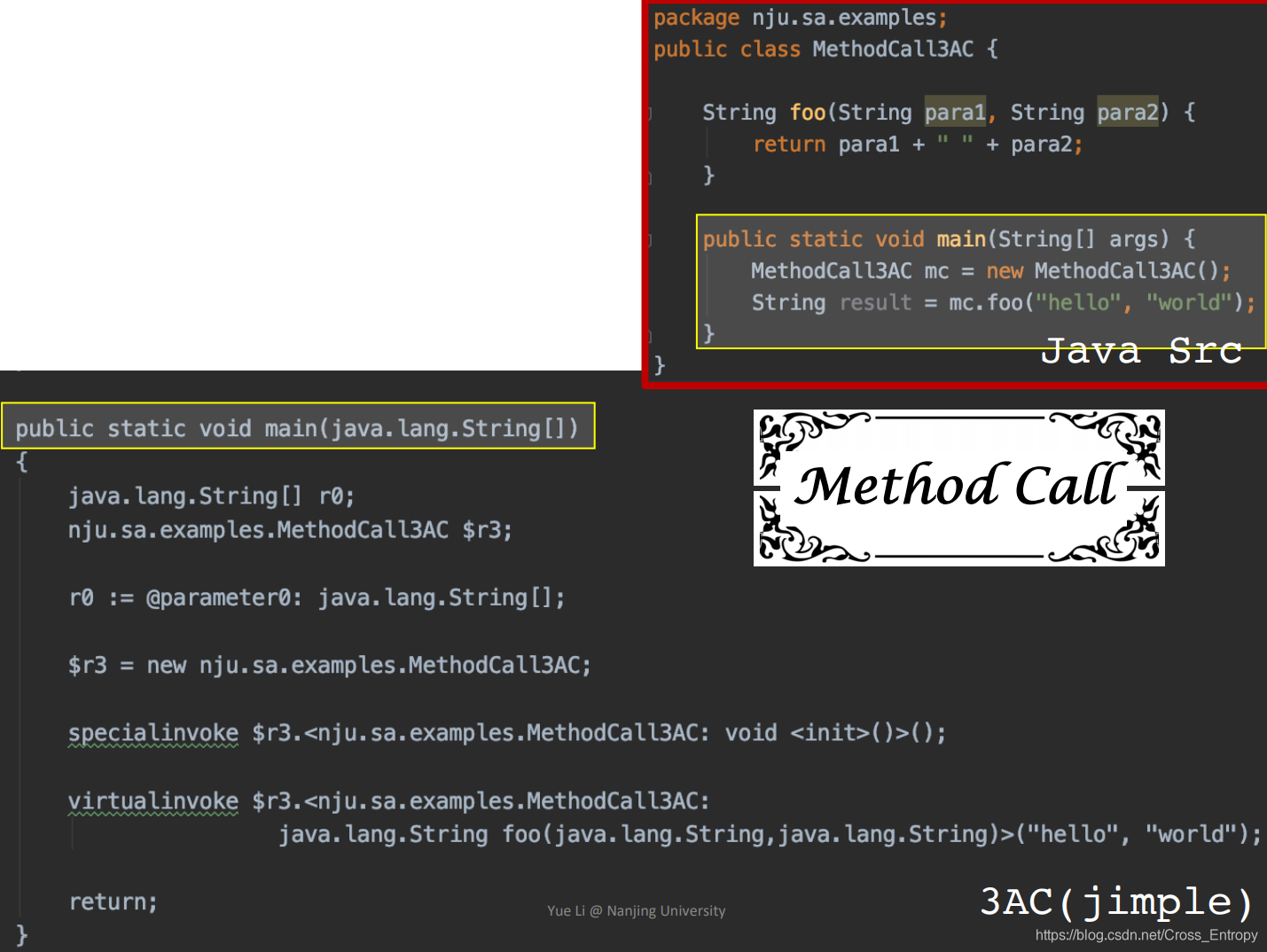

method-call

因为 foo 是一个 instance 方法， this 指向了当前类的对象，将 this 给了 r0.
$r3 是根据 java 语法特性生成的。
生成 r3 之后，就需要调用相应的构造函数。

specialinvlove $r3.<java.lang.StringBuilder: java.lang.StringBuilder: void<init>()>();

前面的标识是JVM中的规范

JVM 中有几种规范：

• invokespecial： call constructor， call supper class methods， call private methods
• invokevirutal： instance methods call (virtual dispatch)
• invokeinterface: cannot optimization, checking interfae implementation
• invokestatic: call static methods
• java 7: invokedynamic -> Java static typing, dynamic laguage runs on JVM

尖括号中的内容被称作 method signature，先是类名，然后是返回类型，方法名，方法参数类型

method signature: class name: return type, method name, (parameter1 type, parameter2 type, …)

此处调用默认构造函数，默认构造函数没有函数名，默认都为init。

之后以此类推，r4 是 r3调用 append 方法， 返回一个 StringBuilder ，传入参数是 String 类型， 真正传入的参数是 r1，等等。

main 函数也类似。

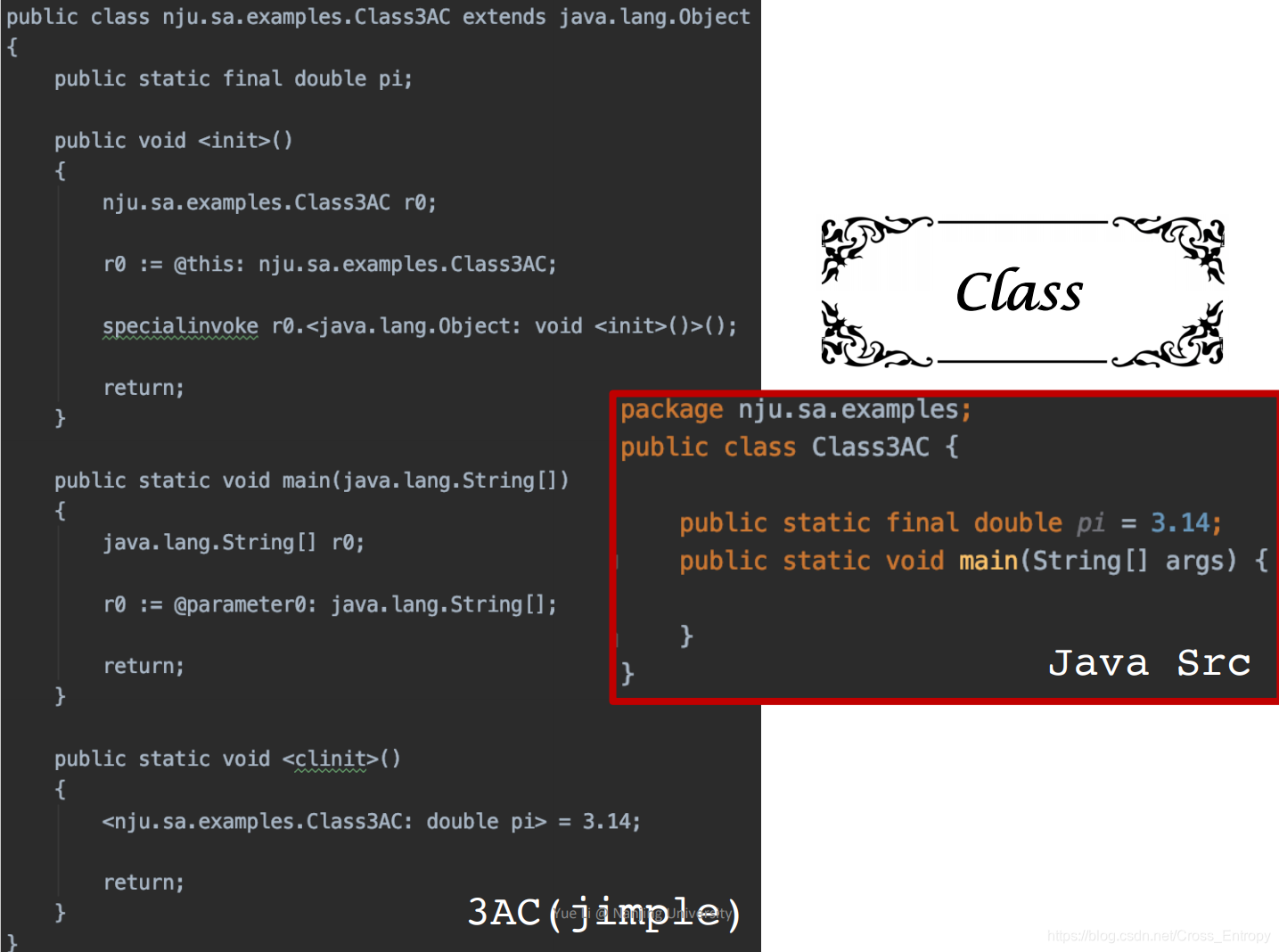

class

5. Static Single Assignment(SSA)

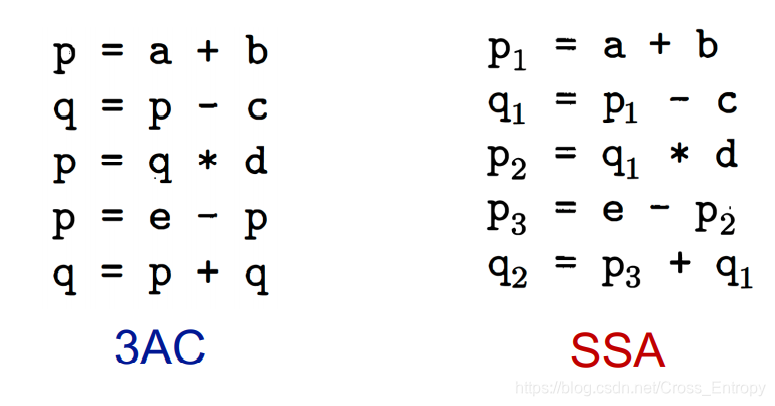

• 所有 SSA 变量的 assignments 都会有不同的名字
  • 给每个定义一个新的名字
  • 新名字每次使用下标会递增
  • 每个变量都只有一次定义


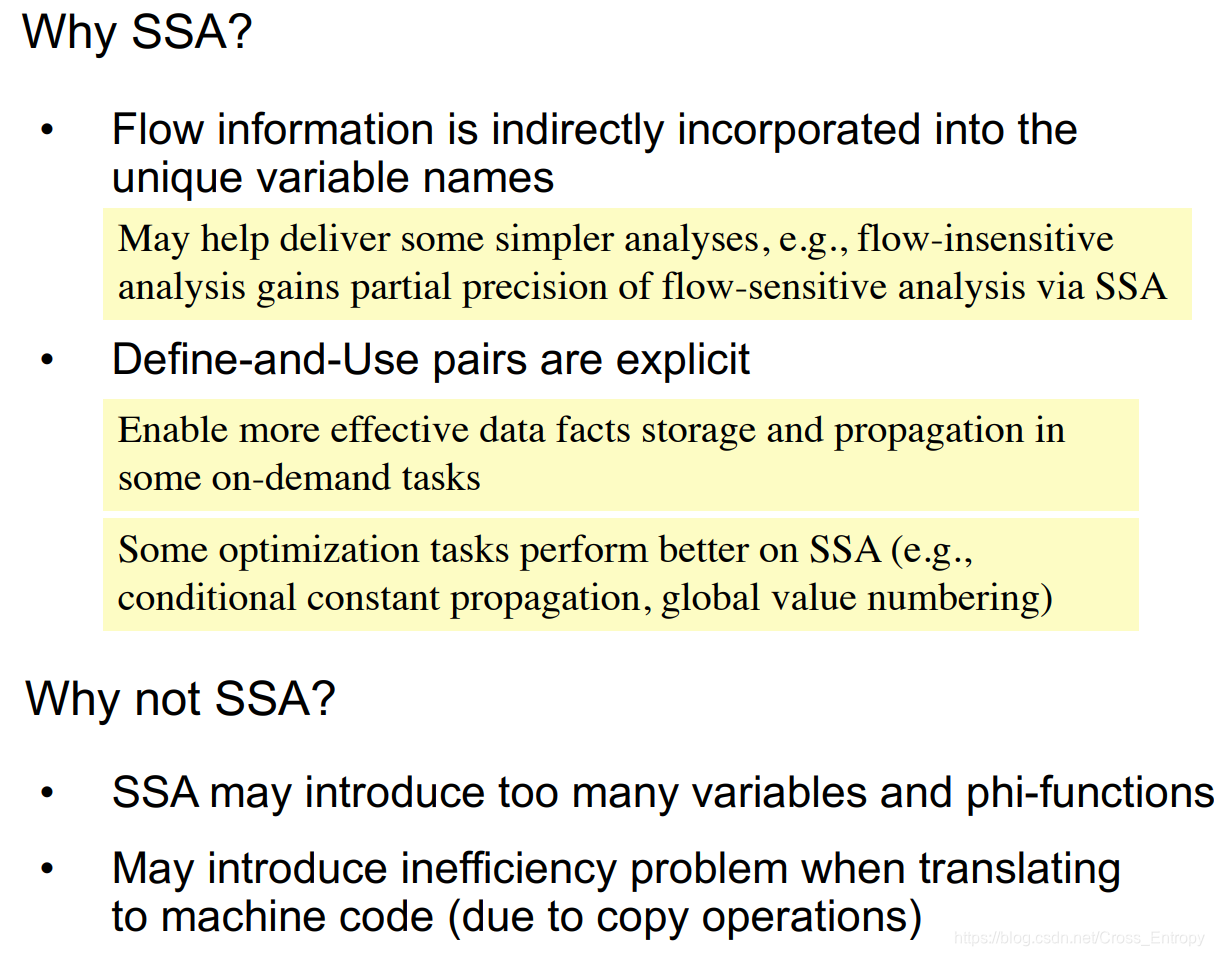

如果出现分支的情况，如下左图

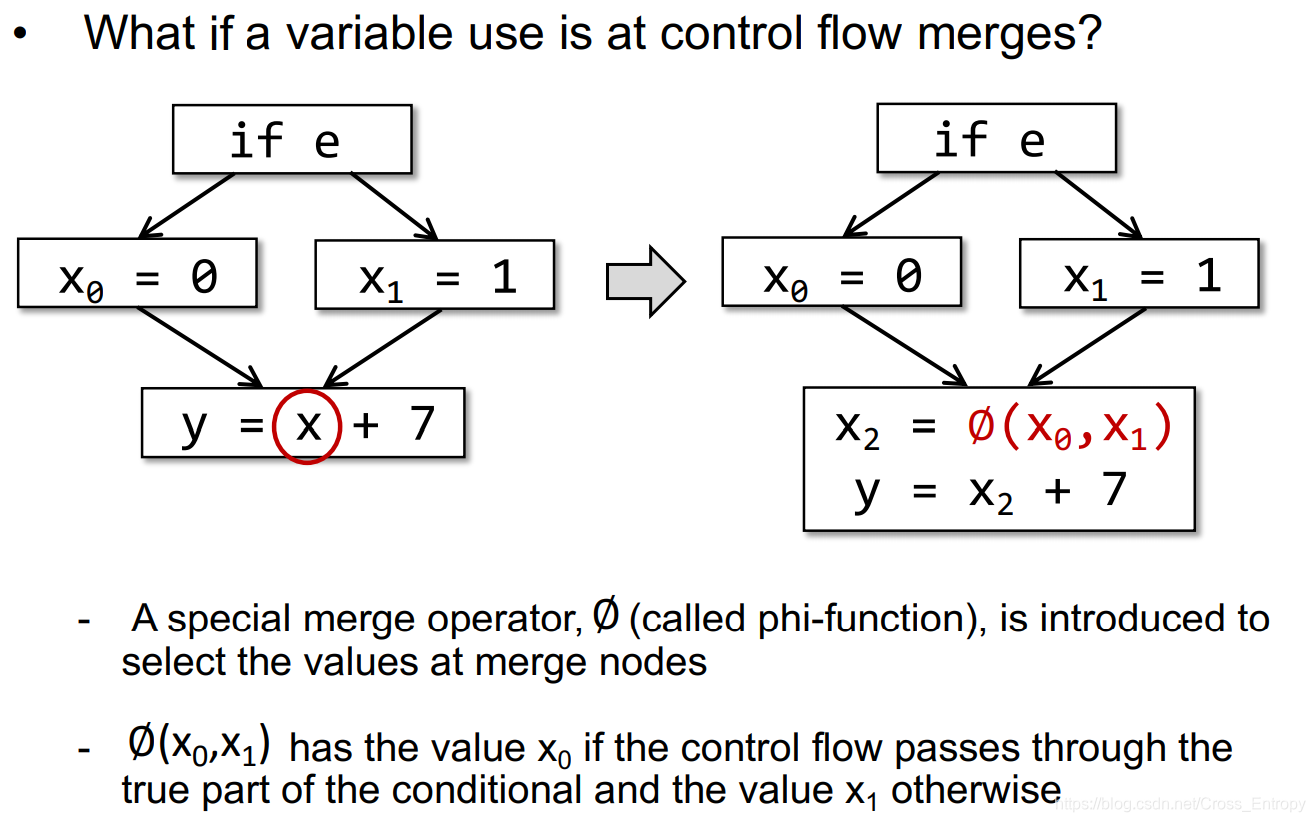

左边做分支为 x0， 右分支为 x1， 那么合并后的 x 到底是 x0 还是 x1？ 当出现这种情况时，SSA会生成一个$\varphi$方程，先定义一个临时变量 x2， 之后再继续。

6. Control Flow Analysis

控制流分析通常指的是建立控制流图，即 Control Flow Graph(CFG)

6.1 Basic Blocks(BB)

BB 是 CFG 的节点。
BB 是满足下列条件最长连续的 3AC 指令。

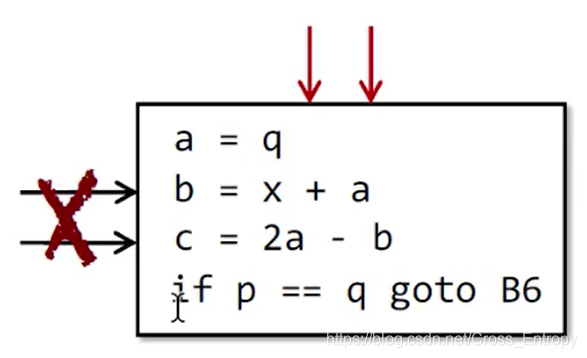

• 只允许在第一个指令的地方进入

  如图，可以从 a = q 处进入这个 block。 而如果从 b = x + a 进入，则是不允许的。
• 出口为最后一个指令

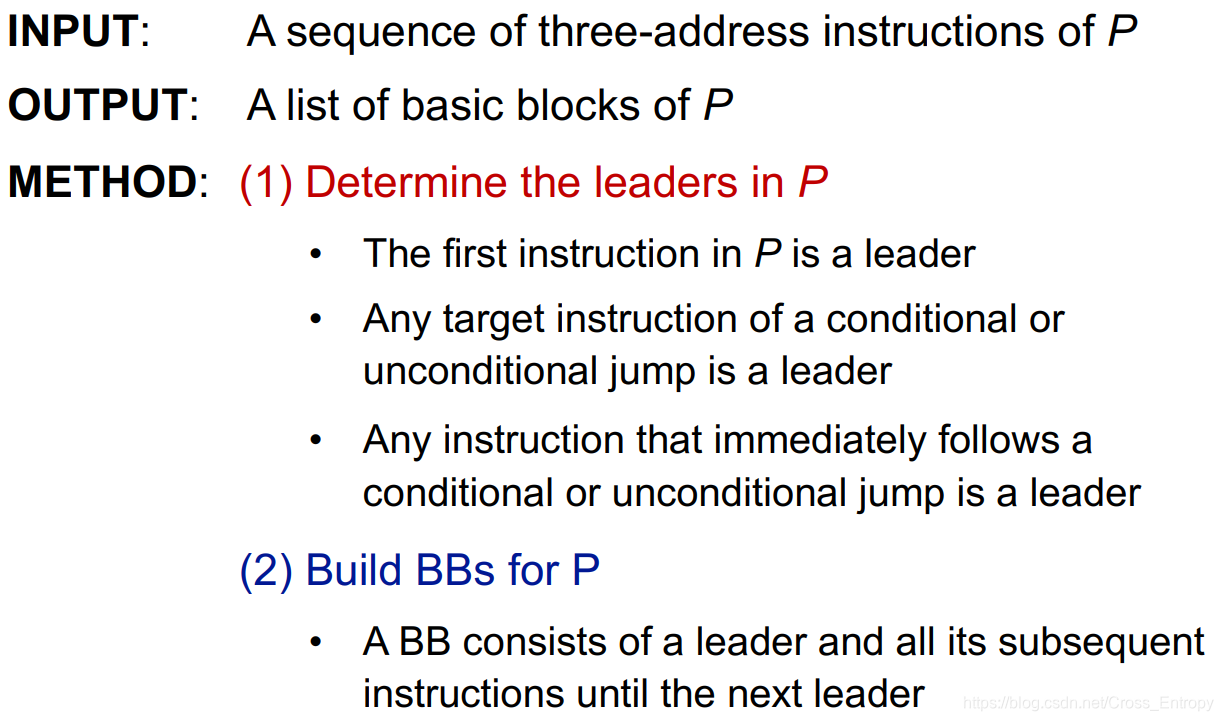

如何构建 BB

• 决定每个 BB 的 leader (入口)
  • 第一条指令是 leader
  • 任何无条件跳转和条件跳转的目标指令是 leader (保证唯一入口)
  • 任何紧跟着无条件跳转和条件跳转的指令是 leader (保证唯一出口)
• 构建 BBs
  • 一个 BB 包含 leader 和所有下面的指令，直到遇到下一个 leader

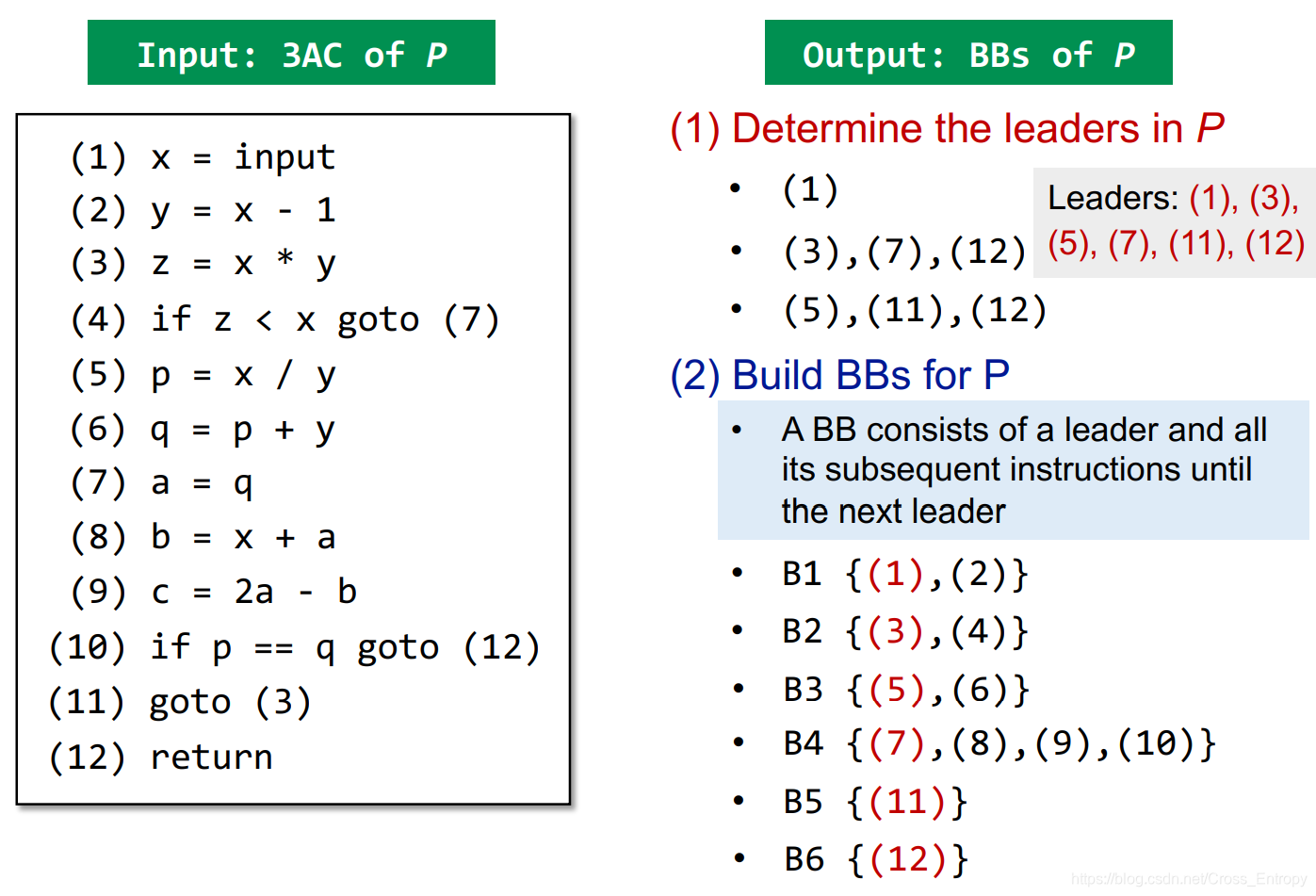

比如下面这个例子：

按照第一个规则，第一条语句是 leader ，得到 (1)
按照第二个规则，跳转语句的目标是 leader，得到 (3), (7), (12)
按照第三个规则，上一句是跳转语句的指令是 leader， 得到 (5), (11),(12)
最终可以再根据 BBs 的构建规则，可以得到每个 BB 包含哪些语句。

6.2 Control Flow Graphs(CFG)

• CFG 的 节点(node) 是 BB
• 建立一条从 block A 到 block B 的边， 当且仅当
  • 有条件或无条件的从 A 的结尾跳转到 B 的开头。
  • B 在原来的顺序中紧跟着 A，并且 A 并不是以无条件跳转结尾

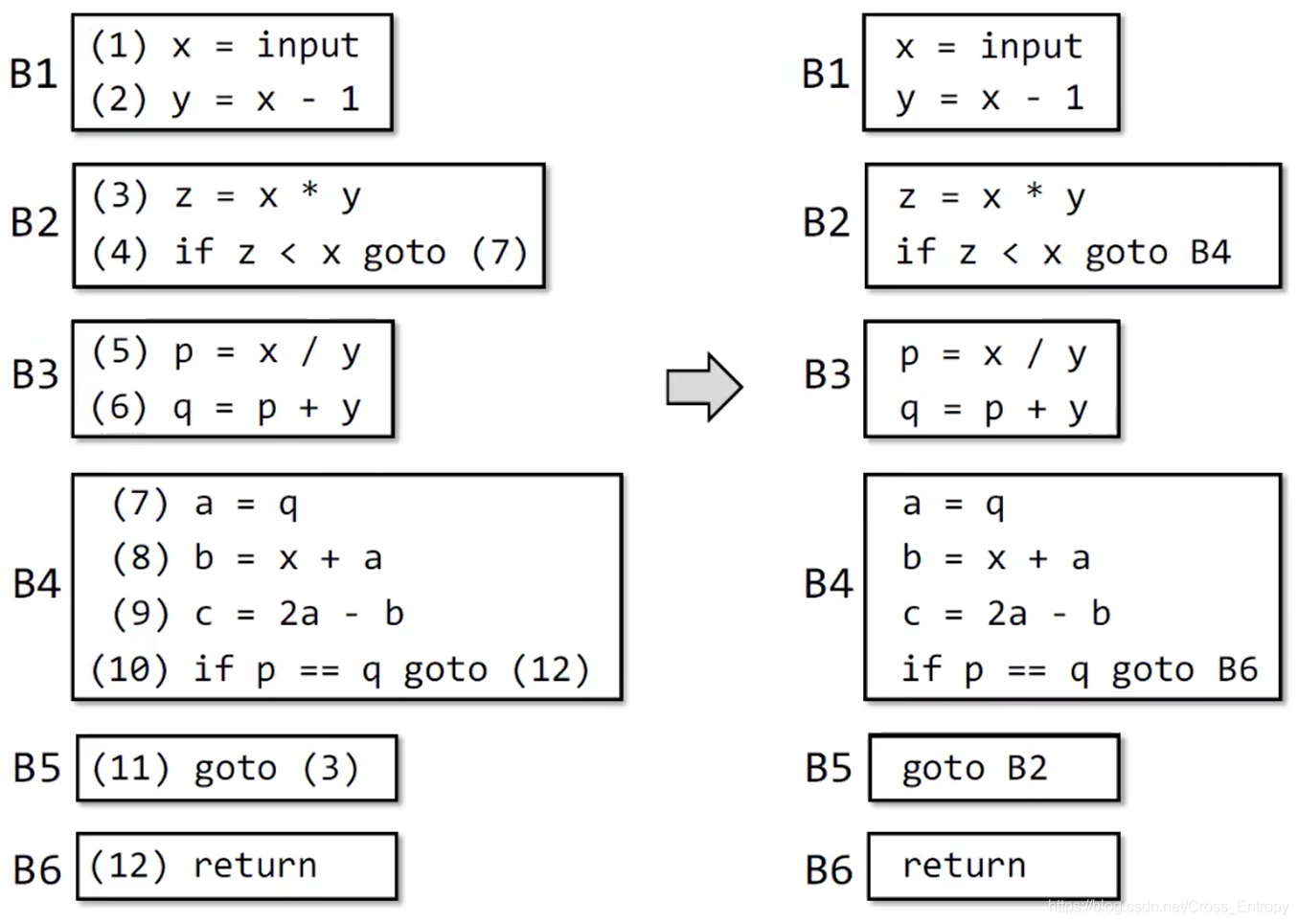

• 通常把 指令的label 替换为 block

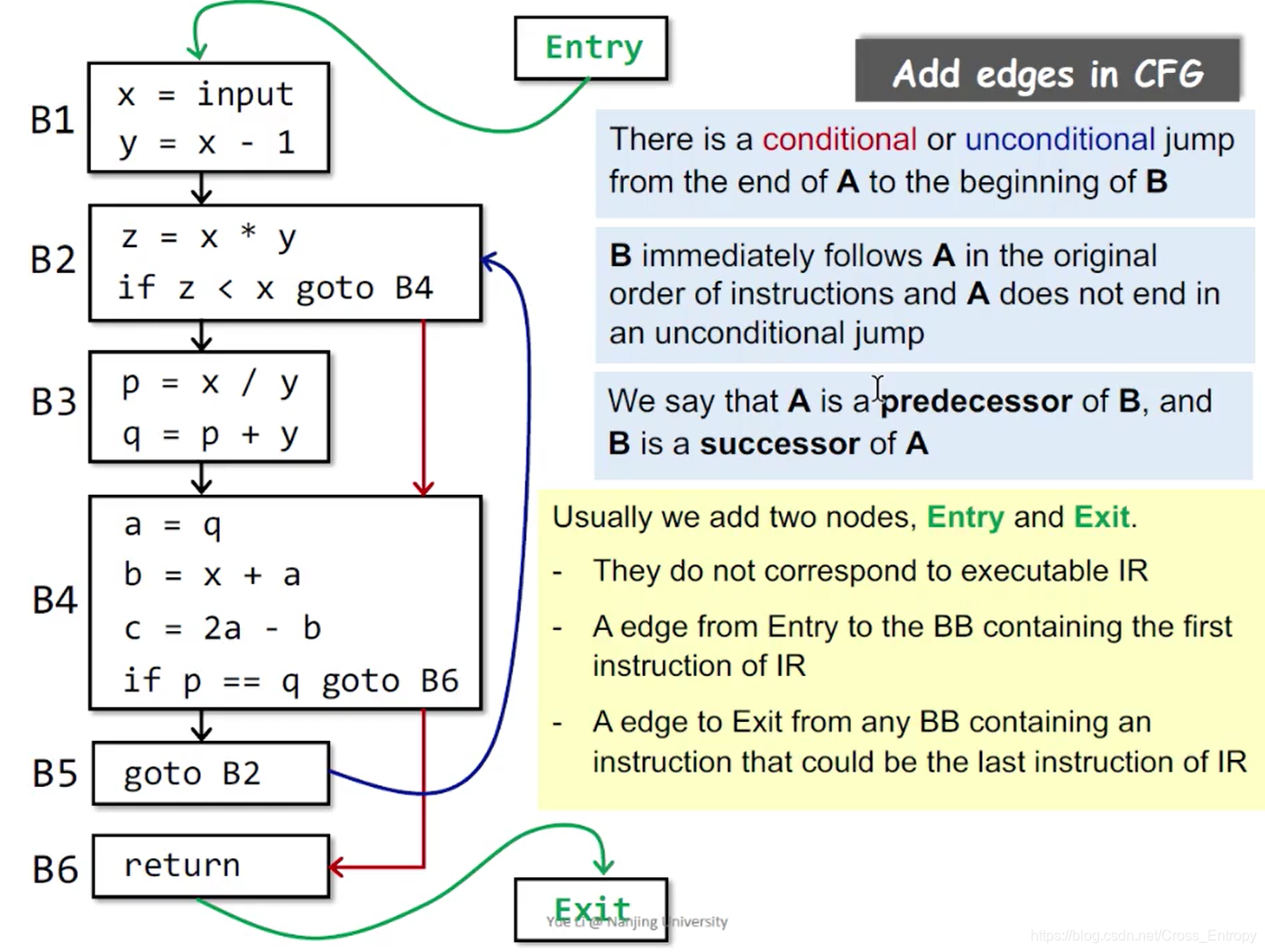

最后加边，并添加入点和出点：
