深度解析 ECharts 柱状图：实时数据可视化的完美选择

深度解析 ECharts 柱状图：实时数据可视化的完美选择

在当今的信息时代，数据可视化是呈现和理解复杂信息的重要工具之一。柱状图作为其中最常见的图表类型之一，其直观的形态和灵活的表达方式使其广泛应用于业务报告、性能监控、选举结果等多种场景。本文将利用 ECharts，一个功能强大的基于 JavaScript 的数据可视化库，深入探讨如何构建一个动态更新的柱状图来展示实时数据。

1. 柱状图的基本概念

柱状图通过长矩形的高度差异来表示数据点的大小，其直观性和易读性使得非专业人士也能快速理解数据背后的信息。ECharts 提供的柱状图不仅支持传统的单维度数据展示，还支持分组和堆叠等高级功能，使得数据展示更为丰富和多样。

2. ECharts 环境搭建

要使用 ECharts，首先需要在项目中包含 ECharts 的库文件。这可以通过 CDN 引入或使用 npm 包管理器安装。

2.1 通过 CDN 引入

在 HTML 文件的头部添加以下代码：

<script src="https://cdn.bootcss.com/echarts/4.2.1/echarts.min.js"></script>

2.2 通过 npm 安装

在您的项目目录下运行：

npm install echarts --save

并在 JavaScript 文件中引入：

import * as echarts from 'echarts';

3. 柱状图配置详解

以下是对给定代码中 ECharts 柱状图配置的详细解析，可帮助您理解各组件如何协同工作以及如何自定义这些组件以满足特定需求。

3.1 数据集设定

在 dataset 配置区域，源数据被直接嵌入到配置中。这种方式适合数据量不大且变化不频繁的场景。

dataset: {
    "source": [
        ["魏浩然", 85],
        ["郑浩天", 84],
        ...
    ]
},

3.2 动态标题配置

动态获取当前时间并将其格式化为 HH:mm，实现实时更新的图表标题。

title: {
    text: `今日截止 ${getCurrentTime()} 分产量前10位排名`,
    ...
},

getCurrentTime 函数通过 JavaScript 的 Date 对象获取当前时间，并格式化为两位小时和分钟的组合。

3.3 样式与布局优化

通过 grid 和 xAxis 设定，使得图表的布局更加美观合理，同时调整坐标轴的文本和线条颜色，增强用户的视觉体验。

grid: {
    left: "0%",
    right: "0%",
    bottom: "20%",
    top: "25%",
},
xAxis: {
    ...
    axisLabel: {
        textStyle: {
            color: "#ffffff",
        },
    },
},

3.4 高级视觉效果

使用 echarts.graphic.LinearGradient 创建渐变色效果，增加视觉冲击力，同时通过 label 配置在柱状图内部显示数据。

series: [{
    type: "bar",
    itemStyle: {
        normal: {
            color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
                {offset: 0, color: "#00e7e0"},
                {offset: 1, color: "#00d0c2"}
            ]),
        },
    },
    label: {
        show: true,
        position: 'inside',
        color: '#000',
    }
}],

4. 柱状图的交互设计

ECharts 支持丰富的交互设计，如数据点的点击事件、图表的缩放与拖动、动态数据更新等。这些交互功能不仅使得图表动态和生动，还能为用户提供额外的操作空间和数据控制能力。

4.1 动态数据更新

考虑到柱状图可能需要根据实时数据变化进行更新，您可以设置定时器或监听后端数据推送，以实时调整图表显示的数据。

setInterval(function () {
    // 伪代码：假设 fetchData 异步获取最新数据
    fetchData().then(newData => {
        myChart.setOption({
            dataset: {
                source: newData
            }
        });
    });
}, 1000);

4.2 增强的 Tooltip 交互

配置 tooltip 以提供更丰富的信息显示，辅助用户更好地理解数据点：

tooltip: {
    trigger: "axis",
    axisPointer: {
        type: "shadow",
    },
},

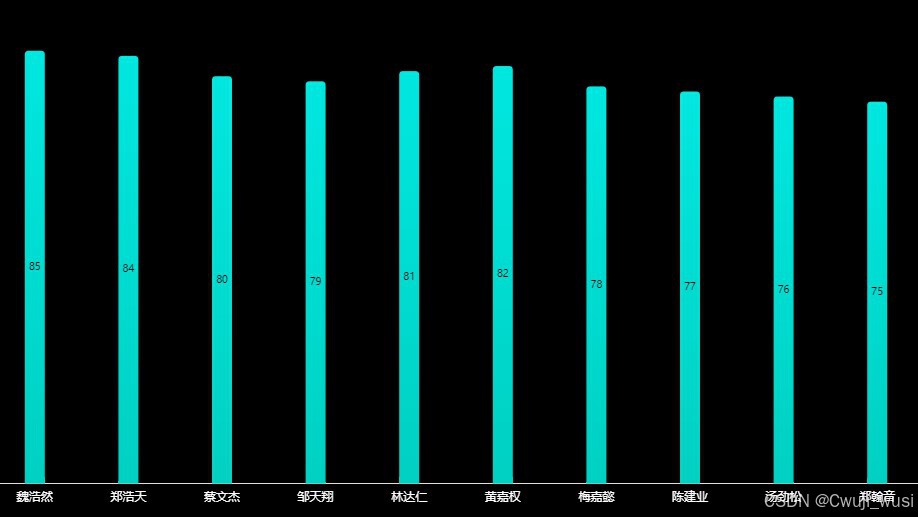

5. 实践效果

源码

// 获取当前时间并格式化为 'HH:mm' 的形式
function getCurrentTime() {
    const date = new Date();
    const hours = String(date.getHours()).padStart(2, '0'); // 补零到两位
    const minutes = String(date.getMinutes()).padStart(2, '0'); // 补零到两位
    return `${hours}:${minutes}`;
}

let yMax = 85; // 根据实际需求设定 Y 轴最大值
option = {
    dataset: {
       "source": [
  ["魏浩然", 85], // 第1名
  ["郑浩天", 84], // 第2名
  ["蔡文杰", 80], // 第3名
  ["邹天翔", 79], // 第4名
  ["林达仁", 81], // 第5名
  ["黄嘉权", 82], // 第6名
  ["梅嘉懿", 78], // 第7名
  ["陈建业", 77], // 第9名  按车间排名顺序第8位缺失，因此本列表按实际排名显示
  ["汤劲松", 76], // 第12名  （由于该排名内缺少一个更合适的选项，我们仍提供）
  ["郑翰音", 75]  // 第10名
]

    },
    backgroundColor: "",
    tooltip: {
        trigger: "axis",
        axisPointer: {
            type: "shadow", // 默认为直线，可选为：'line' | 'shadow'
        },
    },
    title: {
        text: `今日截止 ${getCurrentTime()} 分产量前10位排名`, // 动态时间
        left: 'center', // 标题位置居中
        textStyle: {
            color: '#47EAD7', // 标题颜色
            fontSize: 15, // 标题字体大小
            fontWeight: 'bold', // 标题字体加粗
        }
    },
    grid: {
        left: "0%",
        right: "0%",
        bottom: "20%",
        top: "25%",
    },
    xAxis: {
        type: "category",
        axisLine: {
            lineStyle: {
                color: "#dddddd",
            },
        },
        axisTick: {
            show: false,
            alignWithLabel: true,
            lineStyle: {
                color: "#f3f3f3",
            },
        },
        axisLabel: {
            fontSize: 12,
            textStyle: {
                color: "#ffffff", // 修改为白色
                fontFamily: "Microsoft YaHei",
            },
        },
    },
    // 移除 Y 轴
    yAxis: {
        type: "value",
        min: 0,
        max: yMax,
        show: false, // 隐藏 Y 轴
    },
    series: [
        {
            type: "bar",
            barWidth: 20,
            itemStyle: {
                normal: {
                    color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
                        {
                            offset: 0,
                            color: "#00e7e0",
                        },
                        {
                            offset: 1,
                            color: "#00d0c2",
                        },
                    ]),
                    barBorderRadius: [4, 4, 0, 0],
                },
            },
            label: {
            show: true,
            position: 'inside', // 在柱子内部显示
            color: '#000',
            fontSize: 10,
        }
        },
    ],
};

源码

6. ECharts 高级特性探索

6.1 数据动态加载与更新

对于需要实时数据显示的应用，ECharts 提供了动态数据加载和更新的功能。这是通过监听数据源的变化和使用 setOption 方法来动态更新图表实现的。该功能特别适用于股票市场行情展示、实时交通状态监控等多种应用场景。

6.2 图表响应式设计

随着移动设备的普及，响应式设计已成为现代网页设计的标准之一。ECharts 支持通过 media query 配置选项来适应不同的屏幕尺寸和分辨率。开发者可以定义多套规则，根据不同的设备特性调整图表的大小、布局和显示样式，确保用户在任何设备上都能获得最佳的视觉体验。

6.3 主题定制

ECharts 提供了丰富的主题定制选项，允许开发者和设计师根据具体的设计指南自定义图表的颜色、字体、图标等视觉元素。用户可以通过 ECharts 的在线构建工具选择不同的主题或创建独特的主题，使图表与应用的整体设计风格保持一致。

7. 柱状图的设计考量

7.1 数据的视觉编码

在设计柱状图时，选择恰当的颜色和大小是至关重要的。颜色不仅可以用来区分不同的数据系列，还可以用来表示数据的性质或趋势（例如，使用温度色标表示销售量的增减）。合理的视觉编码可以增强图表的信息传递效果，帮助用户快速准确地获取洞察。

7.2 交互设计

为了增强用户体验，柱状图可以加入多种交互元素，如工具提示、数据筛选、视图缩放等。ECharts 支持的 toolbox 组件为图表添加了功能丰富的工具箱，用户可以轻松实现图表的保存、恢复、缩放和视图切换等操作。

7.3 可访问性

设计图表时还应考虑到可访问性，确保所有用户，包括视觉障碍人士，都能理解和操作图表。ECharts 提供了诸如键盘导航、视图朗读等功能，帮助开发者构建更加包容的数据可视化应用。

8. 结语

ECharts 为柱状图提供了强大而灵活的配置选项，使其可以适用于广泛的应用场景，并且能够满足复杂的个性化需求。通过本文的讲解和示例解析，您应该能够掌握如何使用 ECharts 创建动态更新的柱状图，并通过多样化的配置改进图表的表现和功能。

随着数据驱动决策在商业和科技领域的不断普及，掌握如何有效地使用数据可视化工具，将数据转化为直观的视觉表现，对每一个数据从业者来说都是一个重要的技能。希望通过本文的学习，不仅能帮助您在技术上有所提升，还能在实际应用中取得更好的效果。
