省流版常用快捷键表格:
***使用快捷键需要注意字符大小写!
快捷键 | 说明 |
q | 打开选中目标的属性 |
e | 打开设置网格属性 |
u | 撤销动作 |
i | 选择器件 |
o | 绘制通孔 |
p | 绘制连线 |
Esc | 撤销(假设选择了移动,按撤销鼠标回到选择状态,不是撤销动作) |
s | 可以选择边缘拉伸 |
r | 绘制矩形(具体绘制的东西需要结合绘制的层来看) |
a | 按下后点选两个边缘对齐合并 |
f | 将版图放置在视窗中间 |
h | 选中后按一定间距快速复制 |
l | 标签 |
z | 放大器,放大框选至视野中心 |
c | 复制选中 |
m | 选中后移动 |
Delete | 删除(可以左键按下拖拽大面积删除) |
shift+o | 旋转,框选后点击第一下选中旋转中心,之后按中心旋转 |
shift+a | 全选 |
shift+g | 绘制MPP guard ring |
右键点击后拖拽 | 局部放大 |
改变该选项可以改变拖拽器件时的模式,即斜向,沿直坐标系,全向等等
快捷键应用详细介绍:
(仅介绍部分操作快捷键,功能直接的不会介绍)
a:

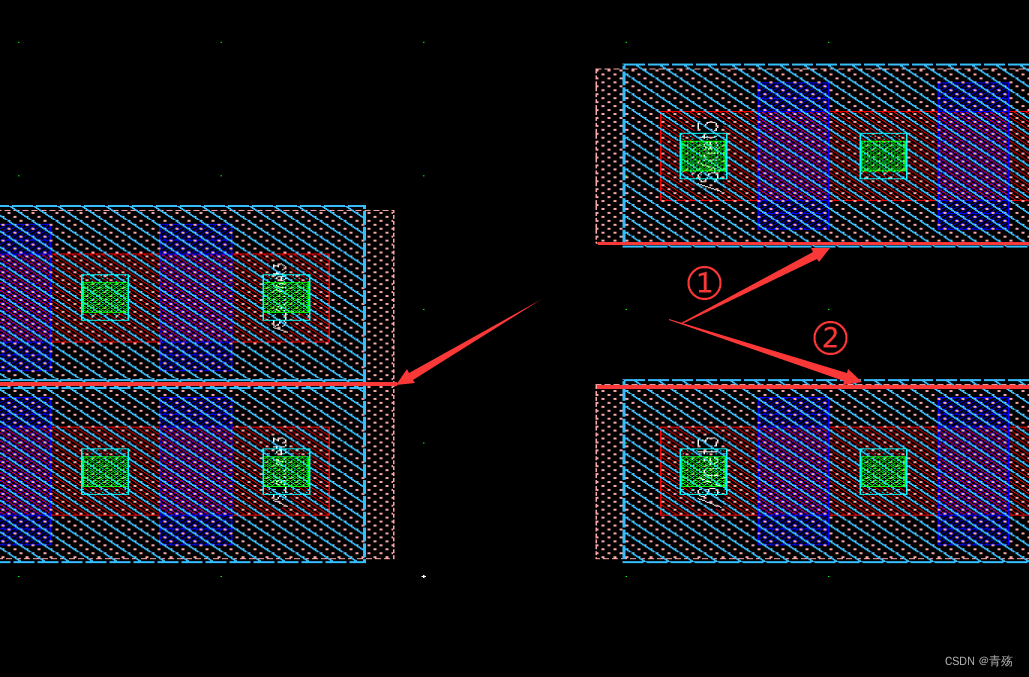

图片右侧为点选两条标红边之前,左侧为点选之后,标号为点击顺序
试验结果是点击后会快速移动到同一条直线上而非同一直线且吸附

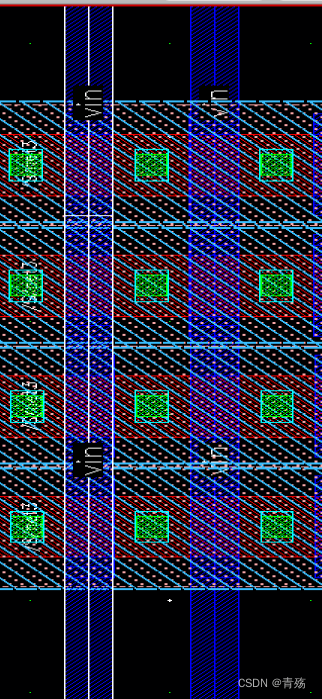

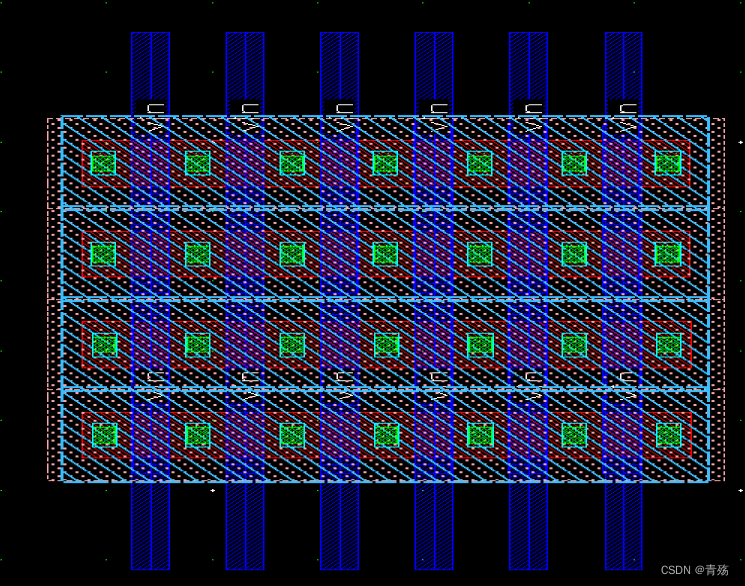

如果是四个分散排列两两在一条直线需要排列为四个为一列,可以先两边如图点击排布在一起,点选一组上方和另一组下方,之后框选一组,点击框选后的一侧,再点另一组的同一侧即可排布好。
h:
按下h后选中要复制的目标,点击复制一个并放在指定位置
按下键盘上“<”或“>”键,快速等距复制(按几下复制几下)
