专用集成电路设计（一）：以反相器设计为例学习工具使用

打开虚拟机，建立文件夹，右键，选择open in terminal，在终端输入 virtuoso 打开软件

若命令行显示环境变量不正确，输入

source /home/EDA/bashrc/bashrc    [每个人文件位置不一样，情况不通用]

回车后再次输入virtuoso

建立模型

新建Library

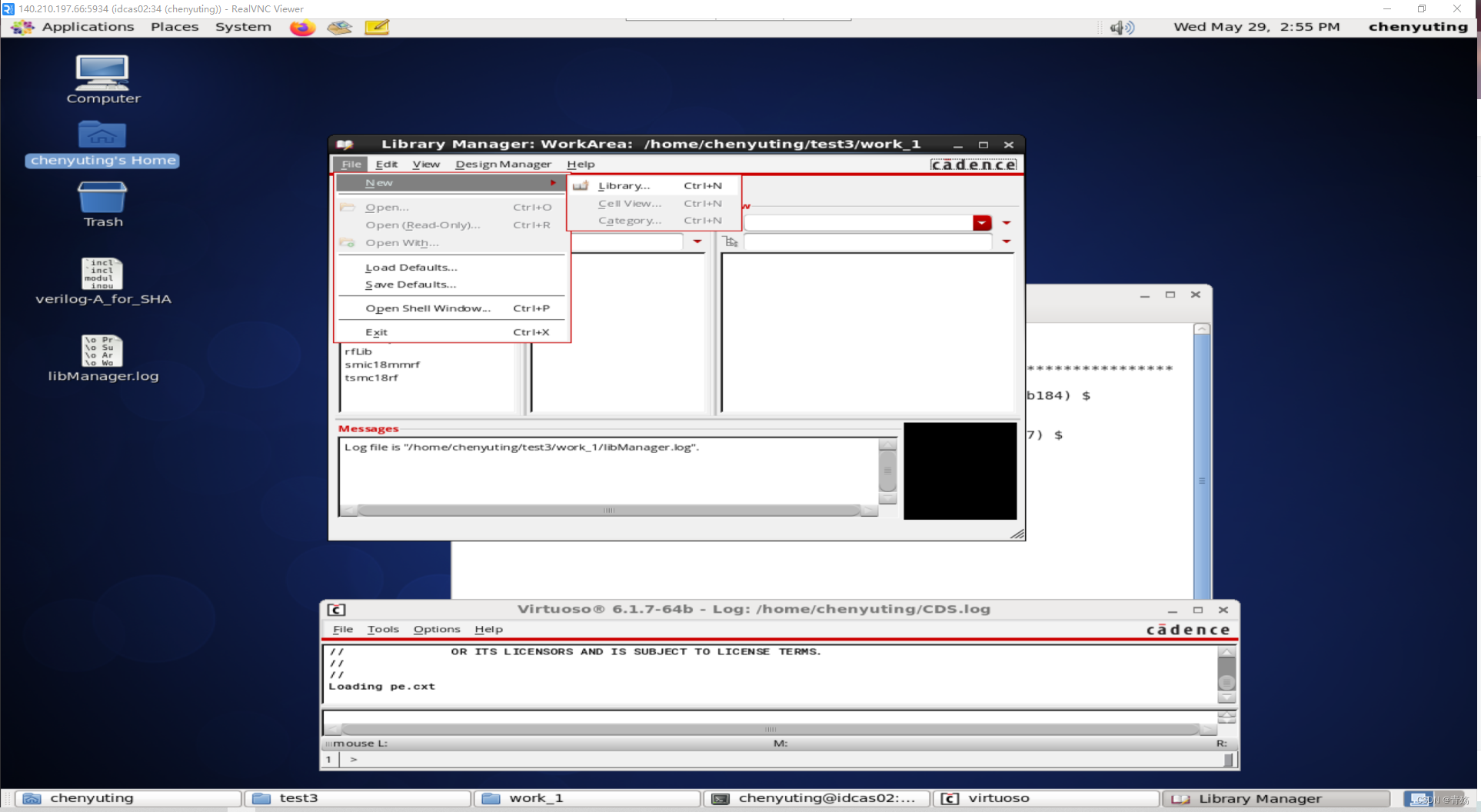

file----new----library，输入library的名称，OK

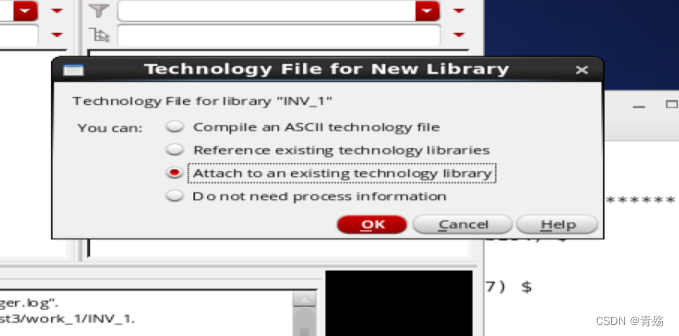

选择“attach to an existing technology library”，将新建的library与已有的工艺库相关联，选择需要关联的工艺库，确定，完成library的创建

新建cellview

file----new----cellview

library选择刚才建立好的 INV_1，输入cell的名称为INV，选择type为schematic（原理图）

点击OK完成创建

原理图绘制

进入原理图页面，按快捷键 i 选择器件，选择library： smic18mmrf。在其中找到n18，设置参数如下，设置好后添加进页面。

 反相器有一个输入，一个输出，PMOS一端与电源VDD相连，另一端接输出和NMOS，NMOS一端接地，因此添加端口并连线。

create----cellview----from cellview 建立symbol，全部点OK，保存后关闭页面

原理图仿真

关闭页面后，file new cellview 创建INV_tb，schematic

快捷键i，在原理图中添加反相器的原理图

在analoglib中添加电源vdc，设置为0V作为电源地；设置DC 1.8V作为电源

同样是analoglib中的vpulse作为信号源，DC voltage设置为900mV，voltage1设置为0v，voltage2设置为1.8v，周期为1/frf s，这里的frf是可调的输入，后面会讲到；占空比50%

在analoglib中调入cap作为电路的负载，引出管脚并标注。

启动仿真

launch----ADE L        打开仿真界面

在左侧右键选中Edit，编辑参数，将前面提到的frf设置为10M

选中右边栏  选中dc，Save DC Operating Point，OK

再次点击，选择tran，Stop time设置为500n，accuracy defaults 选择conservative，OK

点击，选择from design，选择schematic中的vin和vout，返回点击仿真

仿真结果如下：
