EAP-TLS实验之H3C MSR2600-10-X1配置相关

        H3C MSR2600充当802.1x流程中的NAS（Network Access System）角色，一般负责实际待验证的设备与认证服务器之间沟通的桥梁（当然也可以配置成认证服务器角色）工作。在挑选购买支持802.1x的路由器或交换机时需要跟厂家明确是否可以支持eap-tls的证书认证服务，一般支持的价格上也略贵。



 资料下载

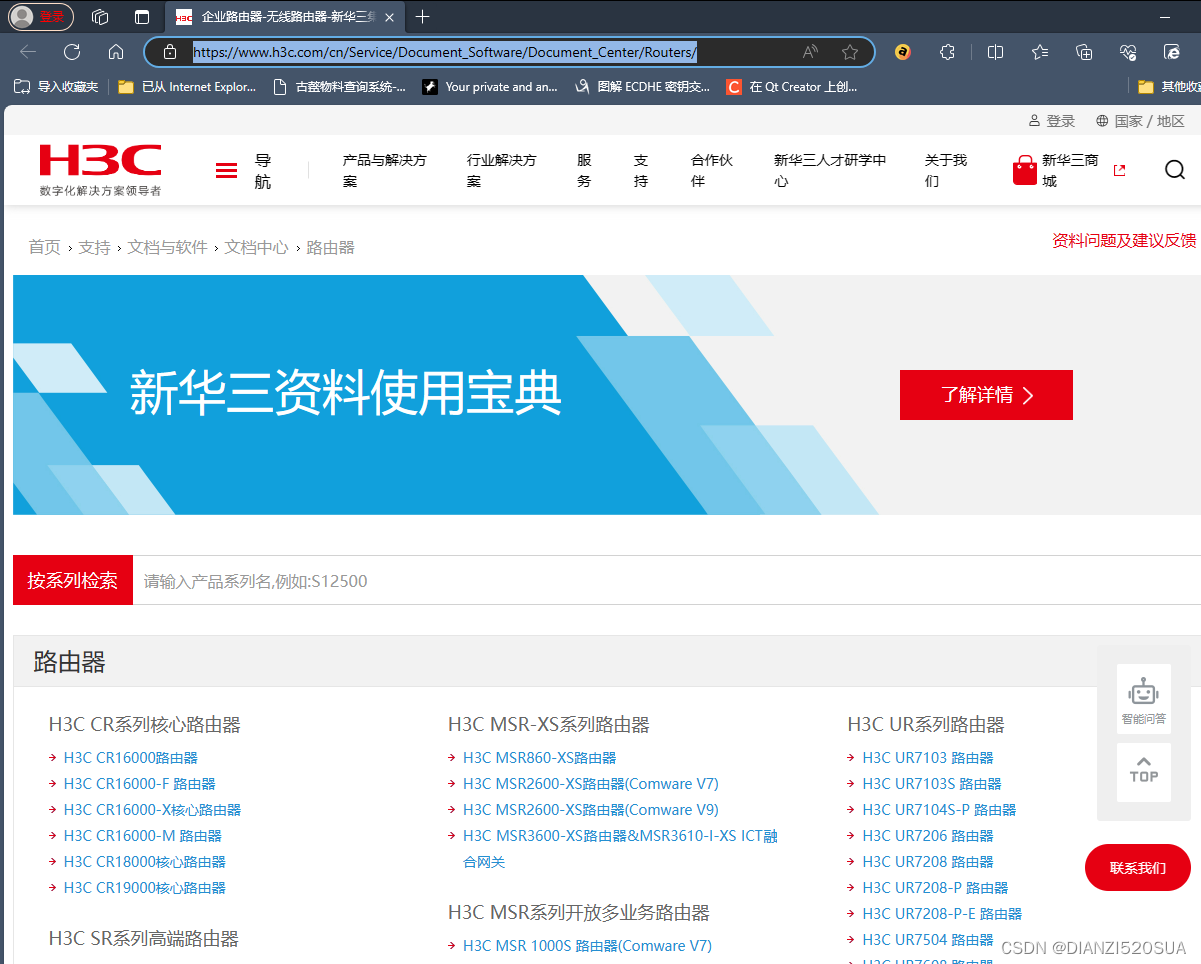

        H3C(新华三)产品资料文档下载的网址上包含了很多系列的产品资料，有兴趣的同学可以点击这里进行浏览下载。

        我们从零开始吧（前期瞎配了一堆东西，搞的现在登录密码都忘了，马大哈的毛病还须继续治疗）。

登录方式

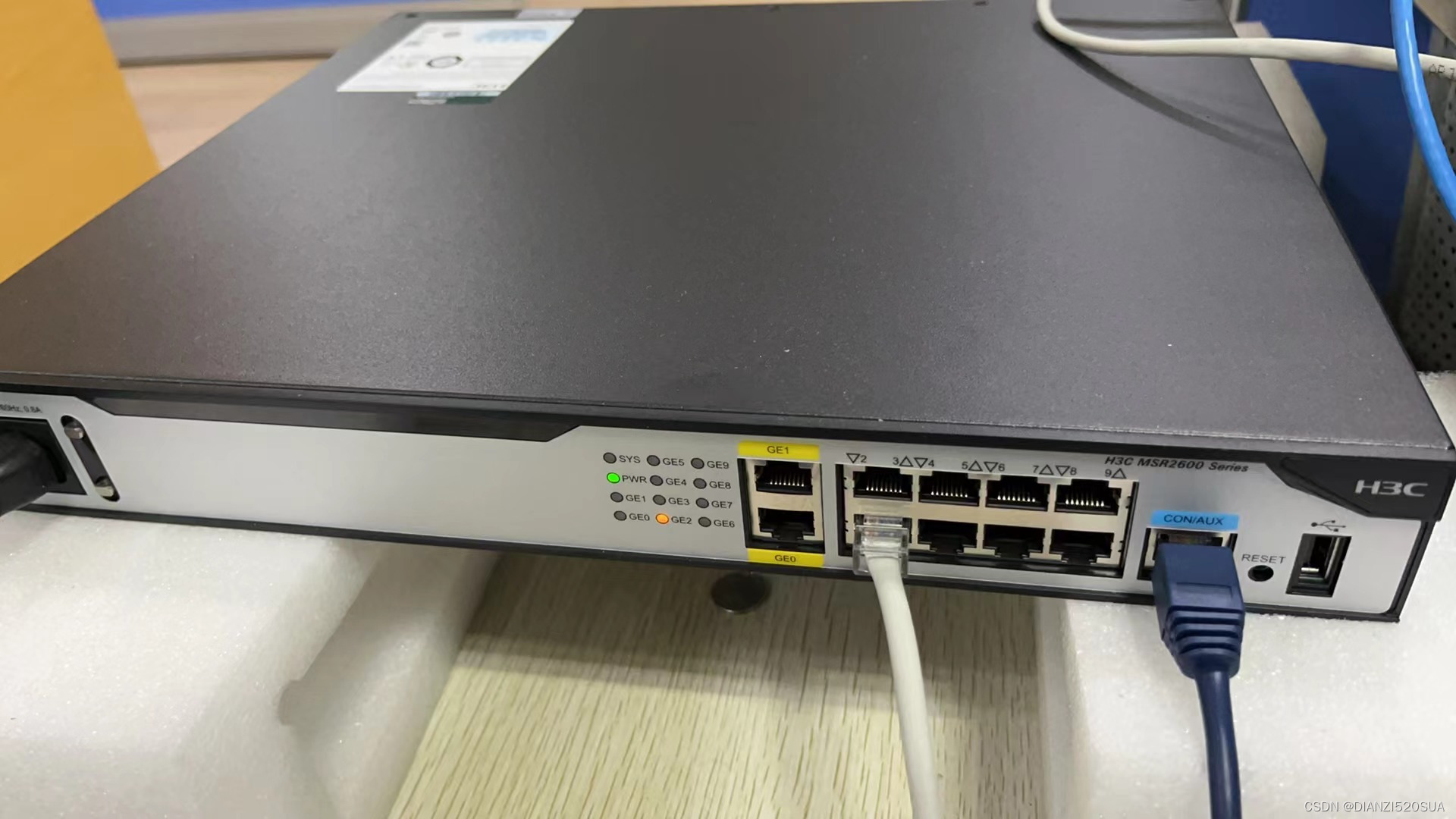

        目前有两种：其一，网线web，其二，Console口串口。如上文第一张照片所示，两种方式我均已接上，web方式方便配置基本信息，如LAN/WAN/IP等等，console口方便通过命令行的形式执行更深层次的配置，比如本次我们需要配置的eap-tls认证相关的信息。

web登录

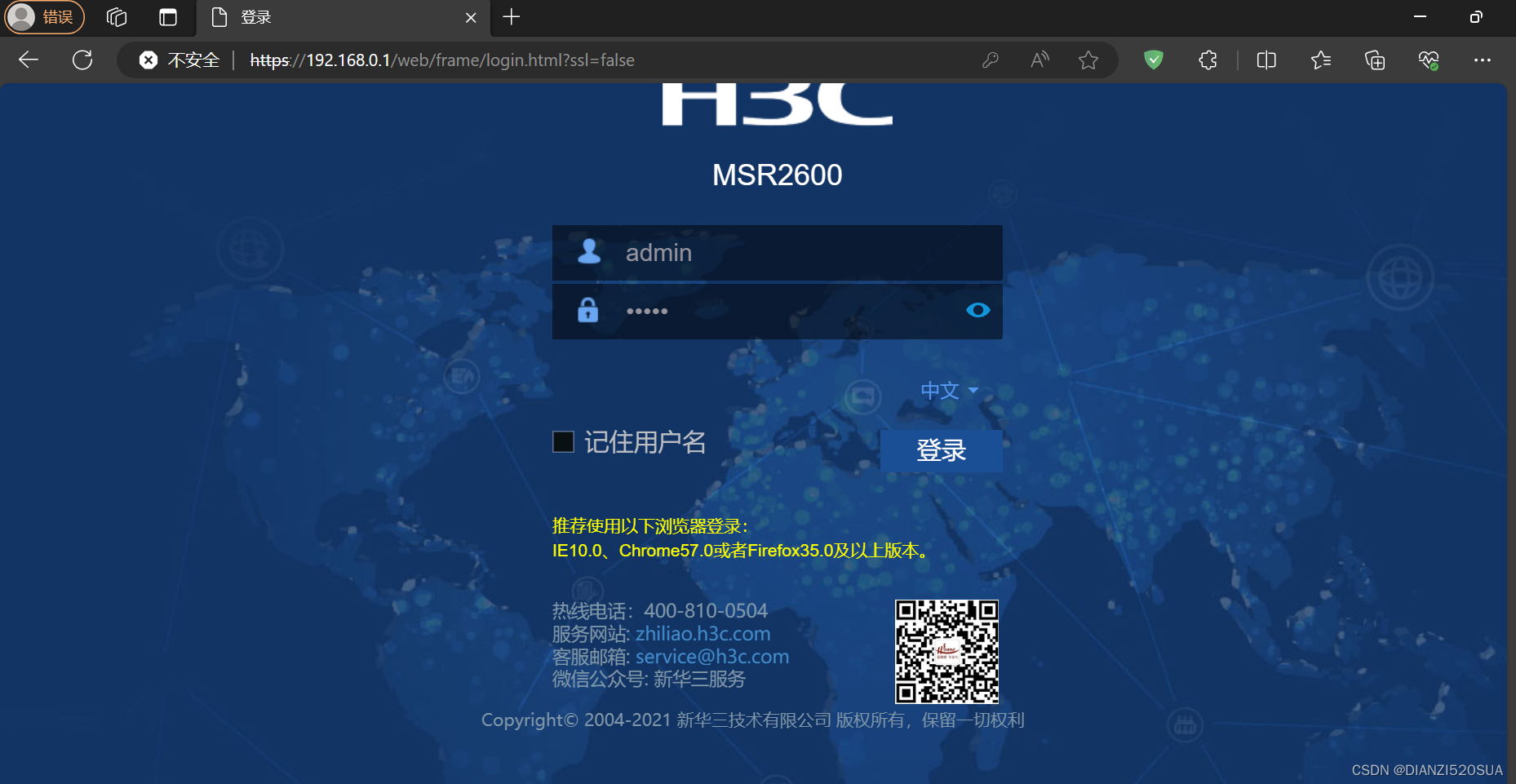

        出厂默认IP为192.168.0.1，地址栏直接输入IP即可，如下图所示，

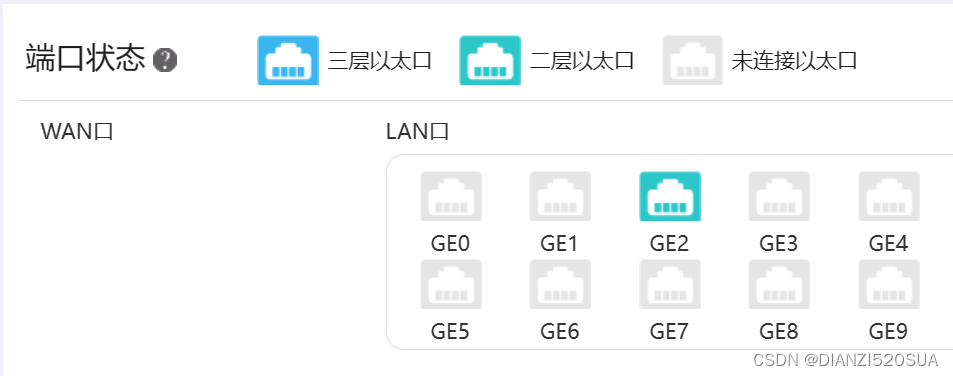

可以看见该型号有10个端口，其中GE0~GE1是三层以太口，作WAN口用，GE2~GE9是二层以太口，作LAN口用，GE2口亮了，说明2口已经连上了网线。

如无特殊要求我们直接按快速设置即可（如实际有其他需求可按实际需要配置），见下图，

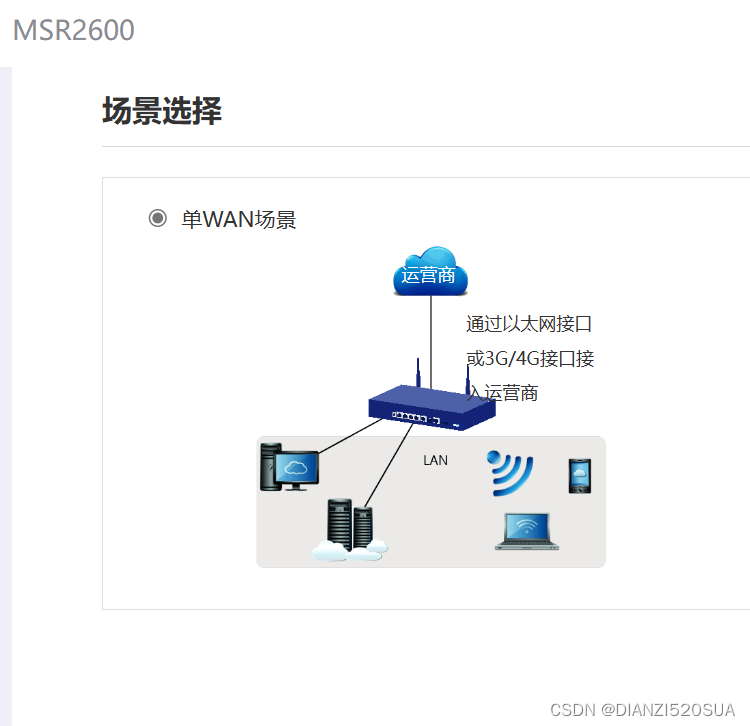

场景选择（单WAN）

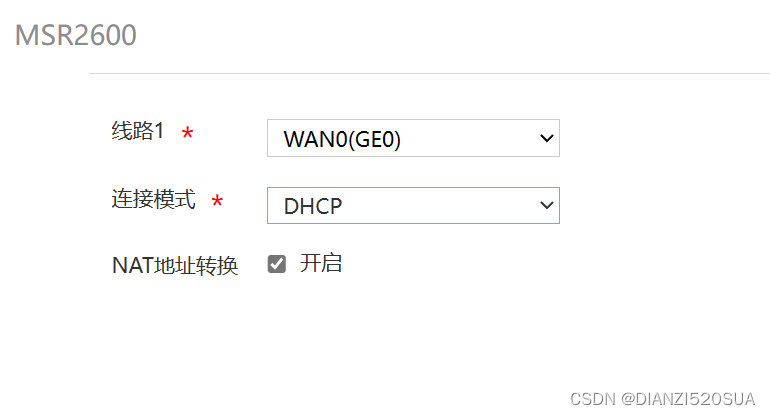

外网配置（GE0）

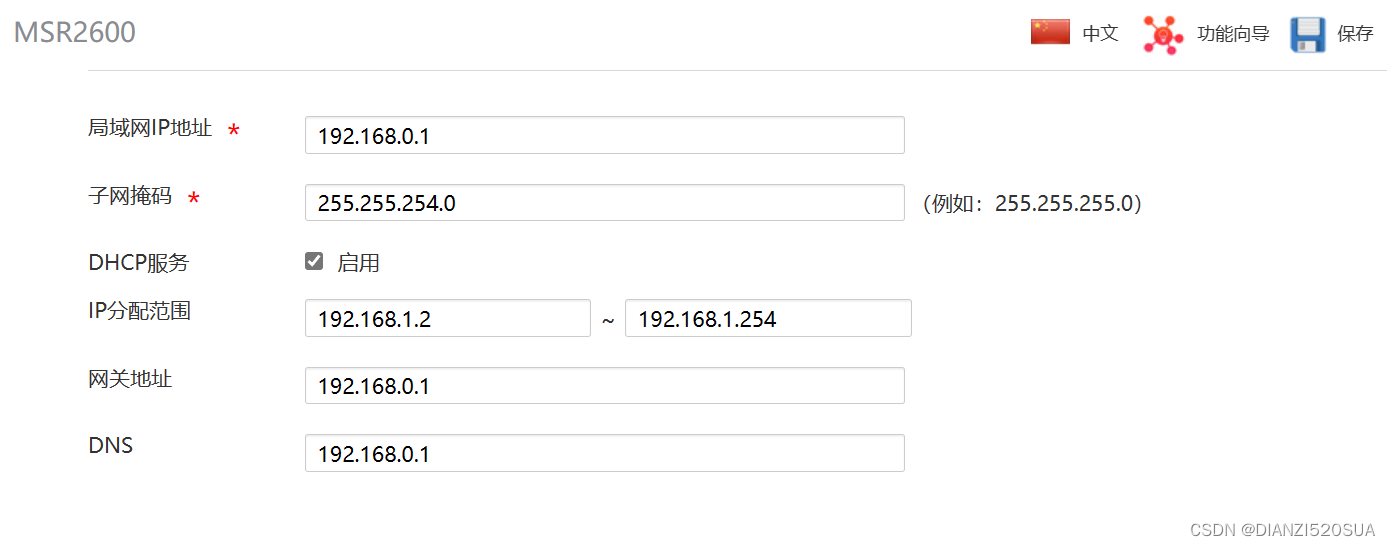

LAN配置

全部设置完成后，一定要记得点击右上角的保存按钮，否则下次重启后的配置还是默认值。

console登录

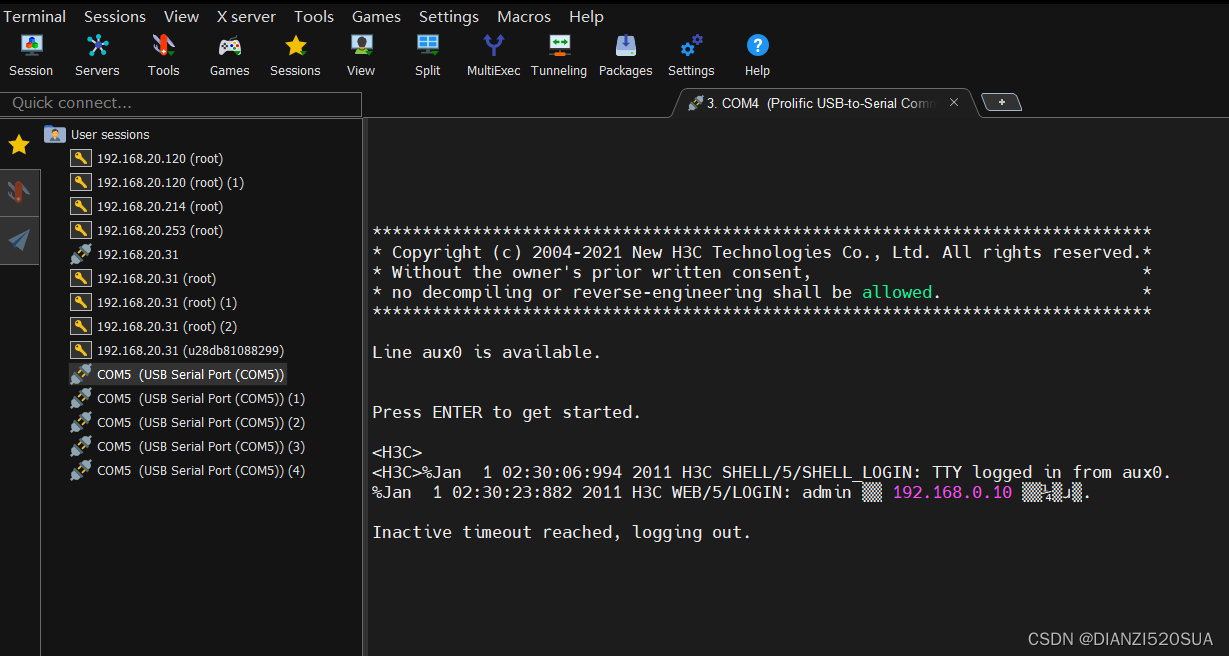

        厂家有配console口转接线，如果你电脑上没有DB9公头接口，那么你需要准备一根DB9(公)转USB的线，可以选择一般的串口调试软件进行连接显示，比如secureCRT、PUTTY等等，我用的是支持多种协议的MobaXterm。波特率为9600，连接登录后的界面如下所示，

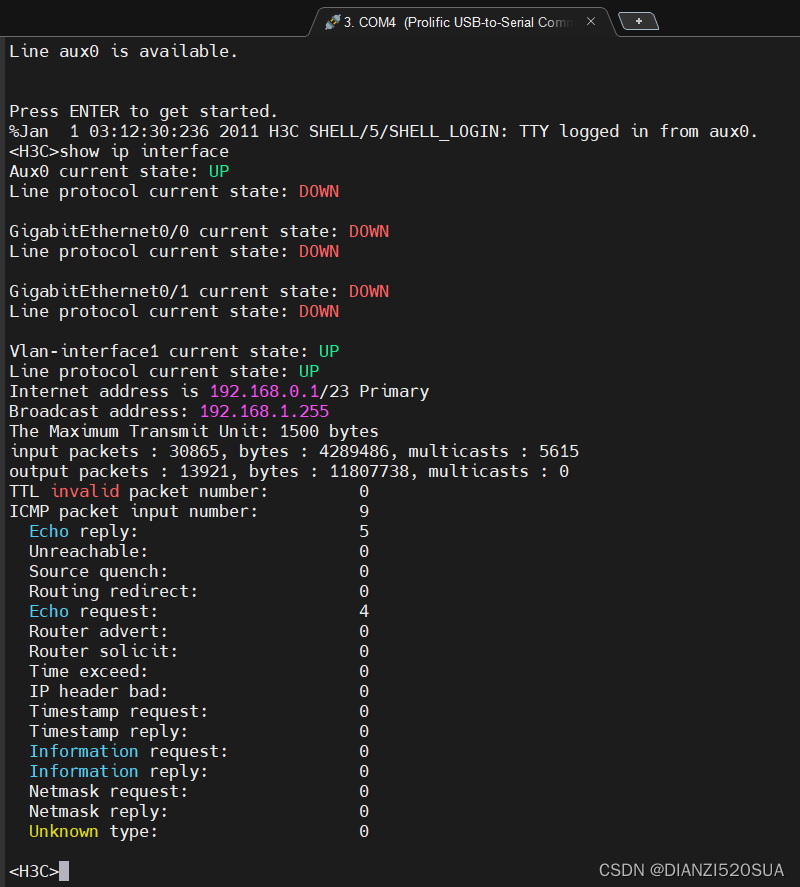

可以通过show ip interface命令打印出设备网络信息，

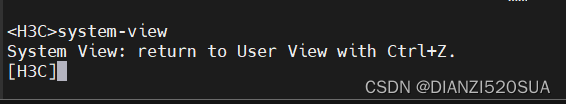

执行system-view命令可以进入到视图模式（后文的配置就是在视图模式下进行设置）。

示例配置

创建RADIUS方案

[H3C] radius scheme 1xallpermit

1xallpermit为方案名称，可以随意取，

AAA认证服务器信息绑定

[H3C-radius-1xallpermit]primary authentication 192.168.0.100 1812

[H3C-radius-1xallpermit]primary accounting 192.168.0.100 1813

192.168.0.100为认证服务器IP(前面文章中搭建的Ubuntu freeradius环境)，1812为认证端口，1813为计费端口。

共享密钥注册

[H3C-radius-1xallpermit]key authentication simple testing123

[H3C-radius-1xallpermit]key accounting simple testing123

是否带域名信息认证

[H3C-radius-1xallpermit]user-name-format without-domain

[H3C-radius-1xallpermit]quit

我这里不带域名，如果带命令则是user-name-format with-domain.

domain配置关联

[H3C]domain system
[H3C-isp-system]authentication lan-access radius-scheme 1xallpermit

[H3C-isp-system]authorization lan-access radius-scheme 1xallpermit

[H3C-isp-system]accounting lan-access radius-scheme 1xallpermit

[H3C-isp-system]quit

我这里暂时关联到默认的域（system）。

802.1X配置

[H3C]dot1x
[H3C]interface GigabitEthernet 0/2
[H3C-GigabitEthernet0/2]dot1x
[H3C-GigabitEthernet0/2]quit
[H3C]dot1x authentication-method eap
[H3C]save

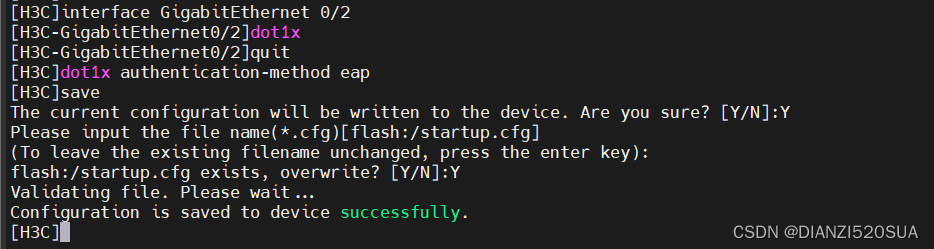

使能全局和指定端口的dot1x功能并指定认证方法为eap(根据具体情况来)，记得最后save保存一下（端口的写法这款是GigabitEthernet 0/n,n = 0~9,如果实在不清楚，通过tab键可以有补全提示功能）。

至此NAS设备端配置完毕。

其他问题

        比如上图这样的% Unrecognized command found at '^' position问题，比较常见的是命令或参数的确是输错了，仔细检查确认一番，另外一种是没有进入视图模式，需检查切换一下。另外如果你用的是H3C配套的软硬件设备，可以参考文末的两篇文章。

        下一篇文章我们将串起整个流程进行802.1x eap-tls认证，我们需提前将最新的wpa_supplicant移植到待认证的设备上（可参考上篇文章，不再单独写一篇）。

        回见。
