本篇主要围绕用户冲突解决技术-NR 上行取消信令CI展开，重点阐述以下问题：

问题1：如何确定取消信令生效的时频范围？

问题2：如何通过RRC信令 + DCI指示联合确定抢占的具体时频资源位置？（更灵活的时频资源格）

1. 抢占信令指示的时/频范围

时域范围：CI在UL data发送前指示，若PDCCH monitoring periodicity（搜索周期）>1slot，则时域范围为搜索周期；若搜索周期<1 slot，按照RRC配置的timeduration确定。（n=2、4、7、14）

频域范围：frequencyRegionforCI that indicates an offset and a length B as RIV according to [6, TS 38.214]，结合LRA 确定时频资源位置（与PUSCH连续指示方式相同，查表）

2. UL CI应用于PUSCH和SRS，PUCCH和RACH相关的上行传输不能被UL CI取消。

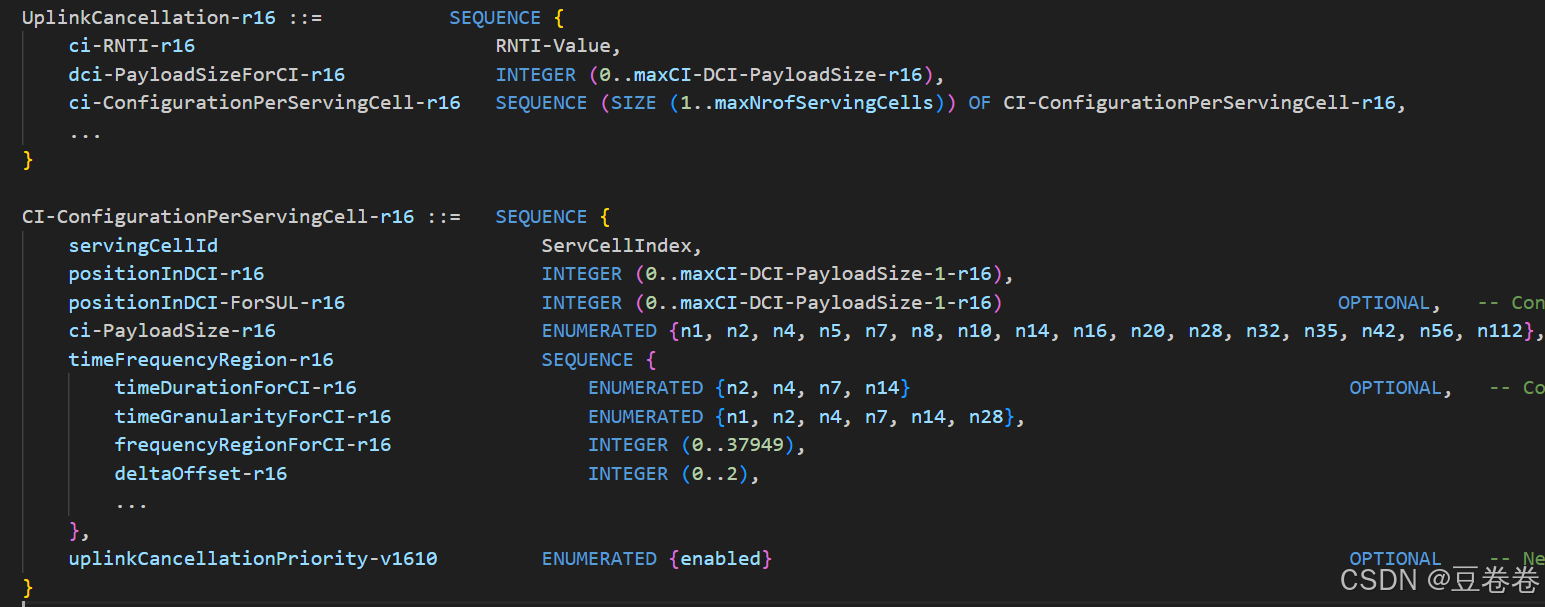

3. RRC信令UplinkCancellation给UE配置 RNTI、dci-PayloadSize、timeFrequencySet（时频资源格）、positionInDCI（用于UE确定组DCI2_1中自己的filed）

dci-PayloadSize表示DCI2_4中每个filed占用bit数，如果共NCI bits，时域占用TCI组，频域则为BCI=NCI/TCI组。CI相对PI时频域可以比较灵活的划分时频资源格，但是格数越多会导致DCI2_4中每个filed的比特数增多。

4. CI发送时序问题：

UL CI为组DCI，同时发送，且需要满足UE最小处理时延Tproc，2，同时要满足不同UE的TA需求，所以CI发送时序要在取消资源前Tproc，2+offset。

例如，offset计算与TA有关，例如UE1与UE2 offset差值为TA1-TA2

5. UL CI指示时频资源精细的原因：

下行PI指示的是URLLC传输的时频资源，URLLC传输占用时频资源的特点是时域较短、频域很宽；上行CI指示的eMBB传输的资源，eMBB对传输时延要求不高，可能占用较长时域资源，也没必要占用很大的频域资源。为了让UL CI尽量不导致没有收到URLLC传输影响的eMBB传输无取消，设计了适用于eMBB传输特点的资源指示方式。

针对eMBB业务下行PDSCH、上行PUSCH的区别，下行PDSCH通常大带宽发送，即与BWP相当的资源大小进行分配；上行PUSCH由于UE功率受限，通常以较小的上行带宽发送，即远小于BWP，为了更准确指示上行PUSCH中的资源，CI以更小的时频颗粒度进行指示。

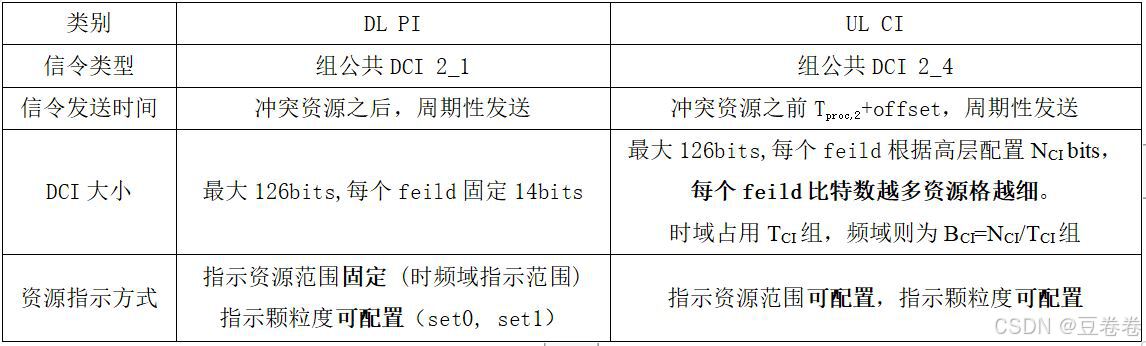

6. 下行抢占信令PI与上行取消信令CI的区别
