本文详细介绍了1N4007、M7、A7三种整流二极管的参数和区别。尽管它们在反向重复峰值电压和正向平均电流上相同，但封装形式和正向浪涌电流存在差异，如M7和A7在电路中可互换，而1N4007为直插式。了解这些差异有助于正确选择和替换二极管。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

贴片二极管M7为什么说就是1N4007二极管？M7贴片坏了能用1N4007代替吗？二极管M7和A7有什么区别？低频硅整流二极管1N4007、M7、A7是一样的吗？有什么区别呢？哪种好？关于整流二极管1N4007、M7、A7这三种料号，经常会收到不同客户的咨询，那么，它们之间到底有什么联系呢？接下来，二极管厂家东沃电子DOWOSEMI针对1N4007、M7、A7这三种二极管详细地阐述它们之间的差异。

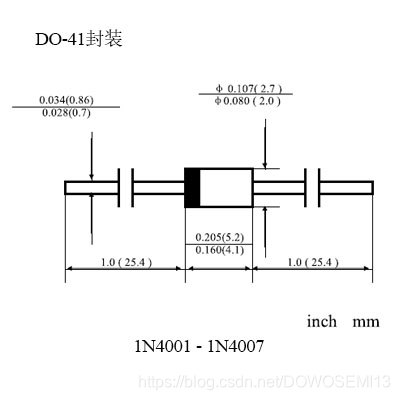

1N4007直插二极管参数

封装形式：DO-41

反向重复峰值电压：1000V

正向平均电流：1.0A

正向不重复浪涌电流：30A

正向峰值电压：1V

反向漏电流（Ta=25°C）：5uA

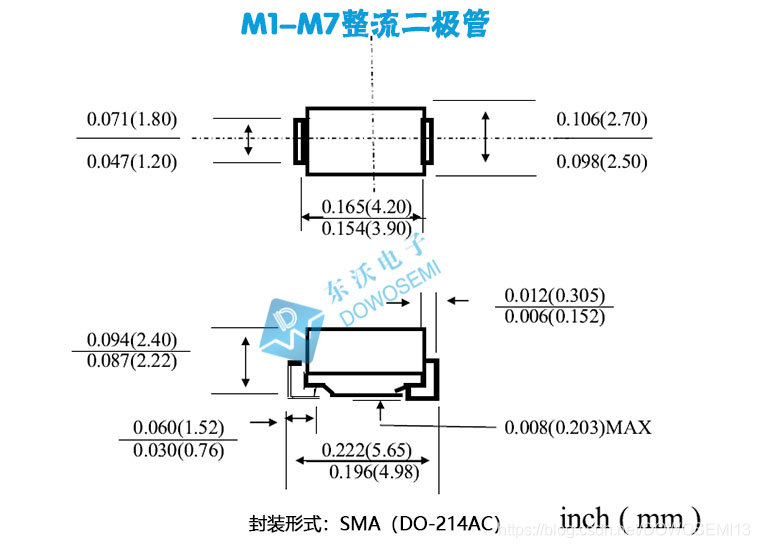

M7贴片二极管参数

封装形式：DO-214AC（SMA）

反向重复峰值电压：1000V

正向平均电流：1A

正向（不重复）浪涌电流：30A

正向峰值电压：1V

反向漏电流：5uA

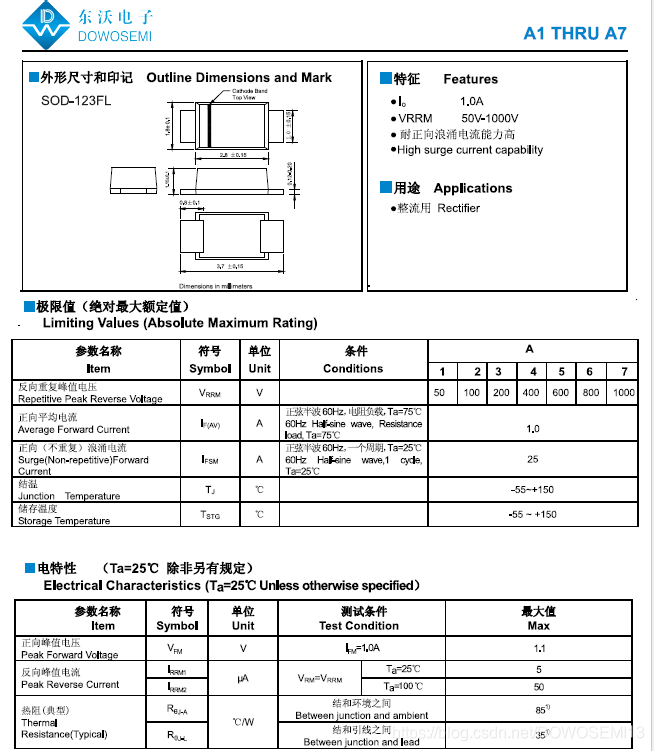

A7贴片二极管参数

封装形式：SOD-123FL

反向重复峰值电压：1000V

正向平均电流：1A

正向（不重复）浪涌电流：25A

正向峰值电压：1.1V

反向漏电流：5uA

从以上参数可以看出，1N4007、M7、A7最大的区别在于封装形式的不同，A7的正向浪涌电流比较低，同时A7比M7体积更小更薄，但是在电路上是可以直接互换的。1N4007是直插TVS二极管，如果对封装没有特殊要求，也可以与M7、A7直接替换。经常看到客户把M7和1N4007看成同一个物料，对M7和1N4007的区别傻傻地分不清楚，经过这样对比讲解下，是不是瞬间就明白了？

​

​
