实验室雕刻机怎么使用？

一、软件

首先你的电脑上要安装这些软件

前三个安装包学习通里的资料都有，SW机械组的肯定都有就不说了

二、电脑操作过程

1、用SW打开要打的零件（以A-06为例）

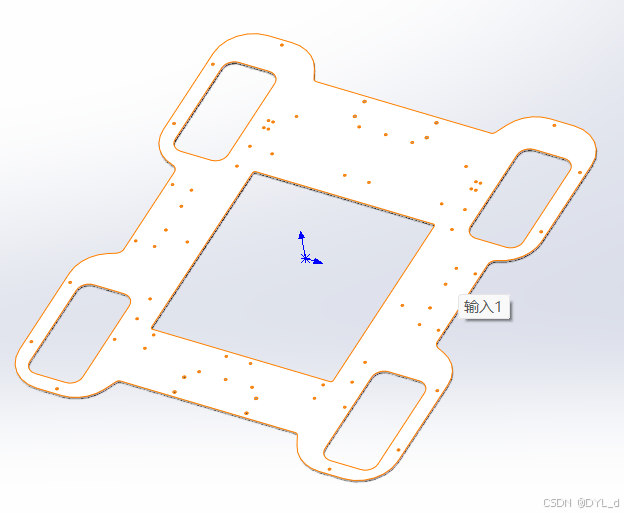

我们打开一个零件的时候一般是这样的，但是我们要把它转到要打的那一面

点了基准面光标别动，

点最右边这个正视于

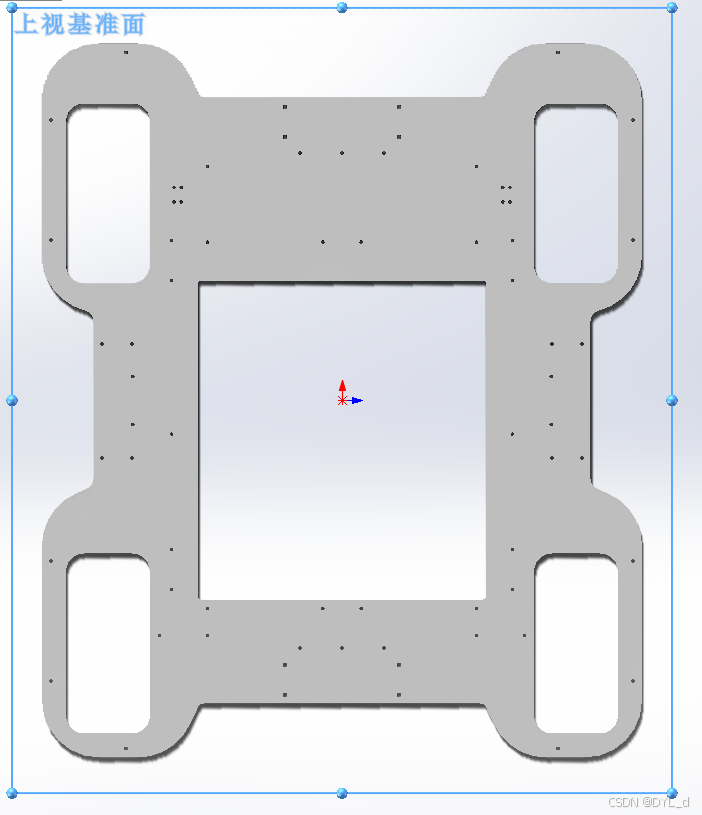

这样就是我们想要的样子了。

然后左上角：文件-另存为-保存类型改DXF

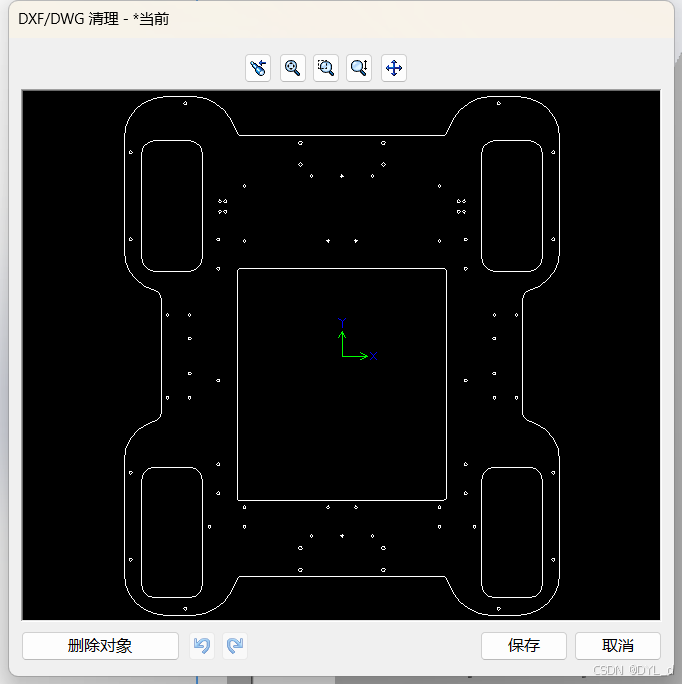

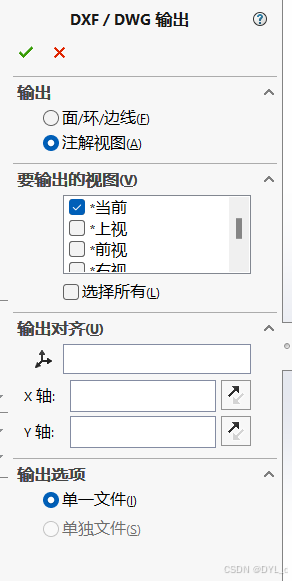

然后SW里会出现一个这个直接选那个对号就行，然后选保存

2、这时候打开JDPaint

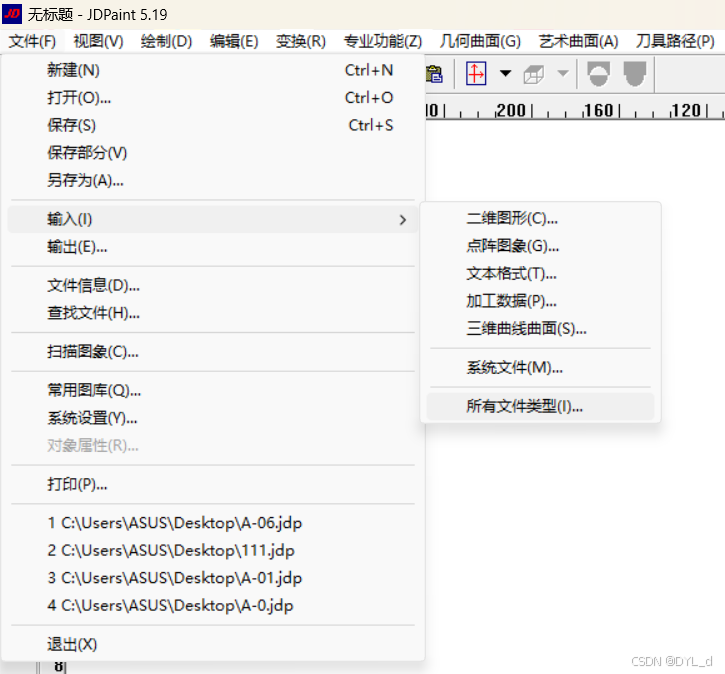

文件-输入-所有文件类型

找到刚刚保存的A-06的DXF文件打开

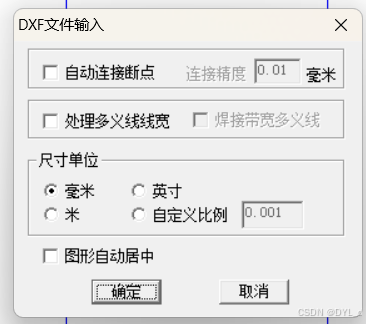

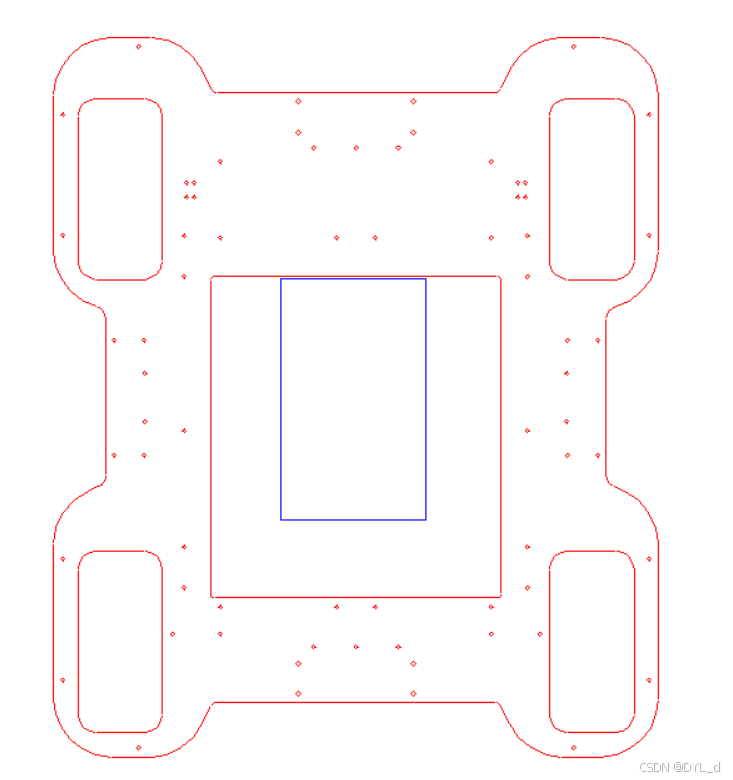

出现一个这个玩意，点确定

有个这个东西，随便点一下就行

1、如果孔径和刀头直径相等

绘制-点

、

然后光标移到孔的位置

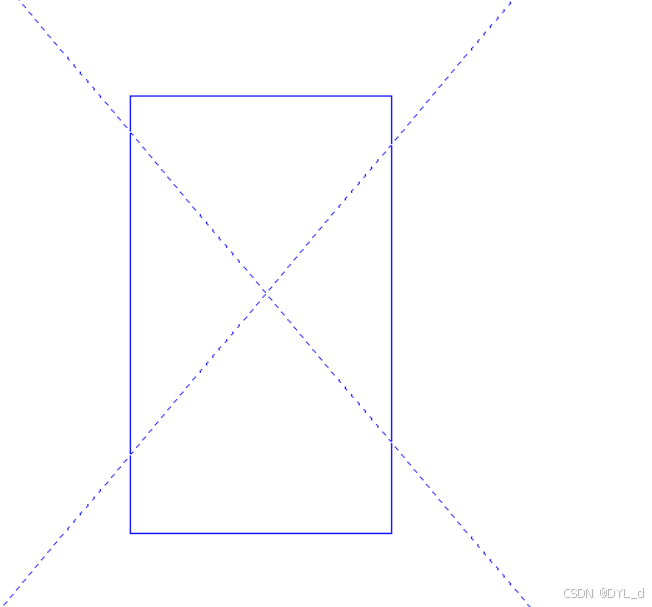

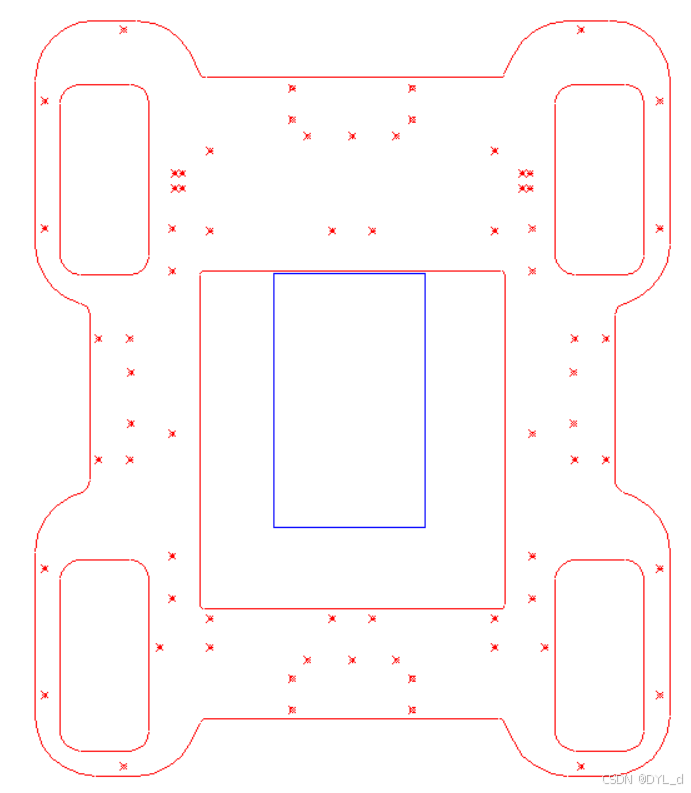

有个这玩意点一下就精准标记圆心了，标记完这样

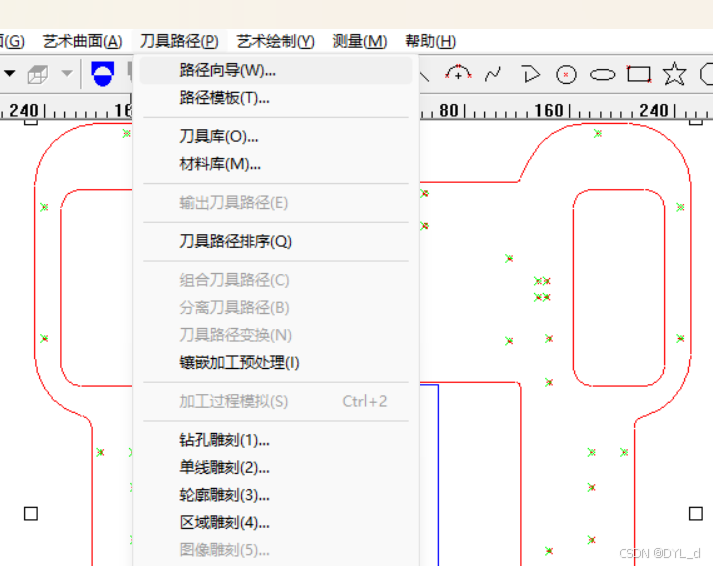

按住shift键多选，选中这些孔，然后刀具路径-路径向导

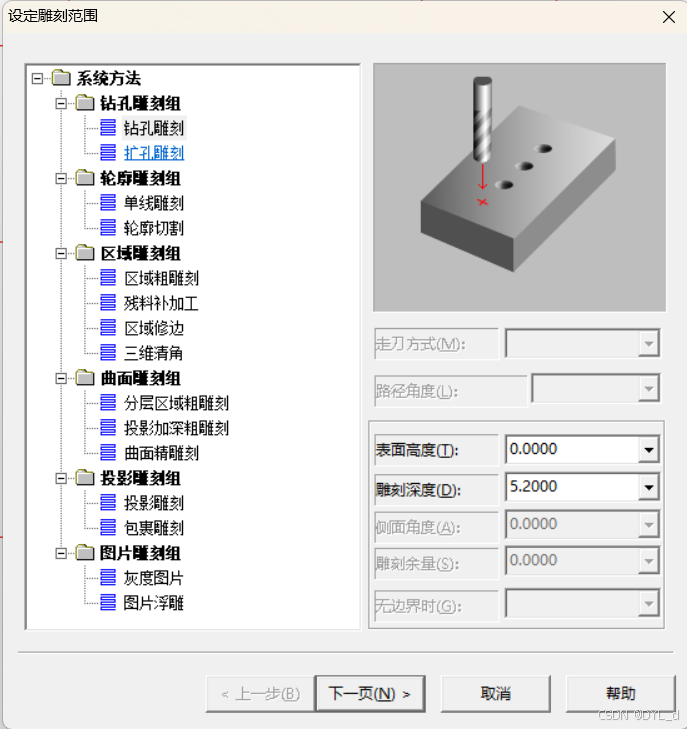

钻孔雕刻-雕刻深度

A-06板子是5mm厚的，因为要打穿所以雕刻深度稍稍深一点设置成5.2

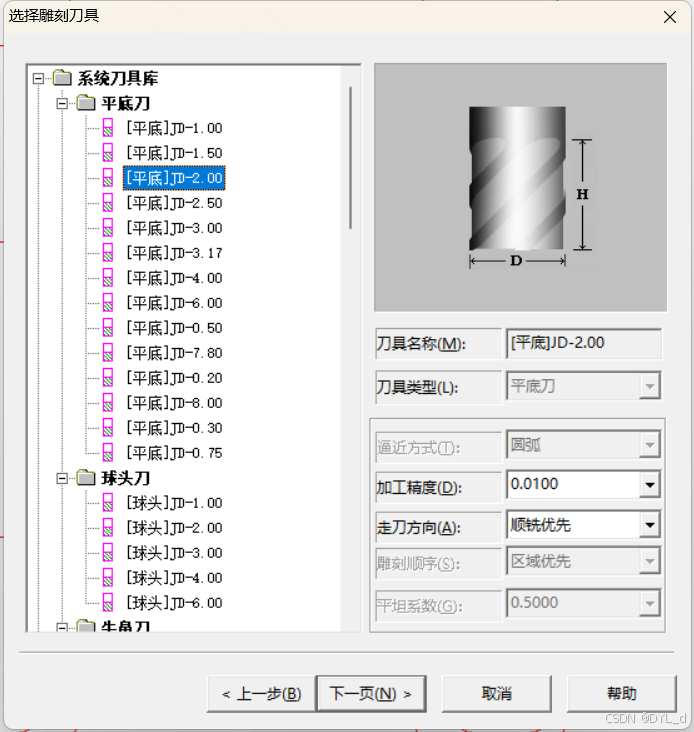

下一页-选择刀头，其它不用管

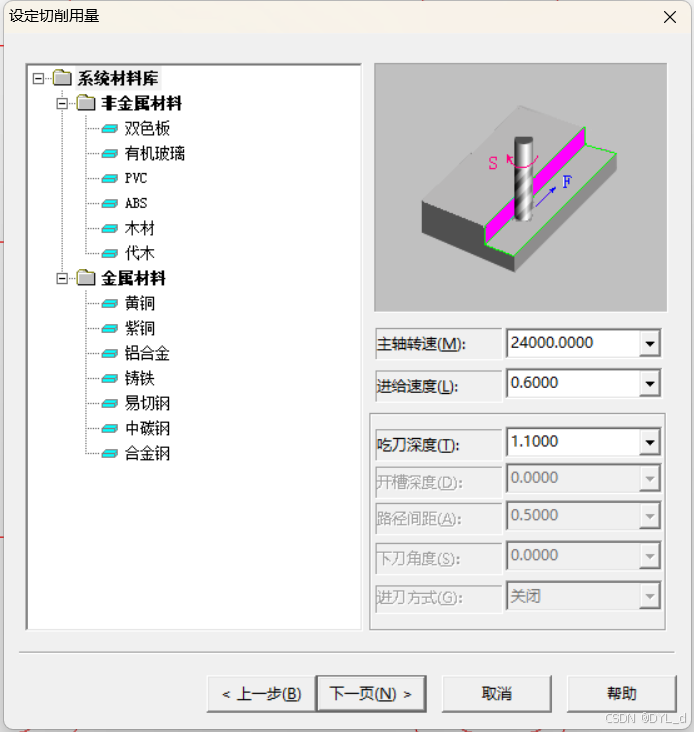

吃刀深度一搬改成1.1，别的不用管，直接下一页-确定

然后选中里边要打下去的大框框

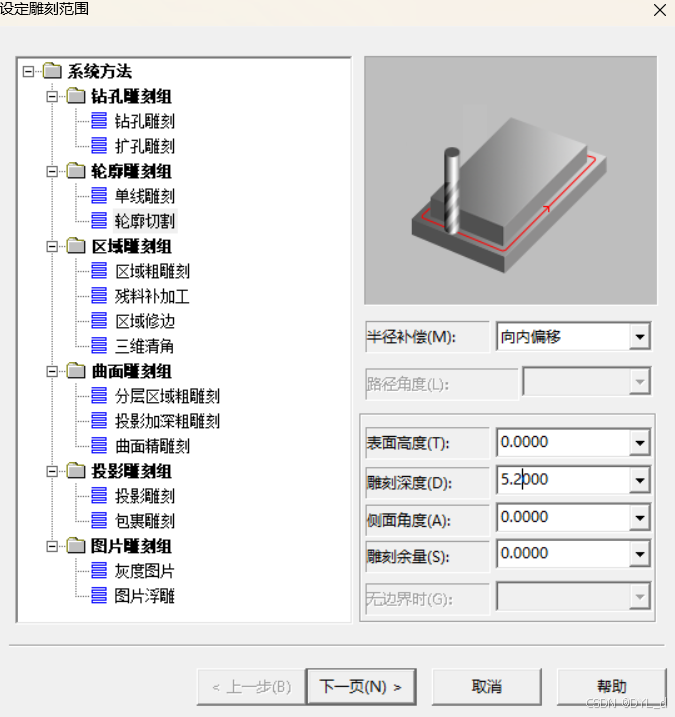

同样的，刀具路径-路径向导，这次选轮廓切割，半径补偿选向内偏移，雕刻深度原理同上，后面的步骤都一样

最后是最外边的轮廓，和里边的框框一样，就是半径补偿选向外偏移

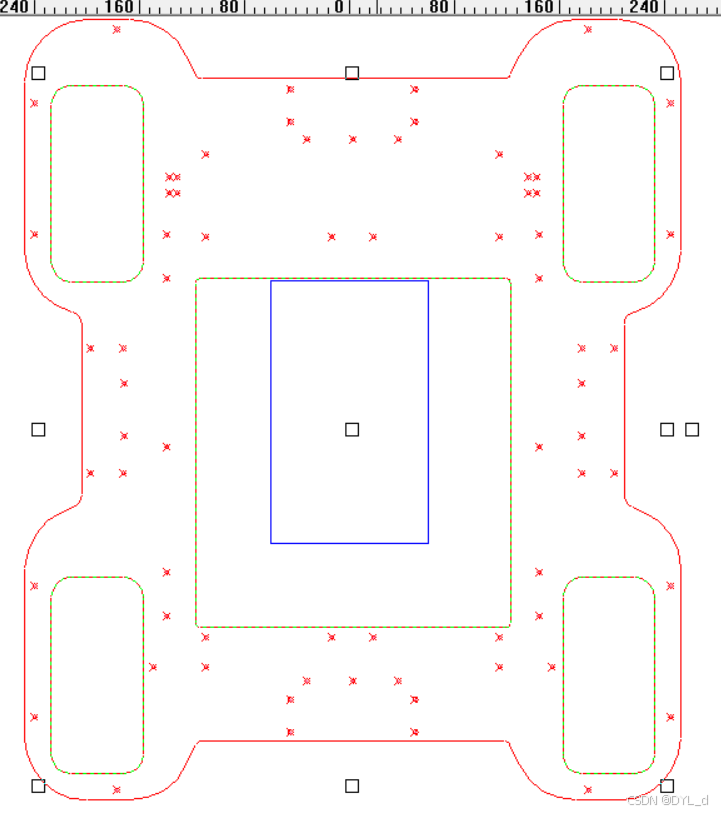

然后把整个图选中，刀具路径-输出刀具路径，给它命个名

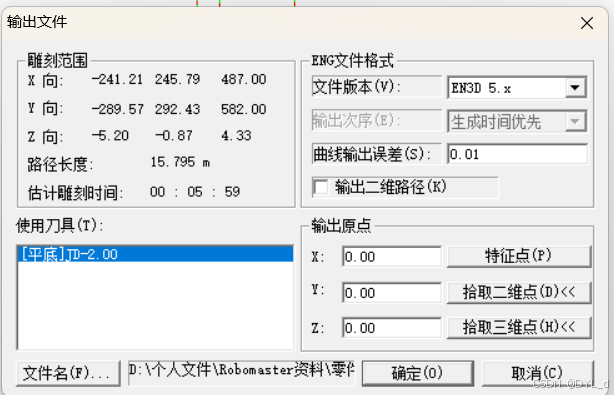

这时候弹出一个这个，拾取二维点，确定一个雕刻的原点，然后确定

2、如果孔径大于刀头直径（孔径小于刀头直径就要换刀头了）

直接一起选中孔和里边的框框，同理从第二步直接按轮廓切割-向内偏移设置，后边都一样

3、然后打开NCConverter

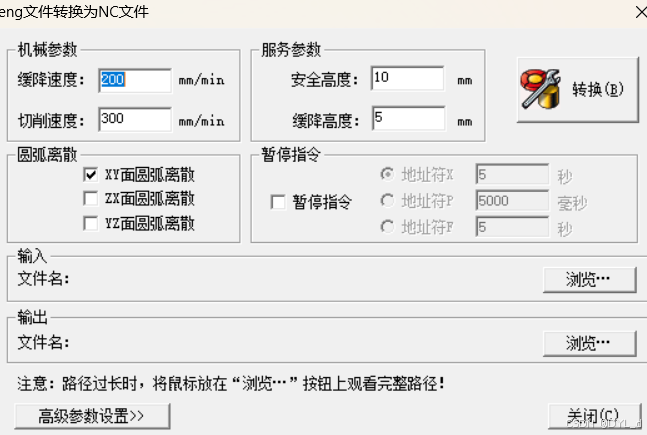

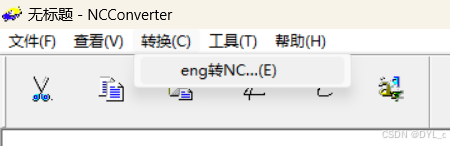

转换-eng转NC

在输入那点浏览，找到刚刚的eng文件，点右上角的转换，然后就可以把它关了

4、最后打开CNCV4

1、连接机器

设置-选择和电脑连接的端口-单击右边的连接机器

端口这样找：此电脑-右键属性-找到设备管理器-在USB连接管理器里就可以看到了

2、载入任务

任务-载入任务-选择要打的板子的NC文件

3、对刀

我们可以看到是有两个控制的，先在控制1里边解除锁定，X控制左右，Y控制上下，Z控制上下，Z轴下的时候慢慢下，一点一点下，等离板子挺近了，选择“主轴”选项，让主轴转起来，然后打开控制2，移动单位先是1mm，一点一点下，等离板子特近的时候换0.1mm，再慢慢下，听到刀头碰到板子的声音换0.01mm，下0.02左右。然后打开控制1，把主轴关了，点任务里边你要打的板子，点设置零点，再回到控制1，把Z轴抬起来点（不用太高，刀头不在刚刚那个孔里就行），然后点左下角的开始就可以了。

三、雕刻机使用时的注意事项

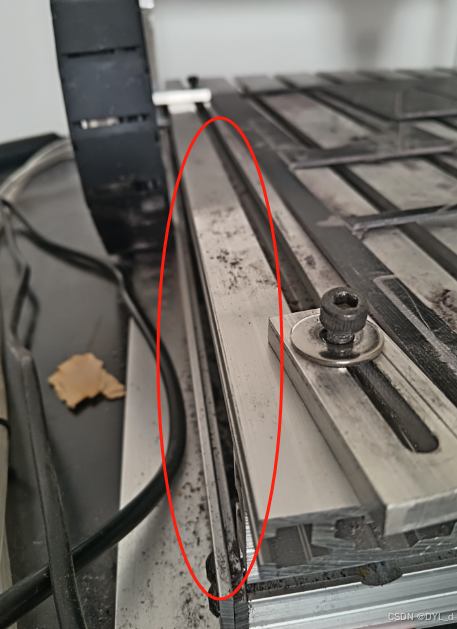

1、左右两边垫片不要超出去边边

一旦超出去雕刻机工作的时候就会卡一下机器会自动改零点什么的，导致打出来板子是错的，如果不小心忘记了，雕刻机已经卡了一下，趁打的不多赶紧暂停任务重新对刀。

2、打小板子的时候，最后一圈容易震，这时候拿一个趁手的工具压住它，防止它乱跑。而且掏中间那个孔的时候也会有太小的小块，也得压住，不然可能会崩起来和刀头卡住非常危险，再小一点的会崩到你人。

3、雕刻机工作的时候不要让你的电脑休眠，电脑休眠任务就暂停了。
