基于51单片机的PM2.5检测报警系统

目录

具体实现功能

设计介绍

51单片机简介

设计思路

设计内容

原理图和PCB(AD19)

​编辑

程序(Keil5)

仿真实现(protues8.7)

全部资料


具体实现功能

系统由STC89C52单片机+ADC0832+GP2Y1010AUPM2.5传感器+按键+LED及蜂鸣器构成。

具体功能:

1、液晶第一行显示实际PM2.5值,液晶第二行显示PM2.5报警阈值;

2、按键说明:减键、加键用于设置PM2.5报警阈值;

3、可以设置PM2.5报警阈值,具有掉电保存功能,上电无需重新设置;

4、当PM2.5值高于报警阈值时,开始声光报警。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器,具有8K可编程Flash存储器,使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能:

8k字节Flash,512字节RAM,

32位I/O口线,看门狗定时器,

内置4KB EEPROM,

MAX810复位电路,

三个16位定时器/计数器,

一个6向量2级中断结构,

全双工串行口。

另外, 51系列在空闲模式下,CPU停止工作,允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机停止工作,直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机(包括AT系列和STC系列)。

设计思路

文献研究法:搜集整理相关研究资料,阅读文献,为研究做准备;

调查研究法:通过调查、分析、具体实验等方法,发现相关存在问题和解决办法;

比较分析法:比较不同设计的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;

软硬件设计法:通过软硬件设计实现硬件,最后测试各项功能是否满足要求。

设计内容

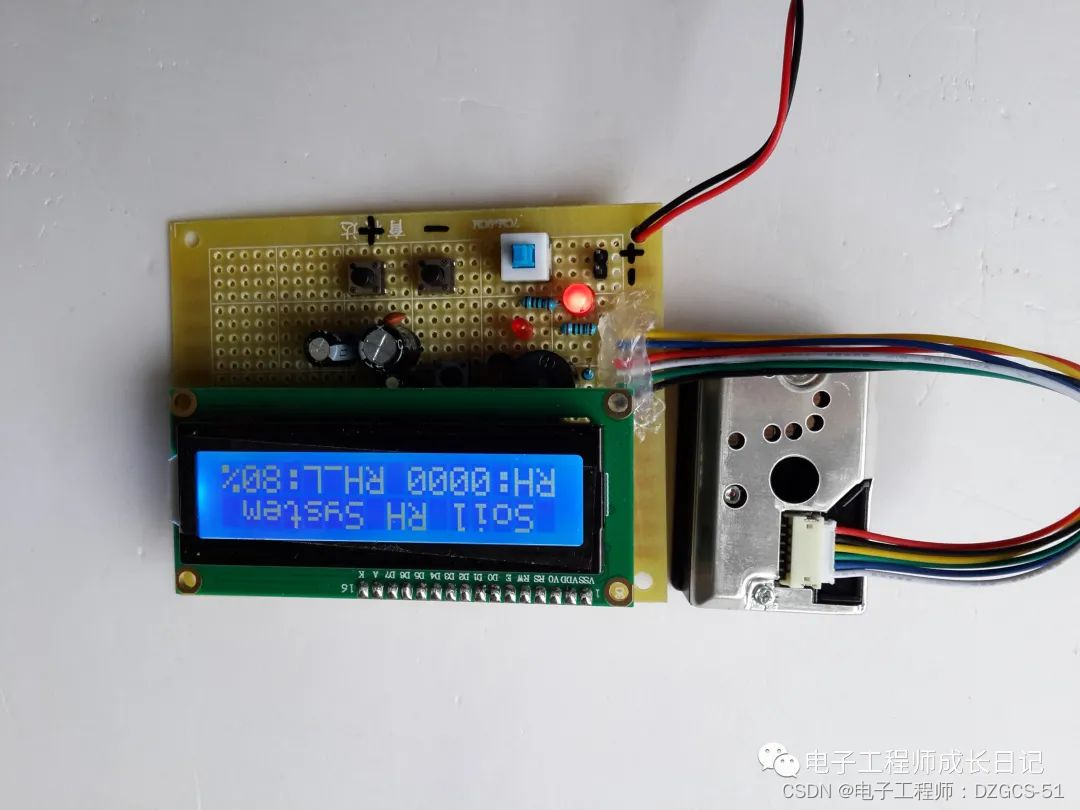

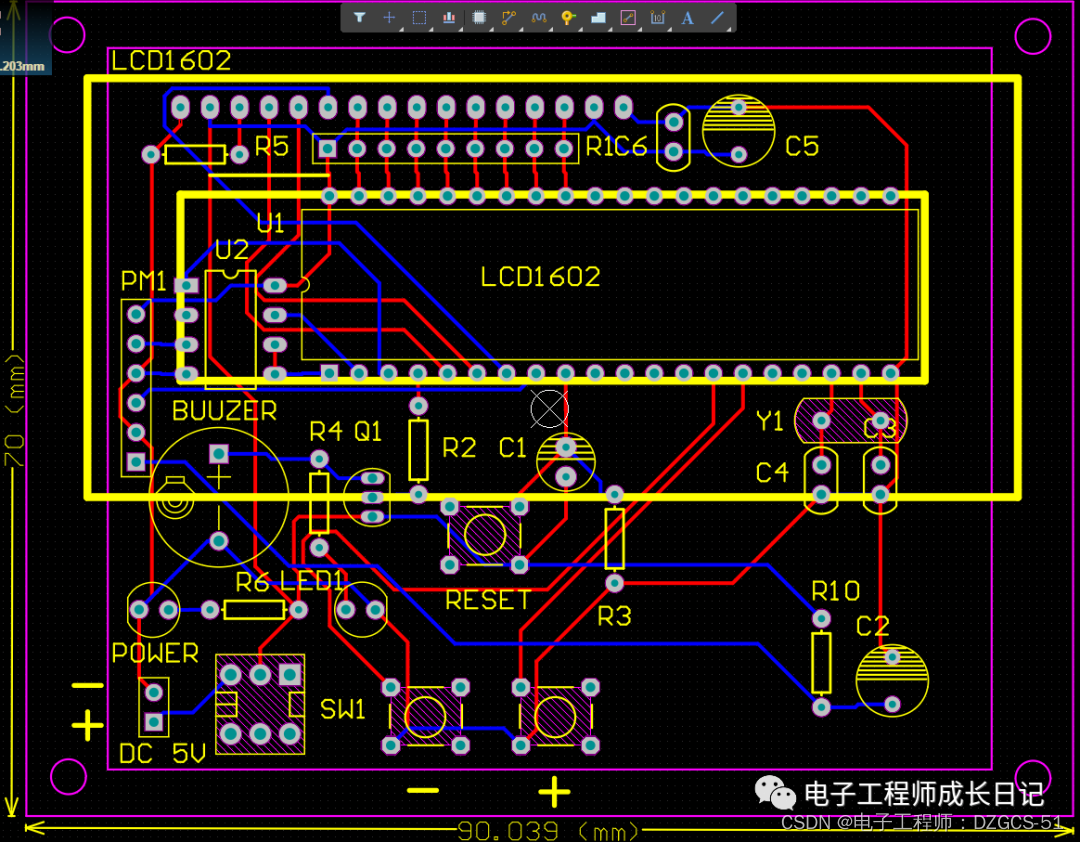

原理图和PCB(AD19)

本系统原理图和PCB设计采用Altium Designer19,具体如图。

程序(Keil5)

本设计利用KEIL5软件实现程序设计,主函数如下:

/************************************************
** 函数名称 : void main(void)
** 函数功能 : 主函数
** 输    入 : 无
** 输    出 : 无
** 说    明 :
************************************************/
void main(void)
{
	double PM,pm1,pm2;
	int PMVAL=0,HPM=200,PM_count=0,pm1_count=0;
	uchar bueezr_flag=0,bueezr_count=0,buzzer_time=25;//蜂鸣器报警变量
	LCD_Init();
	WriteChar(1,0,16,"PM:0020 HPM:0200");  				 //	初始化显示
	//WriteChar(2,0,16,"HPM2.5:0200ug/m3");
	while(1)
	{
		Delay(120);					  				//延时
		pm1+=read_data(1);							//ad数据采集
		if(++PM_count>=40)							//40次数据累加
		{
		  	PM_count=0;
		   	pm1=pm1/40;							    //40次求平均值
			pm2+=pm1;								//再次累加3次数据
			if(++pm1_count>=3)
			{
				PM=pm2/3;							//取平均值
				PM=PM*50/255;						//数据转换
				PM-=4;
		    PM/=5;
				PM*=1000;							//单位转换成ug/m3
				PMVAL=PM;
//				PMVAL+=235;
				PMVAL+=625;	PMVAL=PMVAL/4;			//参数修正
				if(PMVAL>=9999)PMVAL=9999;			//范围内显示
				if(PMVAL<=0)PMVAL=0;
				WriteCOMDATA(0x83,0);			    //显示的数据地址
				WriteCOMDATA(PMVAL/1000+0x30,1);	//显示千位
				WriteCOMDATA(PMVAL/100%10+0x30,1);	//显示百位
				WriteCOMDATA(PMVAL/10%10+0x30,1);	//显示十位
				WriteCOMDATA(PMVAL%10+0x30,1);		//显示个位
				PM=pm1=pm2=0;
			}
		}
		//PM值与报警值比较
		if(PMVAL>HPM)
		{
			bueezr_flag=1;
		}
		else
		{
			bueezr_flag=0;
			BUZZER=1;
		}

		if(PMVAL>=100)
		WriteChar(2,6,4,"weak");
		else if((PMVAL<100)&&(PMVAL>=50))
		WriteChar(2,6,4,"good");
		else if(PMVAL<50)
		WriteChar(2,6,4,"best");
		/*******蜂鸣器报警********/
		bueezr_count++;if(bueezr_count>buzzer_time*10)bueezr_count=buzzer_time+1;
		if(bueezr_count%buzzer_time==0 && bueezr_flag)
		{
			BUZZER=~BUZZER;//蜂鸣器取反  发出声音提示
		}
		if(Reduc==00)
		{
			Delay(100);
			HPM--;
			WriteCOMDATA(0x8D,0);
			//WriteCOMDATA(HPM/1000+0x30,1);
			WriteCOMDATA(HPM/100%10+0x30,1);
			WriteCOMDATA(HPM/10%10+0x30,1);
			WriteCOMDATA(HPM%10+0x30,1);
		}
		if(Add==0)
		{
			Delay(100);
			HPM++;
			WriteCOMDATA(0x8D,0);
			//WriteCOMDATA(HPM/1000+0x30,1);
			WriteCOMDATA(HPM/100%10+0x30,1);
			WriteCOMDATA(HPM/10%10+0x30,1);
			WriteCOMDATA(HPM%10+0x30,1);
		}
	}
}

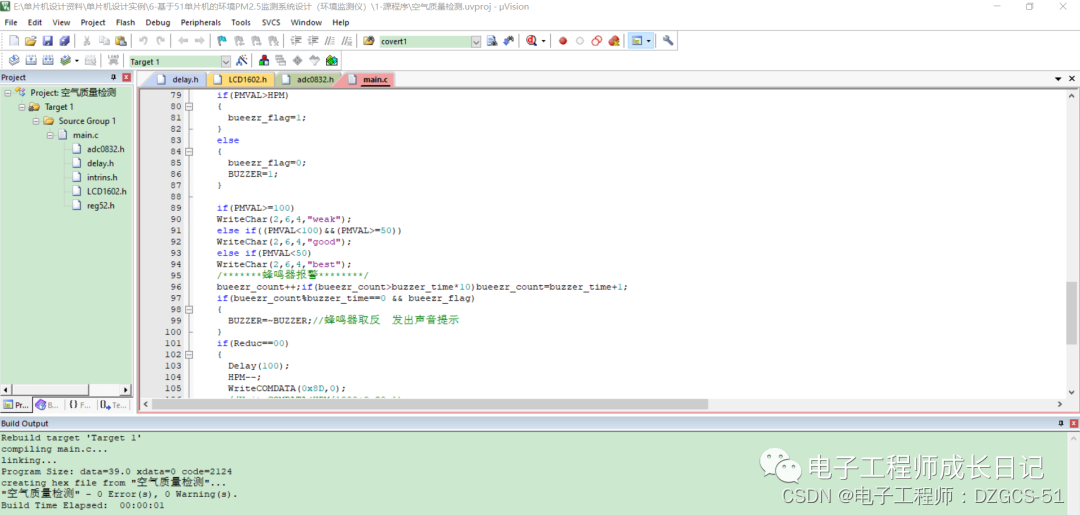

 代码运行截图:

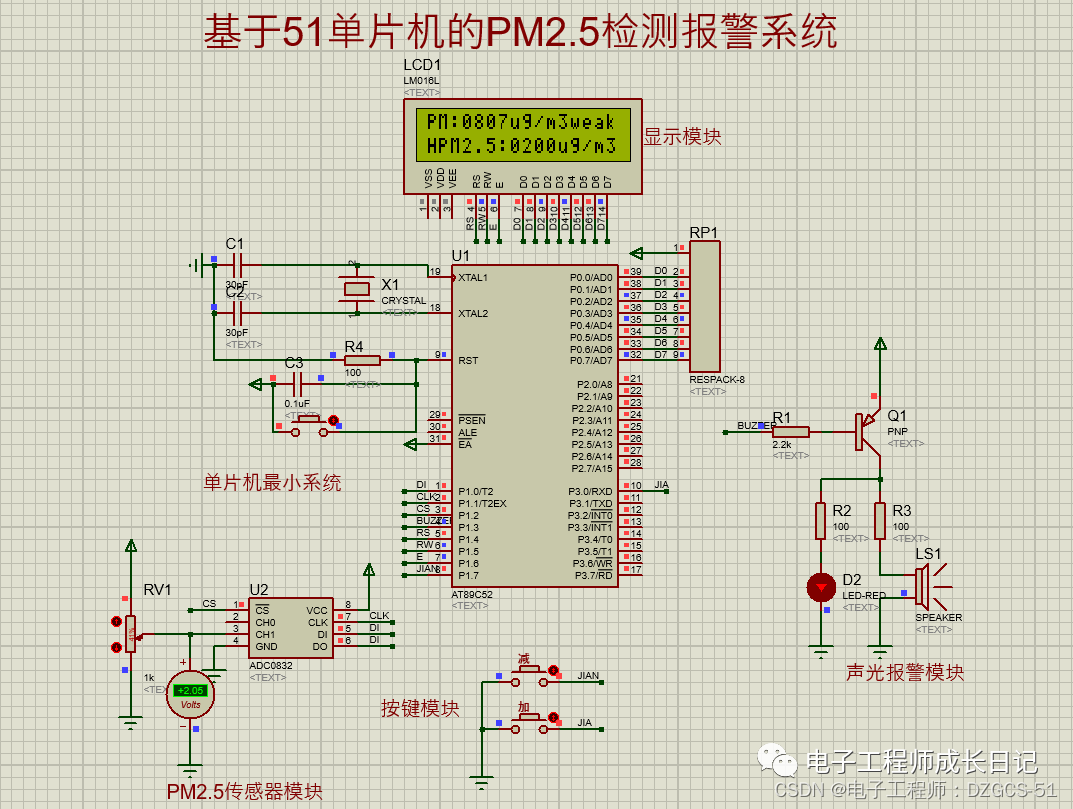

仿真实现(protues8.7)

本设计利用protues8.7软件实现仿真设计。

全部资料

全部资料包括程序(注释)、AD原理图、PCB源文件、protues仿真、参考论文、程序讲解、仿真讲解、仿真视频、原理图讲解、资料使用介绍等,全网最全!acf96d47dfa4546c2902d6669e014746.png97b5dbf5c1a7c3c9fa375fbffb713759.png

 资料获取:
https://docs.qq.com/doc/DSVJGQVFMS0RheHlT
