MATLAB画图使用不同的线型、点及标记

转载自：MATLAB画图使用不同的线型、点及标记 (baidu.com)

一、 线型、连续标记

先从最普通的说起。在plot函数中指定线型。

t=linspace(0,5,20);

x1 = t;

x2 = 2*t;

x3 = 3*t;

x4 = 4*t;

plot(t,x1,'b',t,x2,'g-o',t,x3,'r*',t,x4,'c:d');

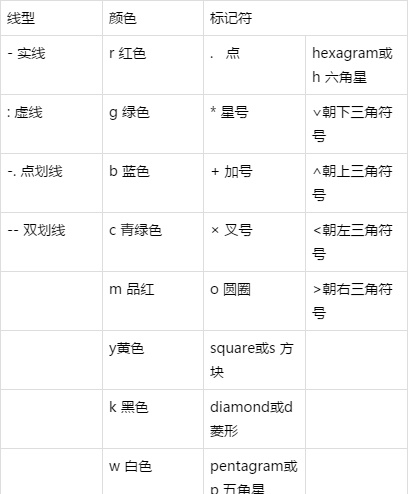

这是基础的比较简单的情况。不做太多叙述。matlab提供的线型、颜色和标记符如下表：

如果指定了标记符号但未指定线型，则 plot 仅显示无线条连接的标记。

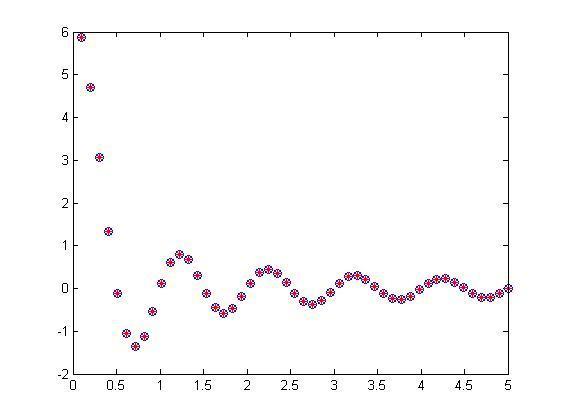

A = 1;

f= 1;

x1 = A * sin(2*pi*f*t)./t;

x2 = A * cos(2*pi*f*t-pi/2)./t;

plot(t,x1,'bo',t,x2,'r*');

两组数据比较

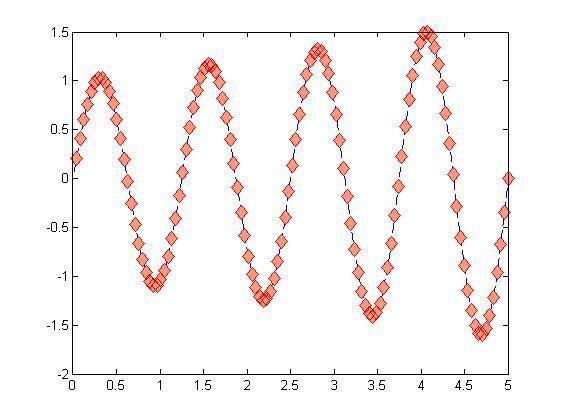

可以通过名称-值对组参数来设置标记属性，自定义标记。

MarkerSize- 标记大小，指定为正值。MarkerEdgeColor- 标记轮廓颜色，指定为颜色名称或 RGB 三元组。MarkerFaceColor- 标记内部颜色，指定为颜色名称或 RGB 三元组。t=linspace(0,5,120);

A = 1;

f= 0.2;

x1 = exp(t/10).*sin(4*2*pi*f*t);

plot(t,x1,'b--d','MarkerSize',9, 'MarkerEdgeColor','red', 'MarkerFaceColor',[1 0.6 0.5])

二、在指定位置做标记

如果需要在特定的点做标记，可以使用MarkerIndices（要显示标记的数据点的索引）设置。

1、比如从第一个数据点开始，每隔十个数据点显示一个标记。则可设置plot(x,y,'-*','MarkerIndices',1:10:length(y))。

2、假如在最小数据值和最大数据值处显示红色标记。首先找到最大最小值。

idxmin = find(y == max(y));

idxmax = find(y == min(y));

然后设置 plot(x,y,'-d','MarkerIndices',[idxmin idxmax]）.

同理，我们可以使用MarkerIndices属性设置需要做标记的指定位置。

plot(x,y,'-d','MarkerIndices',[1 10 18 32]).

注意：MarkerIndices是MATLAB R2016b及之后版本才有的。

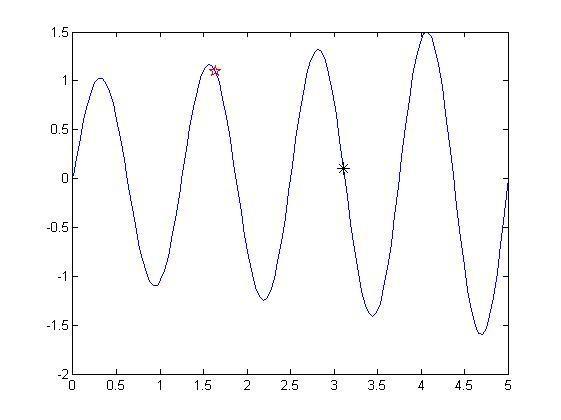

3、plot函数中直接指定横竖坐标

t=linspace(0,5,120);

A = 1;

f= 0.2;

x1 = exp(t/10).*sin(4*2*pi*f*t);

plot(t,x1,t(40),x1(40),'rp',t(75),x1(75),'k*');

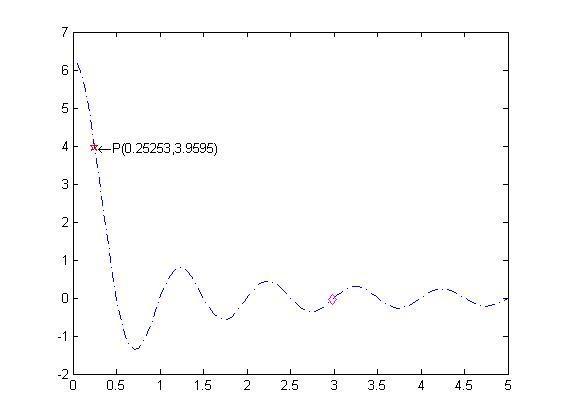

4、text添加文字说明

t=linspace(0,5,100);

A = 1;

f= 1;

x1 = A * sin(2*pi*f*t)./t;

plot(t,x1,'b-.',t(6),x1(6),'rp',t(60),x1(60),'md');

text(t(6),x1(6),[ ' \leftarrow' 'P(' num2str(t(6)) ',' num2str(x1(6)) ')' ]);

还可以设置说明颜色。

text(t(6),x1(6),[ ' \leftarrow' 'P(' num2str(t(6)) ',' num2str(x1(6)) ')' ],'color','r');

还可以使用gtext，gtext（'输入内容'），然后在图片上点击鼠标确定标记位置。

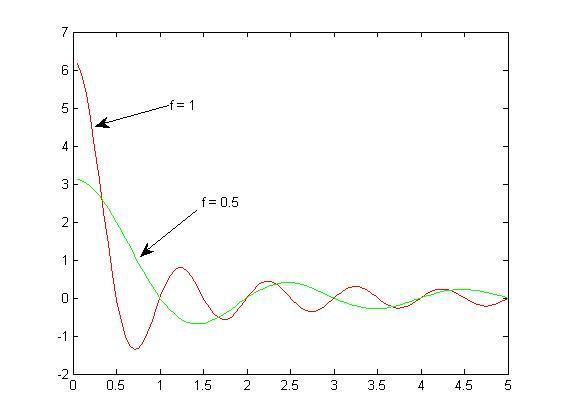

5、annotation()函数

annotation(lineType,x,y) 创建一个在当前图窗中的两个点之间延伸的线条或箭头注释。将 lineType 指定为 'line'、'arrow'、'doublearrow' 或 'textarrow'。将 x 和 y 分别指定为 [x_begin x_end] 和 [y_begin y_end] 形式的二元素向量。

比如 annotation('textarrow',x,y) % 坐标x，y是标准化的坐标，其取值在 0~1之间，整个figure窗口左下角为(0, 0)，右上角为(1, 1)。

close all;

t=linspace(0,5,100);

A = 1;

f= 1;

x1 = A * sin(2*pi*f*t)./t;

x2= A * sin(2*pi*0.5*t)./t;

plot(t,x1,'r',t,x2,'g');

a = [0.3 0.17];

b = [0.75 0.7];

annotation('textarrow',a,b,'String','f = 1 ');

annotation('textarrow',[0.35 0.25],[0.5 0.39],'String',' f = 0.5 ');

annotation

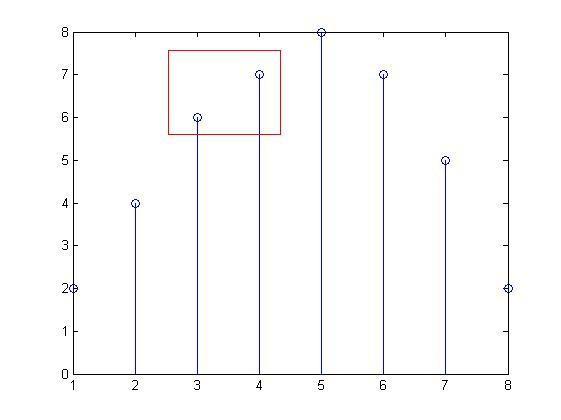

设置图窗添加矩形注释。annotation('rectangle',[x y w h])% 建立矩形注释对象。

figure

data = [2 4 6 7 8 7 5 2];

stem(data)

dim = [.3 .68 .2 .2];

annotation('rectangle',dim,'Color','red')
