Primitive

        Primitive 是一种面向图形开发人员的底层 API，它提供了对 WebGL 图形的直接访问。它通常用于描述⼀组简单的图形几何体。例如，我们可以使用Primitive来绘制点、线、多边形、体积、⽂本等基本图形。每个Primitive实例都可以设置不同的属性，例如颜⾊、边框、宽度、⾼度等

Primitive通常由以下几个部分组成

1、几何数据：几何数据定义了Primitive图元的三维形状，通常由顶点和索引组成

2、材质：材质定义了Primitive图元的表面外观，包括颜色、纹理等。

3、着色器：着色器是用于计算Primitive图元每个像素的颜色值的程序，它可以根据几何数据和材质计算出最终的像素颜色

用法：

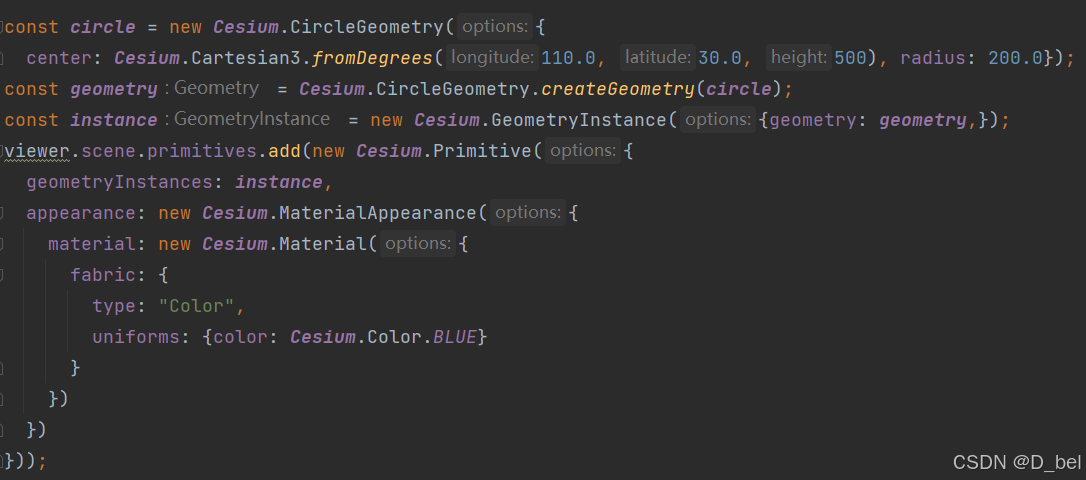

        使用Primitive创建圆并渲染到场景中，创建一个Primitive必须设置 geometry与  appearance  两个属性，才能在场景中渲染出来

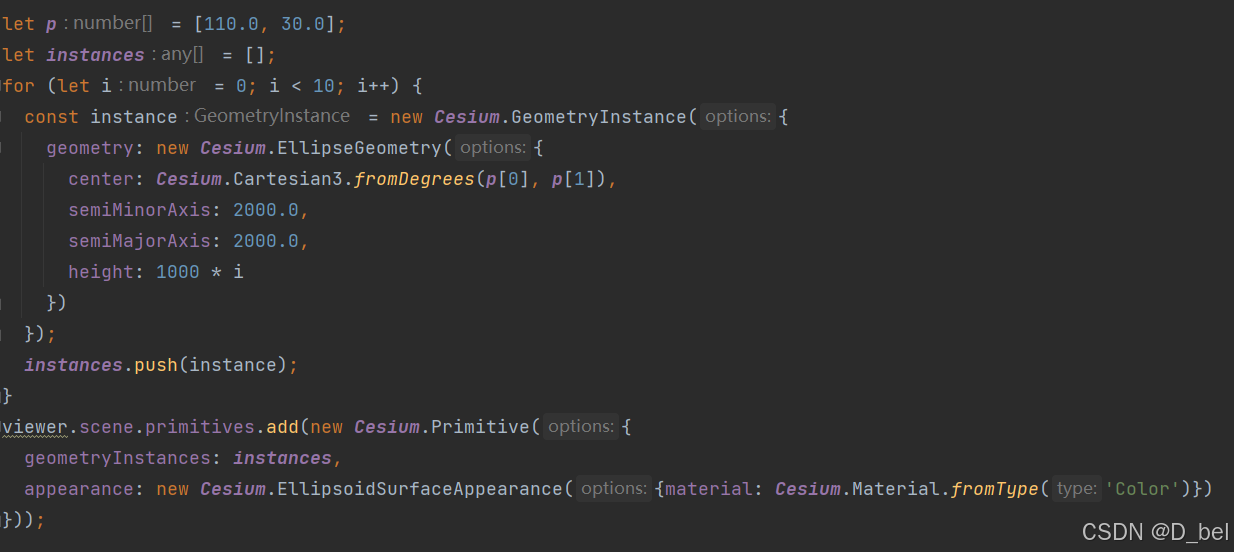

        每个Geometry是通过GeometryInstance来进行实例化的，通过GeometryInstance对Geometry进行实例化，同一个Geometry可以被实例化多次。这对于展示大量数据时很有用，比如有10万个BoxGeometry需要被显示，只需要创建一个BoxGeometry，然后通过GeometryInstance来设置每一个的大小、位置、颜色等

优点：

1、灵活度高，因为Primitive由Geometry和Appearance构成，我们可以单独修改它们

2、性能好，使用Primitive可以将多个Geometry合并为一个大的Geometry来减少CPU的使用，利用GPU

3、自定义渲染强，我们有很大的可编程性，可以操作顶点着色器与片元着色器

4、更接近 WebGL，可以优化渲染流程以提高性能

5、更易于扩展，Primitive图元可以更方便地扩展到大型数据集，而Entity则会遇到性能瓶颈

缺点：

1、对于动态数据不友好，使用primitive组合多个geometry时无法更新geometry

2、更难使用，Primitive图元需要更复杂的代码来创建和管理，因此对开发人员的要求更高

3、较少的⾃动性和灵活性，因为需要⼿动处理许多问题，例如碰撞检测、 ⾼级光照和渲染技术等

4、更难调试，Primitive图元更难调试，因为它们通常包含大量几何数据和着色器代码

Entity

        Entity 提供了一种更加高级别的数据驱动 API，它简化了数据和可视化的管理。每个Entity 都可以代表一个现实世界中的对象，并且可以携带各种属性（如位置、速度、模型、纹理等），这些属性会自动映射到底层的Primitive 上 。它通常用于描述具有坐标位置的实际对象，例如⻜机、汽⻋、楼 房、⼈物等。每个Entity实例都有不同的属性，例如位置、姿态、缩放、颜⾊、贴图等，并且可以通过编程⽅式创建、修改、删除

        Entity的优点是⾮常灵活和易于使用。由于Entity是更⾼层次的概念，因此它可以⾃动处理许多与底层图 形和几何形状相关的复杂性，例如纹理贴图、光照、碰撞检测等。它还可以与其他Cesium组件集成，例 如事件处理、拾取和相机控制等。

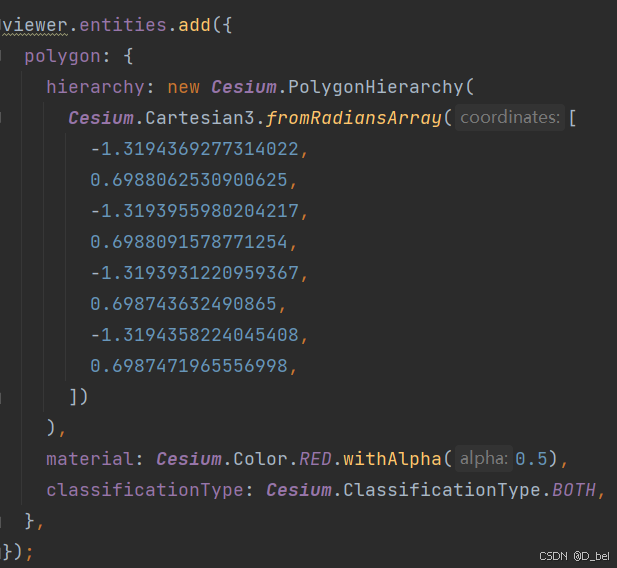

用法：

特点：

1、易于使用：封装了大部分细节，使得开发者可以专注于应用逻辑而不是图形细节

2、一致性设计：API 设计一致，易于理解和记忆

3、动态属性支持：Entities 支持动态属性，这意味着可以轻松地在运行时更改对象的属性，如位置、颜色和形状等

4、性能略逊于 Primitive：虽然封装了细节，但在大规模数据渲染时可能会略逊于直接使用Primitive

        总的来说，Entity和Primitive都是Cesium中强⼤的图形概念。Entity最终会转为primitive来进行渲染。Entity是一个封装了primitive的高级抽象。在某些情况下，可以在程序中混合使用，已实现最佳性能和易用性。

何时选择 Primitive 或 Entity

使用 Entity：

1、当需要快速开发原型或简单的应用程序时

2、当应用不需要极端的性能优化时

3、当团队成员不熟悉底层图形编程时

4、如果需要描述具有复杂属性和⾏为的实际对象

5、如果应用需要动态更新模型的位置、旋转或颜色，那么使用Entity 就更加方便，因为我们可以直接修改Entity 的属性，而不需要直接操作Primitive

使用 Primitive：

1、当需要极致的性能优化时

2、当项目涉及复杂的图形效果或自定义渲染逻辑时

3、当团队中有经验丰富的图形程序员时

4、如果只需要绘制简单的几何体，那么我们可以使⽤Primitive来获得更好的性能和控制

5、当需要在一个应用中渲染大量静态模型，而这些模型不需要任何动态属性更新（比如位置、旋转）。在这种情况下，使用Primitive 将更为合适，因为它避免了Entity 中不必要的数据更新开销，从而提高了加载效率
