DMX512协议及对接口电路的分析

1、DMX512协议简介

DMX 是Digital MultipleX 的缩写，意为多路数字传输(具有512条信息的数字多路复用”)。DMX512控制协议是美国舞台灯光协会(usITT)于1990年发布的灯光控制器与灯具设备进行数据传输的工业标准，全称是USITTDMX512(1990);

DMX512 在其物理层采用EIA-485差分信号，结合可变尺寸，基于分组的通信协议。它是单向的。DMX512不包含自动错误检查和纠正功能，因此不适用于危险应用，如烟火或舞台装置的移动。电磁干扰，静电放电，不正确的电缆端接，电缆过长或电缆质量都可能造成虚假触发，但是在连接控制器(如照明控制台)与调光器和特效设备等都有广泛应用。

2、DMX512协议分析

2.1、DMX512指令帧介绍：

每一个DMX 控制字节叫做一个指令帧，称作一个控制通道，可以控制灯光设备的一个或几个功能。一个DMX 指令帧由1个开始位(S)、8个数据位(D0-D8)和2个结束位(E)共11位构成，采用单向异步串行传输，如图1所示。

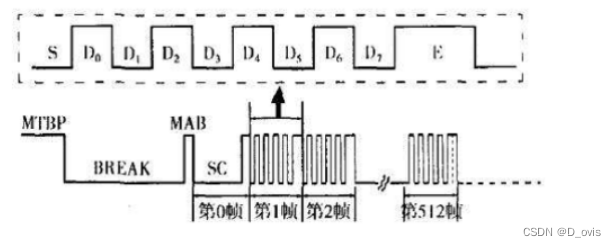

图1 DMX512 定时程序的帧结构(上图)和信息包结构(下图)

图1 中虚线内控制指令中的S 为开始位，宽度为一个比特，是受控灯具准备接收并解码控制数据的开始标志;

E为结束位，宽度为两个比特，表示一个指令帧的结束;

D0～ D7为8 位控制数据，其电平组合从00000000一11111111 共有256个状态(对应十进制数的0～255)，控制灯光的亮度时，可产生256个亮度等级，0000~ (0)对应灯光最暗，11111111(255)对应灯光最亮。

DMX512指令的位宽(每比特宽度)是4 us，每一个指令帧11位，故指令帧宽度为44 us，传输速率为1/44us = 250 kbps。

2.2、DMX512信息包

一个完整的DMX512信息包(Packet)由一个M
