1、 DMX512协议特点：

（1）采用RS-485总线收发器，差分电压进行传输的，抗干扰能力强，信号可以进行长距离传输；
（2）不论调光数据是否需要改变，主机都必须发送控制信号。
（3）由于数据帧之间的时间小于1s，所以在1s内没有收到新的数据帧，说明信号已经丢失；
（4）因为是数据是调光用的，使用环境是不做安全要求的设备，并且是不间断传输的，所以不需要复杂的校验。

2、波特率：250000

一个bit位 4us
8个位(Slot:x) 4*8=32us，x是从1到512

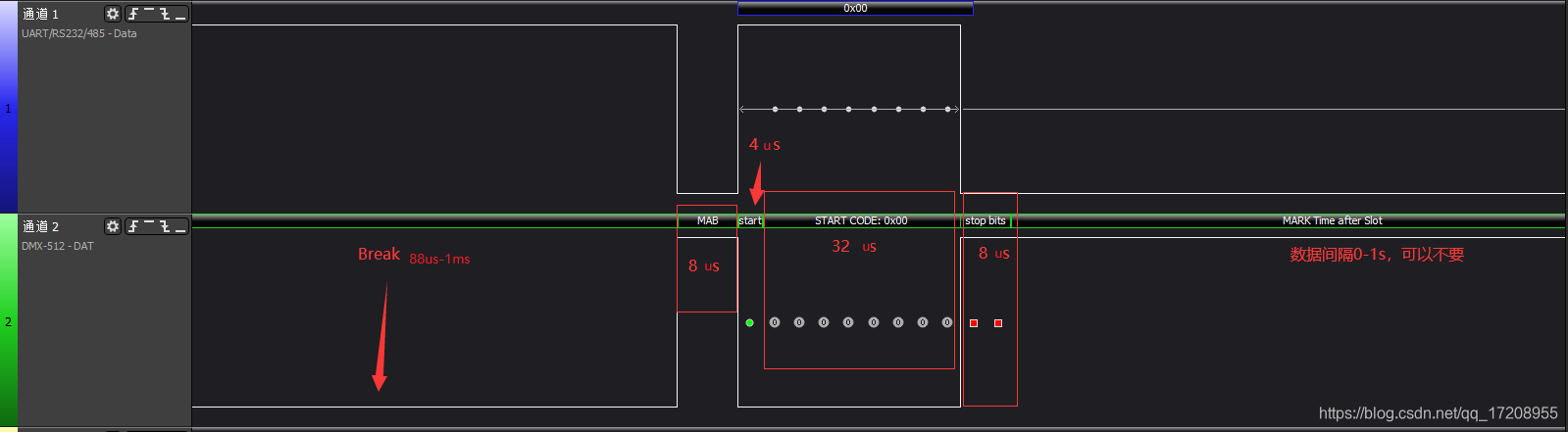

如图：在这里插入图片描述

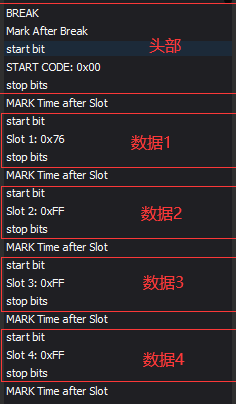

3、下面是一帧数据的顺序

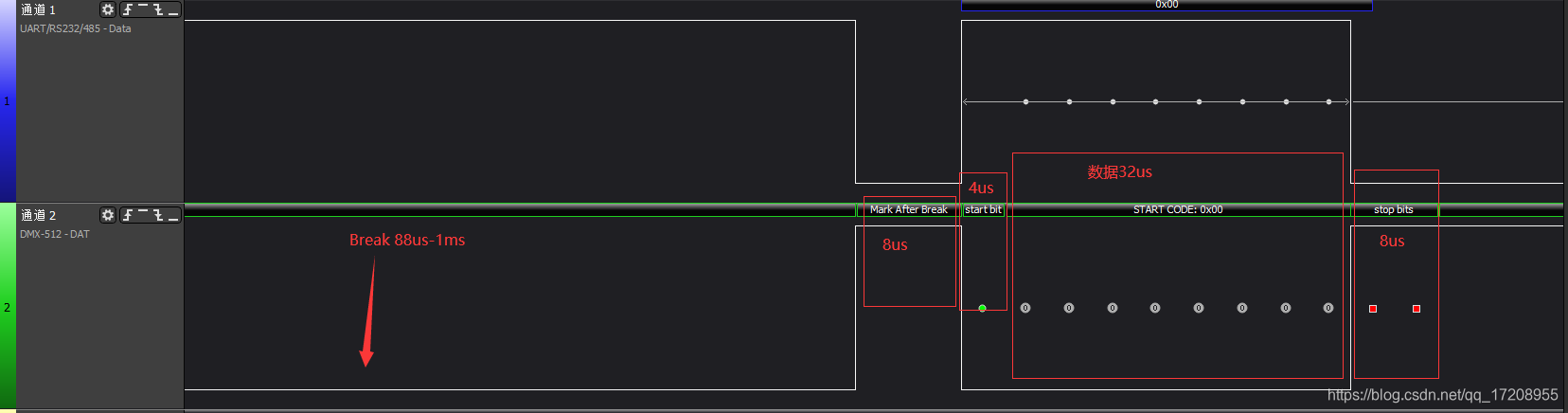

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MSE3qPwQ-1617359767421)(E:\记录\DMX512\break.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-sru7AybM-1617359767426)(E:\记录\DMX512\头.png)]$

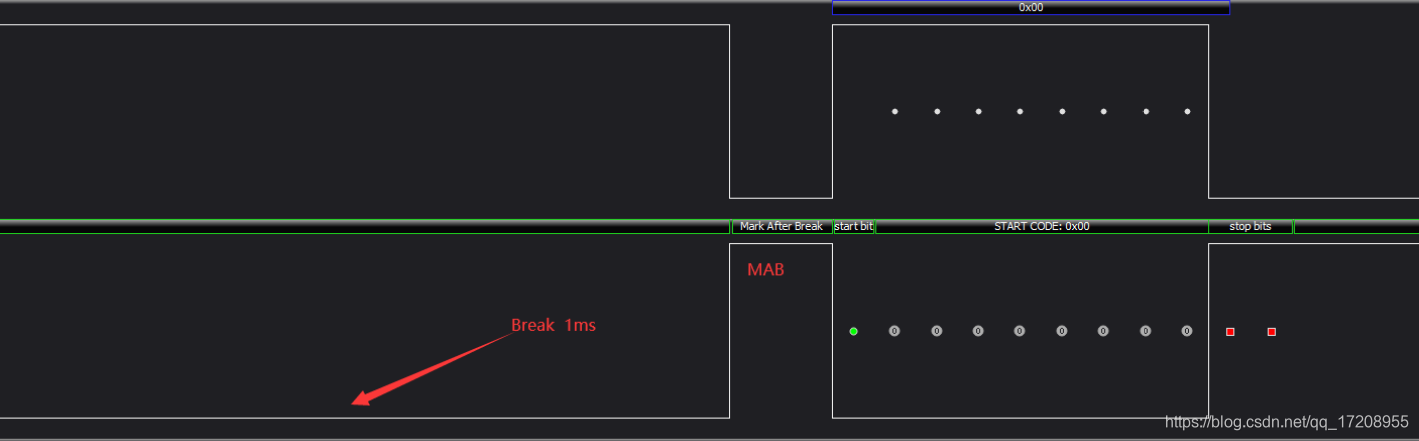

break 					88us(范围是88μs——1ms)
MAB（Mark After Break）	8us 两个bit位的时间，高电平
start bit				4us 是低电平
Start Code（SC）		32us，8个位,是一段低电平，必须要有，串口表现中数据是0，接收时作头的一部分
stop			8us 两位结束，是高电平
MTBP	0-1s(MARK Time aftet slot，每一个数据间隔的空闲时间，是高电平，可以不要。

以上是数据头。

5、一帧数据包括 start + Slotx: + stop + MTBP = 4+32+8+0=44us

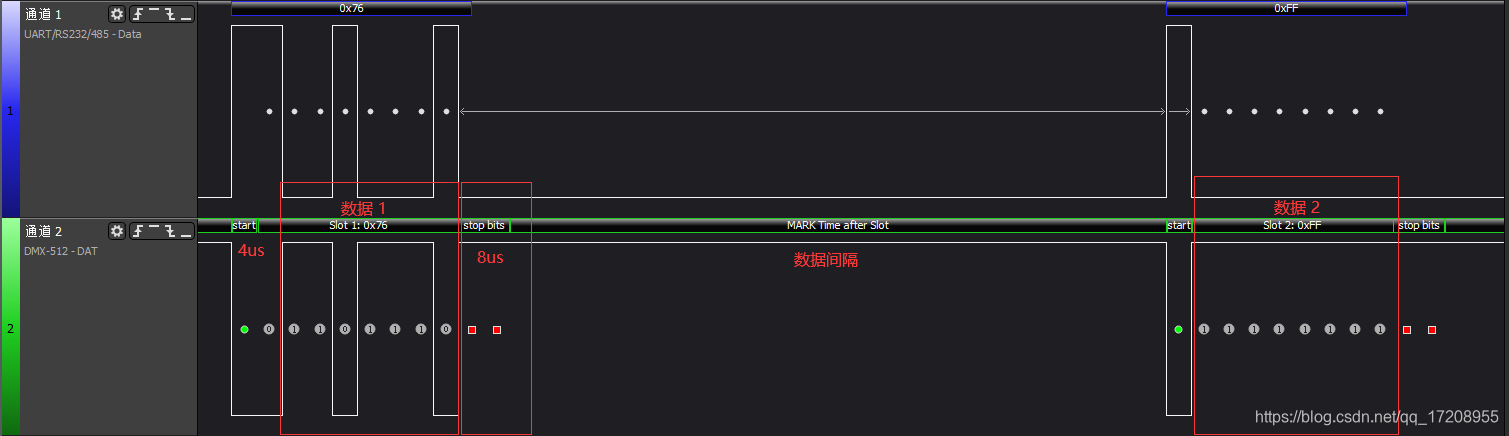

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BeajRwP2-1617359767428)(E:\记录\DMX512\数据格式.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2NbBgdMS-1617359767430)(E:\记录\DMX512\数据.png)]$

MTBP 空闲时间TX都是高电平，数据停止位也是高电平。
