重定位PC相对引用(PC-relative reference relocation)

目录

• 链接符号引用重定位
• • 简介
  • 例子
• 重定位条目
• • 简介
  • offset
  • type
  • symbol
  • addend
• 重定位PC相对引用
• 重定位PC绝对引用



链接符号引用重定位

简介

我们知道一个.c文件可以被编译为.o文件，即目标文件，而假如一个.c中引用了别的.c中的函数或者是变量，这时候的.o其实是不知道引用函数实际的内存位置的，也就无法跳转，这就需要【重定位】的操作了，而针对函数名（也是符号）的重定位

例子

我们编写两个.c文件，分别是main.c和func.c，main.c引用了func.c中的func函数

// main.c
int func(int x, int y);

int main()
{
	int c = func(1, 2);
	return 0;
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8

// func.c
int func(int x, int y)
{
	return 2*x + y;
}

• 1
• 2
• 3
• 4
• 5

我们使用gcc来编译出两个.o文件，使用如下命令将会生成main.o与func.o

gcc -c main.c func.c

• 1

然后我们对main.o与func.o反汇编，使用如下命令可以生成main_dump.txt与func_dump.txt的反汇编文件

objdump -d main.o > main_dump.txt
objdump -d func.o > func_dump.txt

• 1
• 2

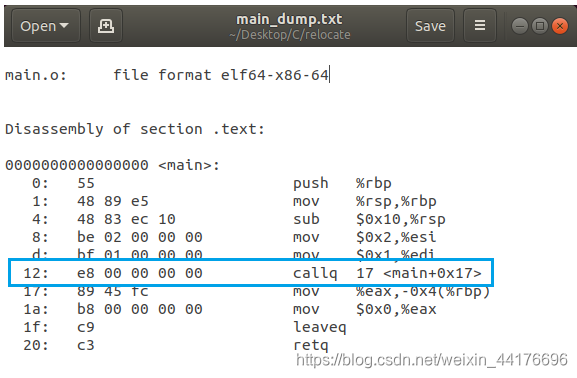

因为main.c调用func.c而func.c并未调用其他函数，所以我们查看main.o反汇编结果，如下图蓝色区域，因为在链接之前每个.c相对是独立的，并不知道如何跳转到其他文件的函数，所以无法正确的写成跳转指令

但是我们将两个.o文件进一步编译成可执行文件，并查看其反汇编。执行以下命令做进一步的编译，将main.o和func.o链接进而生成exe可执行的二进制文件

gcc -o exe main.o func.o

• 1

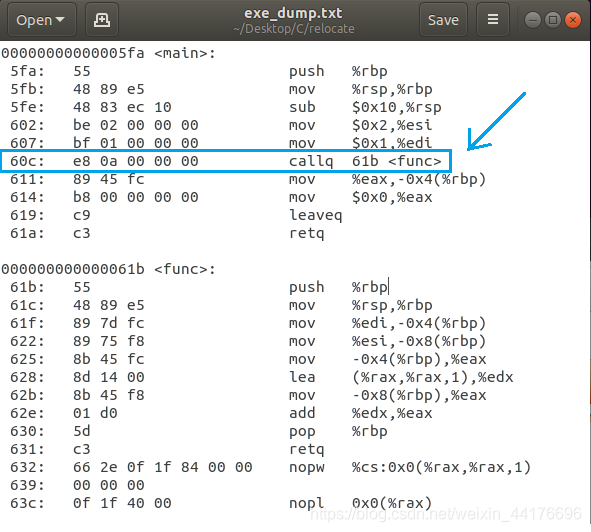

如图

我们对exe反汇编，得到exe的汇编代码

objdump -d exe > exe_dump.txt

• 1

发现可以正确的跳转到func所指定的地址，这是我们想要的，也是链接中重定位所做的功劳

重定位条目

简介

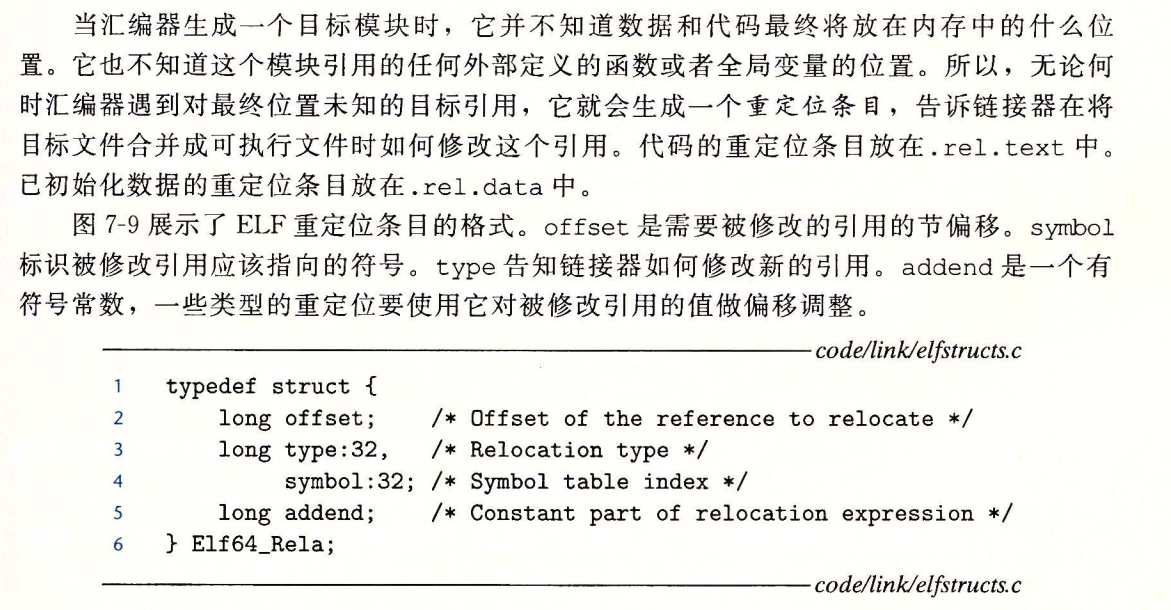

----引用自《深入理解计算机系统》

但是书上讲的很抽象，而且没有例子，接下来简单解释以下这些条目中各个符号的意义

offset

因为在链接之前，每个.c相当于一个独立的部分，我们称之为【节】，而offset表明这个符号引用相对于【节】起始处的偏移（其实就是相对地址）

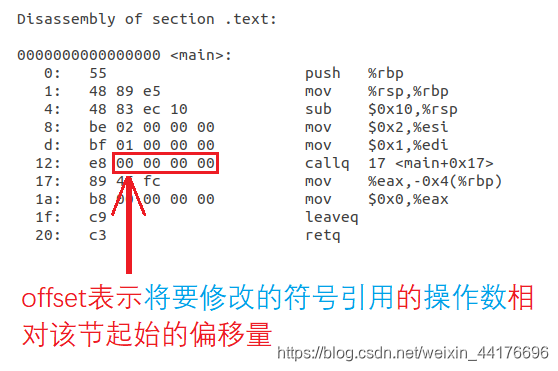

值得注意的是，这个offset指向的是callq指令中需要被修改的操作数，而不是callq指令本身

如图 main.c 的节

type

是何种重定位方式，因为编译的时候可以有很多种重定位方式，但是接下来只讨论书上描述的比较难懂的【重定位PC相对引用】

symbol

即这个引用指向的是哪个符号，比如main.c引用func函数那么就指向func函数

addend

在PC+偏移跳转计算实际地址时用到的计算偏移，待会会讲解

重定位PC相对引用

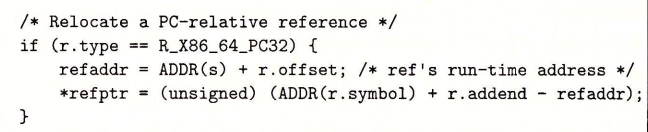

这里是书上讲的比较晦涩的地方，书上直接给出了公式

这个公式很难懂，但是我们可以翻译一下。仍然以main.c引用func.c为例子

符号	意义
ADDR(s)	main节在实际的可执行文件中，位于内存的实际地址
ADDR(r.symbol)	func函数在实际可执行文件中，位于内存的实际地址
r.offset	上文提到的offset，计算出需要修改的引用的操作数相对main节的偏移
r.addend	上文提到的addend，计算实际callq语句操作数时需要用到的计算偏移

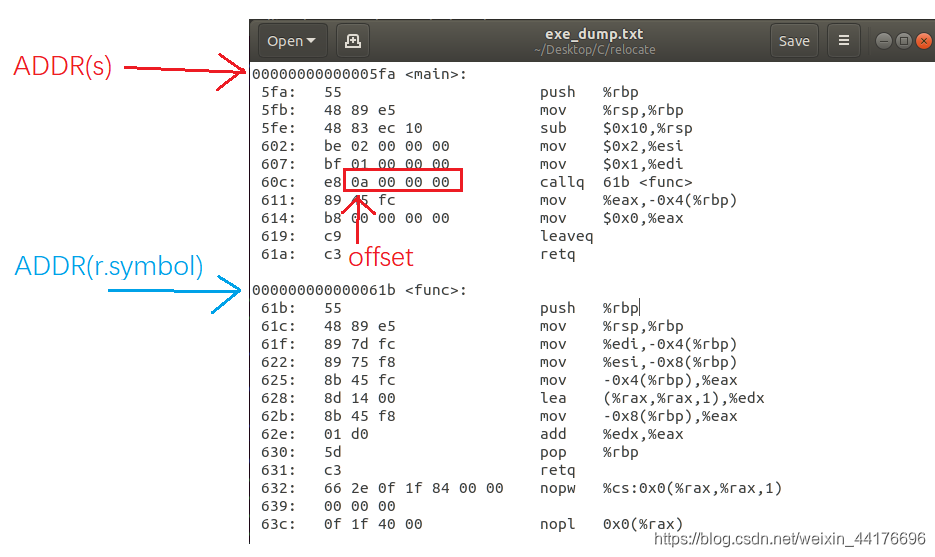

结合exe可执行文件的反汇编代码，我们进一步理解：

现在再来看这个公式，其中offset为0x13，根据上面offset定义推得

refaddr            	= ADDR(s)        + r.offset
要修改的引用的实际地址 	= main函数实际地址 + 要修改的引用的相对地址
0x60d				= 0x5fa			 + 0x13

• 1
• 2
• 3

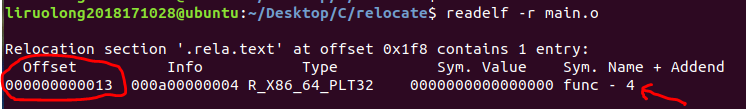

addend是由命令查看精灵 ELF readelf -r main.o查询得的

*refptr 	= ADDR(r.symbol) + r.addend - refaddr
修改后的内容x	= func函数实际地址 + 计算偏移 	- 要修改的引用的实际地址
0xa			= 0x61b			 + -0x4		- 0x60d

注：
因为是【PC+偏移】寻址，修改后的内容x就是call的操作数
要想使跳转到func函数，就需要【PC+x = func函数实际地址】
PC + 0xa = 0x611 + 0xa = 0x61b 确实是func函数的地址，达到效果

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8

注：此处r.addend=-4，是因为要修改的操作数地址（refaddr）和该操作数所在指令的下一条指令地址（即PC）相差4字节。因为操作数是4字节的，填充操作数之后，才是下一条指令的地址（PC），所以做差之后，要补偿操作数占用的4字节地址回去。

换句话说，call的操作数有 x 字节，r.addend的就等于 -x

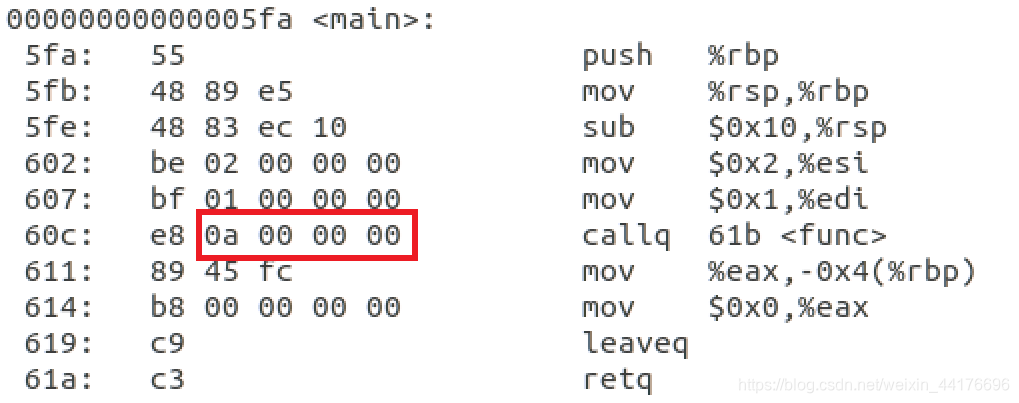

可以看到编译后的结果，也就是链接的时候修改后的结果，确实是0xa（小端表示牢记于心）

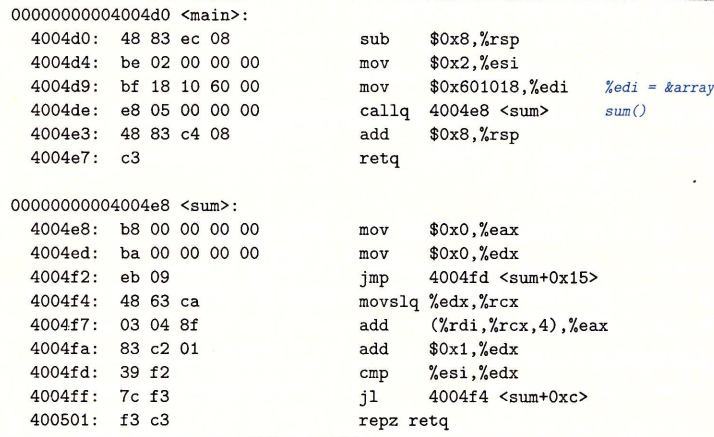

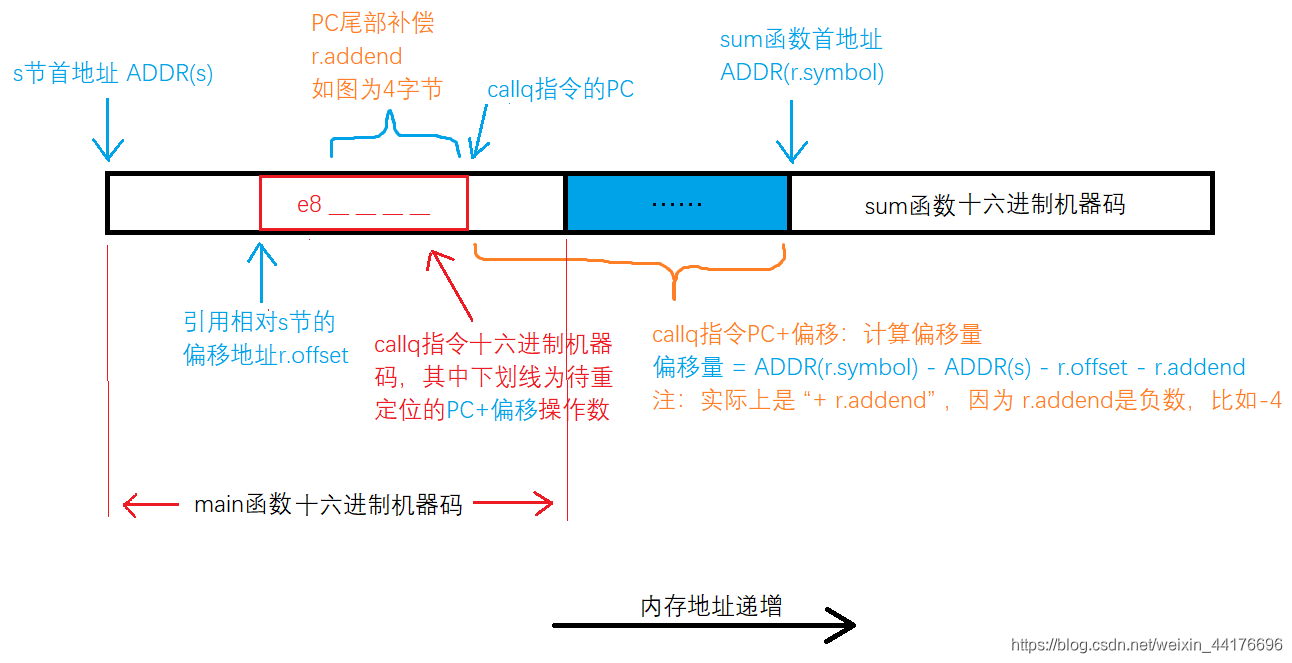

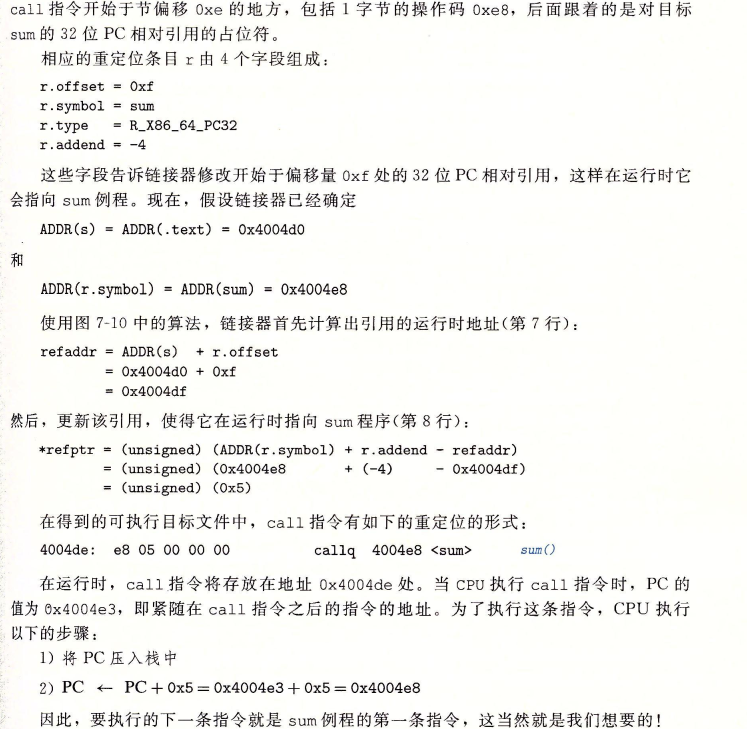

附：图解，以main函数调用sum函数为例

现在再看书上的公式是否变简单了？

重定位PC绝对引用

这个简单，没有那么多做差和偏移，直接将实际的func函数的地址赋值给操作数，但是一般用于外部变量数据的引用中
