3.重建大师-GEngine引擎介绍

摘要：本文主要介绍人工智能建模引擎GEngine的工作原理、设置以及使用示例。

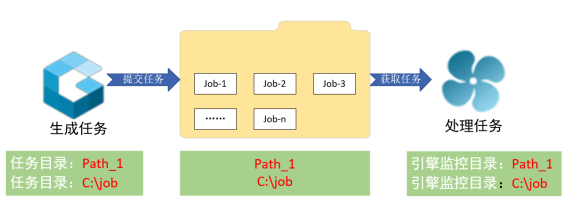

1.GEngine工作原理

工程任务目录：定义当前工程的任务路径，当前工程提交的任务均存放在该路径下，等待引擎接受处理。

引擎监控目录：定义本机引擎获取任务的路径，引擎目录可根据需求任意指定。

工程缓存目录：存放任务处理过程中的临时文件，路径需要设置在本地磁盘下。

通过Get3DCluster设置任务目录，提交的任务存放在任务目录下；通过GEngine设置引擎监控目录，引擎在这个目录下获取Get3DCluster提交并存放在目录下的任务，GEngine读取任务信息（AT_job/Reconstruction_job），处理任务并输出结果。

2.GEngine介绍

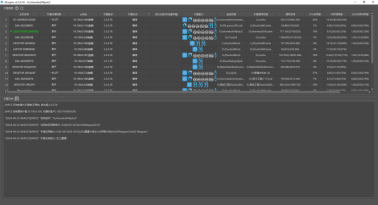

图 GEngine引擎界面

GEngine引擎界面，节点信息列表、引擎日志两个模块。

节点信息列表模块中包含主机名称、IP地址、引擎版本、引擎状态、引擎能力、任务目录、引擎缓存目录、缓存空间、CPU利用率、内存使用率、GPU内存利用率。

表 引擎信息任务栏说明

主机名称	设备名称
IP地址	设备IP地址
引擎版本	GEngine引擎版本
引擎状态	未启动（关闭）、等待（开启未接受任务）、运行（任务运行中）、异常（异常退出）
引擎能力	设置引擎能力，引擎只处理具备该处理能力的任务。 空三：提点、匹配、小块平差、整体平差；重建
监控目录	设置监控目录
引擎缓存目录	设置引擎缓存目录
缓存目录剩余空间	工程缓存盘，已使用空间/硬盘空间
CPU利用率	cpu占用百分比
内存使用率	内存，已使用内存/节点内存
GPU内存利用率	显存，已使用显存/节点显存

3.GEngine设置

引擎设置功能在节点信息列表中，单击右键或多选后单击右键跳出，设置功能如下图所示：

图 引擎设置菜单

引擎设置中的功能均支持单个操作或多选批量操作。

表 GEngine菜单说明

刷新引擎信息	刷新
修改监控目录	修改引擎监控的任务目录
修改缓存目录	修改缓存存放目录
设置引擎能力	获取接收空三/重建任务的能力
设置一机多开	一台机器同时接受多个任务，多开数支持最大4
复制引擎设置	复制监控目录、引擎能力、缓存目录
粘贴引擎设置	将复制的信息，应用到选中的引擎
开始引擎	开始接受任务
停止引擎	停止接受任务
查看引擎数据库	查看任务数据库
更新引擎版本	手动更新版本

3.1一机多开

在一机多开设置界面，设置一机多开数即可控制引擎多开。

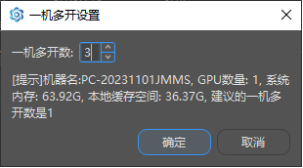

图 一机多开

​​​​​​​3.2引擎能力

勾选即表示设置具备该任务的获取及处理能力。

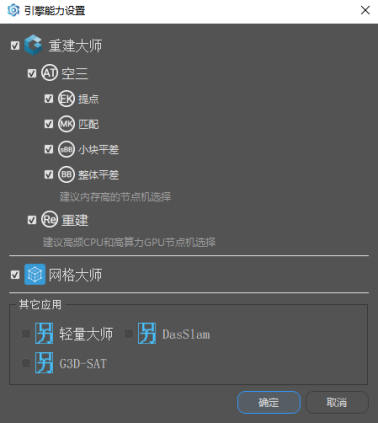

图 引擎能力设置

图 任务目录设置

4.使用示例

4.1单机处理示例

例：使用重建大师单机处理1000张影像，电脑硬盘包含系统盘C和数据盘D，影像数据和工程数据均需要存放在硬盘D中。

• 新建G3D工程单机工程A

工程名称：单机工程A

工程位置：D:\重建大师工程

图 新建工程

• 任务目录设置、引擎目录设置

1. 重建大师软件左上角菜单栏，设置，打开任务目录设置。

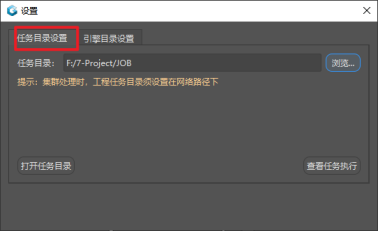

图 任务目录设置界面入口

1. 按以下参数设置工程任务目录、引擎目录、缓存目录。

工程任务目录：D:\job

引擎目录：D:\job

缓存目录：D:\cache

图 设置界面

总结：若建单机工程A，任务路径设置为D:/jobA；单机工程B，任务路径设置为D:/jobB。引擎目录设置在D:/jobA即运行单机工程A工程提交的任务，引擎目录设置在D:/jobB即运行单机工程B工程提交的任务，同一任务路径下任务按提交顺序运行。

​​​​​​​4.2集群处理示例

工程任务目录、引擎目录、缓存目录如下图：

设置引擎数：2

设置完成后，点击启动引擎。

• 提交空三任务
• 设置其他引擎

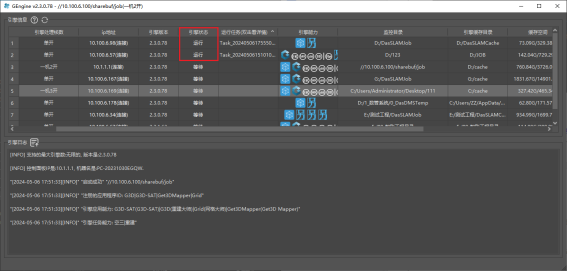

打开其他节点引擎，设置监控目录，

引擎状态从等待修改为运行；

查看主界面左下角信息，引擎数：2；运行的引擎数：2。

注意：以下路径均为自定义路径，可替换为其他任意路径。需要注意的是集群处理任务时，所有节点需在同一局域网下，原始影像、工程目录、工程任务目录需要集群下每一台设备均可访问读写。
