用STC-ISP生成定时器代码

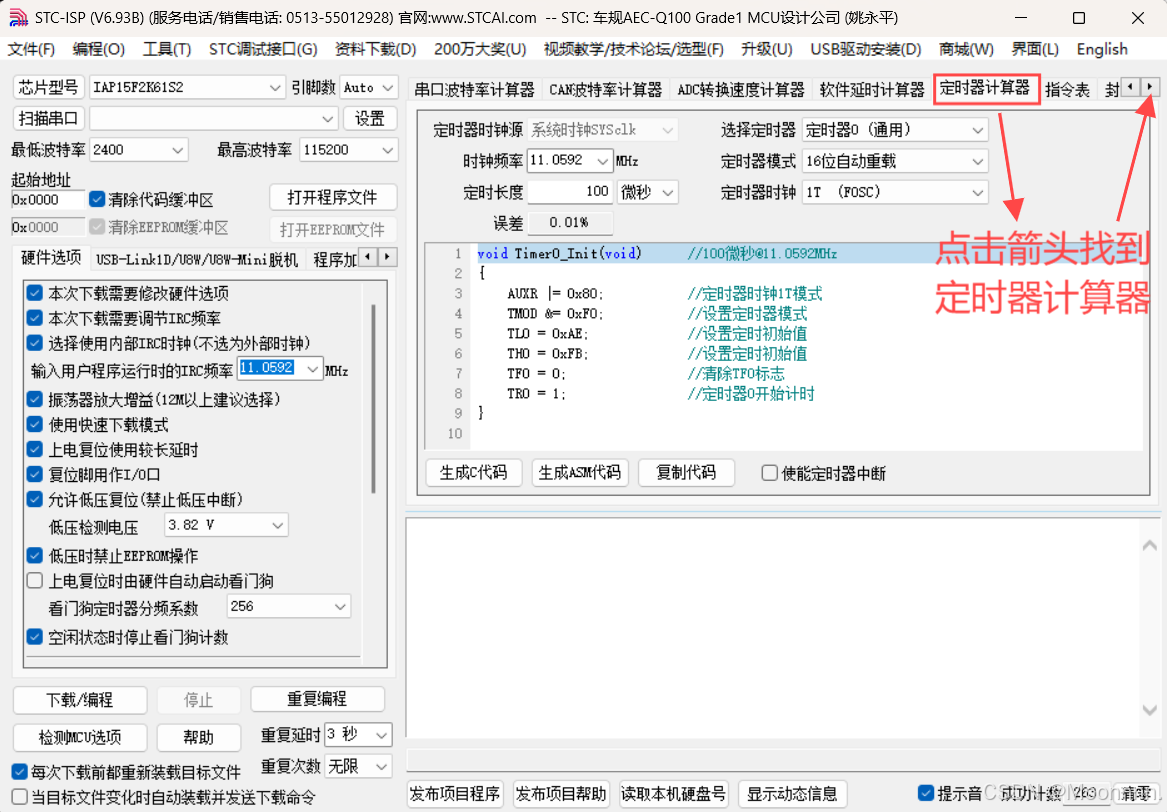

1.进入软件后找到定时器计算器

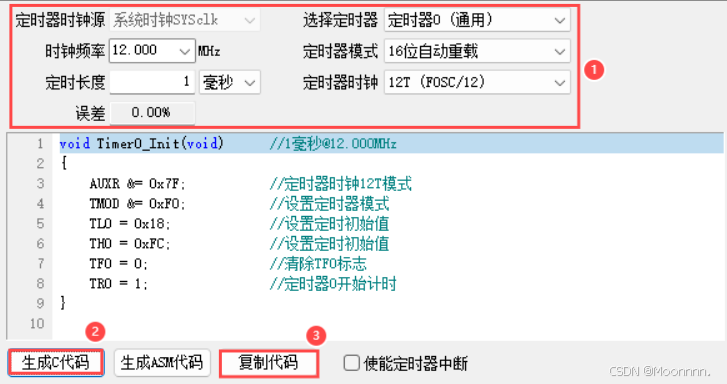

2.按着需求进行配置,然后生成代码再复制代码即可



[注意]

1.这里是按照蓝桥杯的单片机进行配置的,并不是所有的定时器函数都这样设置,需要自行配置

2.在选择定时器模式时,需要注意是否可以自动重载

3.复制完该代码后,还需要加入两行代码

    ET0 = 1;    //定时器中断0打开
    EA = 1;     //总中断打开

完整的代码为

/* 定时器0中断初始化函数 */
void Timer0Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TL0 = 0x18;		//设置定时初始值
	TH0 = 0xFC;		//设置定时初始值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0 = 1;    //定时器中断0打开
	EA = 1;     //总中断打开
}



### STC-ISP SEG代码示例 对于STC单片机开发环境而言,SEG代码主要用于配置和生成特定功能的初始化设置。以下是基于STC89C52RC微控制器的一个简单SEG代码实例,该实例展示了如何通过STC-ISP的SEG脚本时,通常会指定一些必要的参数,比如晶振频率、看门狗状态等,并且还可以加入自定义指令以实现更复杂的功能定制化需求。下面是一个简单的SEG文件例子: ```seg // 设置系统工作模式 SYSCLK = 11.0592MHz; WDT = Disable; // 定义端口方向 P1M1 = 0x00; P1M0 = 0xFF; // P1全部设为推挽输出模式 // 初始化延时函数所需变量 DELAY_INIT(); // 主循环部分 while (true){ LED_ON(); delay_ms(500); LED_OFF(); delay_ms(500); } ``` 此段代码设置了系统的时钟源为11.0592 MHz晶体震荡器,并关闭了看门狗定时器;接着将P1端口配置成推挽输出方式以便驱动连接在其上的LED灯;最后实现了每半秒切换一次LED亮灭的效果[^1]。 需要注意的是上述代码仅为示意性质,在实际应用中还需要根据具体硬件平台调整相应的寄存器值以及其他细节之处。此外,为了确保能顺利编译并通过STC-ISP上传至目标板卡上运行,应当遵循官方文档给出的相关指导说明进行操作[^4]。 #### 2. 使用STC-ISP加载SEG文件 完成SEG文件编辑之后,可以通过STC-ISP图形界面轻松地将其烧写入MCU内部Flash存储空间内执行。启动STC-ISP应用程序后,按照如下流程操作即可完成整个过程: - 连接好编程接口线路; - 打开“在线调试/编程”选项卡下的“自动识别型号”,等待设备被正确检测出来; - 切换到“文件->打开项目/文件...”菜单项选择刚才准备好的`.seg`格式文本档; - 点击“开始编程”按钮直至提示成功结束为止。 这样就能让所设计的应用逻辑固化于芯片之中长期稳定运作了[^3]。
