硬件工程师零基础入门教程（一）

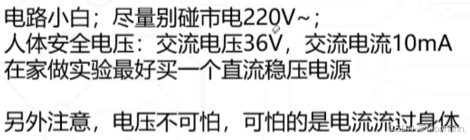

1.电路设计安全要点

直流稳压电源可以将220V的高压交流电转换成低压直流电。

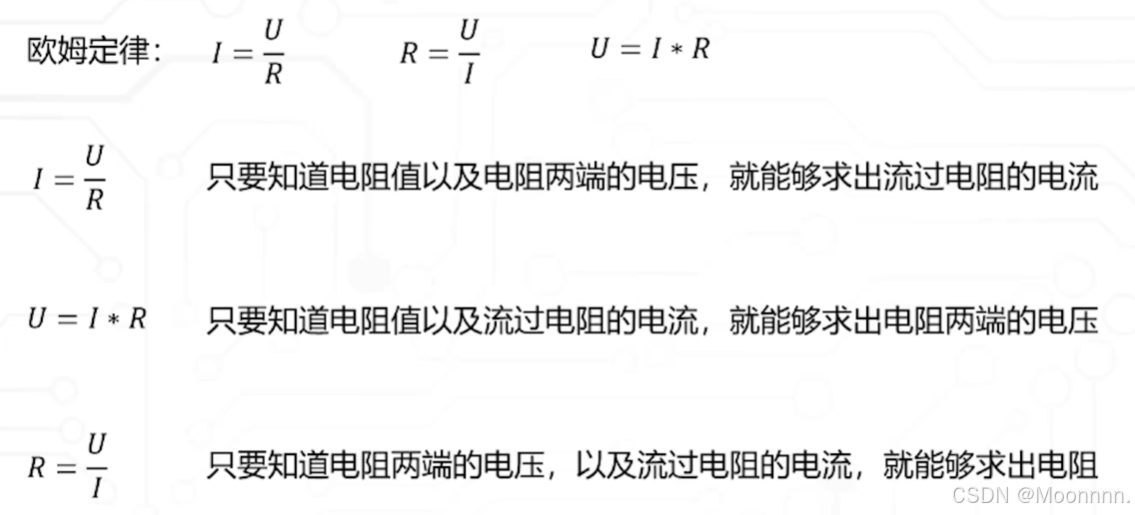

2.欧姆定律

描了电阻R、电流I和电压U三者之间的关系。

平时做电路设计时，所用的电阻一般都是千欧级别的。

常见的直流电压有24V、15V、12V、5V、3.3V、2.5V、1.8V、0.85V等。

• 测电压时万用表与被测元件并联
• 测电流时万用表需串联到被测电路中，红入黑出

[注意]由于万用表也有内阻，所以在测量时，只有测一些阻值远远大于万用表内阻的电阻，所得的测量结果才会准确。

3.电阻的阻值识别

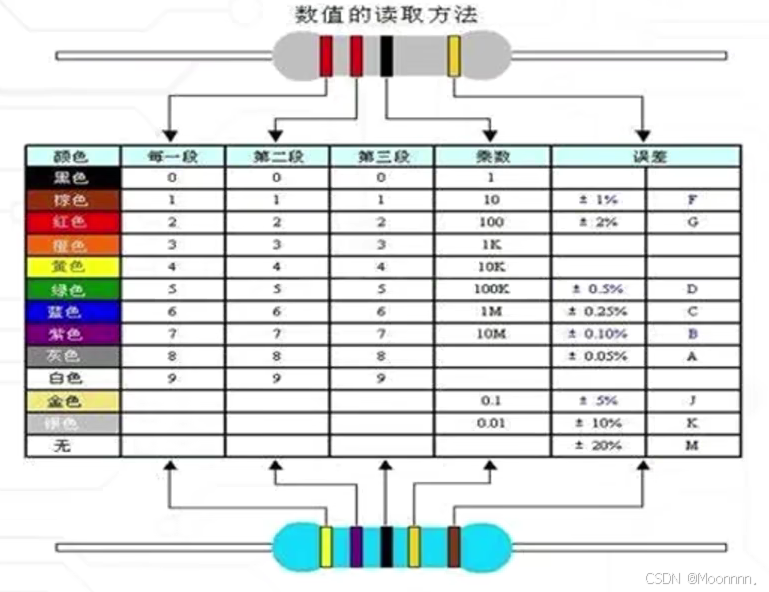

直插电阻：一般有两种类型，一种电阻有四个色环，一种电阻有五个色环。

对于有四个色环的电阻，前三个色环主要用来表示电阻值的大小，最后一个色环用来表示精度。

对于有五个色环的电阻，前四个色环主要用来表示电阻值的大小，最后一个色环用来表示精度。

用来表示电阻值大小的色环比较接近，用来表示精度的色环的间距会大一些。

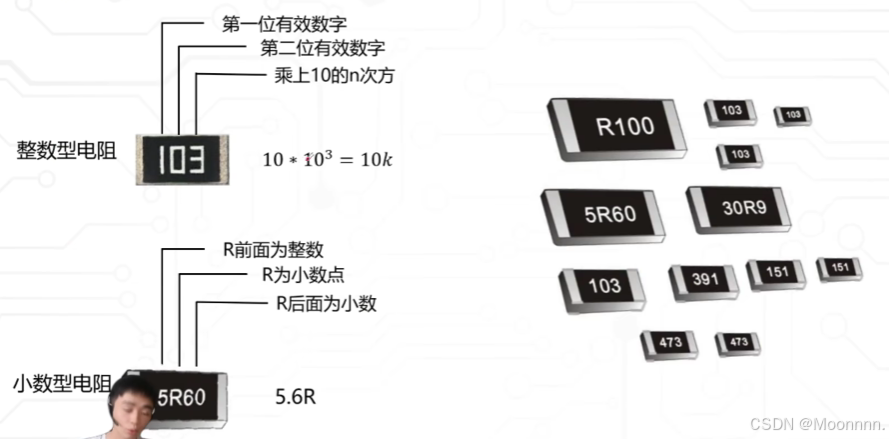

贴片电阻

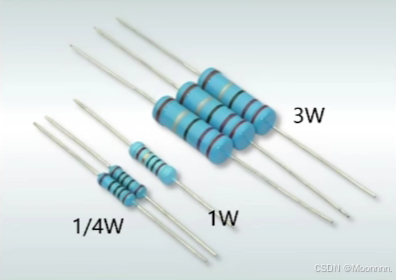

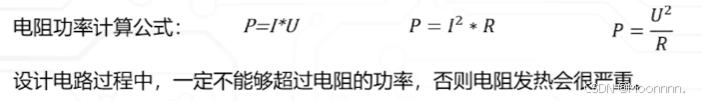

4.电阻的功率

5.电阻的限流作用

当供电电压大于负载的工作电压时，可以利用电阻限流。

注意：电路中不能超过电阻的功率，同时尽可能只工作在供电电压与负载工作电压相差不大或者工作电流很小的场景。

LED有正负之分：长脚正，短脚负。

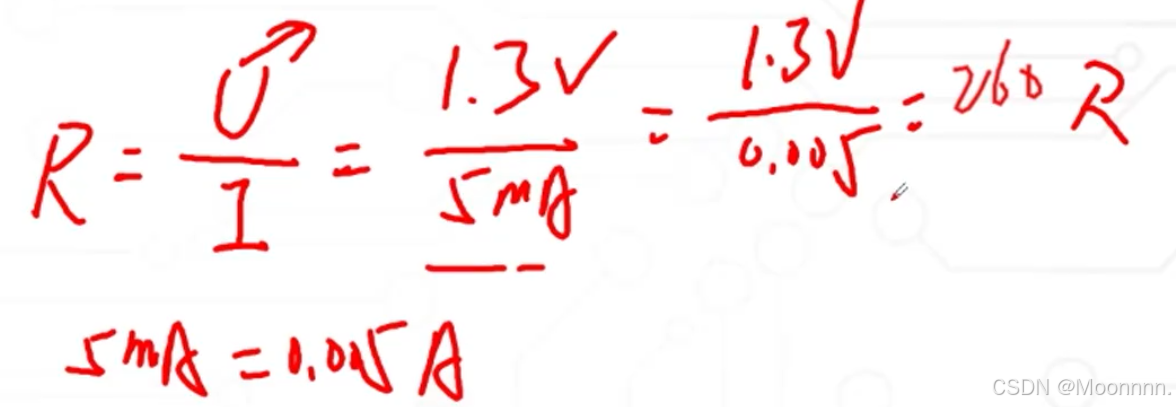

限流电阻阻值计算方法：

常用的单位换算关系：

6.电阻的分流功能

并联电阻分流。

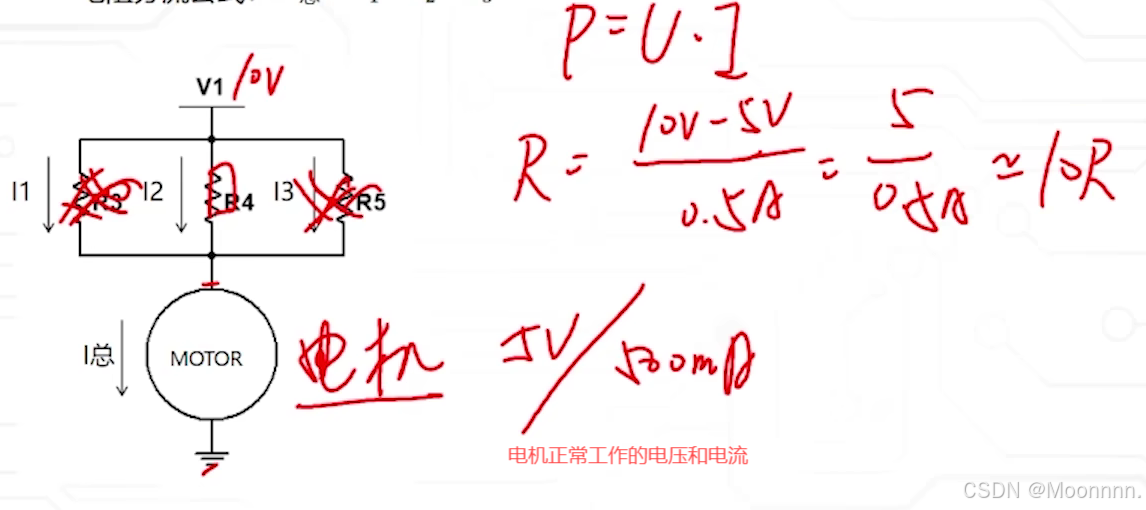

假如只加入一个限流电阻，此时流过电机的电流等于流过电阻的电流，电阻损耗的功率会比较大。

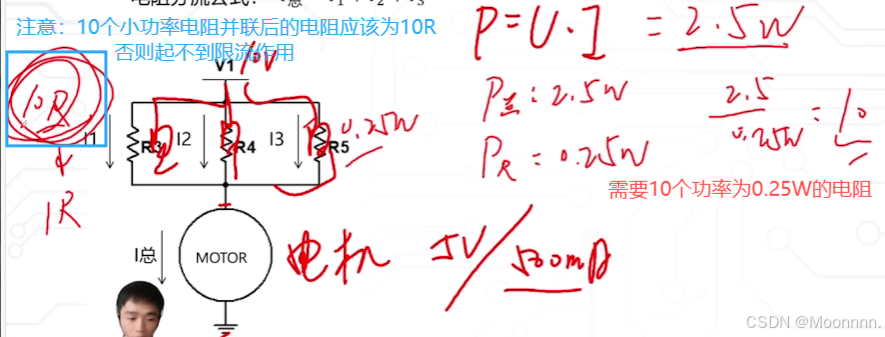

利用电阻的分流作用，可以给一些功率比较大的负载起到限流的作用，如果不分流就需要用一个功率很大的电阻，假如没有功率很大的电阻，就可以用多个小功率电阻进行并联，然后再接到电路中进行限流。

7.电阻的分压功能

 串联电阻分压。

8.电容是什么

电容简单来说是两块不连通的导体加上中间的绝缘材料

可以通过控制中间绝缘材料的材质以及两个导体之间相对面积的大小来控制电容量的大小

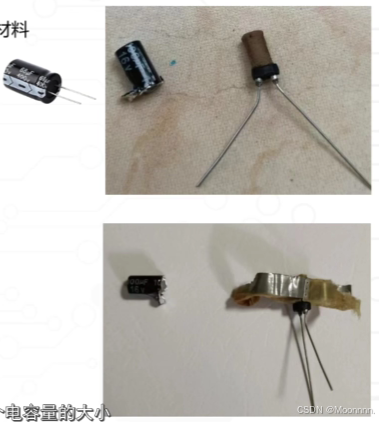

下图为被拆解的电解电容的内部结构

 电解电容有正负极之分，正负极反接电容会炸。

有灰色标识的是负极。长脚是正极，短脚是负极。

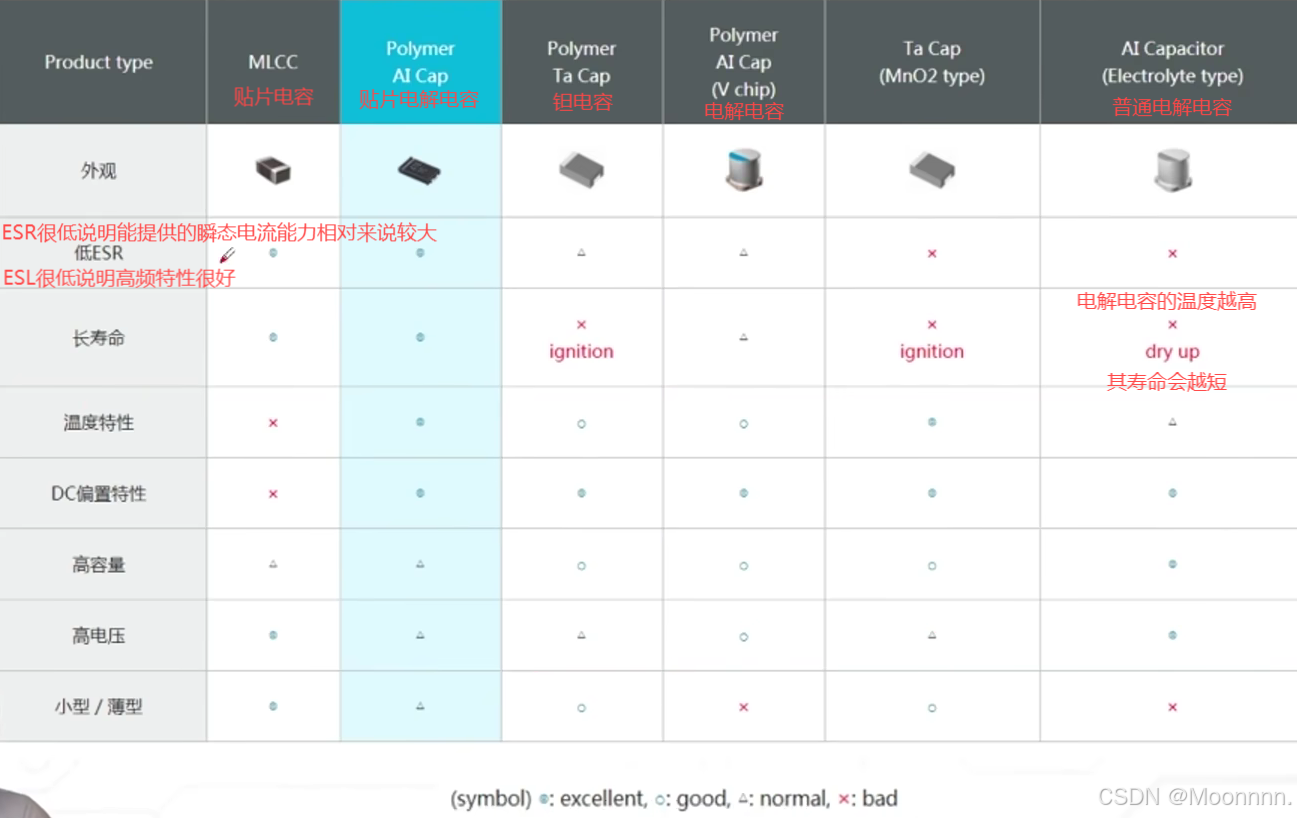

9.常见电容特性

cbb电容，无正负极之分，这种电容的耐压可以做到很高，高频特性相对来说较好。

固态电解电容，温度特性更好。

贴片电解电容。

10.电容两端电压不能发生突变特性

电容两端的相对电压不能突变，只要电容不充电或放点，电容两端的电压届不变。

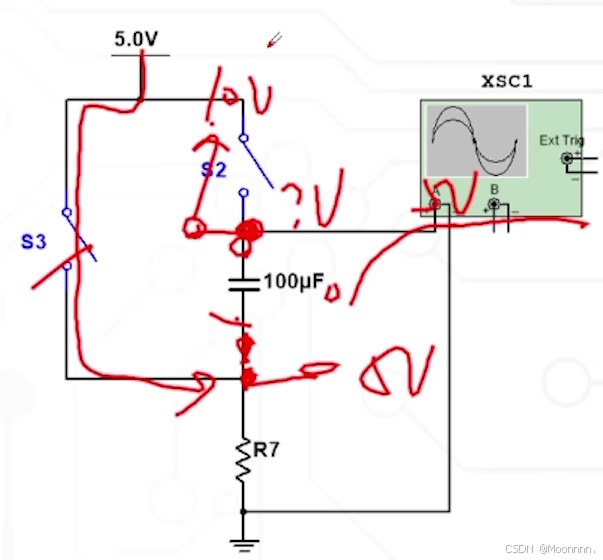

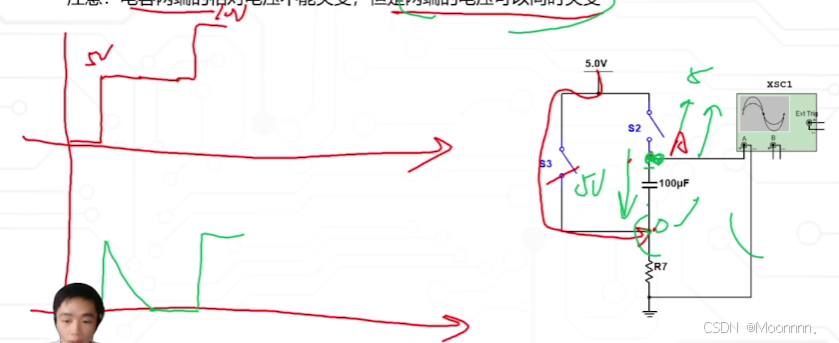

注意：电容两端的相对电压不能突变，但是两端的电压可以同时突变。

电容两端的电压等于零时，可以将电容看做一根导线。

在平时设计电路时，假如电源输入端有一个非常大的电容时，可能会加一些NTC的热敏电阻来抑制它上电瞬间的脉冲电流。

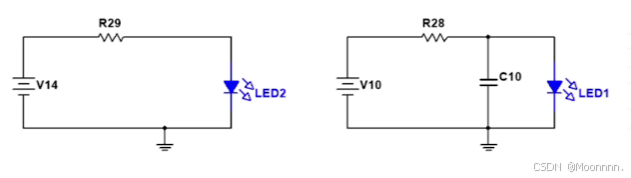

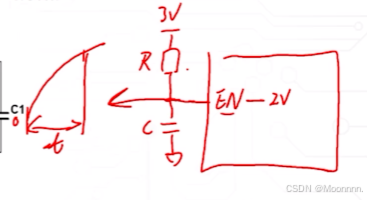

11.利用电容的储能特性实现上电延时

电容可以简单理解成一个小电池。

电容的充电速度与电容大小以及充电电流有关。

电容的充电时间常数：τ=R*C

在上式中电阻R决定了充电电流，电容C是电容容量大小。

通常认为3~5τ之间电容就已经完成充电了。



12.电容的储能特性实现断电延时

利用电容的储能特性可以实现关断延时。

13.电容的稳压功能和滤波功能

无论是低频的储能滤波还是高频的噪声滤波，最终的目的都是为了稳定电容两端的电压。

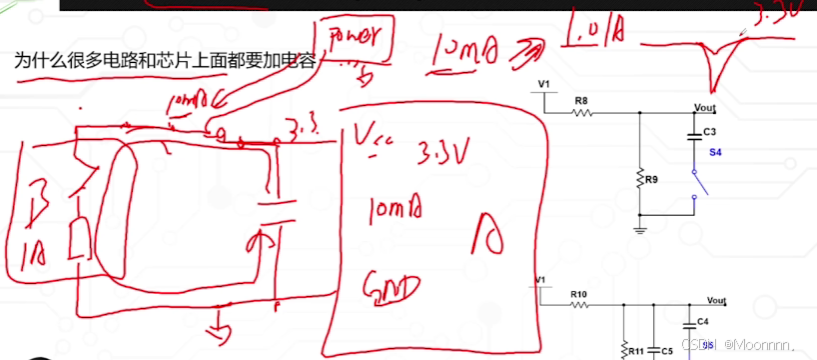

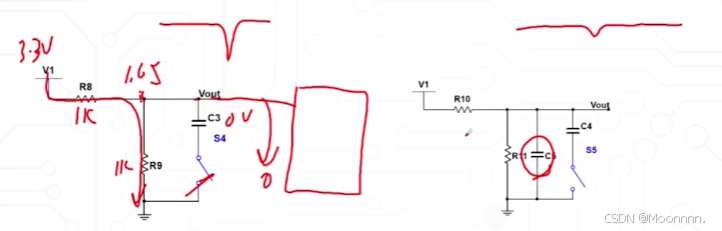

供电不足时，3.3V会有一个电压跌落，电压跌落很容易导致芯片或电路出现工作异常的状态，比如死机、复位等。加入电容可以有效的避免该问题。

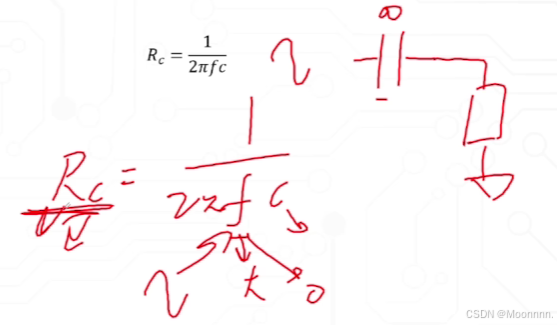

14.容抗的计算公式

电容在频率越高时，阻抗越小，频率越低时，阻抗越大。

 电容有隔直通交的特性。

• 从电压角度理解

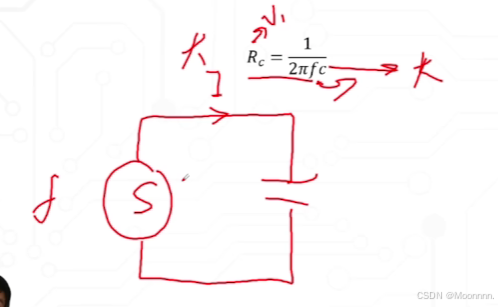

因为直流电的频率为0，Rᴄ无穷大，电流I几乎为0。交流时频率不为0，容抗为有限值。

• 从电流角度理解

电容C一定时，频率 f 越高，容抗Rᴄ越小，电流 I 越大。

频率 f 一定时，电容C越大，容抗Rᴄ越小，电流 I 越大。

注：本文出自对bilibili 电子online硬件工程师入门教程 内容的学习笔记。
