单片机基础模块——串口通讯模块

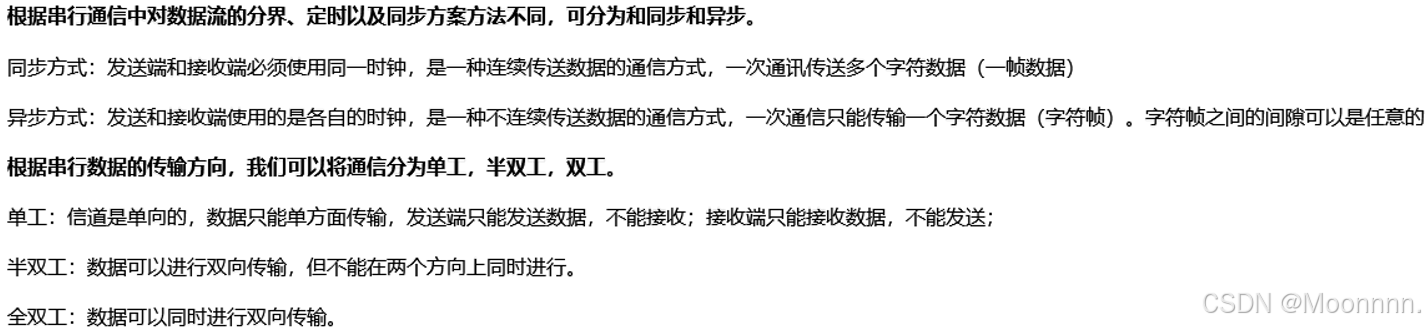

1.通讯方式的分类

并行通信：数据的各位同时在多根数据线上发送或接收。

串行通信：数据的各位同时在一根数据线上逐位发送和接收。

并行通信的特点：控制简单，传输速度快；由于传输线较多，适用于短距离通信。

串行通信的特点：控制复杂，传输速度慢；只需要一根数据线，适用于远距离通信。

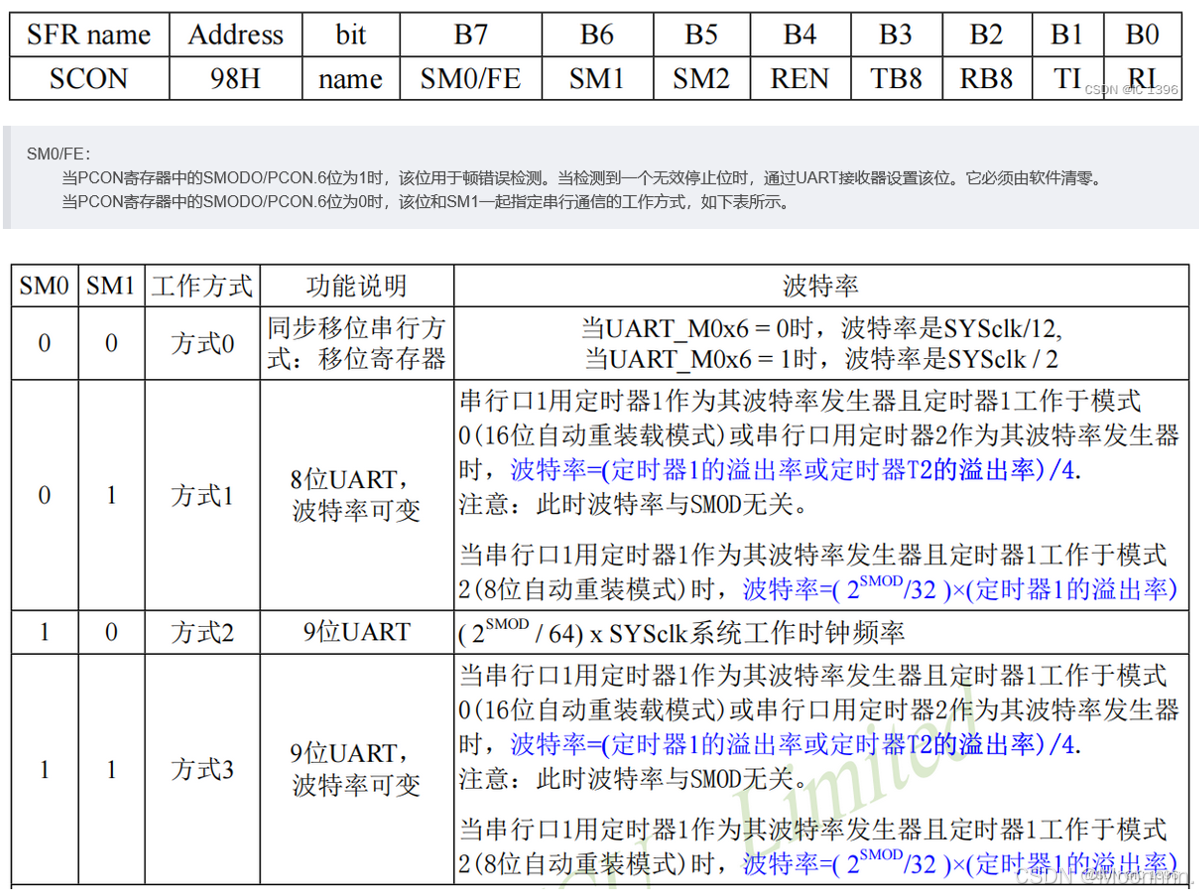

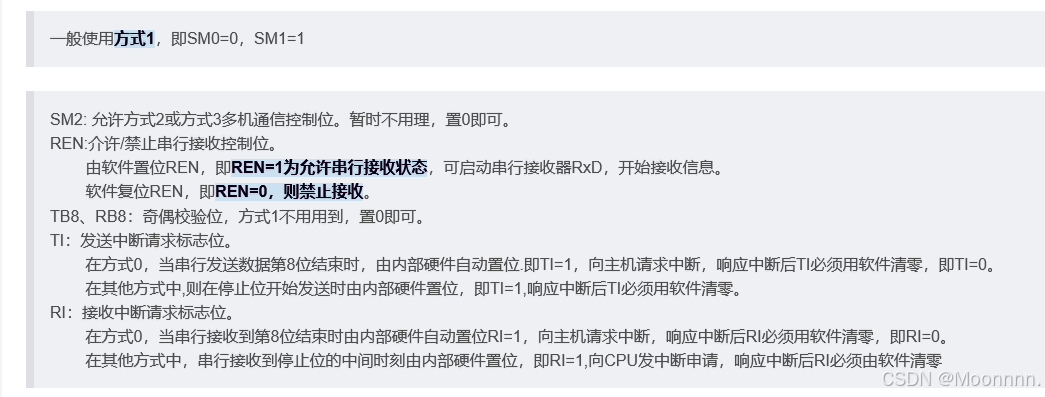

2.SCON：串行控制寄存器（可位寻址）

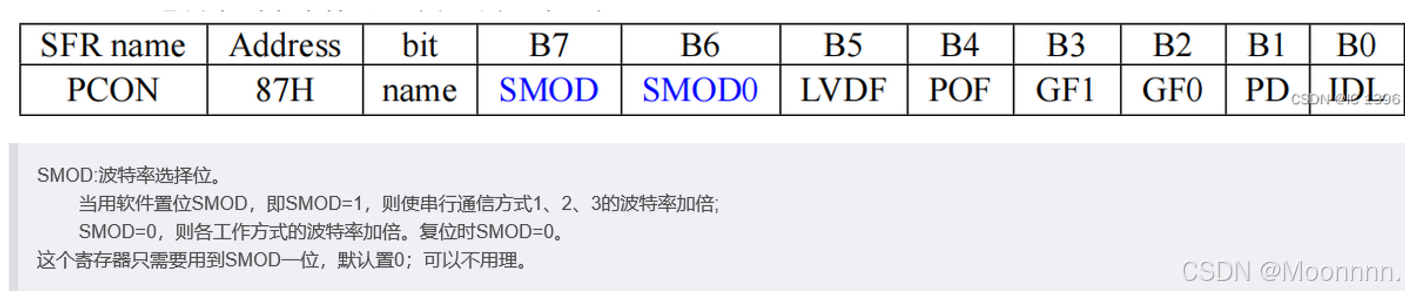

3.PCON：电源控制寄存器（不可位寻址）

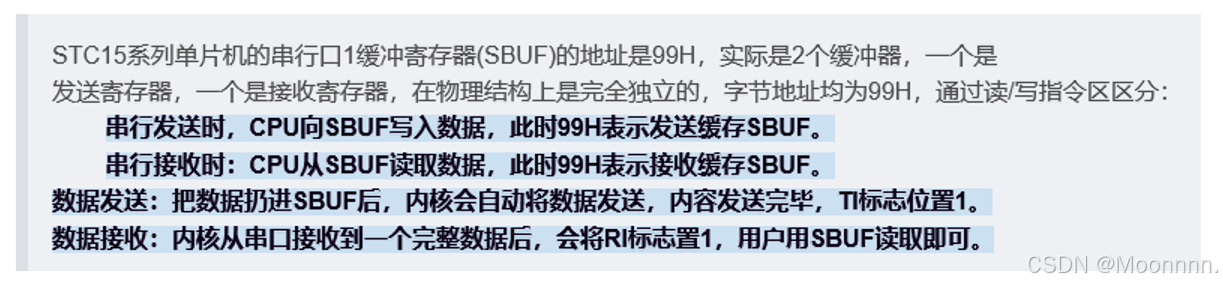

4.SBUF：串行口数据缓冲寄存器

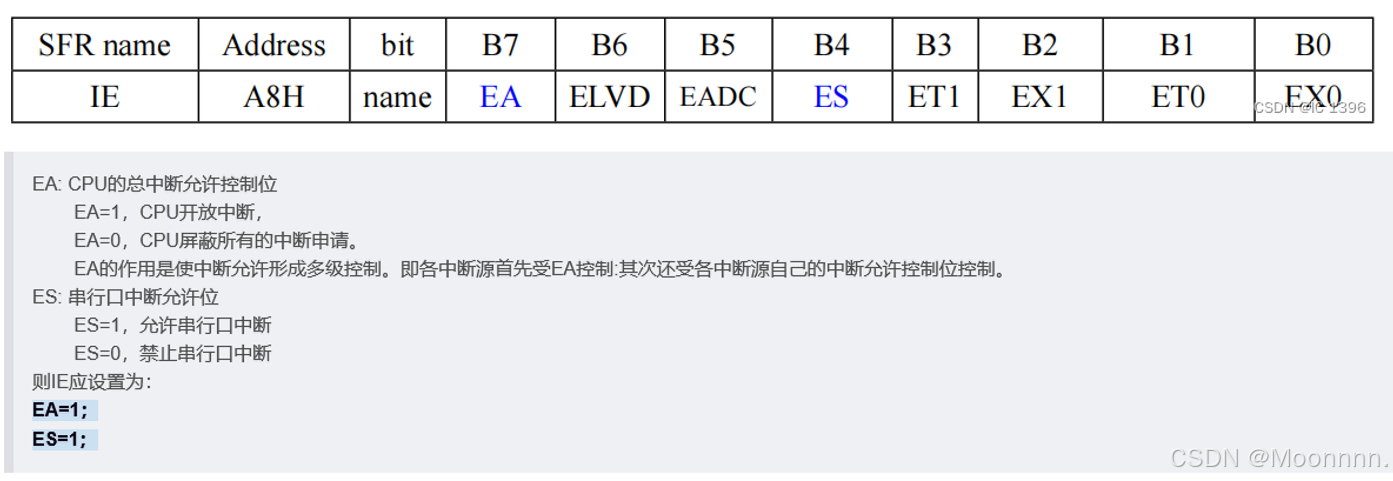

5.IE：中断允许寄存器（可位寻址）

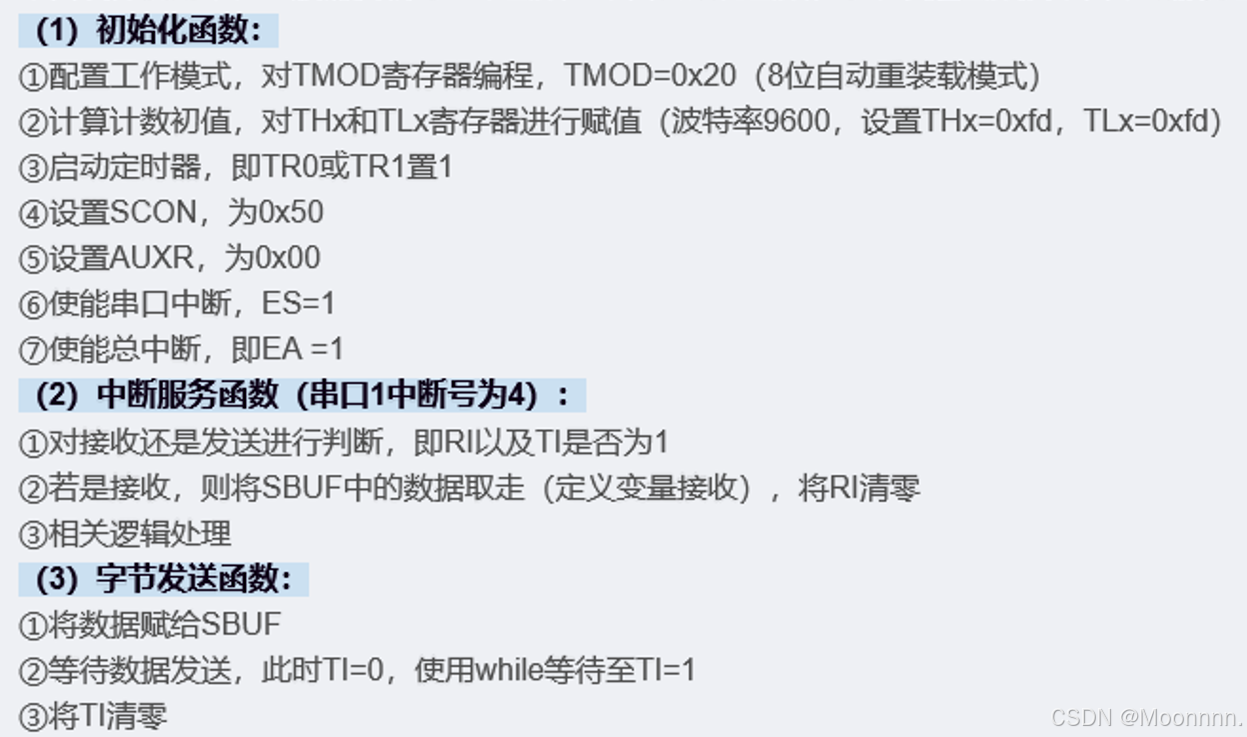

6.串口涉及的常用函数

串口设计使用中，一般需要编写三个函数：串口初始化函数、字节发送函数及串口中断服务函数。

7.代码编写

7.1 串口初始化函数

/* 串口初始化函数 */
void UartInit(void)		//9600bps@12.000MHz
{
	SCON = 0x50;		//8位数据,可变波特率
	AUXR |= 0x01;		//串口1选择定时器2为波特率发生器
	AUXR |= 0x04;		//定时器时钟1T模式
	T2L = 0xC7;		//设置定时初始值
	T2H = 0xFE;		//设置定时初始值
	AUXR |= 0x10;		//定时器2开始计时
	ES = 1;
	EA = 1;
}

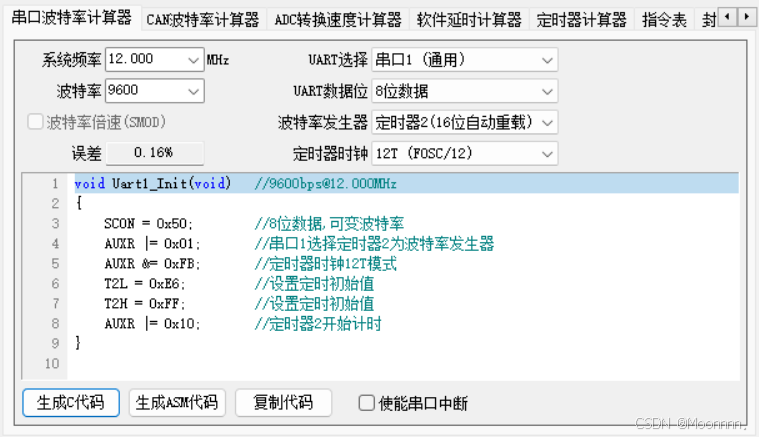

该代码可使用STP-ISP生成。找到波特率计算器，频率为12MHz，若波特率无特殊要求，默认为9600，在在大模板中，定时器0用于计时和数码管显示，定时器1给超声波和NE555使用，为了避免冲突，这里选用定时器2。需要手动加入ES = 1; EA = 1;打开串口中断和总中断。

7.2 字节发送函数

/* 字节发送函数 */
void SendByte(unsigned char dat)
{
	SBUF=dat;//将dat数据赋给SBUF，将数据发送出去
	while(TI == 0);//等待数据发送，类比超声波测距等待溢出
	TI = 0;//将发送标志位清零
}

7.3 字符串发送函数

/* 字符串发送函数 */
void Uart_Send_String(unsigned char *dat)
{
	while(*dat != '\0')//当字符不为空时，继续发送，所有字符串的结尾都是\0
		SendByte(*dat++);//发送后指针dat加1，指向下一个字节
}

7.4 串口中断服务函数

/* 串口1中断服务函数 */
void Uart1Server() interrupt 4
{
    if(RI == 1)//串口接收数据
    {
        Uart_Recv[Uart_Recv_Index] = SBUF;//将数据储存到数组中
        Uart_Recv_Index++;
        RI = 0;
    }
}

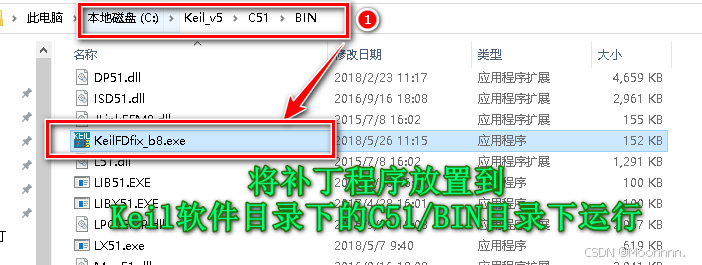

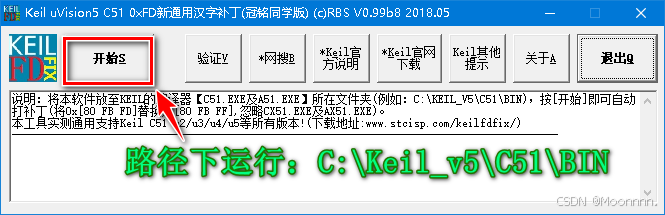

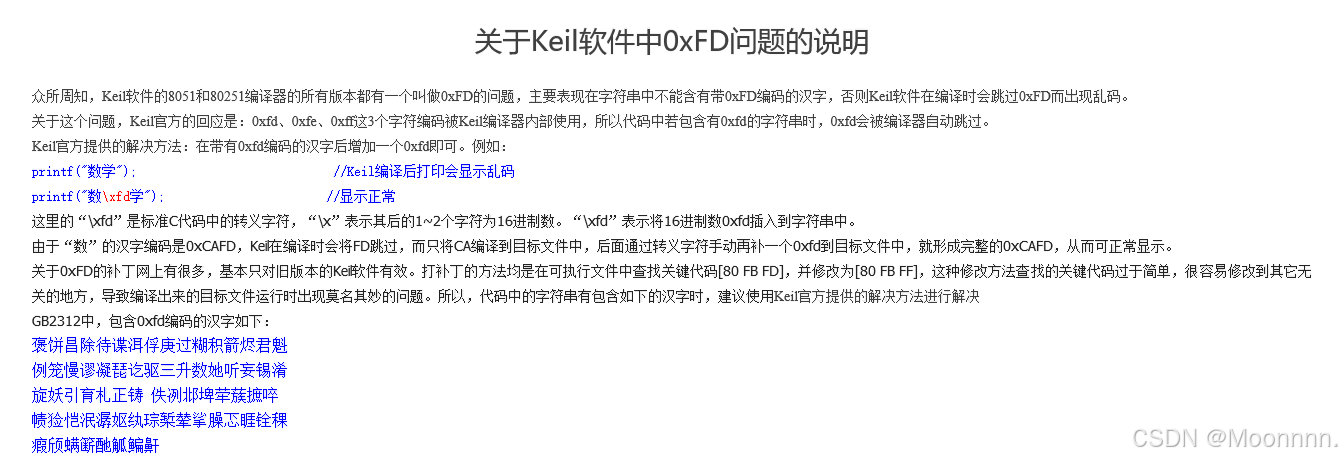

8.乱码问题



[补充]

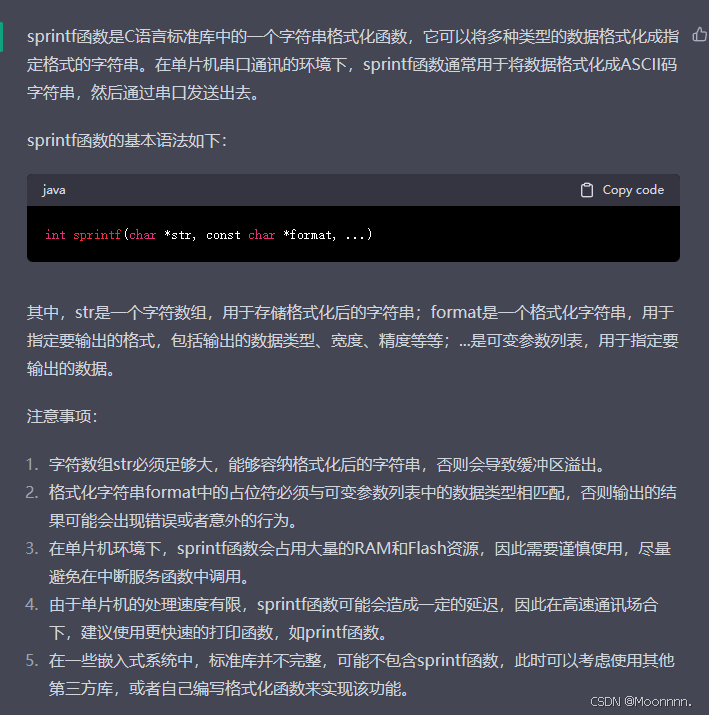

1）sprintf函数

因为sprintf是标准库中的函数，所以在调用时需要加入#include <stdio.h> 这个头文件。

sprintf(目标,格式,数据)

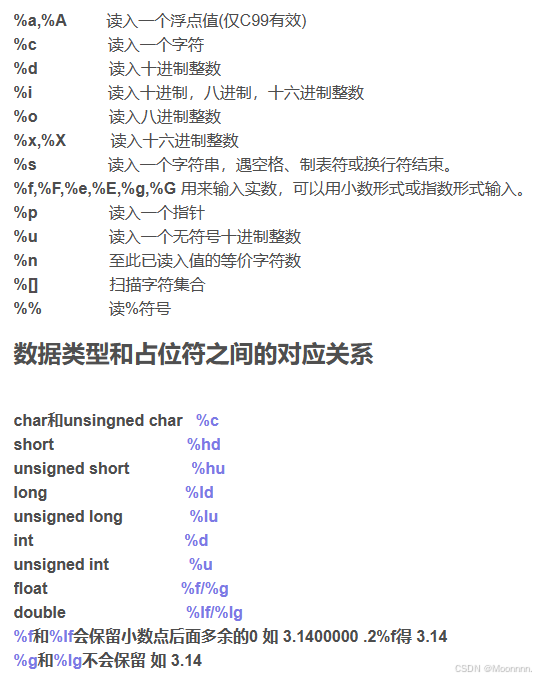

2）占位符

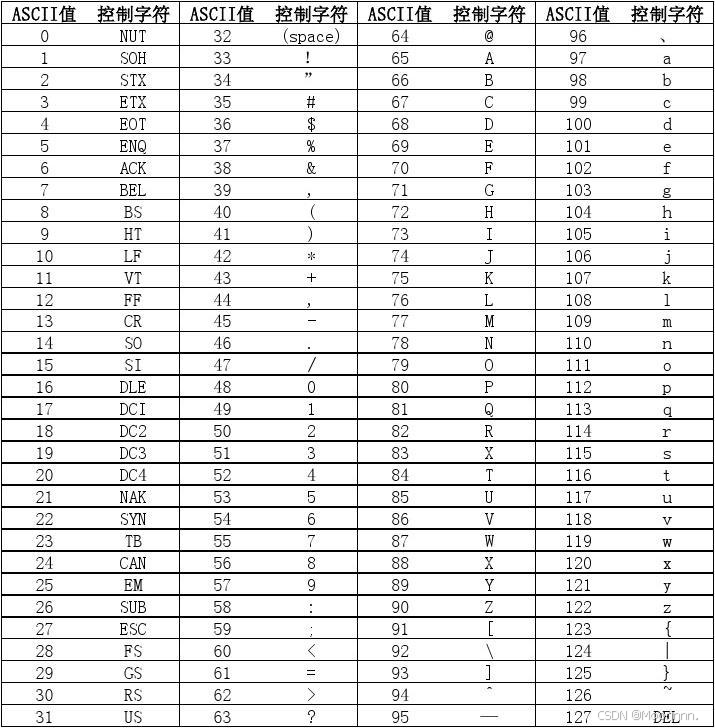

3）ASCII码表
