时分复用（Time Division Multiplexing, TDM）介绍（同步时分复用、异步时分复用（统计时分复用））

时分复用技术: 原理与应用

概述

时分复用 (Time Division Multiplexing, TDM) 是一种将多个数据流在同一个通信介质上同时进行传输的方法，其基本原理是通过时间轴的切割，使得每个数据流在一定时间内占据所有的传输资源。

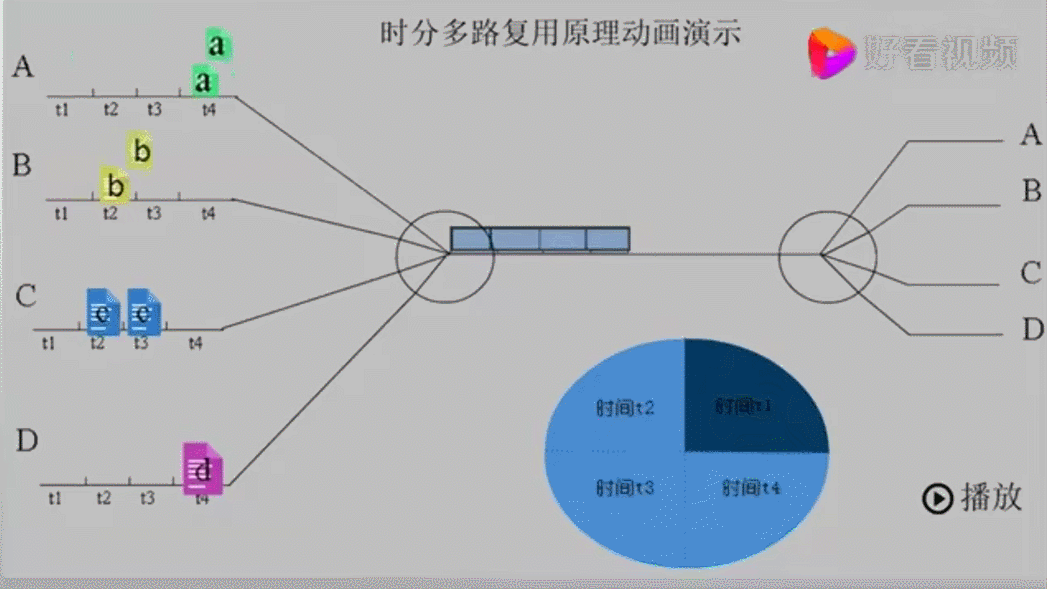

参考文章：时分多路复用原理动画

1. 时分复用的基本原理

1.1 定义和工作方式

时分复用是在时间轴上将输入信号序列分配给输出信号的一种技术。这种技术将时间分为若干小段，每个时间段分配给一个输入信号。输入信号在其分配的时间段内有权使用全部的带宽资源。

1.2 同步与异步时分复用

同步时分复用(Synchronous Time Division Multiplexing, STDM)是最常见的时分复用类型，其特点是每个通道都被赋予固定的时间片。另一种形式是异步时分复用(Asynchronous Time Division Multiplexing, ATDM)，也被称为统计时分复用(Statistical Time Division Multiplexing, STDM)。在ATDM中，时间片是根据需求动态分配的，因此在数据传输量较小的情况下，其效率更高。

2. 时分复用的技术特点

2.1 优点

• 高效：可以并行处理多个数据流，大大提高了信道利用率。
• 灵活：能够根据每个数据流的需要动态地分配带宽资源。

2.2 缺点

• 复杂性：由于需要对每个数据流进行精确的时间控制，所以实现起来相对复杂。
• 延迟：每个数据流必须等待其分配的时间片到来才能发送数据，这可能导致一定的延迟。

3. 时分复用的应用

3.1 电信网络

时分复用在电话交换系统中有广泛应用。例如，E1线路使用时分复用技术将32个64Kbps的电话信号复用到一条2.048Mbps的线路上。

3.2 数字视频广播

数字视频广播(Digital Video Broadcasting, DVB)也使用了时分复用技术，通过这种方式，可以在同一个频道上同时播放多个节目。

3.3 光纤通信

在光纤通信中，使用波分复用(Wavelength Division Multiplexing, WDM)和时分复用的结合，可以大大提高光纤的传输容量。

4. 时分复用模拟代码

理解时分复用技术的一个简单方法是通过模拟其过程。以下是一个使用Python编写的简单示例，该示例将展示如何将三个数据流（在这里我们只使用了数字列表）合并为一个共享的输出流。

# 输入数据流
stream1 = [1, 2, 3, 4, 5]
stream2 = [6, 7, 8, 9, 10]
stream3 = [11, 12, 13, 14, 15]

# 初始化输出数据流
output_stream = []

# 通过交替从每个输入流中获取数据项来填充输出流
for i in range(max(len(stream1), len(stream2), len(stream3))):
    if i < len(stream1):
        output_stream.append(stream1[i])
    if i < len(stream2):
        output_stream.append(stream2[i])
    if i < len(stream3):
        output_stream.append(stream3[i])

print("Output Stream: ", output_stream)

在这个例子中，stream1, stream2, 和 stream3 表示三个不同的输入数据流，我们按照时分复用的原则，轮流从每个数据流中取出一个元素放入output_stream中，模拟数据在同一通信介质上进行传输的过程。

执行以上代码后，你会看到类似于下面的输出：

Output Stream:  [1, 6, 11, 2, 7, 12, 3, 8, 13, 4, 9, 14, 5, 10, 15]

这就是一个简单的时分复用过程的演示。在实际应用中，时分复用的过程会更复杂，例如需要考虑每个数据流的优先级、带宽需求等因素，以及如何在接收端正确地将复用后的数据流分离还原等问题。

此代码只是模拟了时分复用技术的基本概念，实际应用中的情况可能会复杂得多。对于具有更复杂需求的情况，可能需要使用专门的库或工具，例如Scapy或GNU Radio等。

参考文献

• Stallings, W. (2007). Data and Computer Communications. Prentice Hall.
• Proakis, J., & Salehi, M. (2008). Digital Communications. McGraw-Hill.

总结

以上就是关于时分复用技术的一些基本原理和应用。虽然这种技术在实现上可能比较复杂，但其能够有效地提高信道利用率，因此在许多通信系统中都得到了广泛的应用。
