前言

很多用过立创EDA的小伙伴都会被他们里面自带的库深深吸引着，同时操作也十分方便。本文将交给大家如何迁移一个已经在立创画好的工程完完全全的“拷贝”到AD。

---

一、准备工具

1.立创EDA（专业版）

一定要专业版，专业版比标准版功能多了不少，并且专业版跟标准版的工程不互通！
2.Altium Designer
3.SOLIDWORKS

注意：Altium Designer和SOLIDWORKS 最好是同版本的。即Altium Designer19对应SOLIDWORKS 2019或SOLIDWORKS <2019的版本。
AD的版本一定要比SW的版本高，否则AD会出现无法导入3D模型的情况。

二、使用步骤

1.从立创导出原理图和PCB

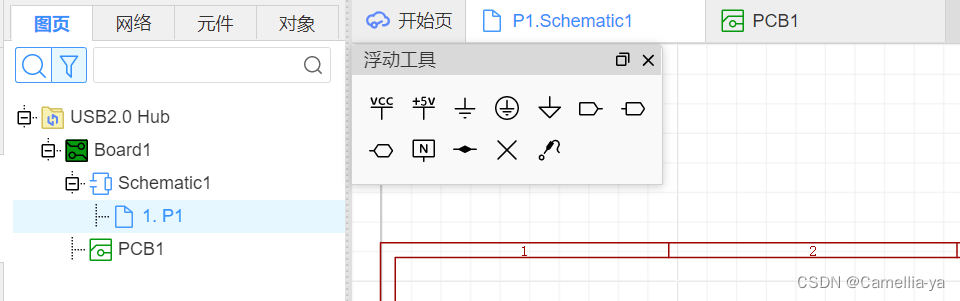

首先打开我们已经画好的工程

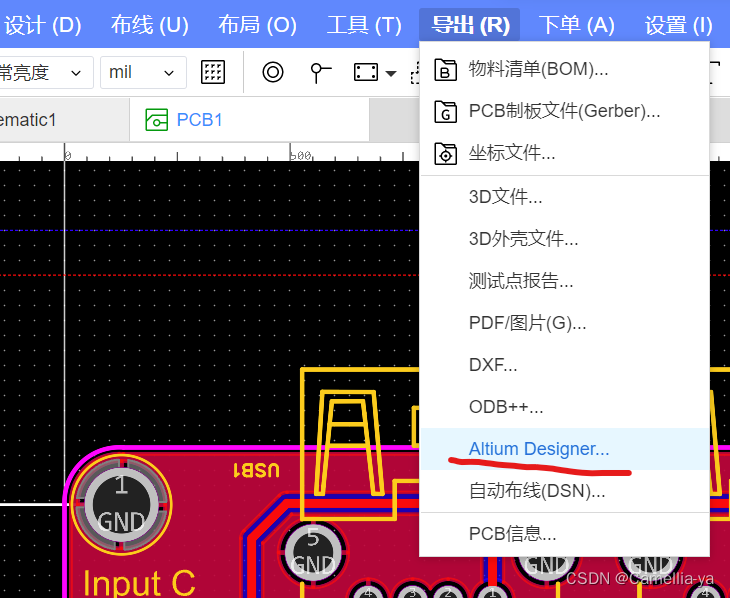

点进我们画的PCB，导出Altium Designer

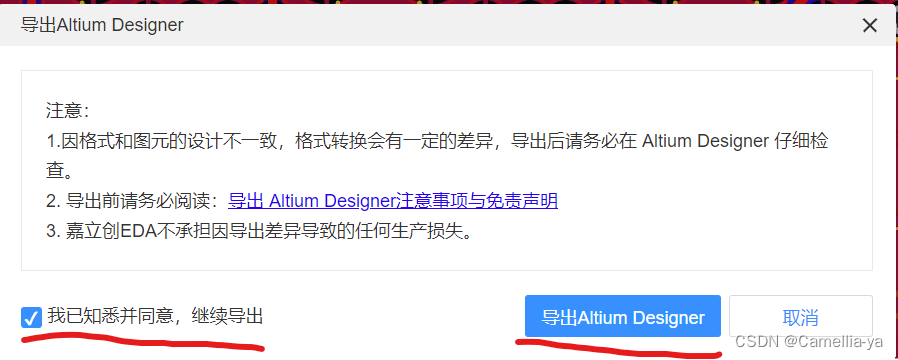

同意，导出

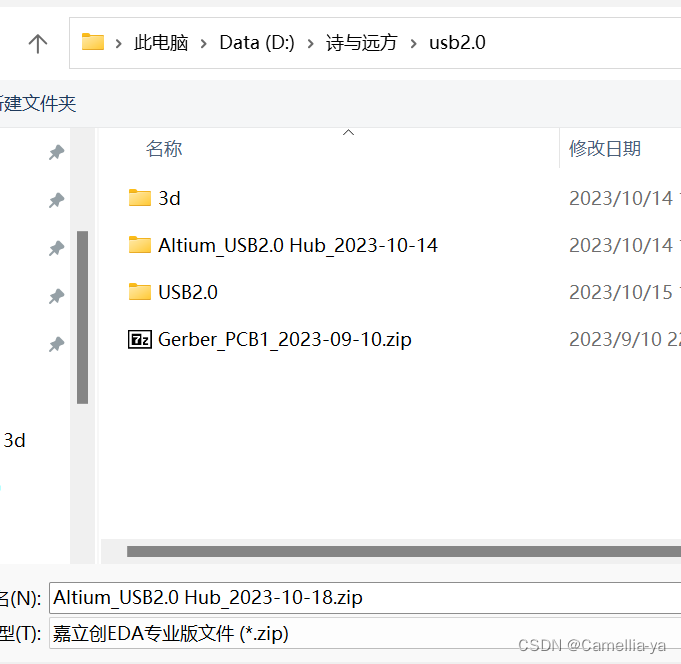

注意导出的路径，然后你会得到一个压缩包，里面放着不关联的原理图和PCB，即他们两个是分开的存在

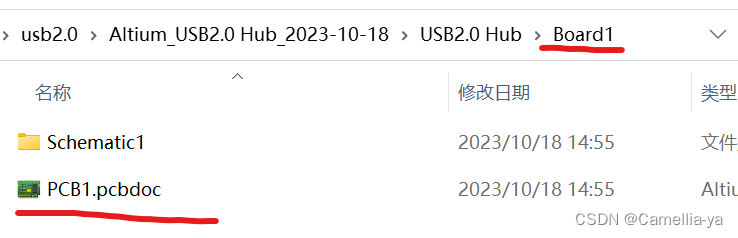

解压之后你会看到这里，这里就是你的PCB

点进Schematic1，里面是原理图

根据个人习惯你可以把原理图跟PCB放进
