1.CANopen协议简介

        从OSI 网络模型的角度来看,CAN总线只定义了OSI网络模型的第一层(物理层) 和第二层(数据链路层),而在实际设计中,这两层完全由硬件实现,设计人员无需再为此开发相关软件或固件。

        同时,CAN只定义物理层和数据链路层,没有规定应用层,本身并不完整,因此需要一个高层协议来定义CAN报文中的11/29位标识符和8字节数据的使用。而且,基于CAN总线的工业自动化应用中,越来越需要一个开放的、标准化的高层协议:这个协议支持各种CAN厂商设备的互用性、互换性,能够实现在CAN网络中提供标准的、统一的系统通讯模式,提供设备功能描述方式,执行网络管理功能。

       CANopen协议是CAN-in-Automation(CiA) 定义的标准之一,并且在发布后不久就获得了广泛的承认。尤其是在欧洲, CANopen 协议被认为是在基于CAN 的工业系统中占领导地位的标准。大多数重要的设备类型,例如数字和模拟的输入输出模块、驱动设备、操作设备、控制器、可编程控制器或编码器,都在称为“设备描述”的协议中进行描述;“设备描述”定义了不同类型的标准设备及其相应的功能。依靠CANopen协议的支持,可以对不同厂商的设备通过总线进行配置。

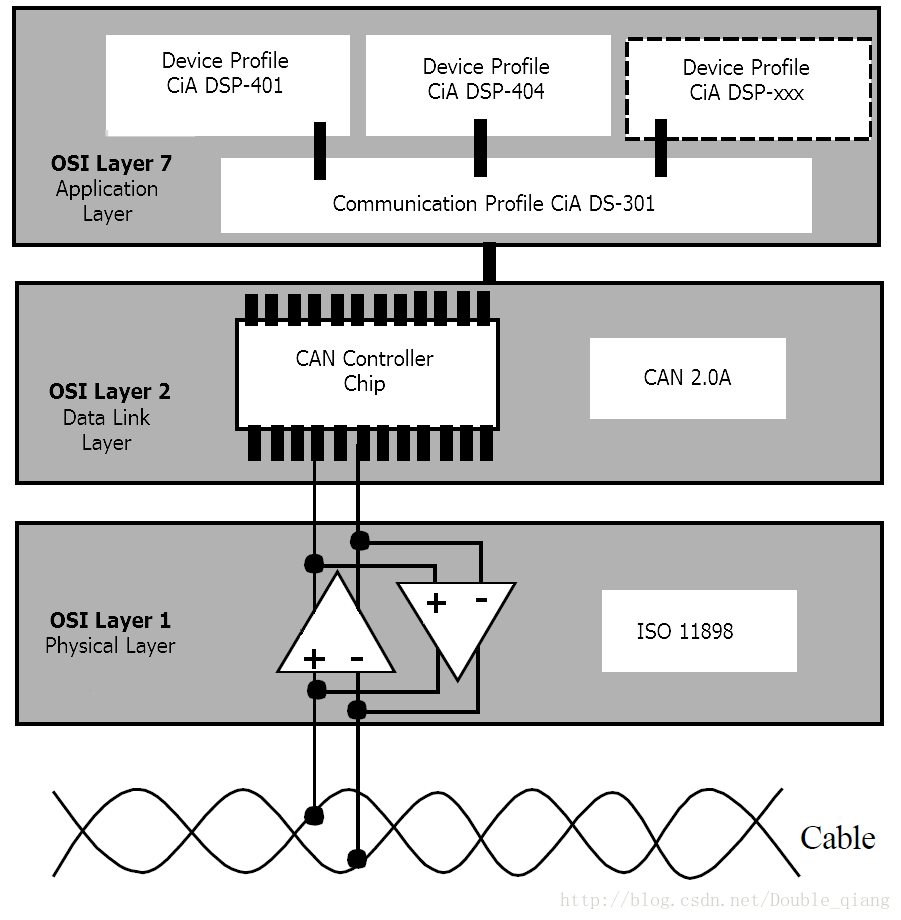

       在OSI 模型中, CAN标准、CANopen协议之间的关系如图 1‑1所示。


图1‑1  CAN标准、CANopen协议在OSI网络模型中的位置框图

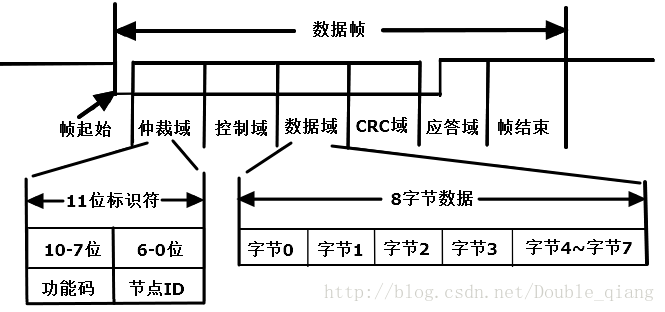

        CANopen和CAN报文的关系如图 1‑2所示。


图1‑2  CANopen和CAN报文的关系如所示。

       CAN 报文由7个不同的位域组成,而CANopen就是规定其中的仲裁域(11 位标识符) 和数据域(8 字节数据) 的使用情况。

2.CANopen设备结构

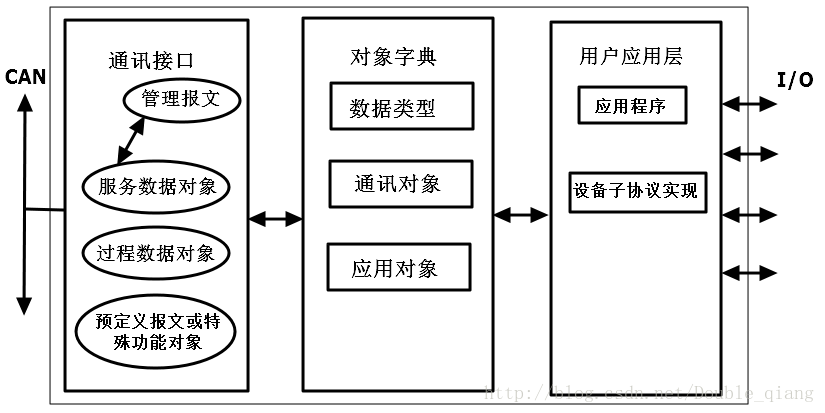

       CANopen是一个基于CAN串行总线系统和CAL(CAN应用层)的高层协议。 CANopen的核心概念是设备对象字典(OD: ObjectDictionary),CANopen通讯通过对象字典(OD)能够访问驱动器的所有参数。CANopen设备结构如图 2‑1所示。


图2‑1  CANopen设备结构

2.1  CANopen对象字典

       CANopen对象字典(Object Dictionary,OD)是CANopen协议最为核心的概念。所谓的“对象字典”,就是一个有序的对象组;每个对象采用一个16位的索引值来寻址。为了访问数据结构中的元素,同时定义了一个8位的子索引,对象字典的结构如表 2‑1所示。

表2‑1  对象字典结构

索引

对象

0000

Not used

0001 - 001F

静态数据类型(标准数据类型,如Boolean,Integer 16)

0020 - 003F

复杂数据类型(预定义由简单类型组合成的结构如PDOCommPar,SDOParameter)

0040 - 005F

制造商规定的复杂数据类型

0060 - 007F

设备子协议规定的静态数据类型

0080 - 009F

设备子协议规定的复杂数据类型

00A0 - 0FFF

Reserved

1000 - 1FFF

通讯子协议区域(如设备类型,错误寄存器,支持的PDO数量)

2000 - 5FFF

制造商特定子协议区域

6000 - 9FFF

标准的设备子协议区域(例如“DSP-401 I/O 模块设备子协议”:Read State 8 Input Lines等)

A000 - FFFF

Reserved

        CANopen网络中每个节点都有一个对象字典。对象字典包含了描述这个设备和它的网络行为的所有参数。

       CANopen对象字典中的项由一系列子协议来描述。子协议描述对象字典中每个对象的功能、名字、索引、子索引、数据类型、读/写属性,以及这个对象是否必需等,从而保证不同厂商的同类型设备兼容。

       CANopen协议的核心描述子协议是DS301,包括CANopen协议应用层及通信结构描述,其他子协议都是对DS301协议描述文本的补充与扩展。

       CANopen协议包含许多子协议,其主要划分为以下3类:

       1)  通信子协议

              通信子协议(Communication Profile)描述对象字典的主要形式,以及对象字典中的通信对象和参数。这个子协议适用于所有的CANopen设备,其索引值范围为0x1000~0x1FFF。

       2)  制造商自定义子协议

              对于在设备子协议中未定义的特殊功能,制造商可以在制造商自定义子协议(Manufacturer-specific Profile)中根据需求定义对象字典项。因此,这个区域对不同厂商来说,相同的对象字典项的定义不一定相同,其索引值范围为0x2000~0x5FFF。

       3)  设备子协议

              设备子协议(Device Profile)为各种不同类型设备定义对象字典中的对象,其索引值范围为0x6000~0x9FFF。

2.2  CANopen通信

       在CANopen协议中主要定义网络管理对象(NMT)、服务数据对象(SDO)、过程数据对象(PDO)、预定义报文或特殊功能对象4种对象。

2.2.1  网络管理对象

       网络管理对象负责层管理、网络管理和ID分配服务,例如,初始化、配置和网络管理。网络管理中,同一个网络中只允许有一个主节点、一个或多个从节点,并遵循主/从模式。

2.2.2  服务数据对象

       服务数据对象主要用于主节点对从节点的参数配置。服务确认是SDO最大的特点,为每个消息都生成一个应答,以确保数据传输的准确性。在一个CANopen系统中,通常CANopen从节点作为SDO服务器,CANopen主节点作为客户端。客户端通过索引和子索引能够访问数据服务器上的对象字典,所以CANopen主节点可以访问从节点的任意对象字典项的参数,并且SDO可以传输任何长度的数据(当数据长度超过4字节时,拆分成多个报文来传输)。

2.2.3  过程数据对象

       过程数据对象用来传输实时数据,其传输模型为生产者-消费者模型,数据长度被限制为1~8字节。

       PDO通信对象具有如下特点:

       1.     PDO通信没有协议规定,PDO数据内容由它的COB-ID定义。

       2.     每个PDO在对象字典中用2个对象描述,分别是PDO通信参数和映射参数。

              1)  PDO通信参数:定义该设备所使用的COB-ID、传输类型、定时周期。

              2)  PDO映射参数:包含一个对象字典中的对象列表,这些对象映射到相应的PDO,其中包括数据的长度。对于生产者和消费者,只有知道这个映射参数,才能够正确地解释PDO的内容。PDO内容是预定义的,如果PDO支持可变PDO映射,那么可以通过SDO进行配置。

       3.     PDO具有2种传输方式:同步传输和异步传输。

              1)  同步传输:通过接收同步对象实现同步,按触发方式又可分为非周期传输和周期传输。非周期传输由远程帧预触发,或者由设备子协议中规定的对象特定事件预触发。周期传输则通过接收同步对象来实现,可以设置1~240个同步对象触发。

              2)  异步传输:由特定事件触发。按触发方式又可分为2种:一种通过发送与PDO的COB-ID相同的远程帧来触发;另一种由设备子协议中规定的对象特定事件来触发(如定时传输、数据变化传输等)。

2.2.4    预定义报文或特殊功能对象

       预定义报文或特殊功能对象为CANopen设备提供特定的功能,以方便CANopen主站对从站的管理。在CANopen协议中,已经为特殊的功能预定义了COB-ID。主要有以下几种特殊报文:

       1.     同步报文(Sync)

              主要实现整个网络的同步传输,每个节点都以该同步报文作为PDO触发参数,因此该同步报文的COB-ID具有比较高的优先级以及最短的传输时间。

       2.     时间标识报文(Time Stamp)

              为每个节点提供公共的时间参考。

       3.     紧急事件报文(Emergency)

              当设备内部发生错误时触发该对象,即发送设备内部错误码。

       4.     节点/寿命保护报文(Node/Life Guarding)

              主节点可通过节点保护方式获取从节点的状态,从节点可通过寿命保护方式获取主节点的状态。

       5.     启动报文(Boot up)

              从节点初始化完成后向网络中发送该对象,并进入预操作状态。

2.3  CANopen预定义连接集

       为了减小简单网络的组态工作量,CANopen定义了强制性的缺省标识符(CAN-ID)分配表。这些标识符在预操作状态下可用,通过动态分配可以修改它们。CANopen设备必须向它所支持的通讯对象提供相应的标识符。

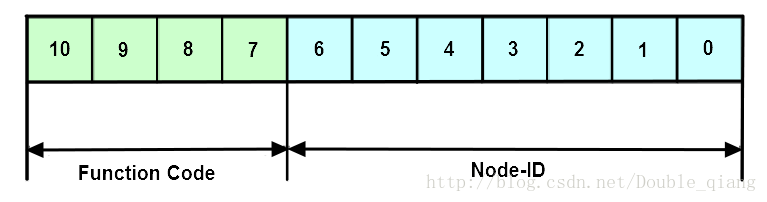

       CAN-ID分配表是基于11位CAN-ID的标准帧格式,划分为4位功能码和7位节点号,如图 2‑2所示。


图2‑2  预定义连接集ID

       Node-ID由系统集成商定义,每个CANopen设备都需要分配一个节点号,节点号的范围是1~127(0不允许被使用)。

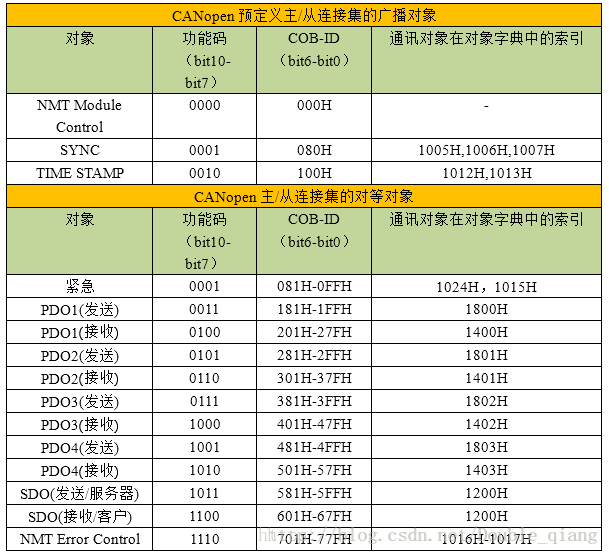

       预定义连接集定义了4个接收PDO,4个发送PDO,1个SDO(占用2个CAN-ID),1个紧急对象和1个节点错误控制。支持无需确认的NMT模块控制服务、同步和时间标识对象报文。缺省ID分配表如表 2‑2所示。

表2‑2 CANopen预定义主/从连接集CAN标识符分配表


      注意:

              1)  PDO/SDO 发送/接收是由(slave)CAN节点方观察的。

              2)  NMT 错误控制包括节点保护(NodeGuarding),心跳报文(Heartbeat)和Boot-up协议。
