Jacoco - 代码覆盖率报告分析

一、目的

对Jacoco代码覆盖率统计维度、报告字段说明、报告详细分析描述。并为精准测试、健壮性测试提供指导。

二、Jacoco代码覆盖率统计维度

Jacoco是从代码指令（Instructions， Coverage），分支（Branches， Coverage），圈复杂度（Cyclomatic Complexity），行（Lines），方法（Methods），类（Classes）等维度进行分析的。

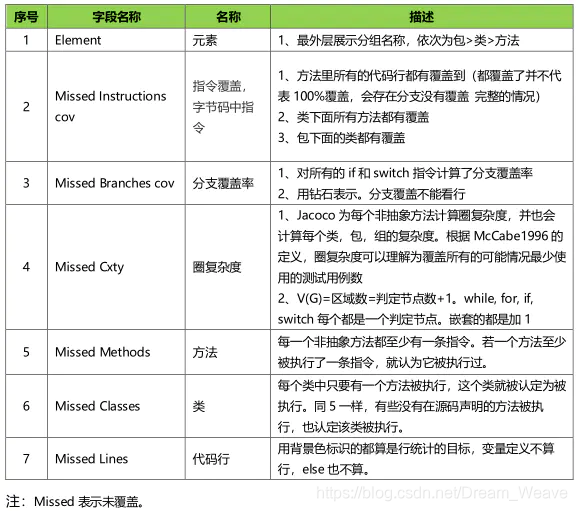

三、覆盖率报告字段说明

四、Jacoco覆盖率报告详细分析

4.1 目录结构

4.1.1一级目录 - group

 手动收集生成的报告，展示的时build.xml的 group name，若有多个group name则显示多个。

组的覆盖率取决于包的覆盖情况。

注：报告的一级目录展示以组为单位。

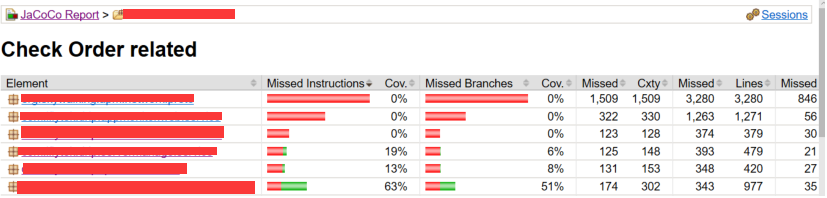

4.1.2 二级目录 - 包名

展示当前分组下面所有的包。

包的覆盖率取决于类的覆盖情况。

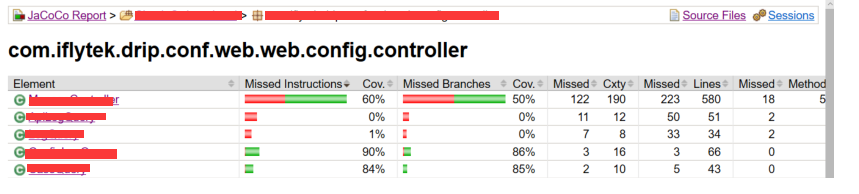

4.1.3 三级目录 - 类名

展示当前分组>包下面所有的类。

类的覆盖率取决于方法的覆盖情况。

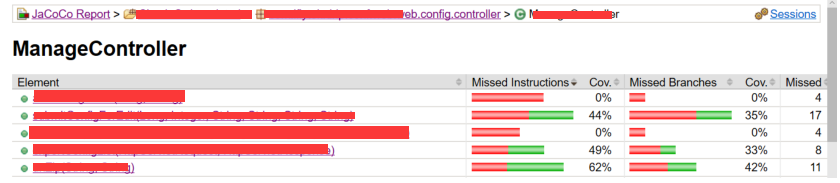

4.1.4 四级目录 - 方法名

展示当前分组>包>类下面的所有方法。

方法的覆盖率取决于方法内代码覆盖的情况。

4.2 覆盖率报告详细分析

注：报告中涉及字段的名称详见3覆盖率报告字段详细说明。

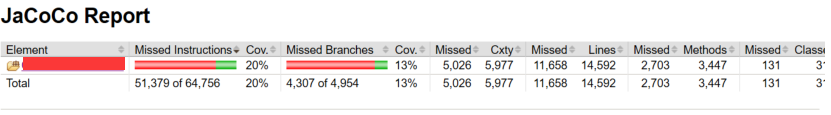

4.2.1 Missed Instructons

分组：红色进度条表未覆盖，绿色进度条表示已覆盖，Cov 为总体覆盖率。

Total：51379 表示没有覆盖的指令,64756 表示总的指令

Cov 表示覆盖率。

Jacoco 计算的最小单位就是字节码指令。指令覆盖率表明了在所有的指令中，哪些被执行过以及哪些没有被执行。这项指数完全独立于源码格式并且在任何情况下有效，不需要类文件的调试信息。

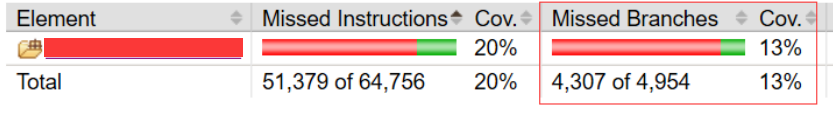

4.2.2 Missed Branches

分组：红色进度条表未覆盖，绿色进度条表示已覆盖，Cov为总体覆盖率。

Total：4307表示没有覆盖的分支,4954表示总的分支，Cov表示总体覆盖率。

实例分析一

Missed Instructions覆盖率100%,但分支覆盖率为75%; 原因：所有代码行都覆盖并不代表所有分支都覆盖完整。

分析：urls！=null这个条件已覆盖，但urls=null这个条件还没有覆盖 ；所有的代码行都有覆盖到、但分支还没有覆盖完整、所以Instructions的覆盖率100%、Braches的覆盖率75%。

实例分析二

分析：if(StringUtils.hasText(strLike)) 只执行了结果为flase的条件，没有执行结为true的条件,导致大括号的内容没有被执行；所以Missed Instructions、Missed Braches覆盖率都非100%。

4.2.3 Missed Cxty

此方法里面有1个for（1个for占2个条件）循环、8个if，圈复杂度共计10个。有两个条件没有被覆盖所以Missed为2，Cxty为10（表示总数）。

while, for, if,switch每个都是一个判定节点。嵌套的都是加1。

4.2.4 Missed.Lines、Methods、classes

Classes表示类、Methods表示方法、Lines表示代码行。

Missed表示未覆盖数量，Classes表示共有X个类、Methods表示共有X个方法，Lines表示共有多少行代码（例如:else是不统计到Lines的）。

4.3 覆盖率标识

4.3.1 条件覆盖

• 红钻：表示未覆盖
• 黄钻：表示部分覆盖
• 绿钻：表示全部覆盖
• 注：条件覆盖都是用钻表示。

4.3.2 Lines覆盖

• 红色背景：无覆盖，该行的所有指令均无执行。
• 背景：部分覆盖，该行部分指令被执行。
• 绿色背景：全覆盖，该行所有指令被执行。
