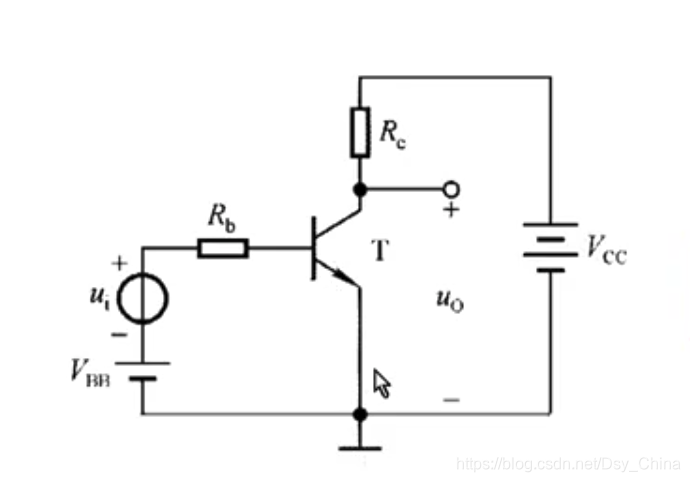

先瞅图

1.为什么叫共射

因为电路的两个回路的公共端是发射级，并且这个公共端为地。

2.先看这个电路的核心元件三极管

它是一个有源元件（可以控制能量的元件叫有源元件）

T是有源元件的符号

3.VBB

为了使Ube>Uon而形成回路（正偏）

4.Rb

有了回路那么就有了电流，为了限制这个电流就有了一个Rb，这个Rb呢就可以使电路或得一个合适的直流电流也就是基极电流Ib

5.Vcc

为了或得β倍的Ib

就要使Uce>Ube而形成回路（反偏），同时也给三级管提供放大所需要的能源

6.Rc

将电流的放大反应成电压的放大
