STM32CubeMX下载安装、配置基本工程(时钟)、用HAL库函数点灯

本文链接：https://blog.csdn.net/E2242/article/details/117968830

本文介绍了如何下载安装STM32CubeMX，并通过它为STM32F407ZG配置时钟，创建基本工程。详细步骤包括选择MCU型号、配置时钟树、设置下载方式以及生成工程代码。此外，还讲解了如何使用HAL库操作GPIO，包括初始化GPIO、配置引脚模式以及进行低电平和高电平控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、STM32CubeMX下载安装

从官网下载就可以了，版本最新，而且也挺快的呢，就是要用邮箱注册一下。下载地址

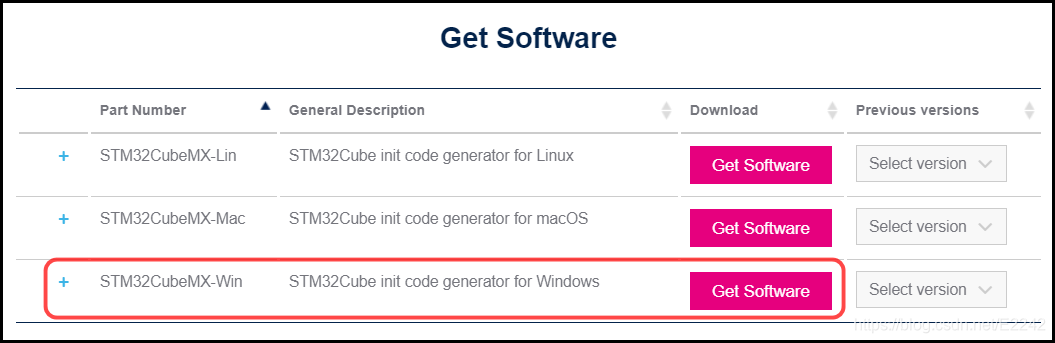

选最后一个Windows的，直接Get Software.
在这里插入图片描述

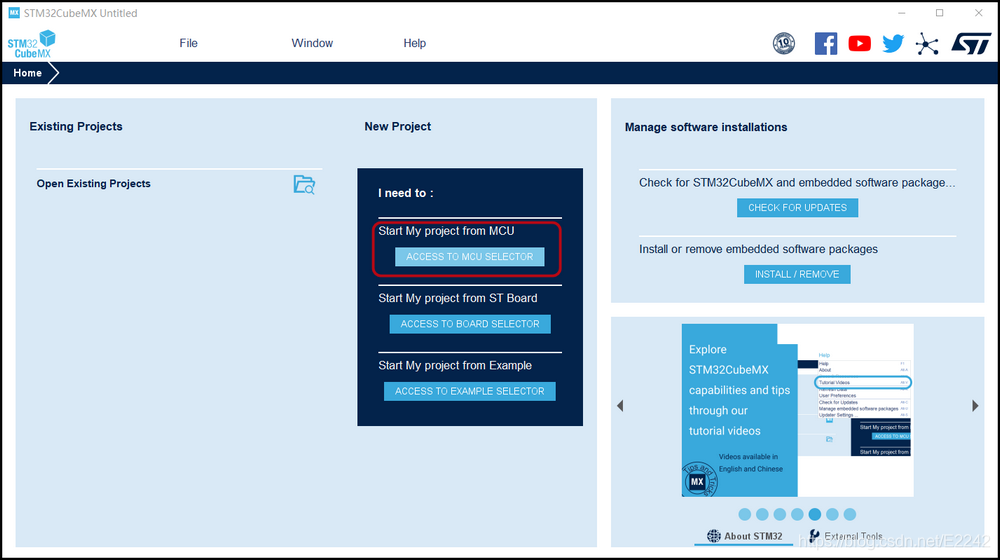

安装很简单，跟着向导一步步来就好了，下面是安装完成的界面。
选择从MCU建立工程，开始吧。
在这里插入图片描述

2、用CubeMX生成基本工程（配置时钟）

第二部分就是用CubeMX生成一个基于STM32F407ZG的基本工程，配置了时钟。

用的是手边的开发板，正点原子探索者。

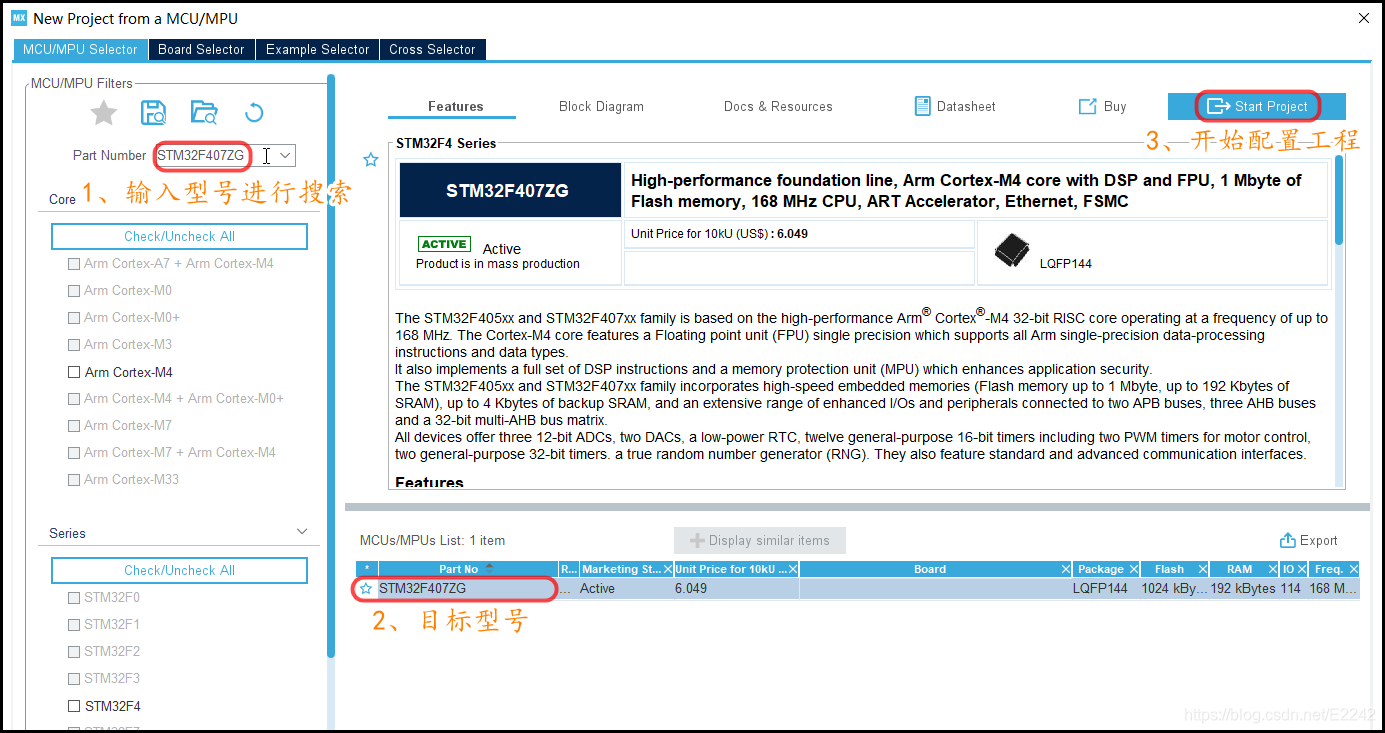

2.1、选择MCU型号

在这里插入图片描述

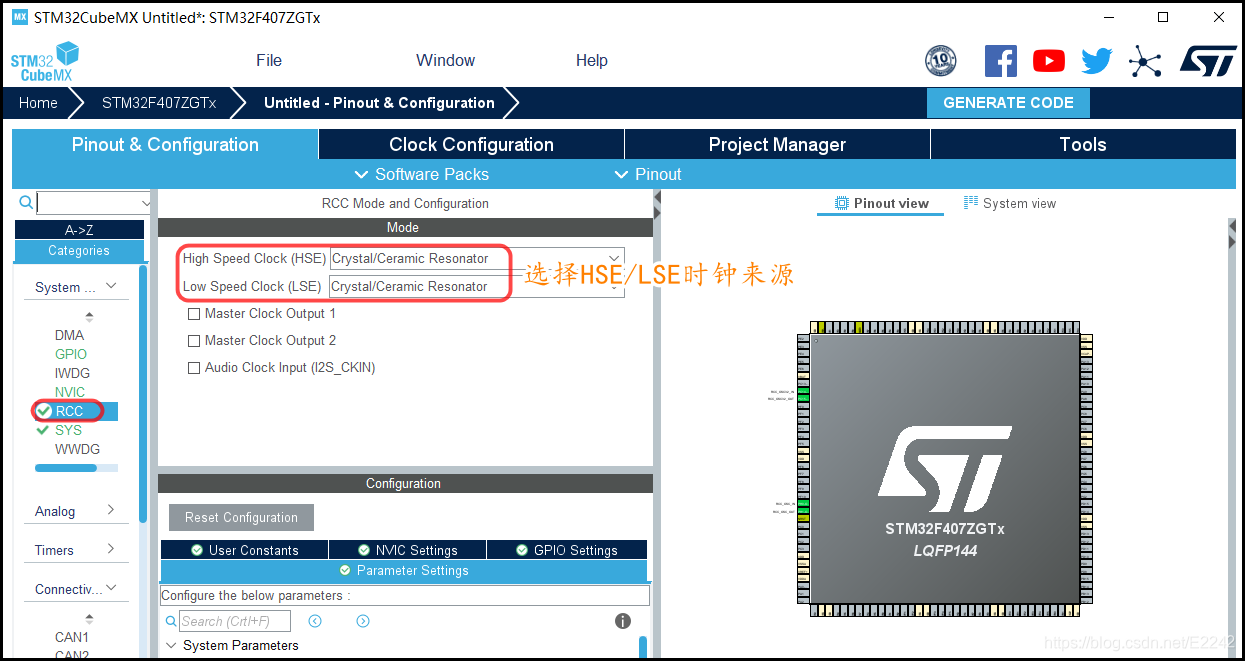

2.2、RCC选择时钟来源

如图，HSE、LSE两个都选择外部时钟，因为硬件上使用了高速和低速都接了晶振。
在这里插入图片描述

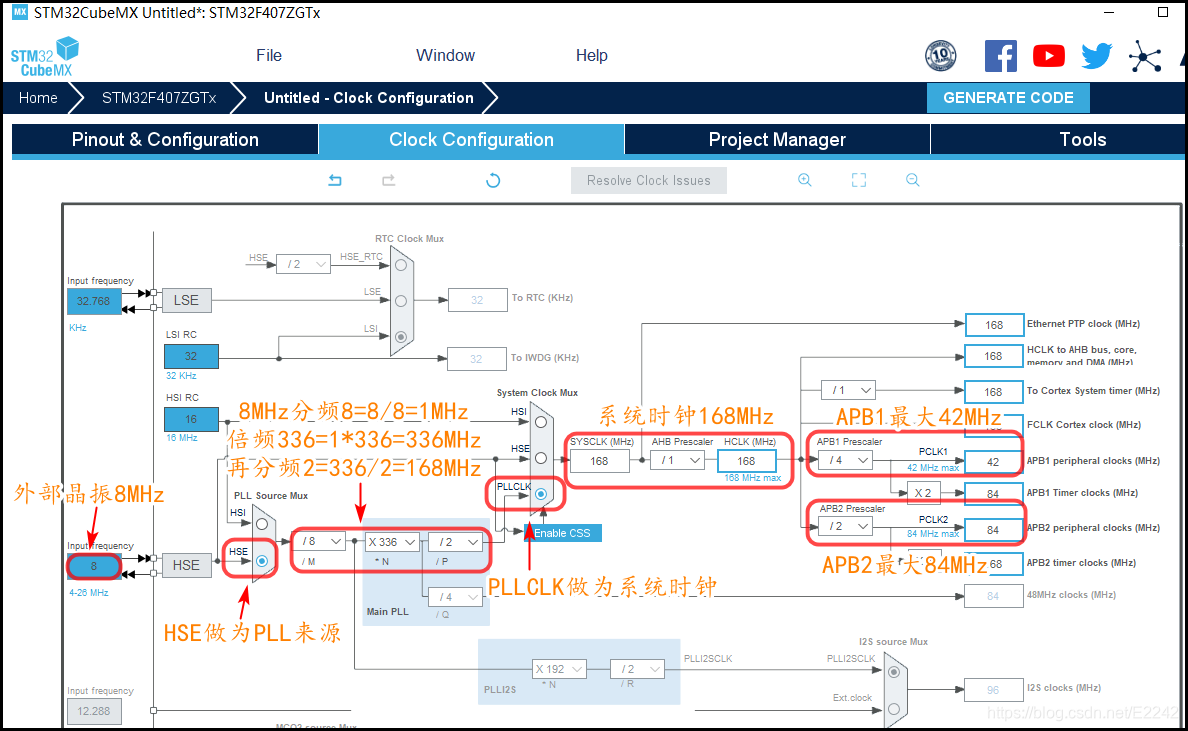

2.3、配置时钟树

图中已经注释挺多了，PLL那一块的M、N、P值开始我也不记得，翻F4开发指南来的。
在这里插入图片描述

2.4、SYS选择下载方式

从左侧SYS进入，选择Debug方式，我使用的是ST-LINK下载程序，选择的是“Serial Wire”，可以看到选中后右侧的PA13、PA14变成了SWDIO、SWCLK；
在这里插入图片描述

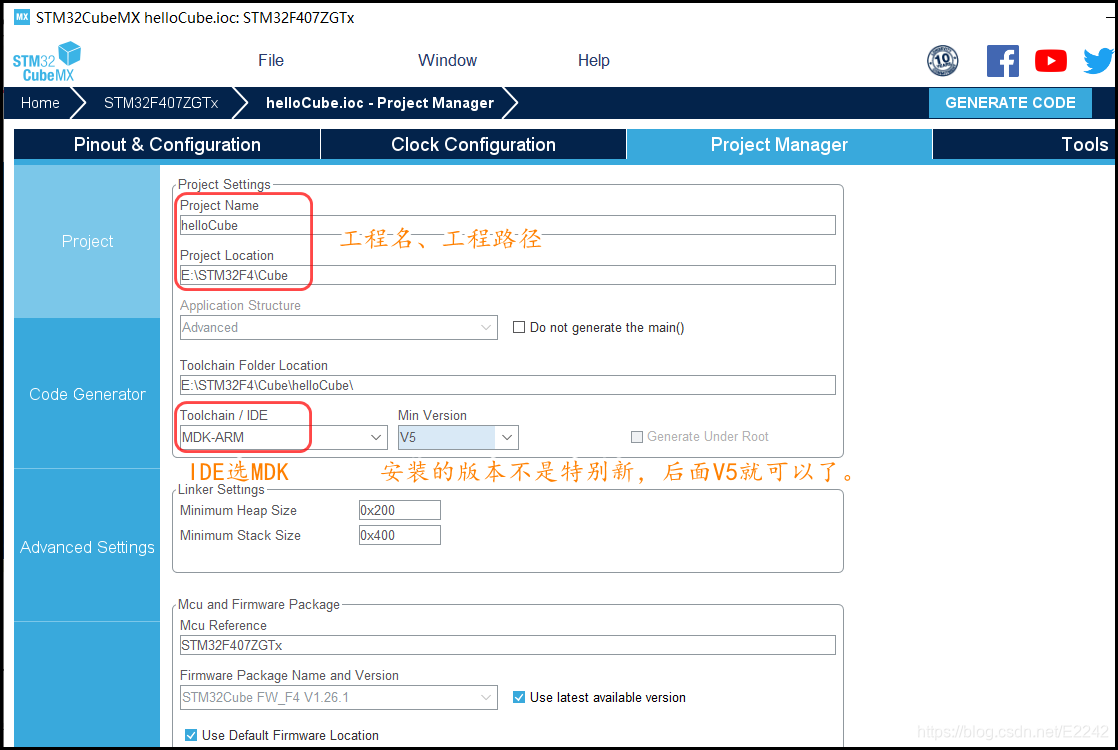

2.5、输入工程名、路径，选择IDE

你要是用IAR，就选IAR的，我用的是keil5也就是MDK.

在这里插入图片描述

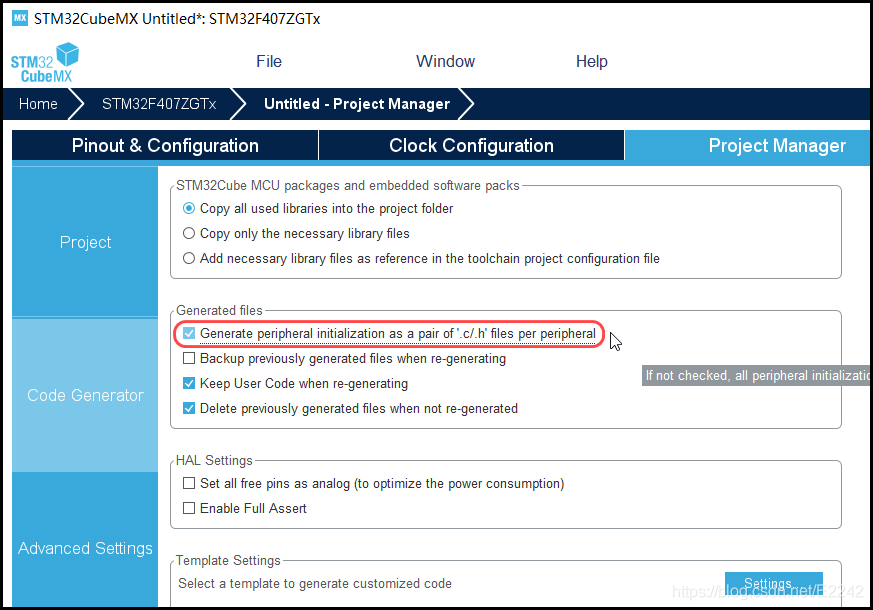

勾选生成.c.h的，也可以不选。
在这里插入图片描述

2.6、生成工程代码

这时候就可以点右上角的生成代码了，“GENERATE CODE”。

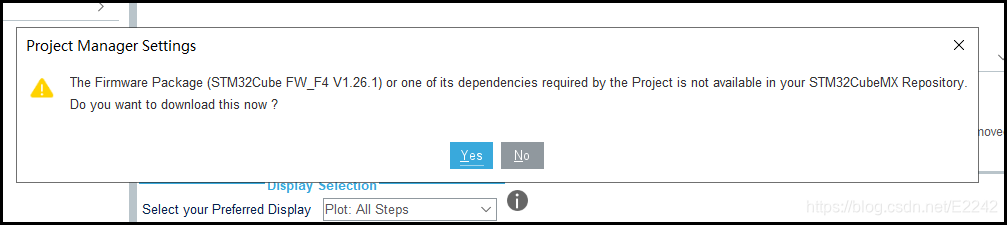

由于是新装的STM32CubeMX，还没有HAL库的资源，所以会有这样一个提示。
在这里插入图片描述

选YES，会自动在线下载好库，帮你解压安装好，然后继续生成代码，你就等着就行了。

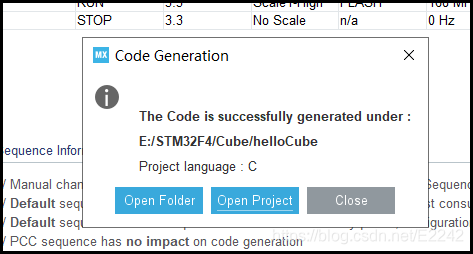

生成完毕，选择打开工程，自动打开MDK。
在这里插入图片描述

3、HAL库操作GPIO

我也是第一次用，不过跟标准库差不了多少，对着标准库的代码找HAL这边的API就行了。
总体来说初始化就两步，把对应的GPIO时钟打开，然后配置引脚的模式。

	GPIO_InitTypeDef GPIO_Init;

	__HAL_RCC_GPIOF_CLK_ENABLE();			//开启GPIOF时钟

	GPIO_Init.Pin = GPIO_PIN_9|GPIO_PIN_10;	//配置F9、F10为推挽输出
	GPIO_Init.Mode = GPIO_MODE_OUTPUT_PP;
	HAL_GPIO_Init(GPIOF,&GPIO_Init);

低电平点亮，高电平不亮，RESET和SET。

	HAL_GPIO_WritePin(GPIOF,GPIO_PIN_9,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOF,GPIO_PIN_10,GPIO_PIN_SET);

编译、烧录，一个低电平点了一个灯亮就对了。
