贴片电阻的额定功率

1、不同封装电阻的额定功率不同

通常是越大的封装，额定功率越大，常见的封装和功率对应如下表：

封装	功率
0402	62.5mW
0603	100mW
0805	125mW
1206	250mW
1210	500mW

2、关于额定功率和环境温度

额定功率：在额定环境温度中可在连续工作状态下使用的最大功率值。

额定环境温度：能够100%施加产品额定功率的最高环境温度值。

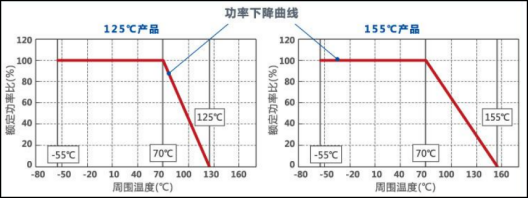

在下图中，70℃为额定环境温度。



环境温度：电阻未被施加功率时，周围的温度。

在JIS标准中，环境温度被定义为不受电阻器本身产生的热量影响的位置周围温度。

作为替代方案可通过“测量产品附近的电路板温度”或“测量产品上方约1cm处的空气温度”来测量温度。

2.1、超过额定环境温度时的额定功率计算

当环境温度超过额定环境温度时，电阻不一定坏，而是容许的功率将按照降额曲线下降。

额定环境温度为70℃、使用环境温度为130℃时。根据曲线图大概额定功率降到了30%；
