基于RV1126开发板的硬件最小系统设计

1. 最小系统

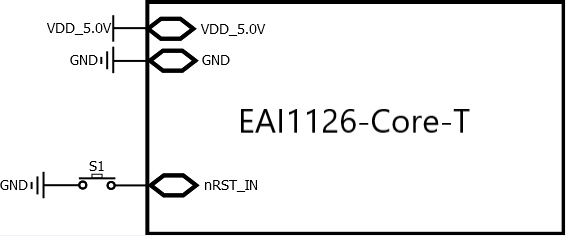

       核心板已经将电源管理芯片、DDR、EMMC集成于一个小巧的模块上，所需的外部电路非常简洁。如下图所示，构成一个最小系统只需要5V电源和复位按键即可运行。在系统上电的时候，需要保证核心板比底板先上电，防止底板电流倒灌影响系统启动。

       核心板的四周有4个M2定位孔，定位孔与底板的螺柱通过螺丝锁紧，用来固定核心板。灵眸提供的核心板封装上面有螺柱的焊接位置，螺柱的型号是ZIY01-001，规格是M2*φ4.5*L3+1.53。

注：为了方便调试以及升级，请设计底板时一定要有：
1、Recovery按键；
2、调试串口（DUART2）；
3、ADB接口；
4、复位按键和看门狗电路；

2. 复位电路

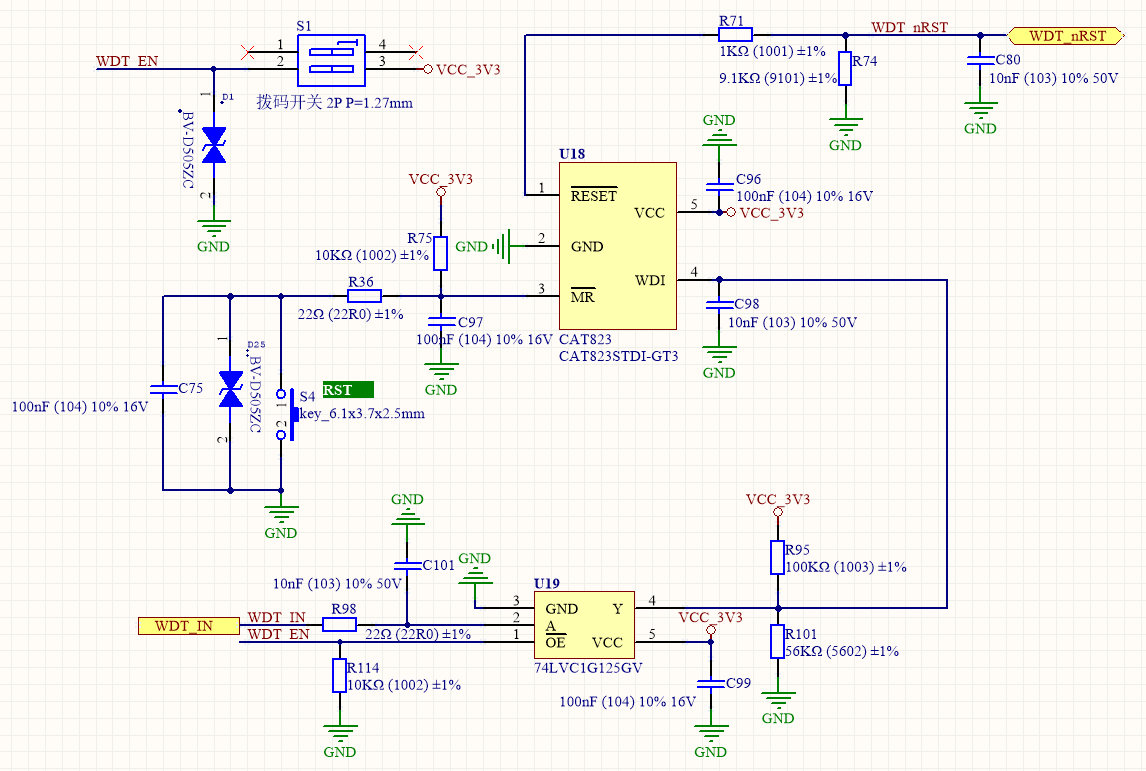

       复位电路由复位按键、看门狗电路、看门狗使能电路组成，如下图所示。信号WDT_nRST是看门狗复位信号，当按下按键S4，或者看门狗芯片使能状态下1.6秒内不喂狗，此信号会变为低电平，复位核心板。信号WDT_IN是看门狗喂狗信号，需要每1.6秒给该信号一个大于50ns的高电平脉冲，如果没有，看门狗芯片会输出复位信号，灵眸linux系统默认是0.8秒喂狗一次。WDT_EN是看门狗使能信号，和拨码开关S1相连。当S1处于断开状态（OFF），看门狗使能，当S1处于连通状态（ON），禁能看门狗，此时无需喂狗，看门狗电路也不会输出复位信号。按键S4是复位按键，按下S4，看门狗芯片也会输出复位信号。

       PCB设计建议：

     （1）复位信号是敏感信号，所以WDT_nRST走线要尽量短，信号应远离DCDC、RF等强干扰信号，以防止受到干扰。如果走线较长，建议包地处理，并且包地线每隔500mil至少添加一个GND过孔。在布局时，RESET复位信号远离板边缘和金属接插件，以防止因ESD引起的异常而导致核心板复位。

     （2）CPU复位至少需要4us时间。

     （3）电容C80尽量靠近核心板的复位引脚。

     （4）保护器件D1靠近拨码开关S1。

3. Recover下载模式电路

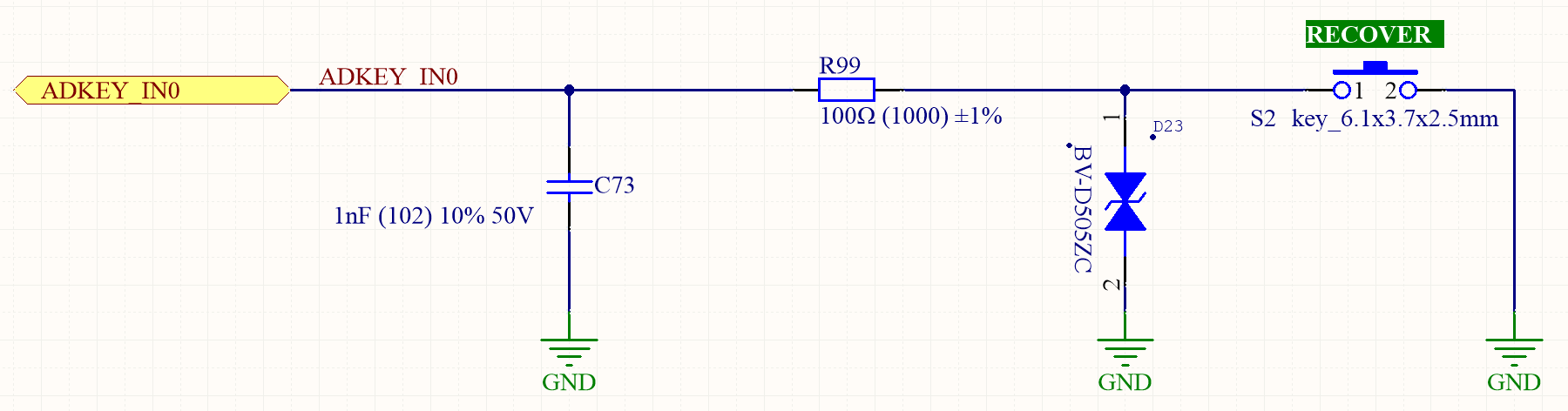

       按键S2是Recover按键，和CPU的ADC_IN0相连，当Recover按键处于按下状态时，再按下复位按键，此时系统将会进入Loader模式，可以通过ADB接口下载固件。

       PCB设计建议：

     （1）ADKEY_IN0信号请远离高速信号，禁止在高速信号线的相邻层布线；禁止在高速信号附近打孔换层；走线不要穿过电感区域。

     （2）保护器件D23靠近按键S2。

4. 调试串口

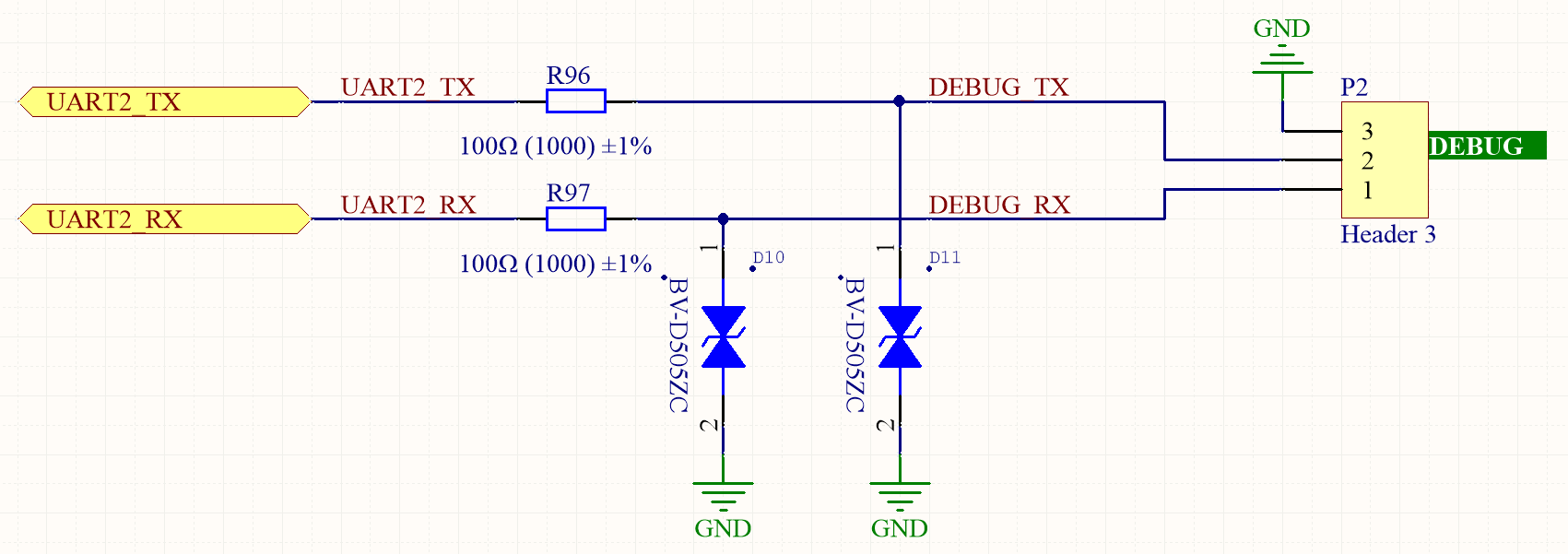

       UART2是系统调试串口，可以打印出系统所有的交互信息，同时也能通过调试串口输入shell命令，在系统调试阶段有很大作用。外接串口调试助手与电脑通信，串口信号是3.3V TTL电平。该串口不可用于普通串口。

       PCB设计建议：

     （1）保护器件D10、D11位置靠近P2。

     （2）电阻R96靠近核心板，电阻R97靠近P2。

5. ADB接口

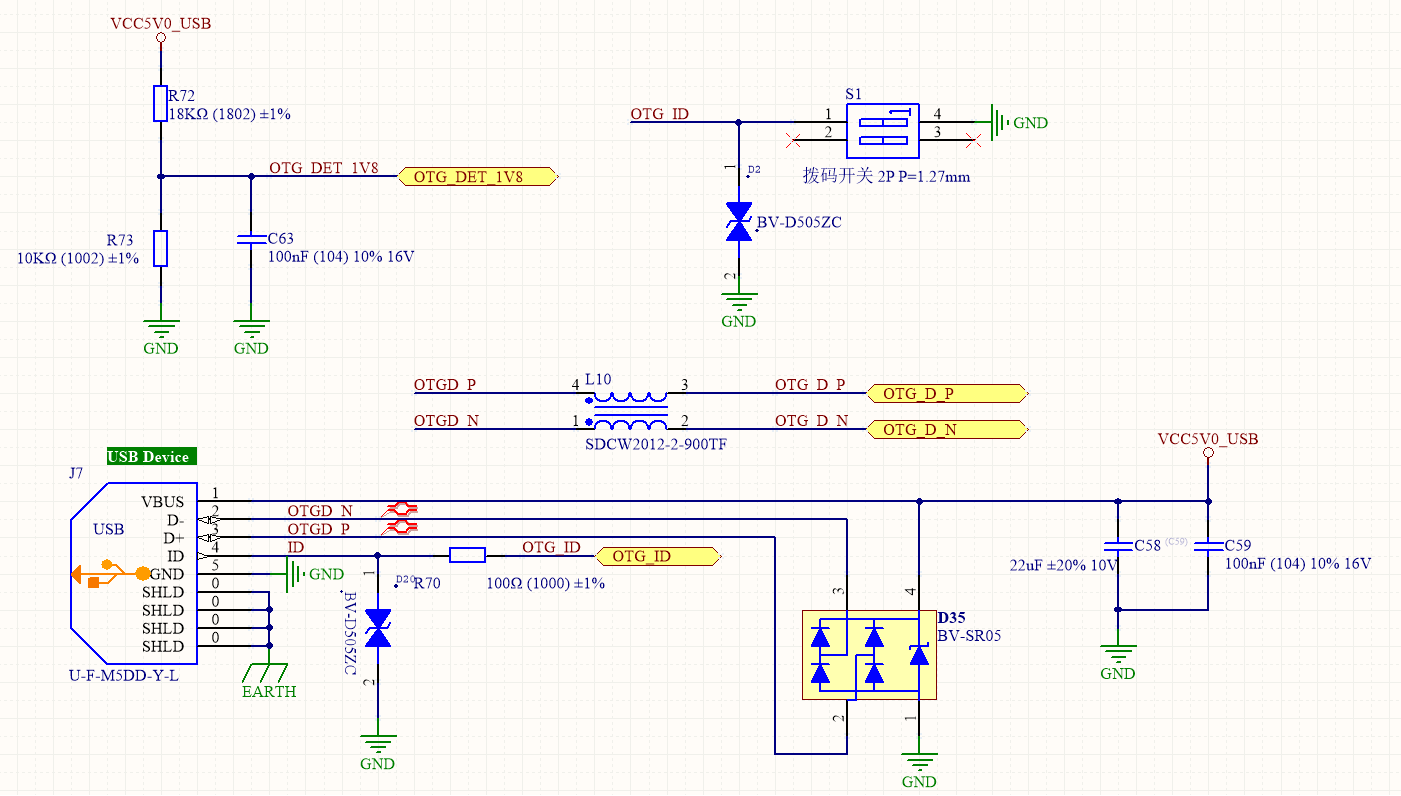

       ADB接口（J7）用于系统固件下载和应用程序调试。核心板有2路USB接口，其中1路是OTG，ADB功能是工作在OTG的Device模式下。OTG_DET_1V8是USB OTG插入检测引脚，检测电压为1.62V～2.08V，检测是否有USB线插入，当OTG用作Host功能时，该引脚也需要接入检测电压。OTG_ID引脚是用于切换Host和Device模式，处于高电平时为Device模式，处于低电平时为Host模式，OTG_ID引脚在CPU内部有1.8V上拉，所以默认是Device模式。

       PCB设计建议：

    （1）在进行PCB布局时，D20、L10、D35这些保护器件尽量靠近micro USB接口，D2尽量靠近拨码开关。D35的最大结电容不应超过3pF。

    （2）USB差分对需要控制PCB阻抗，差分阻抗为90Ω ±10%，差分信号组内走线长度偏差控制在±30mil以内，差分阻抗控制在90Ω±10%。

    （3）当USB差分信号走线需要换层时，确保走线上的过孔数量少于6个，并靠近信号过孔放置对称的地缝合孔。

    （4）GND（系统地）和EARTH（大地）之间需要有静电泄放网络，此处的泄放网络在图纸的其他地方。
