简单CAD户型图制作过程

---

前言

现在想要学习cad的人们越来越多，毕竟cad所涉及到的应用是非常广的，而且学习室内设计更需要学习cad，很多人想要学习cad，既是希望cad能够成为自己的一技之长，优势之处，同时也希望学习了cad之后，在今后的工作可能会用上。

今天为大家带来基础CAD户型图教程

一、教程步骤

1.设置图层

图层方便管理和绘制我们的图形，在绘图前第一步就是设置图层

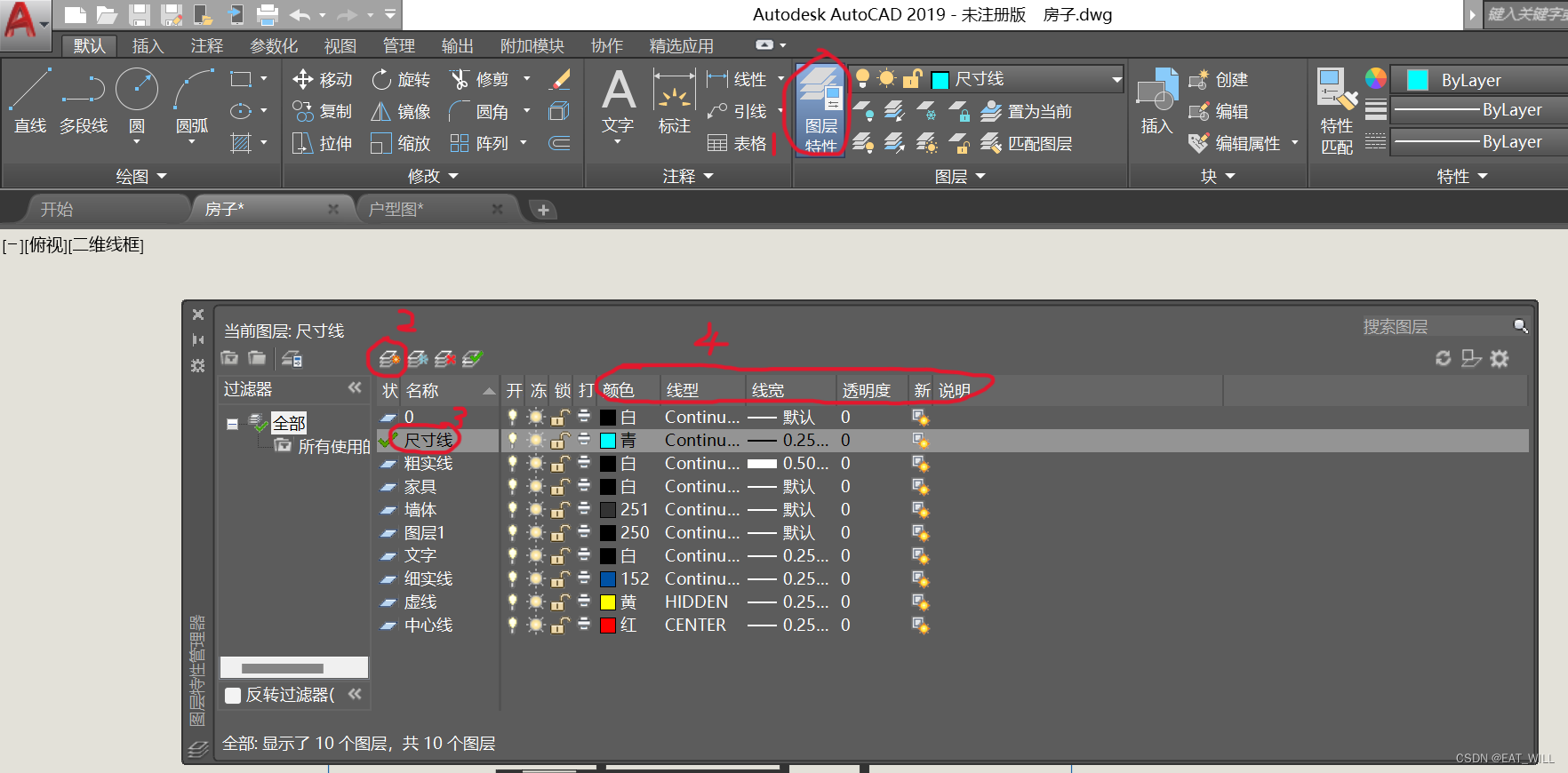

（1）双击图层特性

（2）新建图层

（3）按回车键或回车（ENTER）为新图层命名，我这里设置的有点乱

  (4)   按照自己的需要设置图层颜色、线性、线宽、透明度

 2.绘制墙体

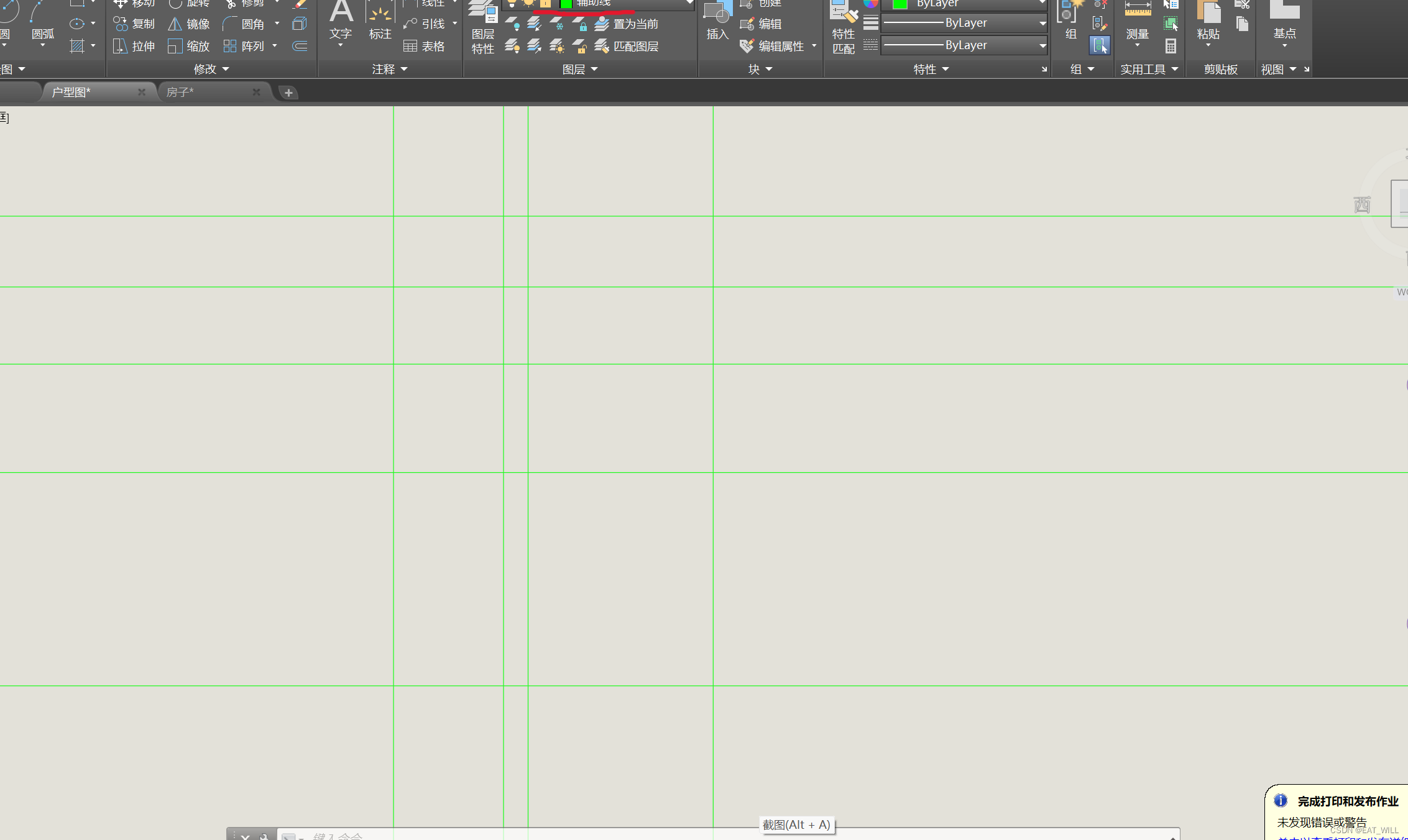

（1）选择辅助线图层，使用构造线(XLIN)辅助线绘制出大概墙体

         绘图——构造线(XLINE)

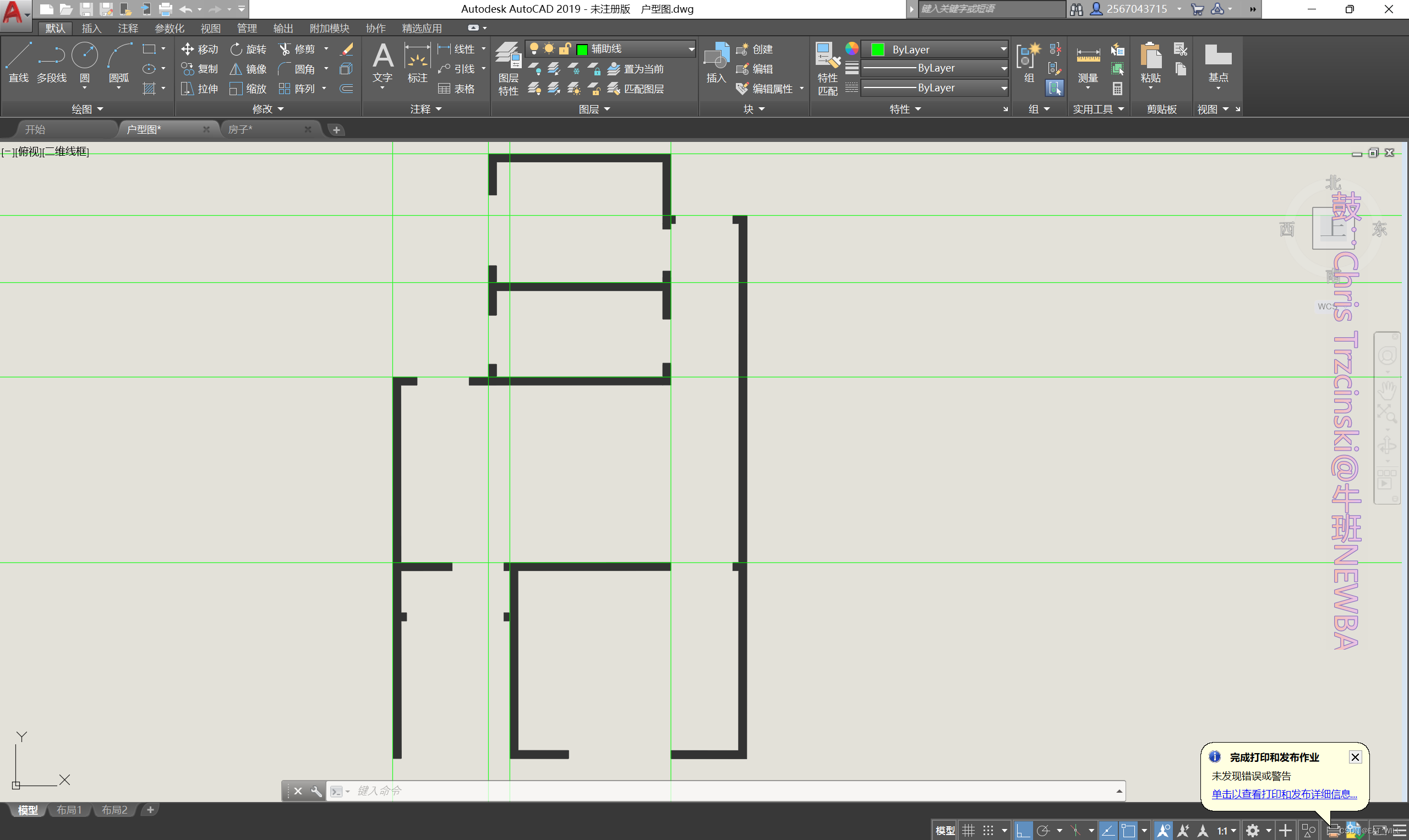

 （2）使用多线(MLINE)沿着辅助线绘制墙体并填充颜色(HATCH)

         注意，填充时确认线段闭合，线段没闭合系统是会出提醒的，红色圆圈圈住的地方就是没闭合的地方。

         绘图——多线(MLINE)

打开填充命令面板（HATCH——H）设置颜色、样式、图案，如果图案比较大或比较小可以调节下方的比例调整到合适大小。

 效果图如下

 3.绘制门窗

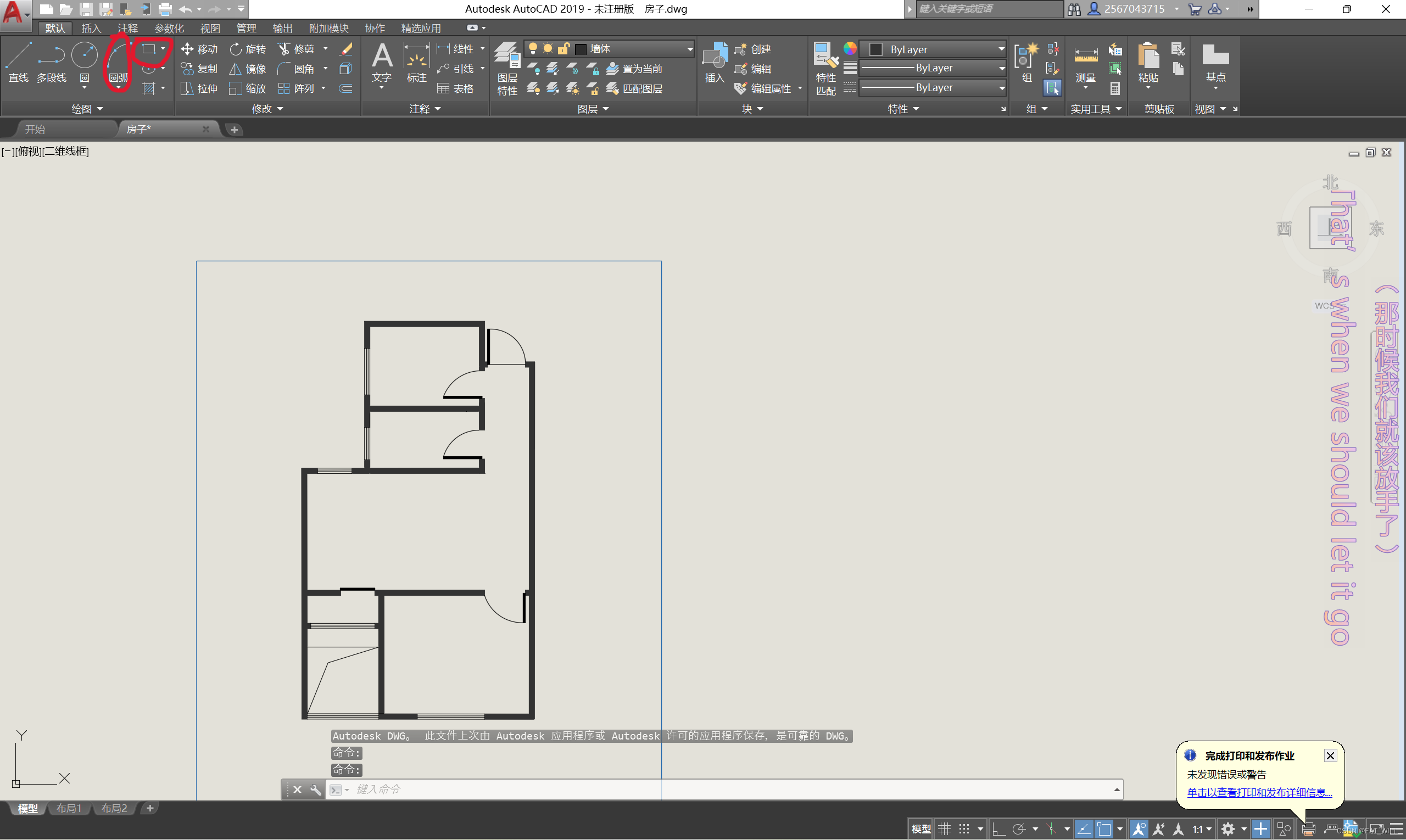

（1）使用矩形（cre）和圆弧(ARC)绘制门窗

下图的门我填充过

 圆弧的使用方法：（来源百度）

打开CAD软件后点击编辑区的命令框，输入ARC后回车，或者直接点击绘图区域的圆弧工具。

在编辑区中拖动鼠标到合适的位置，按下鼠标左键即可选择圆弧的起点。

拖动鼠标画出第一段弧线或者直接输入第一段弧线的长度和度数。

按照同样的方法画出第二段弧线，完成绘制后按下回车键就能得到一段圆弧了。

矩形使用方法：（来源百度）

点击后我们就可以在画布中找第一点，点击就能开始绘制。

鼠标滑动确定第二个角点

    效果如下图

 4.绘制家具

这在我看来是最简单的一步了去网上找自己喜欢的家具，就是繁琐，需要点耐心

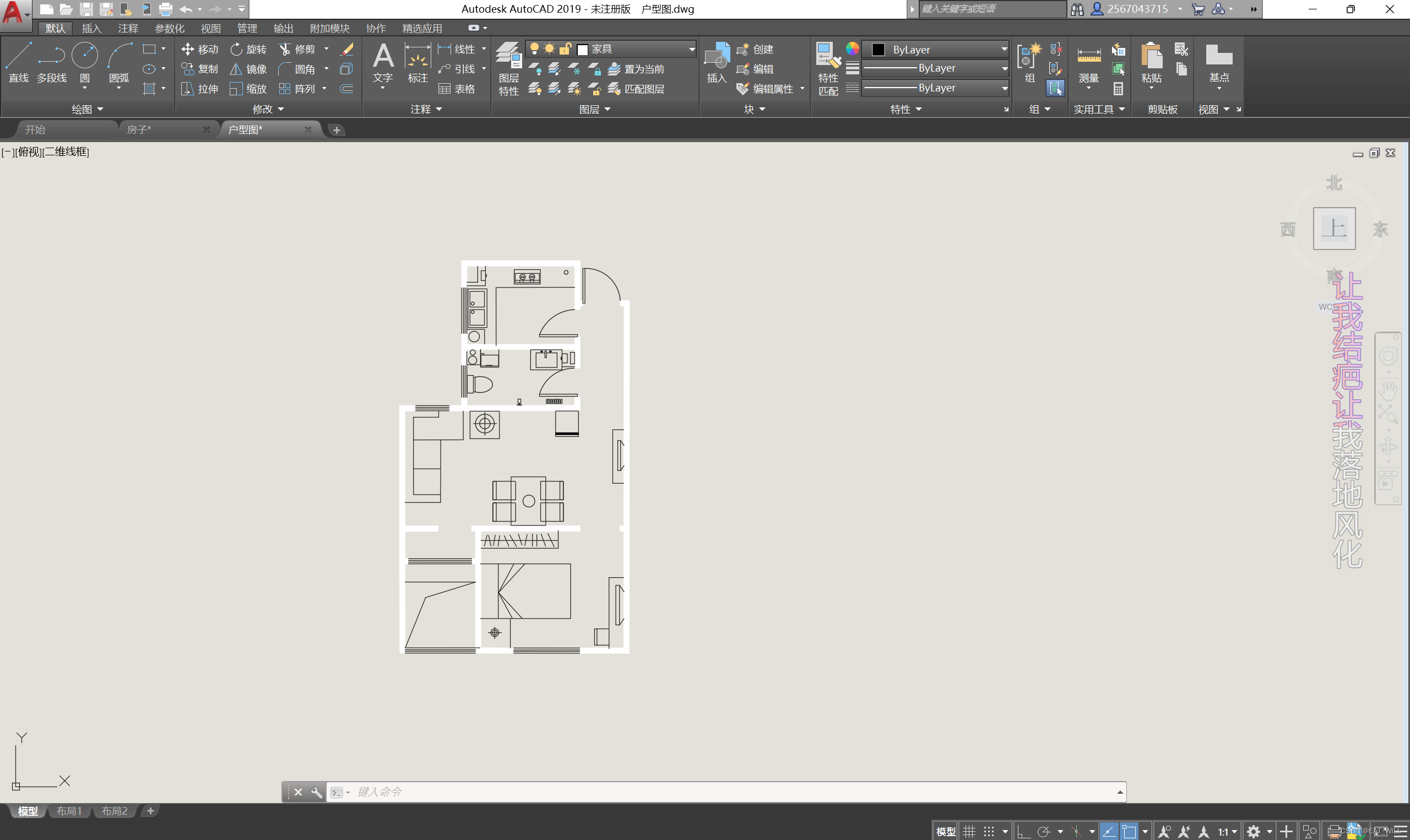

主要使用的是矩形命令（cre）、线段命令（LINE）、圆弧命令(ARC)、圆（CIRCLE）命令进行绘制

5.填充颜色图案

这就是最后一步啦，让我们回到第一步，打开填充面板，选择自己喜欢的颜色、图案

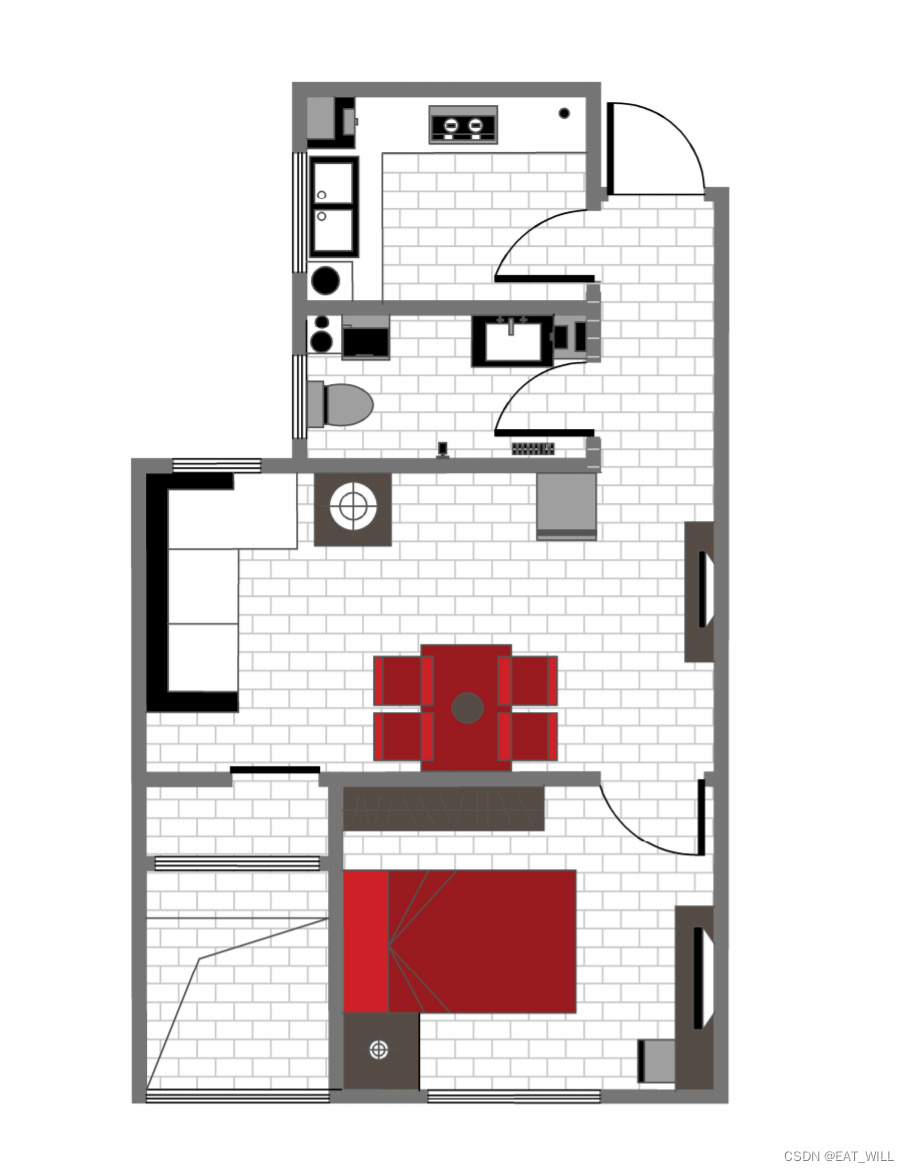

成品如下图

记得养成做一步存一步的习惯哦，前面做着做着软件崩了

6.自动保存设置！！！！

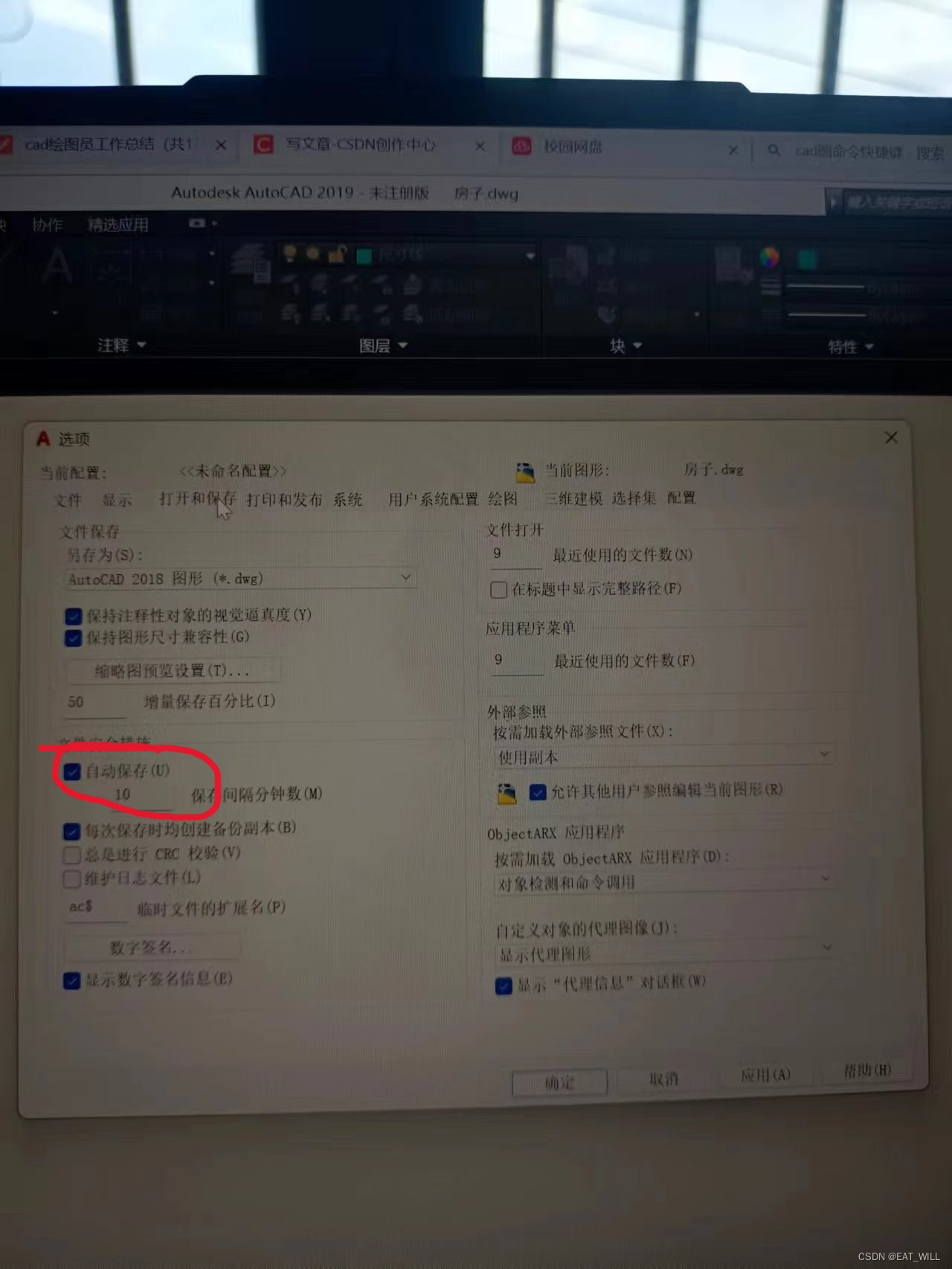

点击菜单选项“工具”。然后在出现的“工具”下拉菜单中，找到“选项”进行点击。（或者直接右键）

然后在出现的窗口中，找到“打开和保存”按钮进行点击。

---

 设置一下自动保存时间和另存为路径就可以啦，防患于未然
