80、基于STM32单片机智能热水器温度温控水温水位检测无线蓝牙APP监控报警系统(程序+原理图+PCB图+参考论文+开题报告+设计资料+元器件清单等)

摘 要

    随着社会的发展，人类科技的进步，各行各业都在使自己的产品智能化、数字化，因老式的热水器使用煤气或天然气对水进行燃烧加热，用手动的方式调节温度，不仅不能够精确的确定使用者需要的水温，而且还存在一定的危险性。

电热水器是一种可供浴室、洗手间及厨房使用的家用电器，随着人们生活质量的提高，现代的家用电热水器已经摒弃了以前的做法，而采用一种更加精确、安全的实施方案。

    C语言对单片机编程有诸多优点，例如：便于移植、句法检查时错误少、坚固性好、头文件种类诸多，能够方便快捷使用各种函数等。本文采用STM32单片机作为控制器，使用C语言编写程序,设计了一款智能家用电热水器。使用按键键盘设定温度，温度可以精确到0.1摄氏度，并使用LED灯显示，能够精确提供用户所需温度的温水。采用DS18B20采集温度，使用LED灯显示，精确的显示出采集的水温。当所需温度高于当前采集的水温时，使用继电器控制外接加热源，当所需温度低于当前采集的水温时，继电器断开不加热。当所需温度高于采集温度时，继电器吸合开始加热。基本实现了智能控制功能。

    关键字：18B20、STM32、热水器 LCD1602显示

引 言

 随着人们生活水平的提高，热水器在人们的生活中扮演着越来越重要的角色，越来越受到人们的青睐。由于燃气热水器易受水压限制，而且安全性较差。每年使用燃气热水器造成的爆炸、中毒等事故也屡有所闻。消费者对燃气热水器怀有一定的惧怕感，所以燃气热水器渐渐淡出市场。而智能电热水器越来越受到人们的认可。

　　电热水器在中国的历史已经有10多年了，期间也经历了数次起落的过程，在上个世纪的最后几年，随着国外品牌的进入和国内一些大家电厂的目光转向电热水器，智能储水式电热水器能适应任何天气变化，普通家庭可直接安装使用，长时间通电可以大流量供热水。使用时不产生废气，既安全又卫生。目前市场上销售的电热水器多数还带有防触电装置。干净卫生，不必分室安装，调温方便。在电热水器发展到如今的水平，已经可以基本满足生产生活中的需求。但为求精益求精，当今学者将目光放在了更好的调节控制水温水位上，尽可能得使其更智能化，能够做到更加的安全稳定舒适。我国在对电热水器水温水位系统的研究已取得很大的成就，并在不断地完善之中。

　　智能电热水器水温水位检测器是采用数字化测量技术，把连续的模拟量（电信号）转换成不连续、离散的数字形式并加以显示的仪表仪器。传统的电热水器水温水位检测器功能单一、精度低，不能满足数字化时代的需求，然而采用单片机的电热水器水温水位检测器功能多样化、精度高、抗干扰能力强。本文所研究的电热水器水温水位检测器是以STM32单片机作为主控制元件来能实现热水器里的水温显示在数码管。更进一步的采用继电器实现自动控制加热装置，是单片机应用在工业、农业、国防、医药、卫生等各行各业中的一个典型而普通的例子，随着科学技术的进一步发展，人们生活水平的不断提高，智能电热水器越来越受人们的青睐，同时节安全、节能、易操作也是不可缺少的。在本设计中，研究智能电热水器的水温检测器非常有意义。

主控制器模块

方案1：

    采用可编程逻辑器件CPLD 作为控制器。CPLD可以实现各种复杂的逻辑功能、规模大、密度高、体积小、稳定性高、IO资源丰富、易于进行功能扩展。采用并行的输入输出方式，提高了系统的处理速度，适合作为大规模控制系统的控制核心。但本系统不需要复杂的逻辑功能，对数据的处理速度的要求也不是非常高。且从使用及经济的角度考虑我们放弃了此方案。

方案2：

    采用STM32单片机作为整个系统的核心，用其控制水温测量控制系统，以实现其既定的性能指标。充分分析我们的系统，其关键在于实现水温的自动控制，而在这一点上，单片机就显现出来它的优势——控制简单、方便、快捷。这样一来，单片机就可以充分发挥其资源丰富、有较为强大的控制功能及可位寻址操作功能、价格低廉等优点。STM32单片机具有功能强大的位操作指令，I/O口均可按位寻址，程序空间多达8K，对于本设计也绰绰有余，更可贵的是STM32单片机价格非常低廉。

一、硬件方案

硬件构成：本系统采用STM32F103C8T6单片机+防水型18B20温度传感器+LCD1602液晶+继电器+HC-05蓝牙模块+水泵+发光二极管+按键设计而成。

二、设计功能

1.采用STM32F103C8T6最小系统板控制。

2.采集LCD1602液晶显示实际温度值,报警参数可以同时显示出来，直观明了，温度精确的小数点显示。

3.有三种模式：自动模式、手动模式和预约加热模式，具有水温和水位控制功能。

4.预约加热模式：具有预约开启热水器的功能，可以设置预约时间小时和分钟，时间一到加热继电器工作加热，这样更加智能和节能。

5.自动模式：当18B20温度传感器测到的实际温度低于设定的温度下限值时继电器自动吸合指示灯亮模控制热得快加热，当温度高于上限值时继电器自动关闭停止加热。

6.水位检测有低、中、高。当水位低时会自动停止加热防止干烧，并启动加水继电器工作控制水泵加水，当水位高于高水位时自动停止加水。

7.蜂鸣器的提示声音不同，当温度低于下限时，蜂鸣器会长鸣一声，当温度高于上限时，蜂鸣器会发出滴滴的声音，此功能更加清楚的知道热水器的工作状态。

8.手动模式：当温度在上、下限范围之间时，可以按加键手动开启和关闭加热继电器，当水位低平高水位的时可以按减键手动开启和关闭水位继电器加水。

9.可以设置温度上限和温度下限值，设置的参数具有掉电保存功能，保存在STM32内部FLASH，上电无需重新设置。

10.防水温度传感器，即可以测水温又可以测空气的温度，温度精确到小数点显示。

11.按键具有连加、连减的功能，在设置参数时按键按着不动可以实现连加、连减的功能，设置起来非常方便。

12.温度测量范围：0度到99.9度。
13.可以通过手机连接蓝牙模块，APP上可以显示水温度值、温度上限值、温度下限值、水位等级、预约时间。

14.手机APP上有4个按键，退出键、减键、加键、设置键，可以设置温度上下限和预约时间并同步到产品上面显示，相当于板子上面按键的功能。

15.手机APP有汉字提示，加热功能会显示"打开加热"和"关闭加热"，抽水功能会显示"打开加水"和"关闭加水"，模式会显示"自动模式"和"预约模式"。

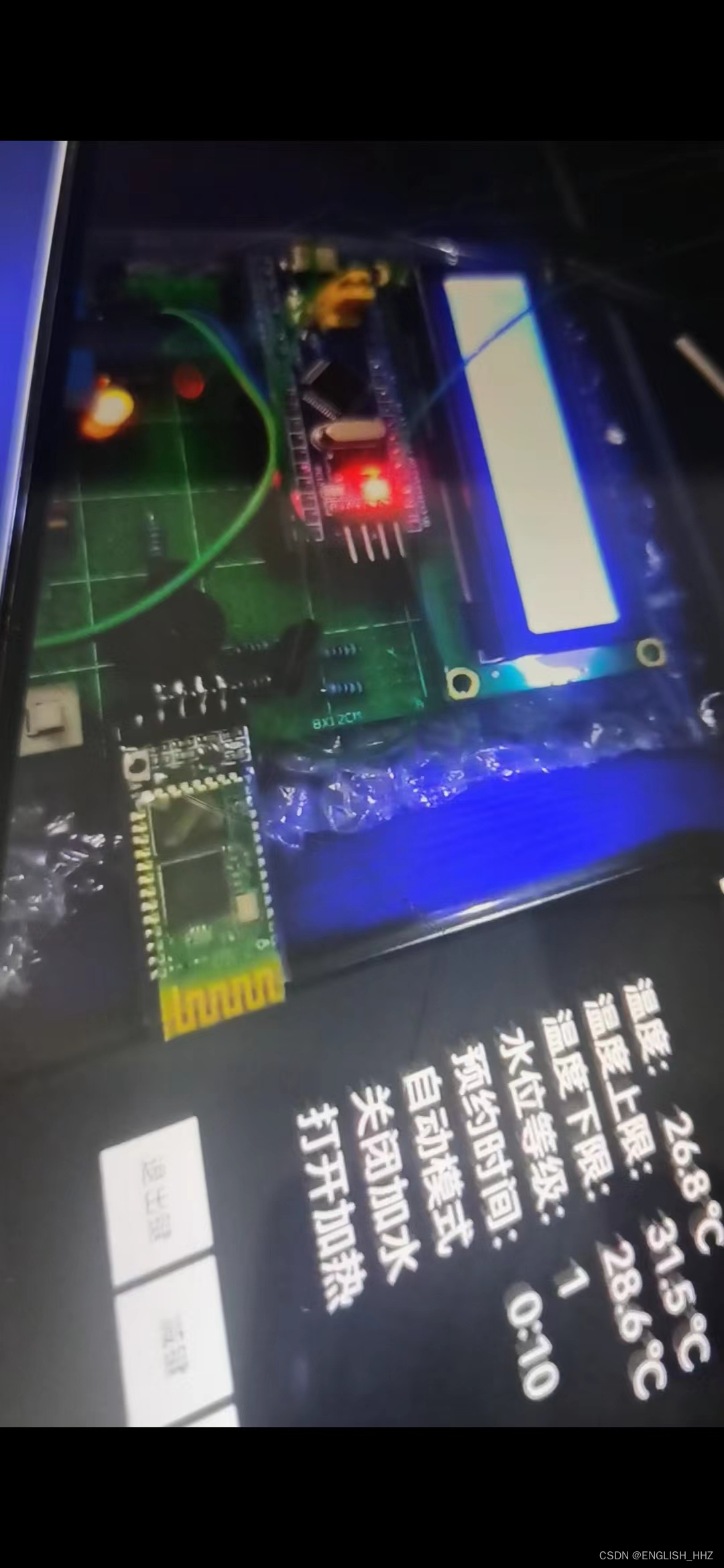

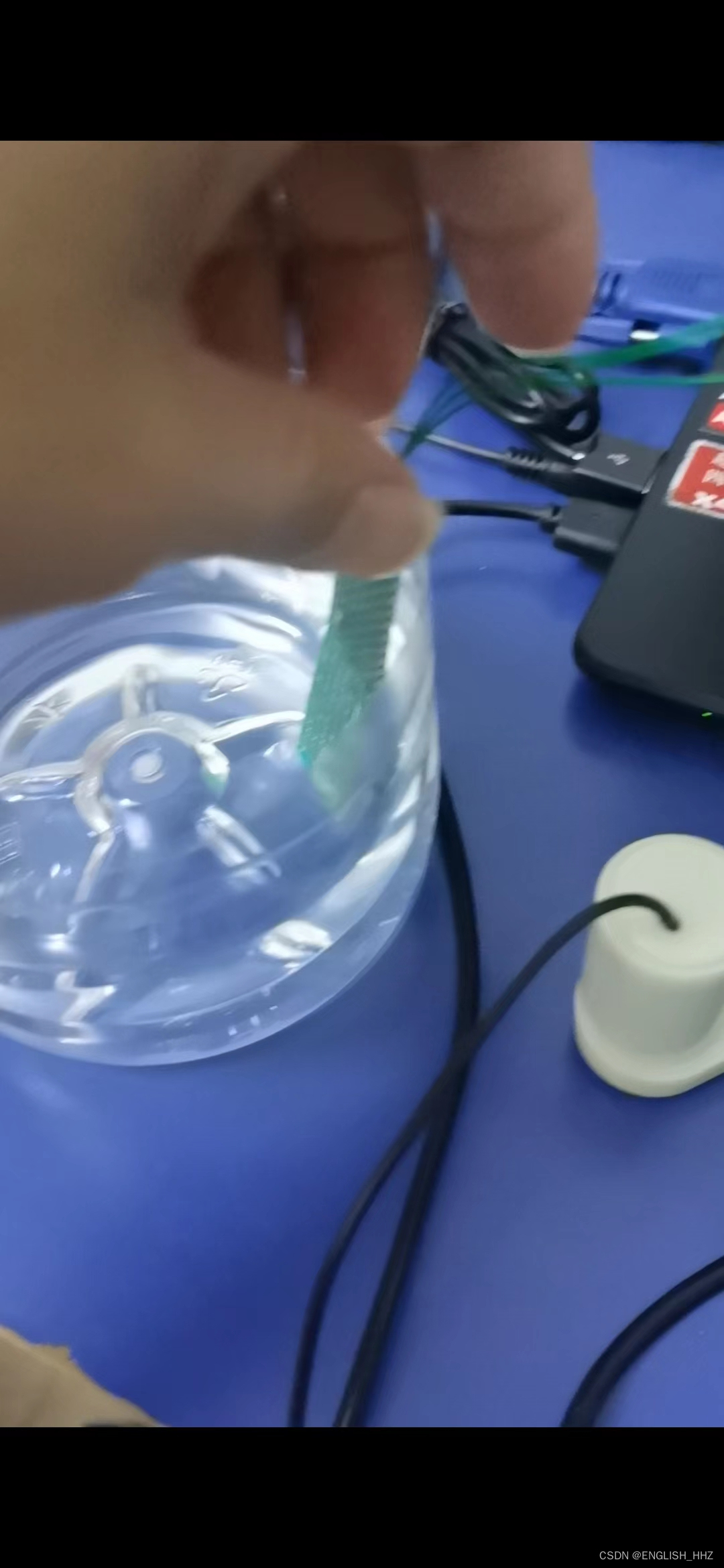

三、实物图



STM32STM32概述
       STM32系列是为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核。按性能分成两个不同的系列：“增强型”STM32F103系列和“基本型”STM32F101系列。增强型系列的时钟频率能达到72MHz，是同类产品中频率最高的；基本型的时钟频率为36MHz，用16位产品一样的价格得到比16位产品更大的性能，是16位产品的最好选择。两个系列都有内置的32K到128K的闪存，不同的是SRAM的最大容量和外设接口的组合。时钟频率为72MHz时，从闪存执行代码来看，STM32功耗36mA，是32位市场上功耗最低的产品，相当于0.5mA/MHz[6]。
以STM32103C8T6单片机为处理器，该单片机为32位处理器。内核为Cortex-M3，其并行总线结构，嵌套中断向量控制单元，调试系统和它标准的存储映射。嵌套中断向量控制器（Nested Vector Interrupt Controller,简称NVIC）是Cortex-M3处理器中一个比较关键的组件，它为基于Cortex-M3的微控制器提供了标准的中断架构和优秀的中断响应能力，为超过240个中断源提供专门的中断入口，而且可以为每个中断源赋予单独的优先级。采用NVIC可以达到非常快的中断响应速度，从收到中断请求到执行中断服务的第一条指令仅需12个周期。这种极快的响应速度一方面得益于Cortex-M3内核对堆栈的自动处理机制，这种机制是通过固化在CPU内部的微代码实现的。另一方面，在中断请求连续出现的情况下，NVIC使用一种称为“尾链”的技术，使连续而来的中断可以在6个时钟周期内得到服务。在中断的压栈阶段，更高优先级的中断可以不耗费任何额外的CPU周期就能完成嵌入低优先级中断的动作。具体的细节后面我会继续总结的。用户可以通过设置CPU自动进入低功耗状态，而使用中断来将其唤醒，CPU在中断时间来临之前会一直保持睡眠状态[7]。
　　Cortex-M3的CPU支持两种运行模式：线程模式（Thread Mode）与处理模式（Handler Mode）并且需要注意的是，这两种模式都拥有各自独立的堆栈。这种设计使得开发人员可以进行更为精密的程序设计，对实时操作系统的支持也就更好了。Cortex-M3处理器还包含了一个24位可自动重装载定的定时器，可以为内核（RTOS）提供一个周期中断。
在指令集方面，ARM7和ARM9都有两种指令集（32位指令集和16位指令集），而Cortex-M3系列处理器支持Thumb-2指令集。由于Thumb-2指令集融合了Thumb指令集和ARM指令集，使得32位指令集的性能和16位指令集的代码密度之间取得了平衡[5]。 专业嵌入式、单片机技术实训。而且，ARM Thumb-2 专门为C/C++编译器设计，这就意味着Cortex-M3系列处理器的开发应用可以全部在C语言环境中完成。
　　STM32微控制器的推出标志着ST公司在两条产品主线（低价位主线和高性能主线）上迈出了重大一步。STM32最初发布时有14个不同型号，分为两个版本：最高CPU时钟为72MHZ的“增强型”和最高CPU时钟为36MHZ的“基本型”。这些不同STM32型号里内置的Flash最大可达128KB，SRAM最大为20KB，在STM32发布之初，配置更大Flash,RAM和更复杂外设的版本就已经在规划之中了。不管是什么版本，什么型号的STM32器件，它们在引脚功能和应用软件上是兼容的。这就使得开发人员在使用STM32系列微控制器时，不必改动PCB就可以根据需要随意更换器件型号。乍一看STM32的设备配备，与往日熟悉的51单片机倒有几分相似。一般，STM32都会配备常见外设，诸如多通道ADC,通用定时器，I2C总线接口，SPI总线接口，CAN总线接口，USB控制器，实时时钟RTC等。但是，它的每一个外部设备都具有独特之处。例如，12位精度的ADC具备多种转换模式，并带有一个内部温度传感器，带有双ADC的STM32器件，还可以使两个ADC同时工作，从而衍生出了更为高级的9种转换模式；STM32的每一个定时器都具备4个捕获比较单元，而且每个定时器都可以和另外的定时器联合工作以生成更为精密的时序；STM32有专门为电机控制而设的高级定时器，带有6个死区时间可编程的PWM输出通道，同时其带有的紧急制动通道可以在异常情况出现时，强迫PWM信号输出保持在一个预订好的安全状态；SPI接口含有一个硬件CC8单元，支持8位字节和16位半字数据的CC8计算。在对SD或MMC等存储介质进行数据存取时相当有用。而且，STM32还包含了7个DMA通道。没恶搞通道都可以用来在设备与内存之间进行8位，16位，32位数据的传输。每个设备都可以向DMA控制器请求发送或者接收数据。STM32内部总线仲裁器和总线矩阵将CPU数据接口和DMA通道之间的连接大大的简化了，这就意味着DMA通道单元是很灵活的其使用方法简单，足以应付微控制器应用中常见的数据传输要求。

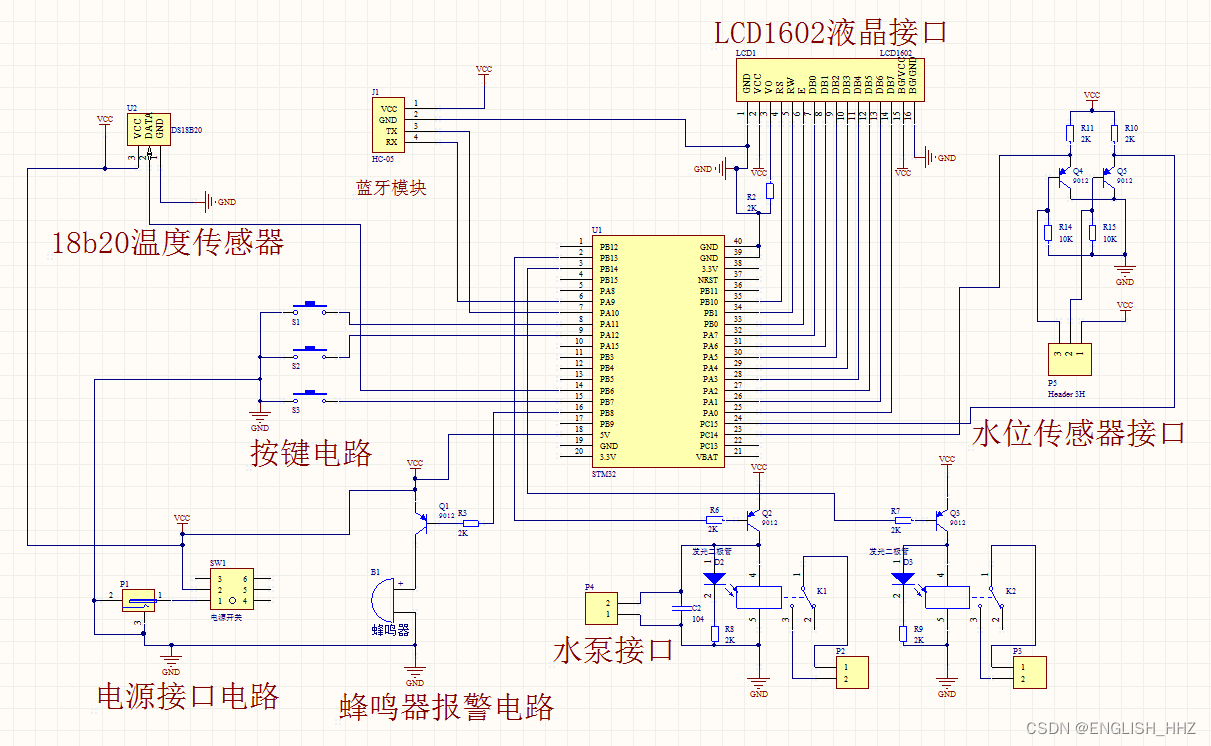

四、原理图

在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

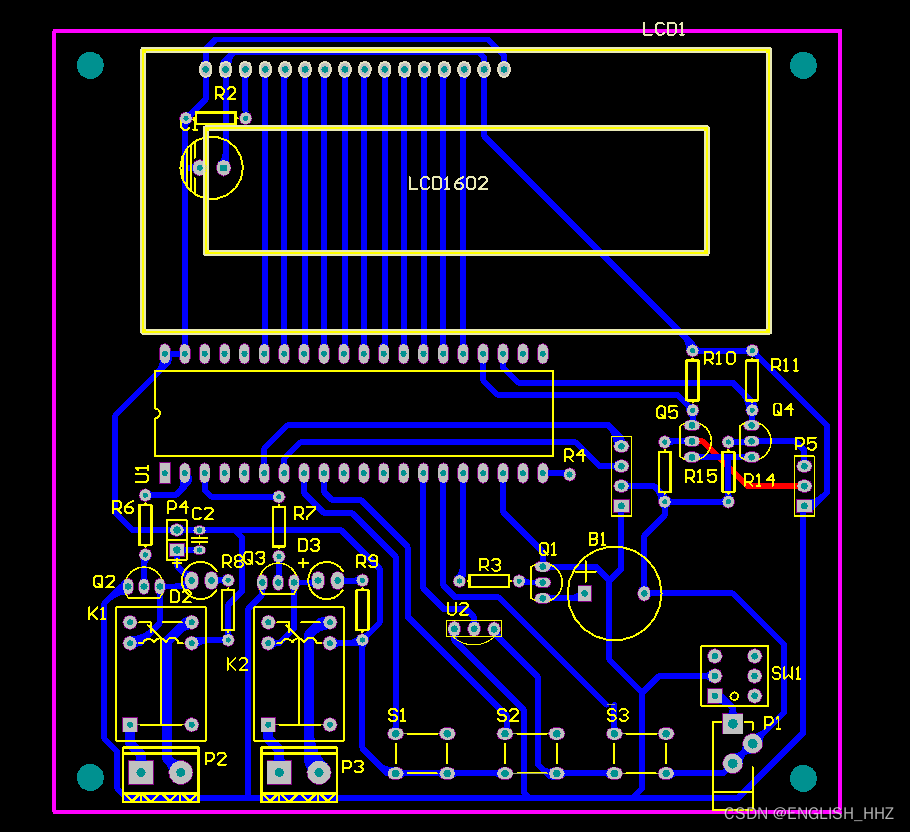

五、PCB图

在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

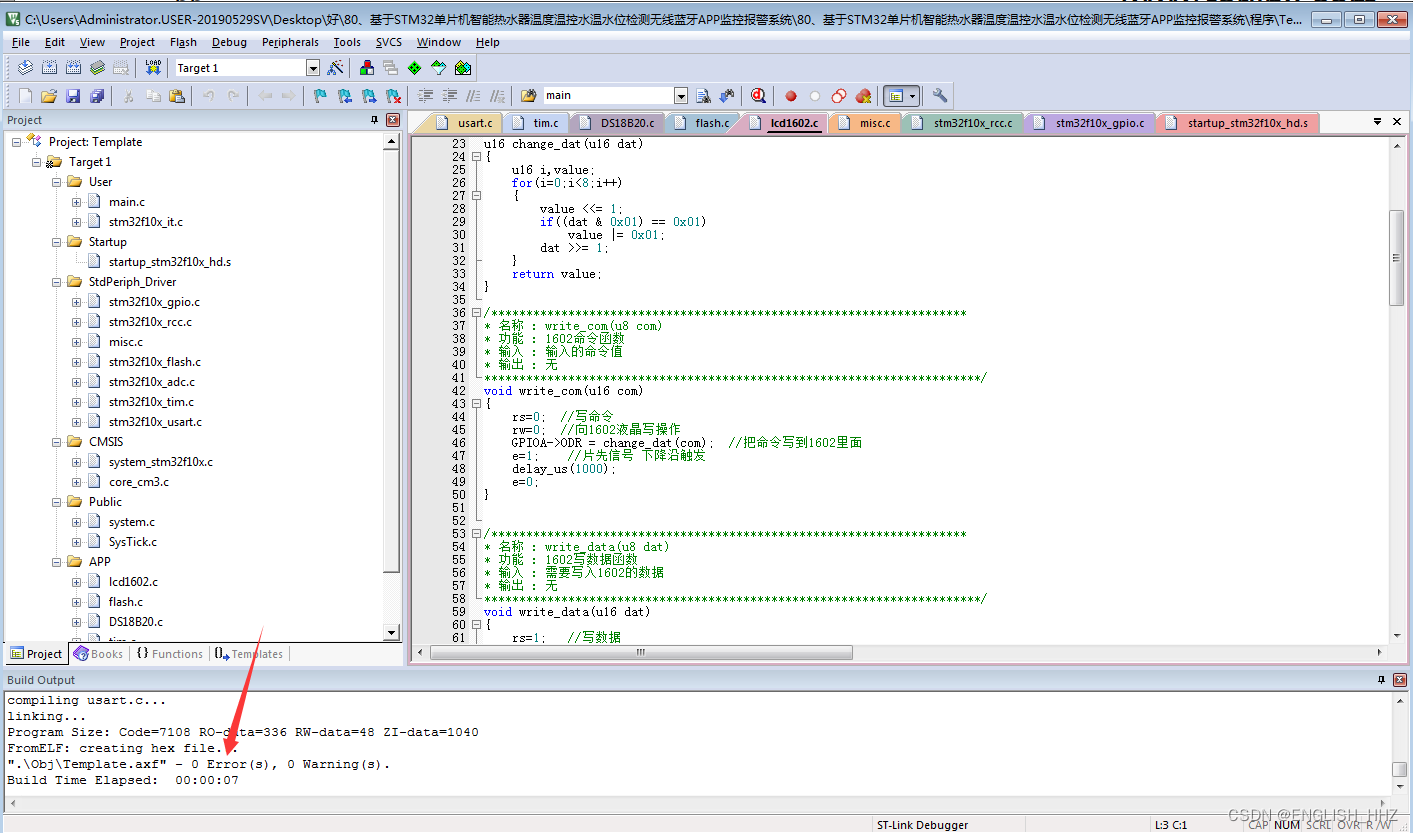

六、程序源码

Keil 5是美国Keil Software公司出品的51和STM32系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。运行Keil软件需要WIN98、NT、WIN2000、WINXP等操作系统。如果你使用C语言编程，那么Keil几乎就是你的不二之选，即使不使用C语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。

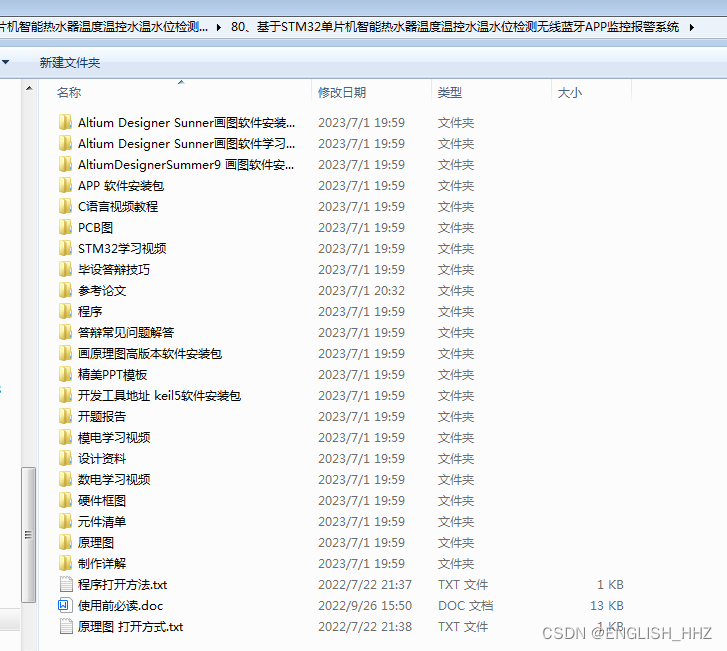

资料包括：
