技术|直流充电桩的构成及分类

​（全文字数1015，阅读需要3分钟）

1、基本构成

充电机的基本构成包括动力电源输入、功率变换单元、输出开关单元、充电电缆和车辆插头，以及控制电源、充电控制单元、人机交互单元，也可包括计量等功能单元。充电机构成原理框图见图1。

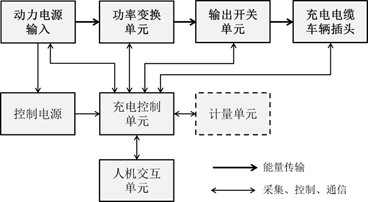

图1  充电机构成原理框图

注：图1中实线框内为充电机基本构成单元，虚线框内为可选构成单元。

解读：动力电源输入可以是交流电源输入也可以是直流电源输入；当动力电源为交流时，功率变换单元将动力输入电源转换为充电所需的直流电；输出开关单元控制直流输出回路通断；控制电源为充电控制单元供电；充电控制单元负责充电机运行控制、车辆交互、人机交互、平台通信等业务功能的实现；人机交互单元提供人机交互功能；计量单元提供计量功能。

2　充电机分类

2.1　按使用环境条件

2.1.1　正常使用环境

充电机按照正常使用环境分类：

a)   室内使用充电机；

b)   室外使用充电机。

解读：室外使用的充电桩外壳防护等级要求IP54; 室内使用的充电桩外壳防护等级要求IP32。

2.1.2　特殊使用环境
