充电原理_充电桩工作原理

一、充电桩系统组成大致分为输入配电、控制电路、监控显示计费及充电界面、急停按钮、刷卡器、输出连接器、充电指示灯。

充电桩外观总图

充电桩工作原理图

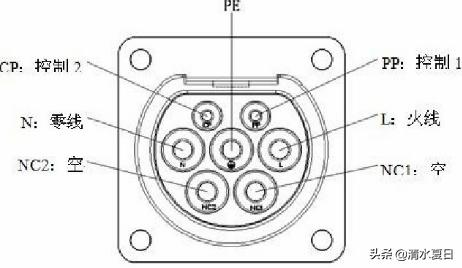

充电枪连接器接口定义

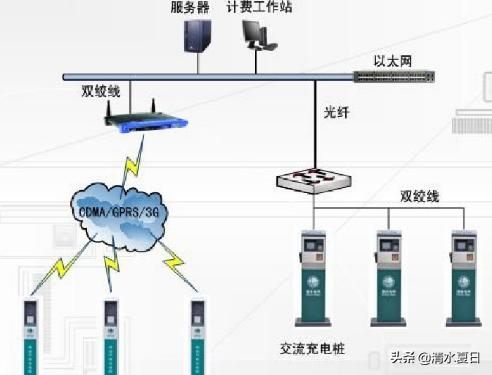

云技术后台管理平台

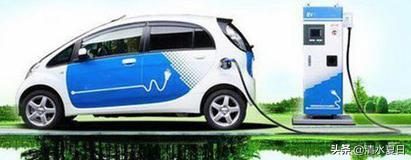

新能源汽车充电图片

二、各部分功能简介：

1.输入配电由保护断路器、防雷单元、输入电能表。防雷及短路器起到保护功能，如果雷电或电网尖峰太高都会通过防雷单元泄放到大地，从而保护设备。输入电能表主要起到计费作用，用电量多少统计上传到后台。

2.控制电路主要起到与系统各硬件的协调配合。

3.控界面主要显示充电数据及操作过程及充电状态。

4.急停按钮作用主要是在设备异常及遇到紧急情况下进行切断输入电源的目的，从而达到保护设备的作用。

5.刷卡器作用类似与我们的银行卡，进行消费结算及设备的启停。

6.输出连接器就是我们所说的充电枪负责直流能量的传输到充电汽车电瓶上。

7.充电指示灯状态共有三种，待机、故障、充电。分别用绿、红、橙三种LED指示灯表示。

三、充电桩分类：1.分为交流与直流充电桩。

2.按时间分为快充与慢充。

3.安装方式分为壁挂、移动、落地式

四、充电特点：1.分为手动充电、刷卡充电、短接保护功能

2.体积小、成本低。

3.保护电路齐全

4.工作效率高，能量传输利用高

5.采用独特的技术，使充电电压平衡转换

6.通过握手协议自动检测电池状态进行均衡充电

7.采用电压、电流模式循环保护电路设计理念，工作更稳定。

8.采用CAN总线及CAN协议作为通信方式
