数据可视化技术

数据可视化技术

散点图、子弹图、弦图的特点以及绘制

1. 散点图

1.1特点

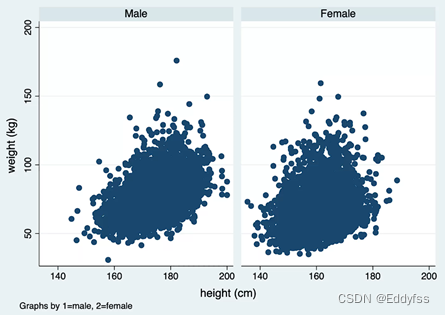

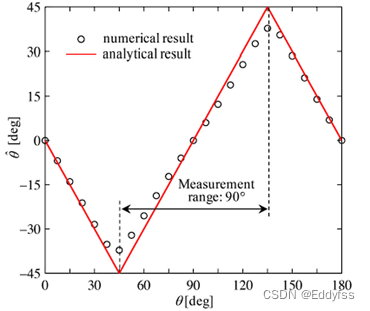

散点图是指在回归分析中，数据点在直角坐标系平面上的分布图，散点图表示因变量随自变量而变化的大致趋势，据此可以选择合适的函数对数据点进行拟合。以下是出现在日常生活和科研领域的常见的散点图：

1.2实现散点图实例

原始数据集：

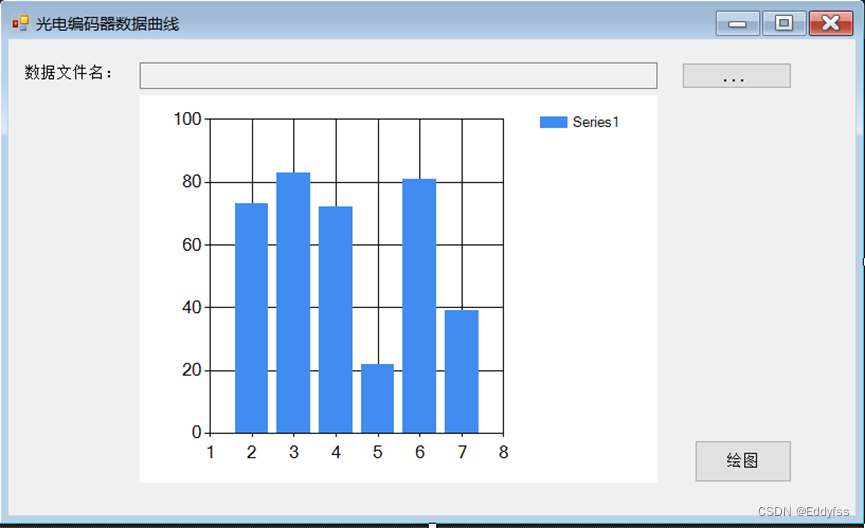

在Visual Studio Form Work的工具栏找到相应组件，拖至窗口进行相应的图形组合，设置完成最终想要达成的窗口样式。点击对应的组件，进入代码编辑窗进行编辑即可。

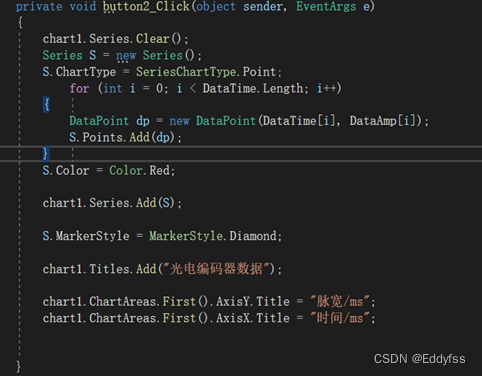

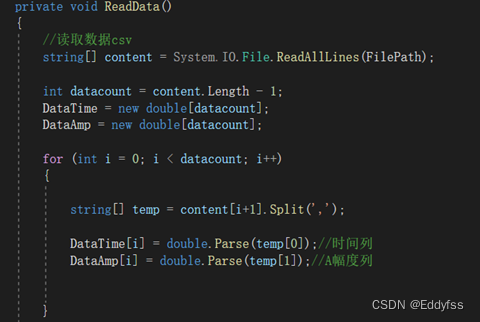

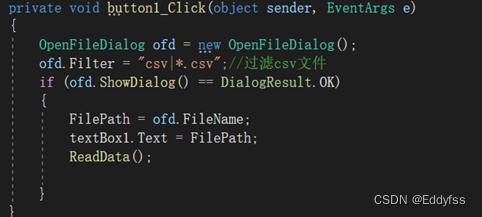

主要的实现代码：

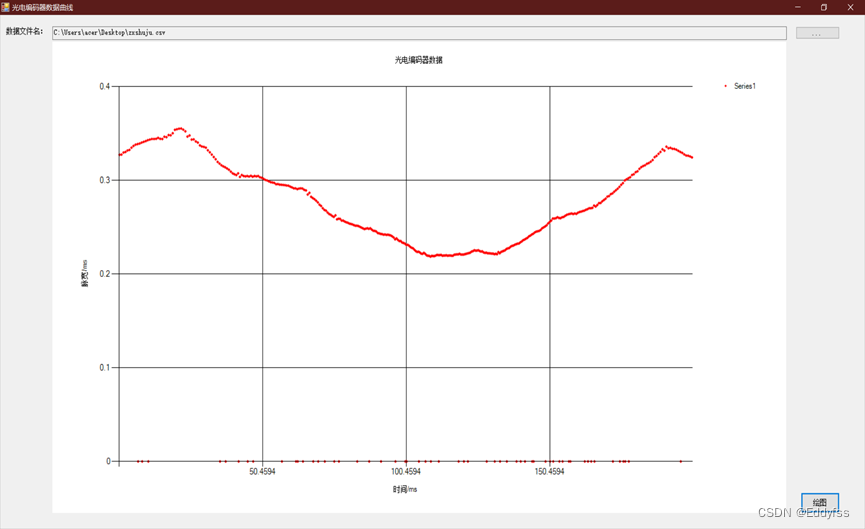

导入数据后得到的最终图形：

2. 子弹图

2.1特点

子弹图是一种可视化实际与目标完成情况的图表，它的外形很像子弹射出后带出的轨道，所以叫做子弹图。子弹图的外表上有点类似条形图，但是信息量比条形图更多。常用的使用人员为财务、销售等工作人员，无论是KPI考核，还是公司的年收益，子弹图都能轻松告诉你是否达标。除此之外，子弹图还能用评估城市的交通状况等一系列场景中。以下是一些常见的子弹图：

2.2实现子弹图实例

思路大致是，可以使用堆叠条形图来表示各种范围，并使用另一个较小的条形图来表示值，最后，用一条垂直线标记目标。因为我们需要多个组件图层，使用 matplotlib 来实现会比较方便。

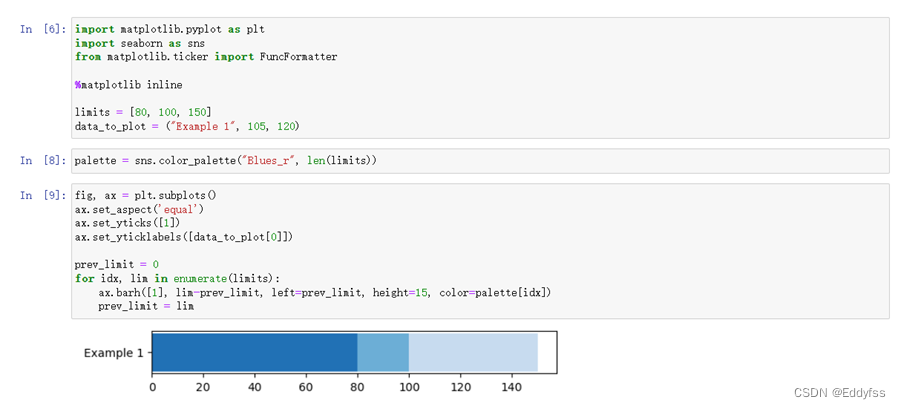

通过子弹图使用长度/高度、位置和颜色对数据进行编码，以显示与目标和性能带相比的实际情况。子弹图有单一的主要度量（例如年初至今的收入），将该度量与一个或多个其他度量进行比较以丰富其含义，并将其显示在性能的定性范围的背景，例如差、满意和好。定性范围显示为单一色调的不同强度，使色盲者可以辨别它们，并将仪表板上的颜色使用限制在最低限度。以下通过一个简单的例子实现条形图的堆叠：

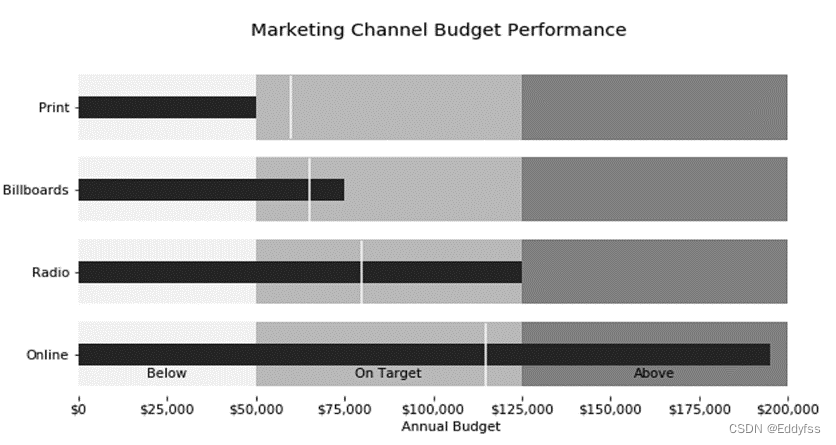

通过上面绘制简易子弹图步骤的叠加，实现多个条形图的堆叠，以显示不同人或城市之间差异。代码虽然看起来有点长，但基本原理和上述一致，实际操作起来并不复杂。

3. 弦图

3.1特点

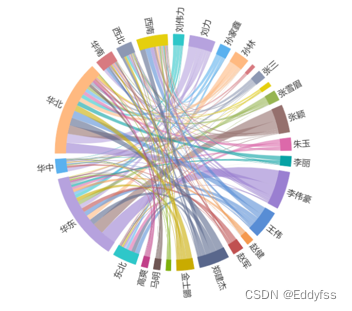

弧表示节点围绕着圆周分布。一般将节点用外弧表示，每段弧的长度与节点的值的大小有关，若节点没有设定值，则弧的长度默认相等。节点之间的关系由圆中的弦或贝塞尔曲线表示，若两个节点之间有联系，便会有一条曲线相连，曲线的宽度表示两个节点的边的权重。不同的弧一般设置为不同颜色，以便区分。
弦图中的元素其实就包括两部分，外层的圈，代表各个对象；内层的纽带，代表各对象之间的关系。
对于弦图，有以下特点：
• 用不同颜色区分不同的对象（点）
• 圆上的两点之间的弦表示之间存在关系
• 弦的宽度表示关系程度，关系越明显则弦宽越宽
• 因为不同对象颜色不同，可以通过两点之间弦的颜色区分是对象¬—>对象的方向
其优势在于可以清晰的看到数据之间的关系，连接两个数据点的弧线可以根据颜色、粗细以及和圆周的接触面积来表达不同的数值。适合展现大量的复杂的数据关系。
