电驱动系列：二十、60°相带对称绕组矢量星形图法分析谐波含量

本文首发于微信公众号&知乎：NVH百科

本节内容

20.1 60°相带对称绕组的槽矢量星形图

20.2 合成磁势的各次谐波分析

20.1 60°相带对称绕组的槽矢量星形图

        在第15-18节我们用解析法分析了绕组的磁势，在第19节介绍了槽矢量星形图法分析绕组的磁势，举例介绍了基波和3次谐波并进行了推广，这一节我们用槽矢量星形图法分析60°相带对称绕组的空间谐波成分及其特征。
        电机的每个相带占60°电角度，按照A、Z、B、X、C、Y分布，其中A、B、C为顺接，X、Y、Z为反接，且A与X、B与Y、C与Z串连，各相绕组电流为：

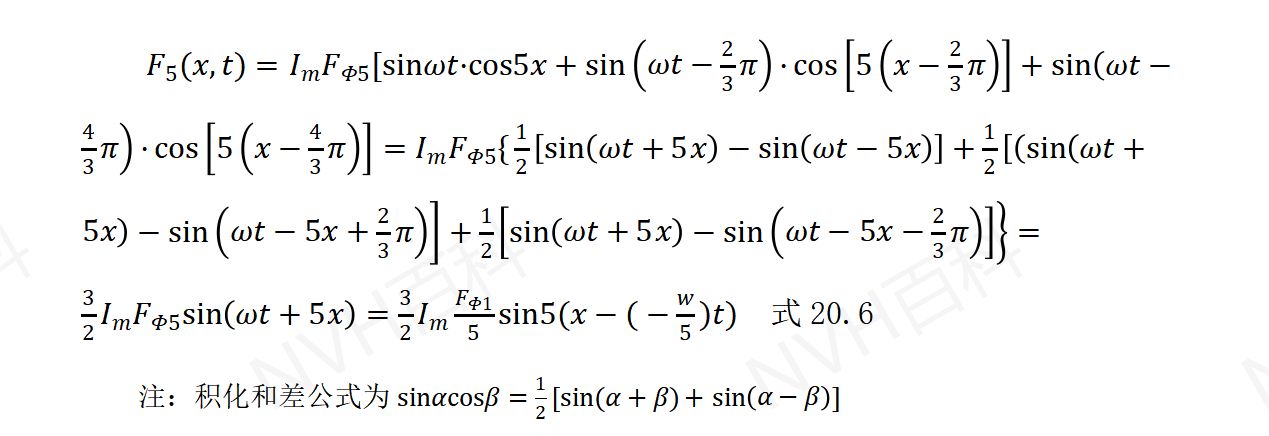

        与1次谐波不同，5次谐波为逆时针旋转磁势，旋转角速度为-w/5，幅值为1次谐波的1/5。

      （5）同理，可得出合成磁势存在7次顺时针旋转磁势，11次逆时针旋转磁势，13次顺时针旋转磁势…；即存在1，-5，7，-11，13，-17……次旋转磁势（这里的+表示顺时针，-表示逆时针），其他次谐波为0。

        综上，可知定子60°相带整数槽对称绕组产生的旋转磁势空间谐波包含：

        ① 6k+1次旋转磁势，其旋转方向为顺时针旋转（默认相序电流为顺时针方向），旋转速度为w/(6k+1)，谐波幅值为基波的1/(6k+1)倍，其中k=0,1,2,3......；

        ② 6k-1次旋转磁势，其旋转方向为逆时针旋转（默认相序电流为顺时针方向），旋转速度为-w/(6k-1)，谐波幅值为基波的1/(6k-1)倍，其中k=0,1,2,3......。

注：以上不考虑槽口系数、短距系数、分布系数等因素。
