电驱动系列：二十一、图解法理解定子磁势

本节内容：

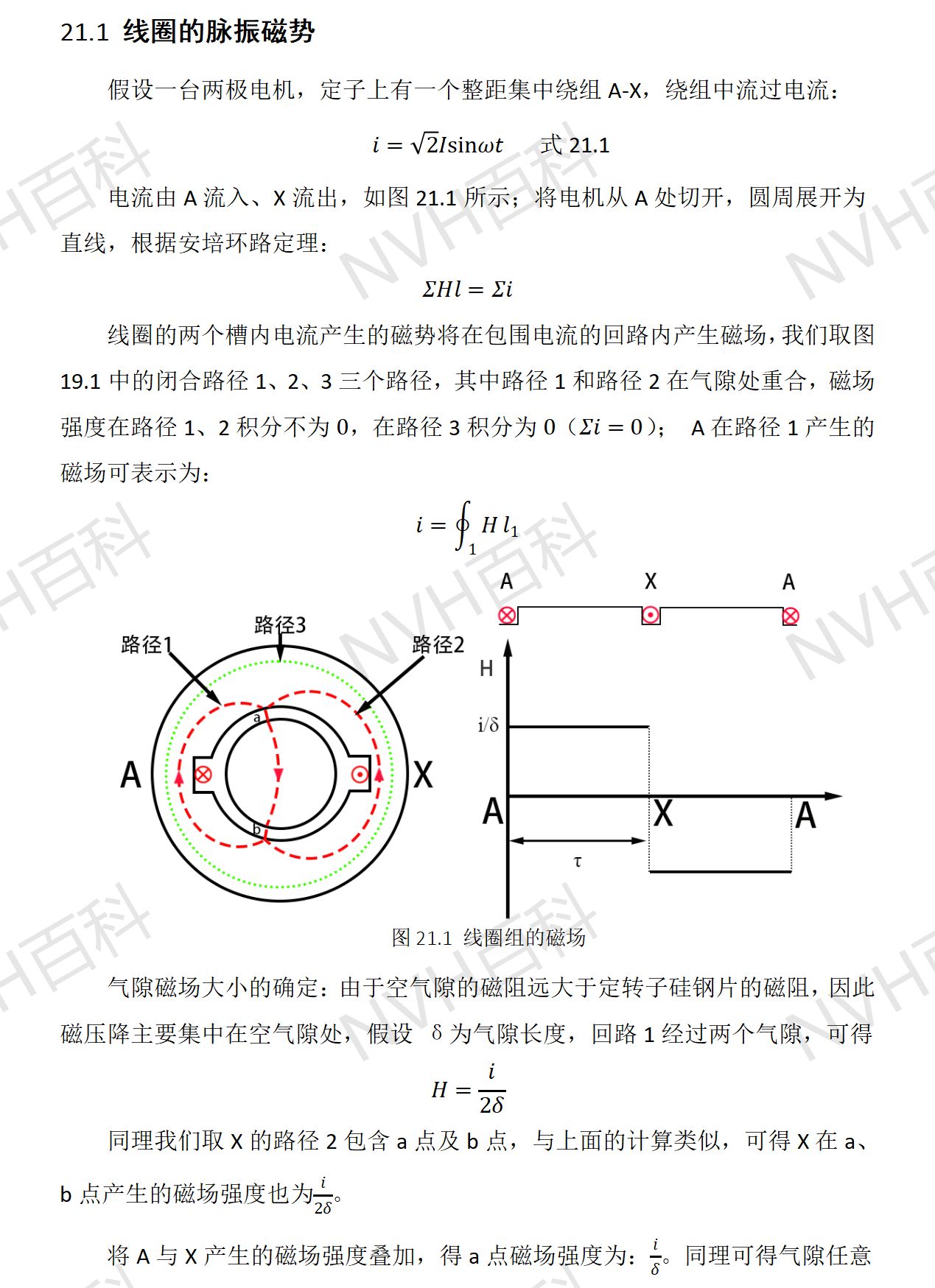

21.1 线圈的脉振磁势

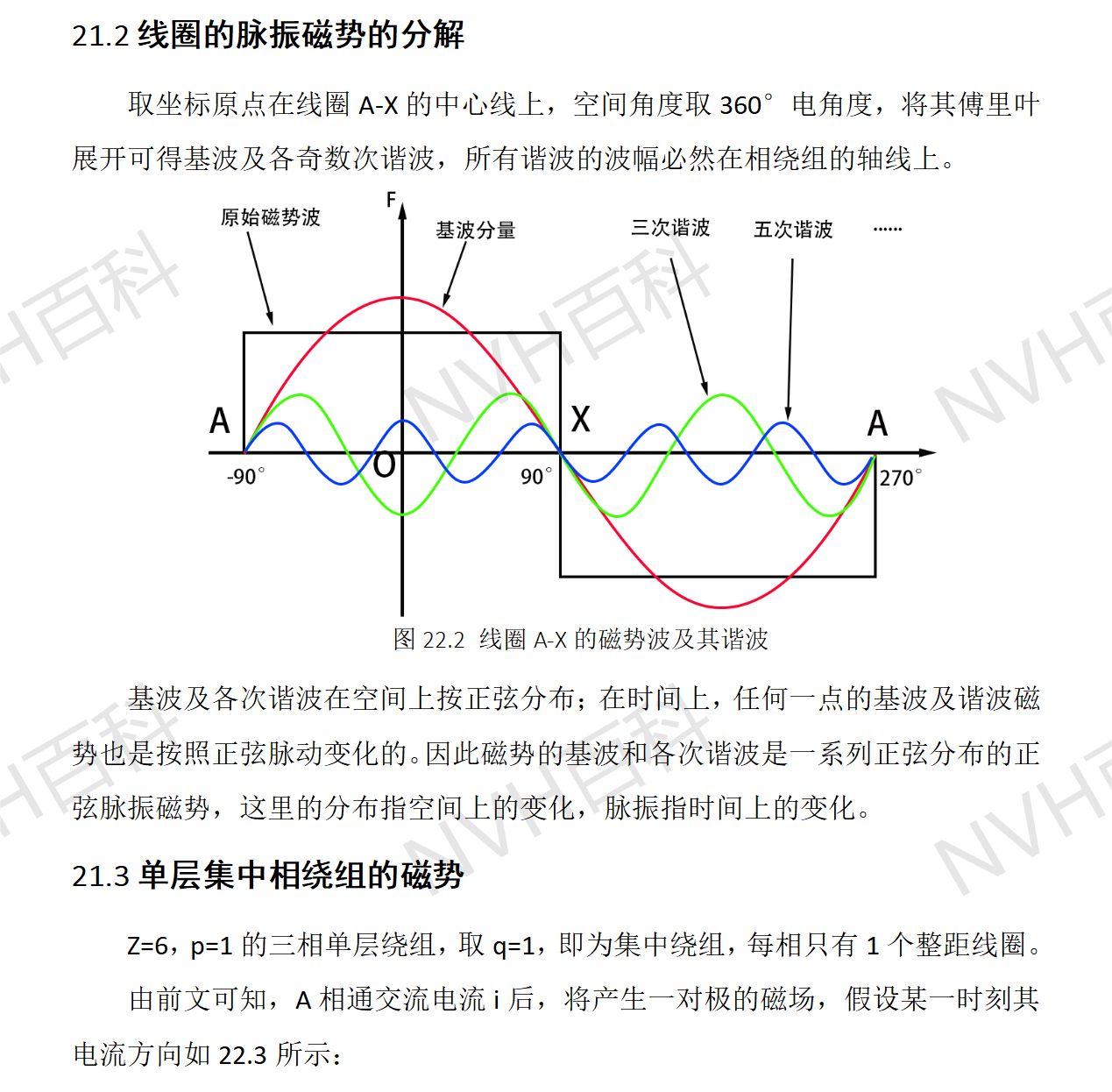

21.2 线圈脉振磁势的分解

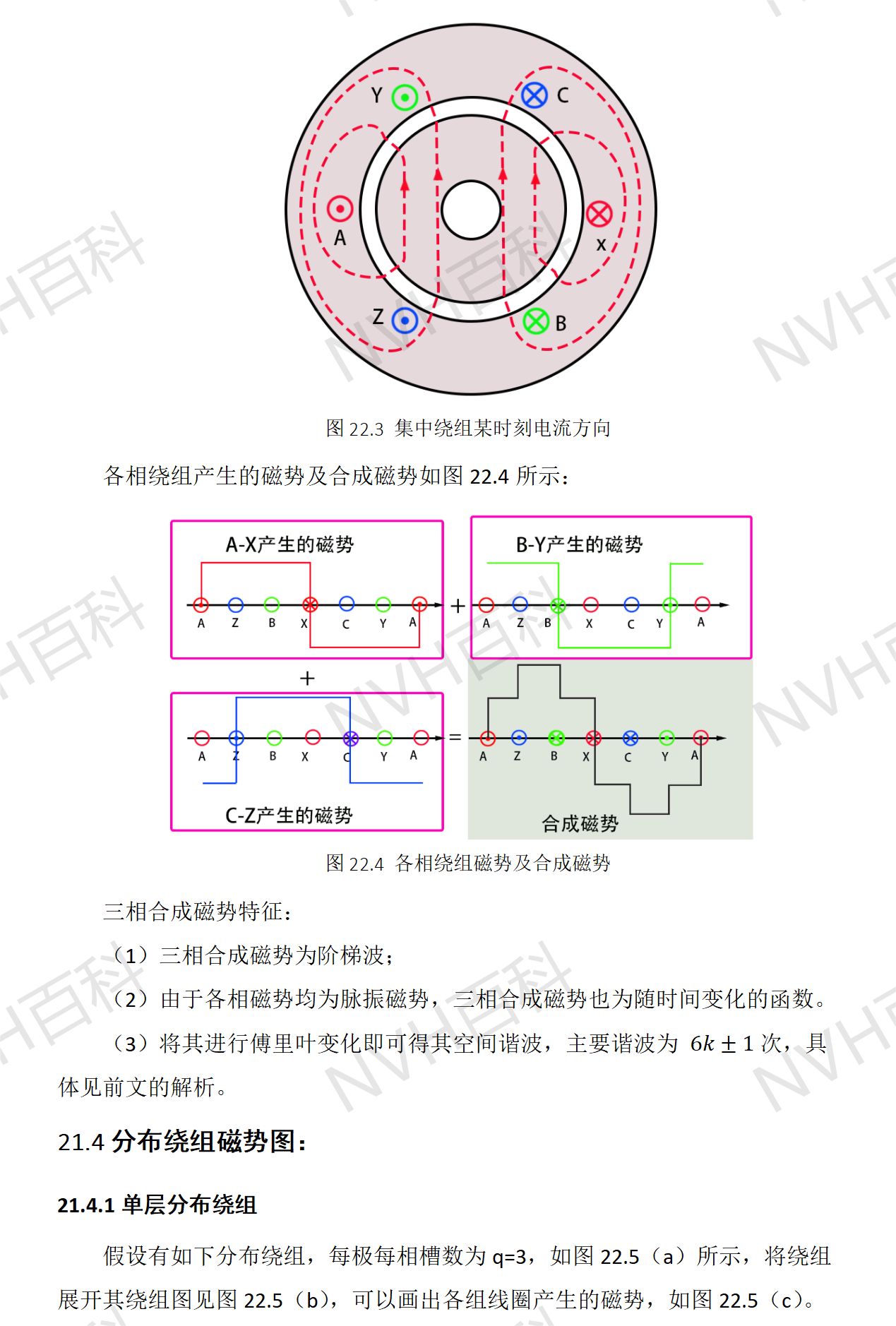

21.3 单层集中相绕组的磁势

21.4 分布绕组磁势图

          21.4.1 单层分布绕组

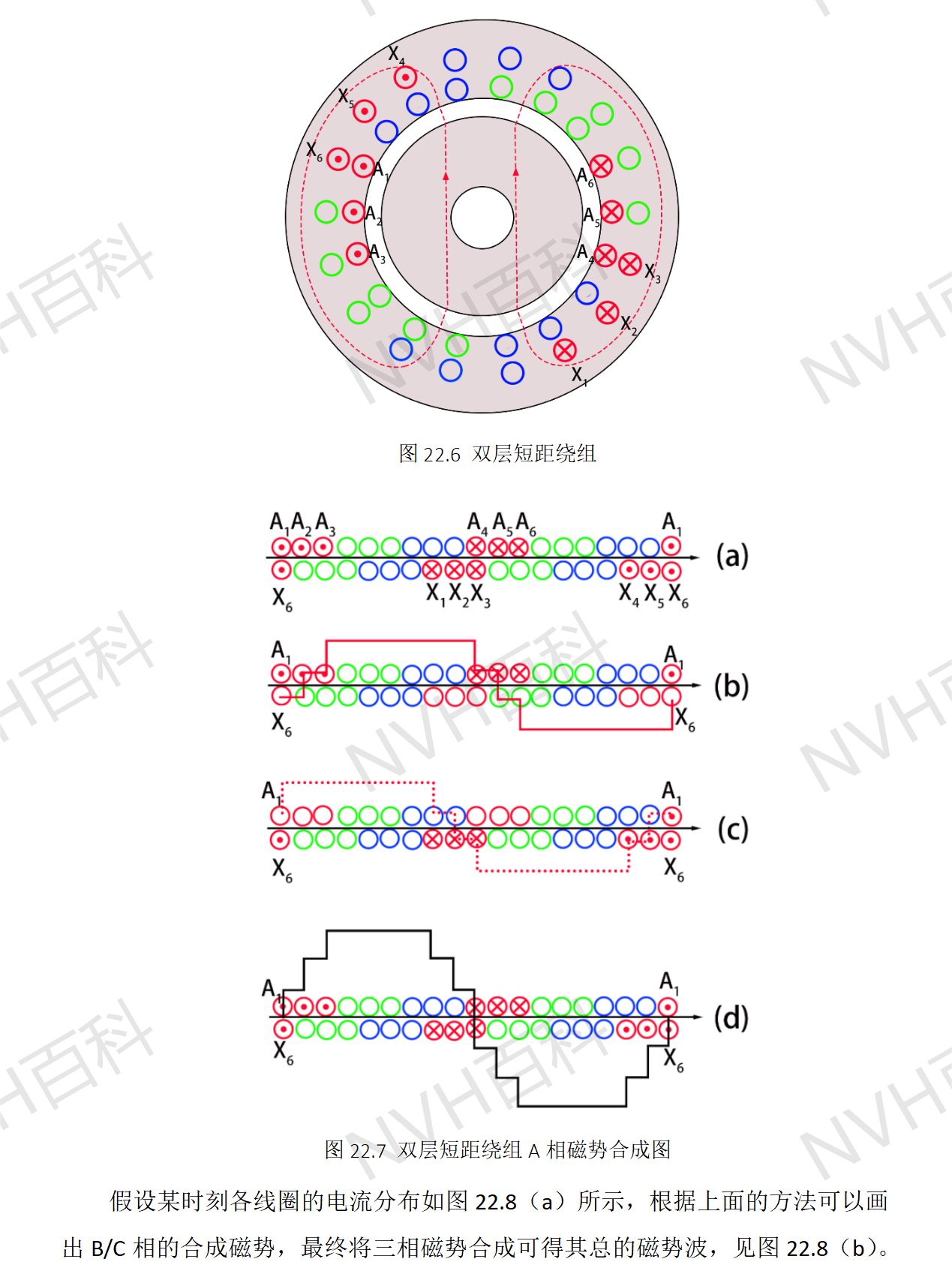

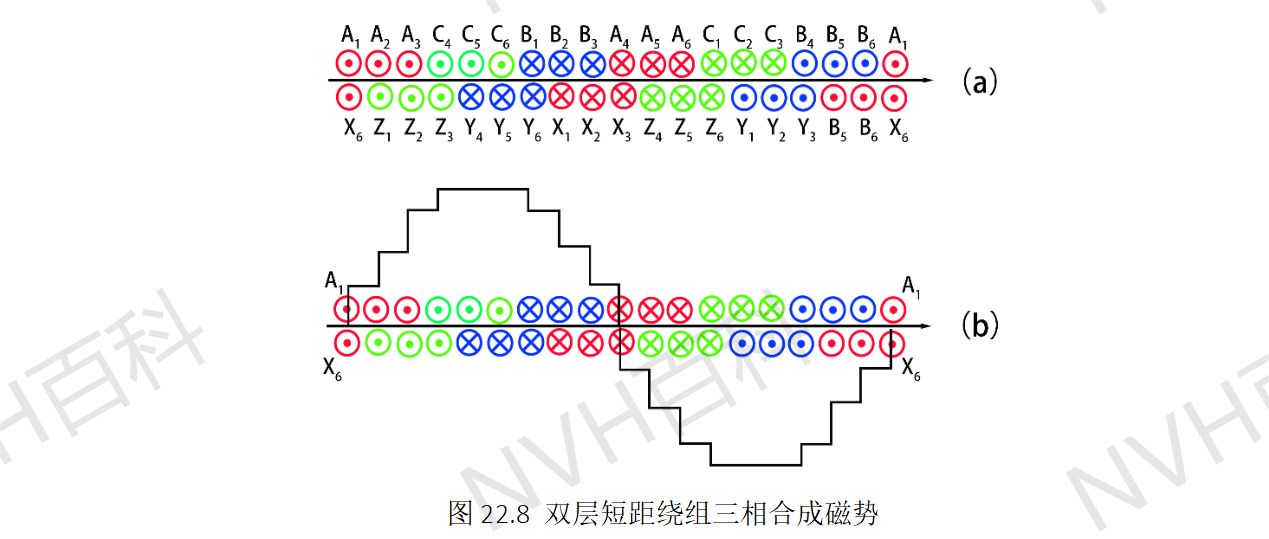

          21.4.2 双层短距分布绕组

正文：

一点得磁场强度大小，其特征如下，磁场强度沿空间为矩形波分布，幅值与电流大小成正比，方向在绕组位置发生突变，如图21.1所示（这里磁场的正负未作区分，但不同位置的磁场方向有区分）。

由于电流大小随时间按正弦规律变化（见式21.1），气隙的磁场分布波的幅值i/δ大小也随时间按照正弦规律变化，但空间位置固定不变；这种幅值大小和正负随时间变化但空间位置固定不动的磁场称为脉振磁场。

气隙磁场也可使用磁势（磁压降）来表示，二者只差了一个气隙磁导的系数，为了与前文保持一致，后面也使用磁势来表示。

不管是解析法、矢量星形图法还是图解法，都是分析电机绕组合成磁势的手段：

解析法计算的幅值、相位等信息较准确；

图解法比较直观且容易理解，但本节中未对电流的大小进行考虑，实际情况下需要考虑各相电流的大小再画合成图较准确；

矢量星形图法介于二者之间，这三种方法可以相互参照，根据需要进行选择分析。
