前言

之前我的博客介绍了Graphviz 画图教程，虽然dot语法类似C语言容易编写和理解，但是这仅限于小图，当你想要画一个大图的时候，每一个结点都得一个个去定义名字、属性、连接线，这无疑是十分麻烦的，这种时候就想到了Python，能否利用Python语言编写一个画图脚本呢？

Graphviz库

幸运的是，Python正好有一个Graphviz库，Github地址
安装也是十分简单，只需要一行代码：
pip install graphviz

开始

Digraph（一）

本次博客的代码直接在Jupyter上运行，方便显示结果

from graphviz import Digraph

dot = Digraph(comment='The Round Table')

dot.node('A', 'King Arthur')
dot.node('B', 'Sir Bedevere the Wise')
dot.node('L', 'Sir Lancelot the Brave')

dot.edges(['AB', 'AL'])
dot.edge('B', 'L', constraint='false')

dot

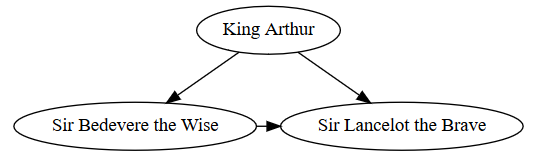

在这里插入图片描述

Dot代码

// The Round Table
digraph {

	A [label="King Arthur"]
	B [label="Sir Bedevere the Wise"]
	L [label="Sir Lancelot the Brave"]
	A -> B
	A -> L
	B -> L [constraint=false]
}

Digraph（二）

from graphviz import Digraph

f = Digraph('finite_state_machine', filename='fsm.gv')
f.attr(rankdir='LR', size='8,5')

f
