01图论基础

什么是图

图的基本示意图

图是描述复杂事务的数据表示形式，由节点和边组成，数学上一般表述为
图G-（V，E）。其中的V（vertical）代表节点，可被理解为事物。
而E（edge）代表边，描述的是两个事物之间的关系。例如一个图的社交网络图，每个人都可视为节点，而人与人之间的关系可被视为边。
而在我们的推荐系统中，用户与物品之间的交互关系，用户与用户自身的关系，物品与物品之间的关系，完全可由一张图完整的进行描述。如下图所示：

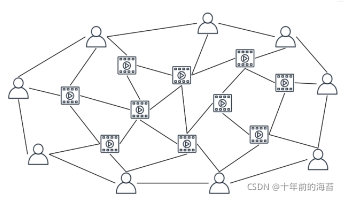

用户与物品之间的关系图

无向图与有向图

无向图
有向图
双向图

无向图是由没有方向的无向边组成的图，而有向图是由具有方向的有向边组成的图，有向边的出发节点称为头节点，结束节点则称为尾节点，无向图与双向图等价

有向有环图和无向无环图

有向有环图

有向无环图

上图展示了有向有环图与有向无环图的区别，环是一种特殊的有向图，例如上方图中的1，2，3，4节点，1->2->4->3->1即形成一个环。在环中的任意节点经过边游走都能回到自身.
如果在一个有向图中没有任何一个节点经过边游走能回到自身，则便是有向无环图。即下面的图

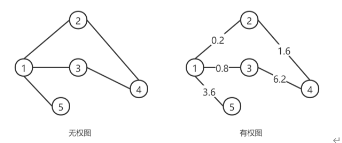

无权图与有权图

无权图指边没有权重,有权图只边带有权重

同构图和异构图

           同构图

           异构图

图的表示

1.邻接矩阵

虽然图在人类眼中可以很自观的展示出信息，但是对于计算机来讲，就不是那么容易理解了。所以我们需要研究图如何在计算机中表示。
邻接矩阵（Adjacency Matrix）是一种最基础的图表示方式。假设一个图的节点数量为N，则生成一个N*N的矩阵。矩阵中的值为对应位置节点与节点之间的关系，一般用A表示。

场景1：无向图

在一个基础的无向图中，若节点i与节点j有边连接，则在邻接矩阵的对应位置赋值1即可，记作A_ij=A_ji=1，否则为0。如上图所示，比如节点1与节点2右边相连，所以A₁₂和A₂₁的位置为1。无向图的邻接矩降是一个以对角矩阵镜像对称的矩阵。




场景2: 有向图


对于一个有向图，邻接矩阵不是对称矩阵，我们将邻接矩阵的行索引代表有向图中有向边的头节点，列索引代表尽节点。那么如果有边i->j，则A_ij=1，A_ji不再为1，除非连接i和j是一条双向边

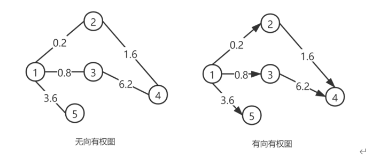

场景3:有权图


有权图的邻接表与无权图的唯一区别就是将边的权重代替了原来1的位置。
值得提的是，所有邻接矩阵的对角线均为0，因为对角线其实代表了节点与自身的关系，而节点与自身并无边相连，所以为0。
另外异构图的图表示方法略微复杂一点，我们具体放在后面讲。

2.邻接列表

场景1:无权图
将一张图以矩阵的形式表示固然非常使于计算，但是对于稀疏的人图非常不友好。而邻按列表的表示方式对于稀疏人图则非常友好。

1:2,5
2:4
3:1
4:3

场景2:有权图

key: value
1: [(2,0.2), (5,3.6)]
2: [(4, 1.6)]
3: [(1,0.8 )]
4:[(3,6.2)]

3.边集

        边集就更的简单，通常用两个头尾节点的索引元组表示一条边。例如头节点是h，尾节点是t：那么这一条有向边就是（b, t），如果是一条无向边则就用一对对称元组表示，即（h, t）, (t, h)
        场景1:有向无权图

(1, 2),
(1,5),
(2.4),
(4.3),
(3,1)

        场景2:无向无权图

(1,2),
(2,1),
(1,5),
(5.1),
(2.4),
(4,2),
(4.3),
(3, 4),
(3,1),
(1.3)
        场景3:有权图

(1.0.2.2),
(1,3.6.5),
(2, 1.6.4),
(4,6.2,3),
(3,0.8,1)

邻居与度

节点的邻居（neighbor）指的是与该节点在同一边另一端的节点。
节点的度（degree）指的是该节点邻居的数量.
场景1:无向图

节点1：
邻居（neighbor）= 2，3，5
度（degree）- 3

节点2：邻居（neighbor）-1，4
度（degree）=2

场景2：有向图

节点1：
前继邻居（predecessor）-3
后继邻居（successor）= 2，5
入度（indegree）= 1
出度（outdegree）= 2

结构特征、节点特征、边特征

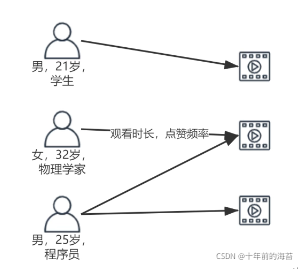

                      用户物品特征图
如上图所示，该图表示的是推荐场景中常有的用户与物品交互关系图。整个图即代表结构特征，本章目前讨论到现在也仅是在讨论图的结构特征
图由节点与边组成，对于节点来说，本身也可以带有一些特征或属性，例如上图中的用户画像特征。当然对于边同理，如上图的观看时长或点赞频率，边特征有时也叫关系特征：边的权重也可视为特征。
在机器学习与深度学习时，经常会对内容进行嵌入（embedding）操作，由嵌入操作得到的节点向量与边向量也可视为它们的特征.

处理图的库

1. NetworkX

Networks是最老牌的图处理库，早在2002年就发布了第一版，对于专门学习图算法的同学一定不陌生。简单易用，实现了一些基础的图算法。例如最小路径算法，最小权重生成树算法等。
https://www.osgeo.cn/networkx/tutorial.html

2.DGL(Deep Graph Library）

2.DGi（第一版发布于2018年，亚马逊继MxNet后又一力作，基于深度学习框架的图神经网络库，实现了主流的图神经网络算法。兼容MxNet，PyTorch，Tensorlow, 有中文的官方教程。是目前最主流的处理图的python APl
https://docs.dgl.ai/en/latest/guide_cn/index.html

PGL（Paddle Graph Learning）

3.PGL（Paddle Graph Learning），第一版发布于2020年，百度发布的国人之光框架，号称速度是DGL的13倍，使用与上手更容易。并且集成了百度自研的高效算法。但有一个致命的缺点，就是只兼容百度自家的飞浆（PaddlePaddle）深度学习框架。不知未来是否公与MxNet，PyTorch等兼容。
