【Altium】对于狭小空间走不出差分对圆弧蛇形等长线

1、 问题场景

在走差分对走蛇形等长线时，由于所走的空间较为狭窄，Style：Rounded 无法拉取，但是 Style：Mitered Arc 是可以拉出等长效果的。

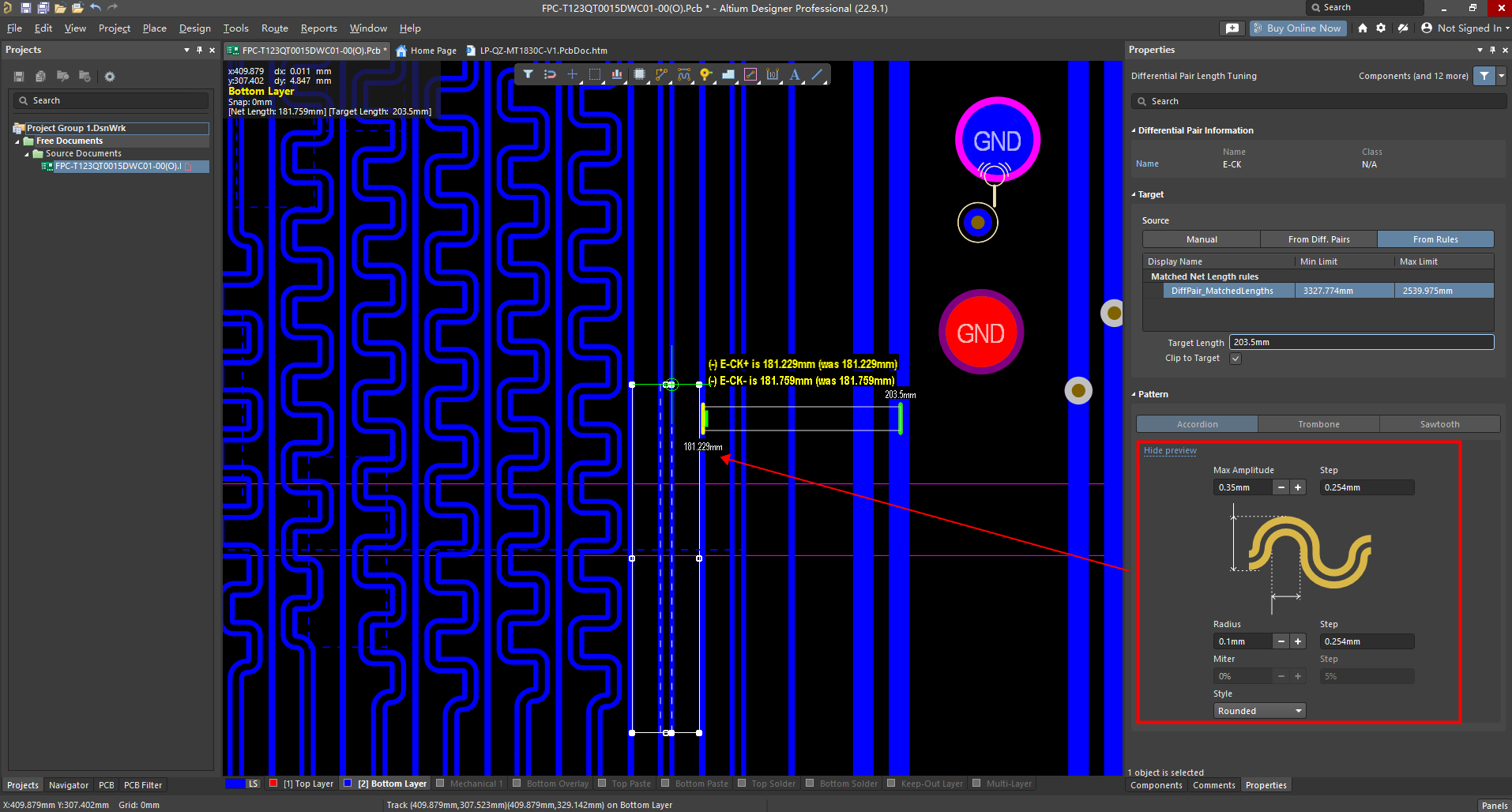

图 1

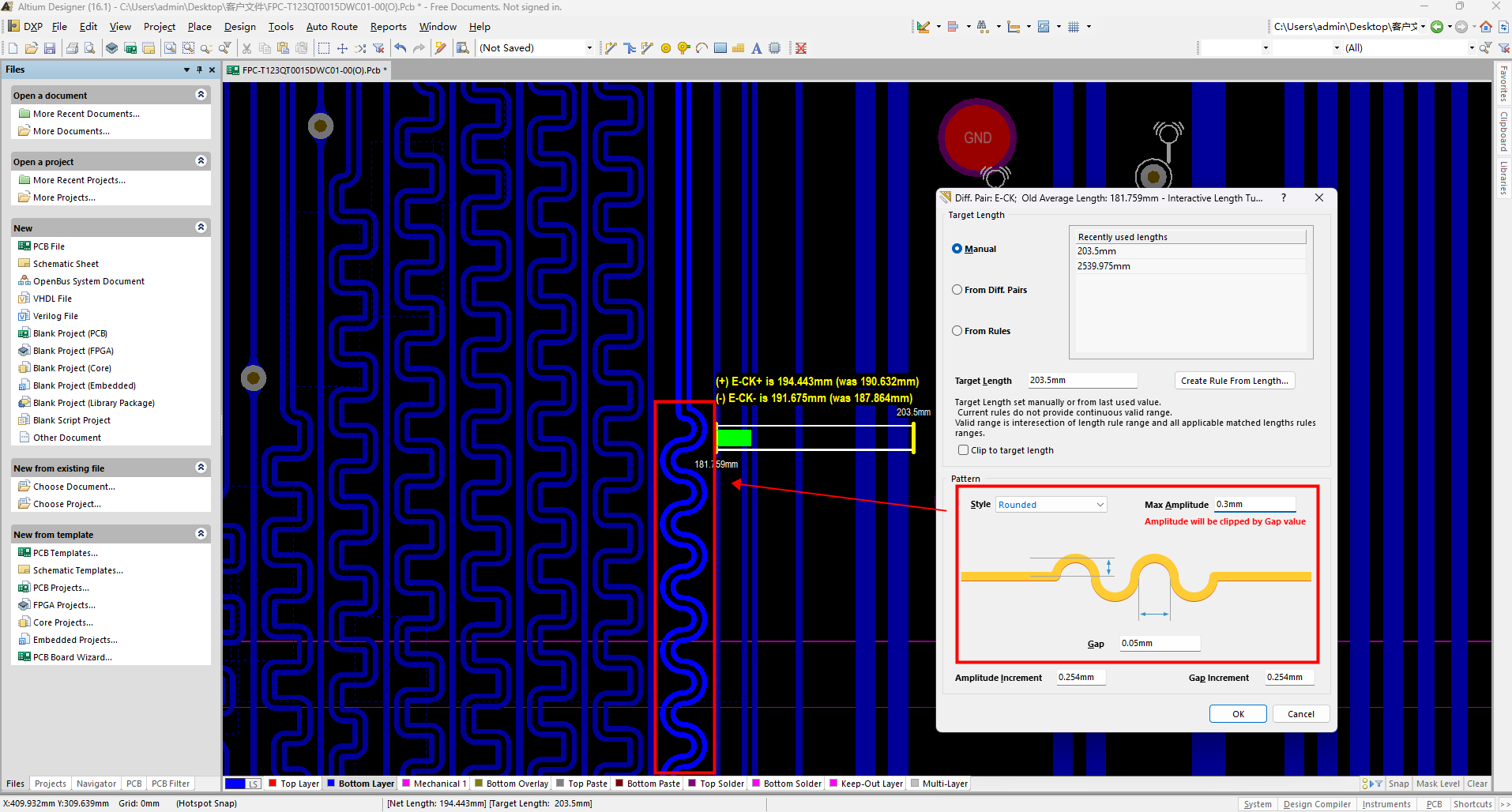

客户反馈在 AD16 中对差分对拉等长 Style：Rounded，是可以拉出等长的。

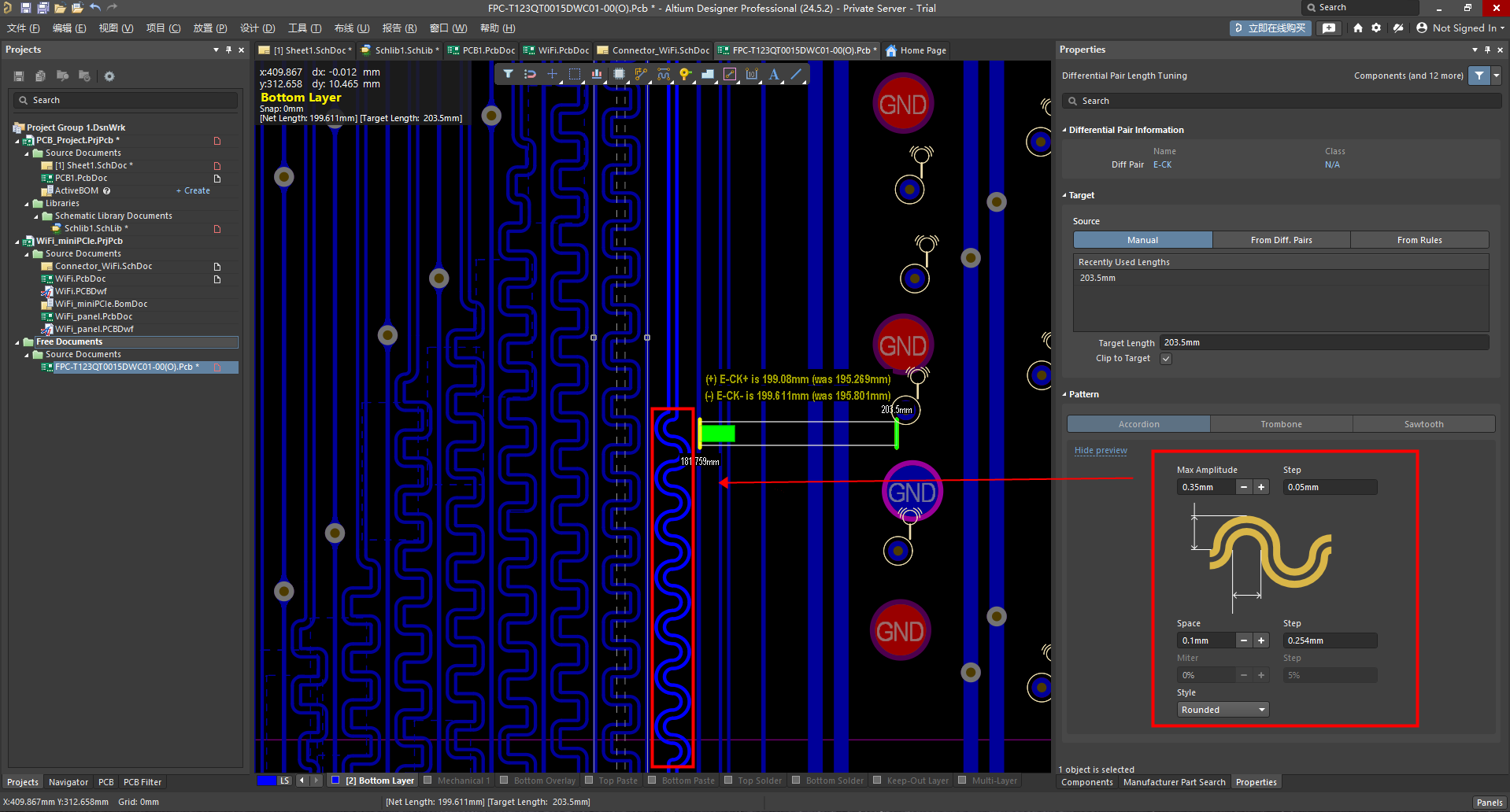

图 2

2、软硬件环境

1、软件版本：Altium Designer 20 之后

2、电脑环境：Windows 10

3、外设硬件：无

3、解决方法

对于早期版本的等长线和 AD20 之后的等长线是有区别的：

1、 AD16的等长线绘制完还是track的形式（如果想二次编辑需要全部删除，再次设置需要的参数进行拉等长）

2、AD20及以上将等长线变成了一个可编辑的一个整体，在绘制之后还能进行二次编辑。

对于客户目前的情况，由于空间狭小，AD20 后的等长线的模式为整体等长无法适用当前情况，需要应用等长线的track形式。

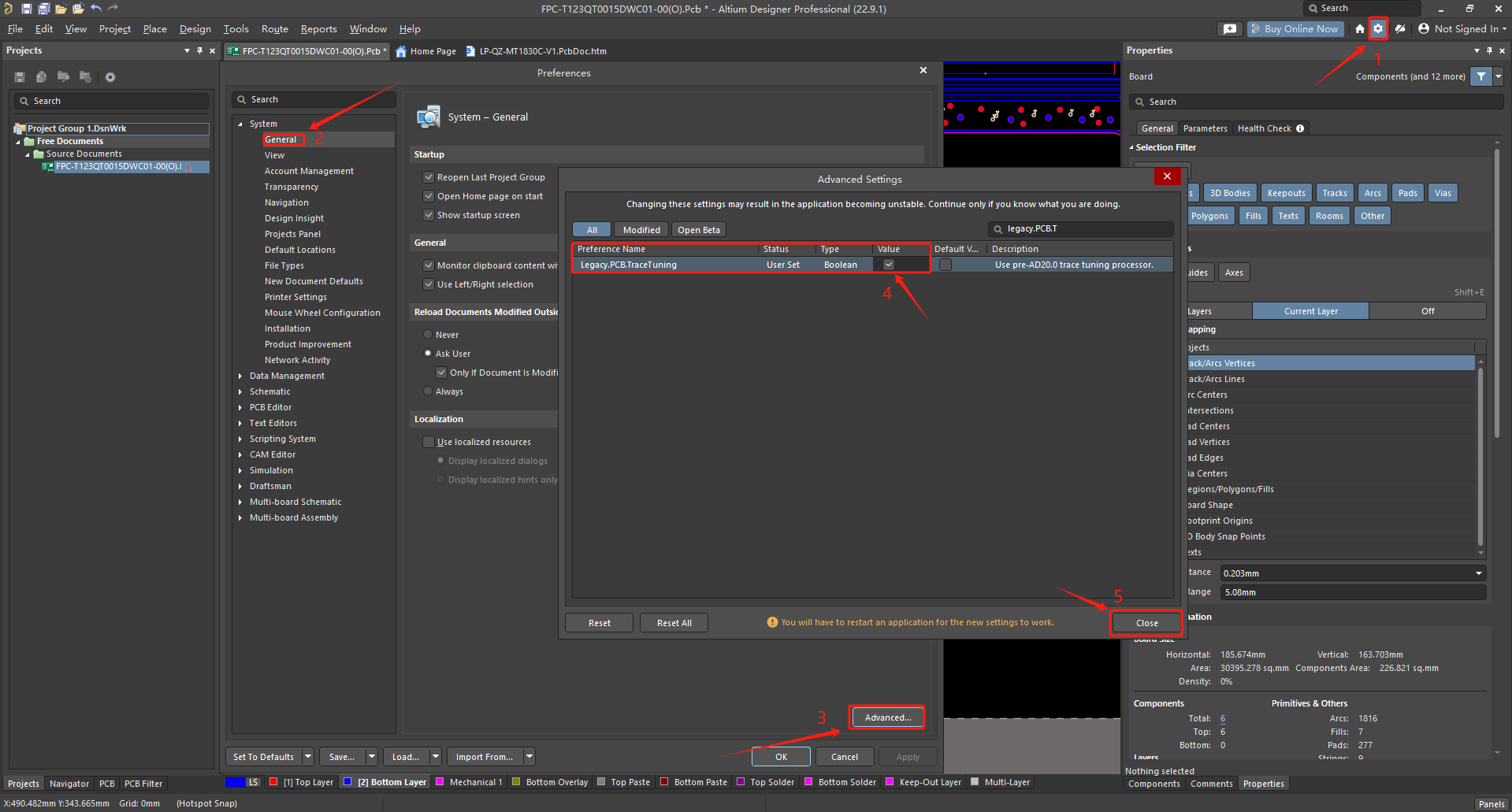

可以通过设置在高级设置中 legacy.PCB.trace tuning 这一选项（如下图所示）。重启软件即可启用该功能。

图 3

此时即可在狭小空间走出差分对圆弧蛇形等长线。

图 4

———————————————————————
