[③5G NR]: 3GPP协议中LDPC编码流程解读

前言

博主在第一篇5G相关文章[①5G NR]: 3GPP协议中Polar编码流程解读中介绍了Polar编码的相关流程，在本篇博客中就分享下LDPC(Low Density Parity Check)编码的相关流程。 因为LDPC码可以达到更高的译码吞吐量和更低的译码时延，所以可以更好适应高数据速率业务的传输，从而替代LTE中的Turbo码，成为5G中数据的编码方案，LDPC码将会用在PUSCH，PDSCH信道中，本篇博客主要参考38.212 3GPP协议章节5.2.2，5.3.2，5.4.2等。

LDPC参数

先介绍下LDPC码中需要用到的一些参数：

BG1 BG2	Base Graph 1，2，基矩阵，LDPC中PCM(Parity-Check Matrix)扩展前的矩阵，是整个LDPC码设计的核心
rv_id	Redundancy Version，用于指示传输所使用的冗余版本，其取值范围为0~3，5G中的HARQ重传机制相关
N_l	MIMO的层数，取值范围1~4
Q_m	符号携带比特数，取值1，2，4，6，8
N_cb	Circular Buffer 循环缓存的大小，5G通过循环缓存实现HARQ和速率匹配，将编码比特存储在循环缓存中，每次传输时根据冗余版本从循环缓存中顺序读取，实现速率匹配
B	输入信息比特总长度
G	输出总码长

LDPC编码流程

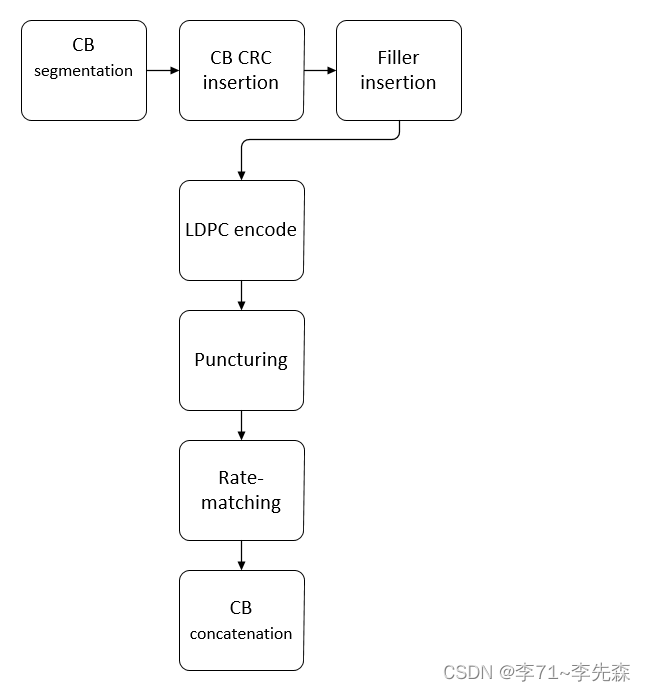

下面这张图总结了5G中LDPC的编码流程：

CB segmentation (码块分割)

k_cb	每个CB所能携带的最大信息比特数，BG1为8448，BG2为3840
K’	每个码块携带的信息比特数(包含CRC)

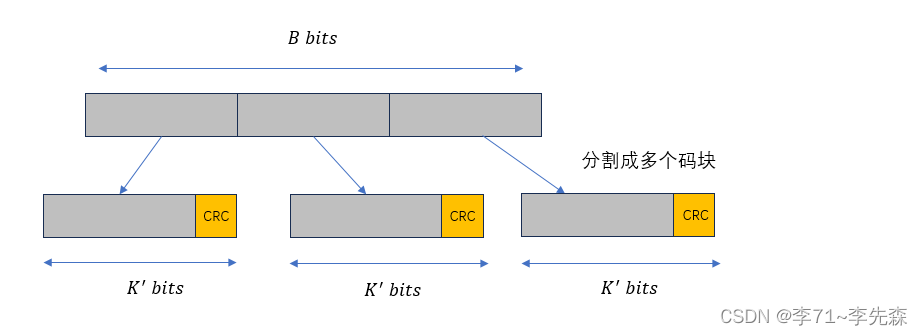

LDPC码接收到的是TB级的数据，在协议中定义了每个CB所能携带的最大信息比特数，BG1为8448，BG2为3840，所以当 B$\le$ k_cb 时，仅有一个码块需要进行编码，当 B$>$ k_cb 时，就需要进行码块的分割。如果进行码块分割，那么每个码块后面需要格外添加24位CRC校验，所以分割后一共有 $ceil[B/($k_cb $-24)]$ 个码块。

CB CRC insertion (添加CRC)

如果进行码块分割，每个码块后面需要格外添加24位CRC校验比特，根据协议添加的是CRC24B。

Filler insertion (补filler比特0)

k_b	临时参数， 针对短码字的特殊处理， BG1时无特殊处理， k_b = 22； BG2时， B > 640， k_b = 10；560 < B ≤ 640，k_b = 9； 192 < B ≤ 560，k_b = 8；B ≤ 192，k_b = 6
K	每个码块携带的信息比特数(包括filler比特)，BG1中，K = 22 * z_c；BG2中，K = 10 * z_c
z_c	扩展因子，基矩阵扩展中等用到，是在协议给出表中找到满足 z_c * k_b $\ge$ K’ 的最小值
len_filler	每个码块信息位中携带的filler比特数，filler比特全部设置为0，K - K’

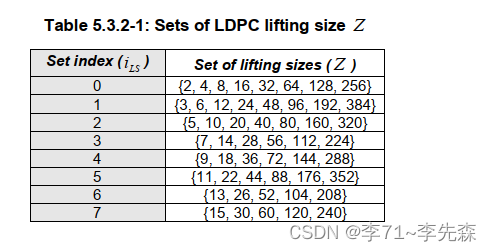

在这个步骤就需要先计算z_c扩展因子了，z_c在LDPC码中可以被看作是一个重要的计量单位。它是先通过计算k_b，然后在协议给出的表中找到满足 z_c * k_b $\ge$ K’ 的最小值：

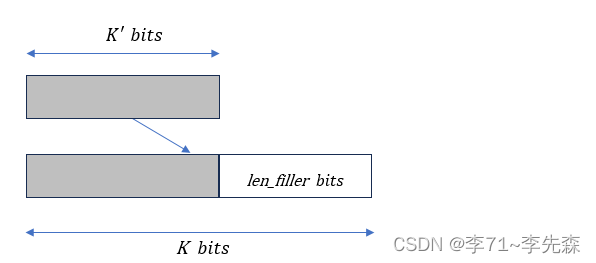

找到z_c后就能根据协议给出的条件计算出包含filler比特的信息比特大小K，原来K’长度的信息比特就要在末尾补0，补齐K的长度。

LDPC encode (编码)

len_code	编码后的码字长度，BG1中，68 * z_c，BG2中，52 * z_c
len_parity	编码添加的校验比特数，BG1中，46 * z_c，BG2中，42 * z_c

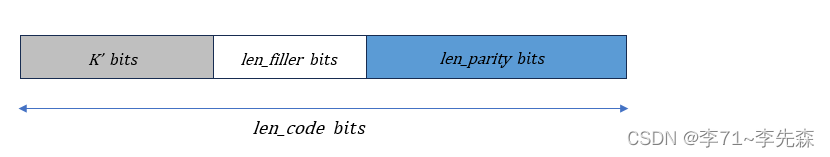

5G中采用的是QC-LDPC码，通过Base Graph和z_c生成的校验矩阵计算码字，根据特殊的校验矩阵构成有快速算法，具体的编码算法可以参考博主[④5G NR]: 5G LDPC编码算法一文。因为是systematic的编码，LDPC编码后的结果并不是把原来的信息比特改的面目全非，而是在原来的信息比特后面接上新的校验比特数据：

Puncturing (打孔)

len_punc	编码后，每个码字需要puncturing的比特数，2 * z_c
len_info_punc	puncturing后，信息比特部分残留的比特数，K‘ - len_punc
N	puncturing后码字长度，BG1中，66 * z_c，BG2中，50 * z_c，对应码率：BG1为1/3，BG2为1/5

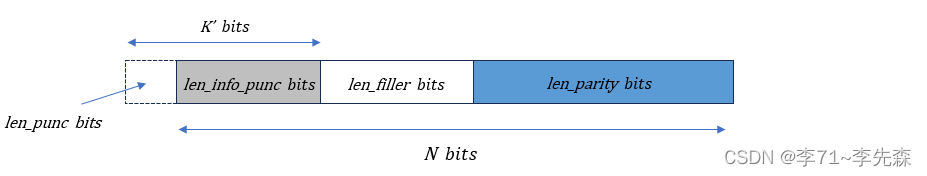

LDPC码字起始的2 * z_c个比特，标准规定不进入循环缓存，即永远不会传输。所以在这步骤将 2 * z_c 个比特砍掉，称之为puncturing(打孔)。

Rate-matching (速率匹配)

C	码块分割后，需要传输码字的个数，不做码块分割 C = 1
num_re	临时参数， num_re = G / (N_l * Q_m)
J	C个码字中前J个，J = C - num_re % C
Er	bit-selection的比特数，对前J个码字，Er = N_l * Q_m * floor(num_re / C)；对后C - J个码字，Er = N_l * Q_m * ceil(num_re / C)
k0	比特选择时起始的比特位置，由rv_id，N_cb和协议中给出的表等确定

在速率匹配中分bit-selection(比特选择)和bit-interleaving(比特交织)两个步骤。

bit-selection

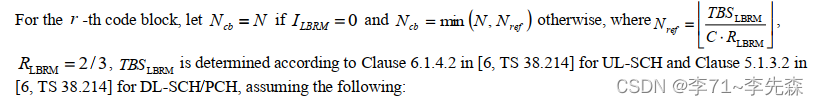

比特选择就是将原来打孔后N比特长度的码字映射成Er比特长度的码字，首先要确定比特选择的的起始位k0和Er的长度。k0跟N_cb和rv_id相关，在不开启LBRM的情况下N_cb = N，否则N_cb = min(N, N_ref)，具体参考协议章节5.4.2.1：

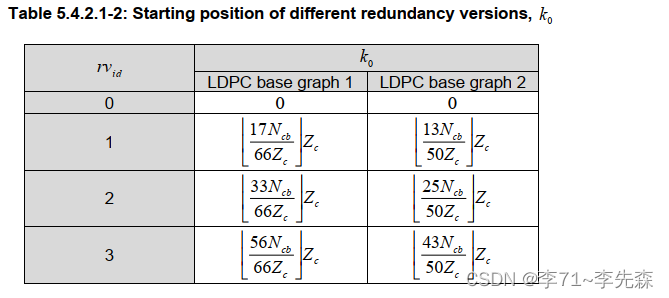

确定了N_cb，再根据协议给出的表，就能确定k0的值：

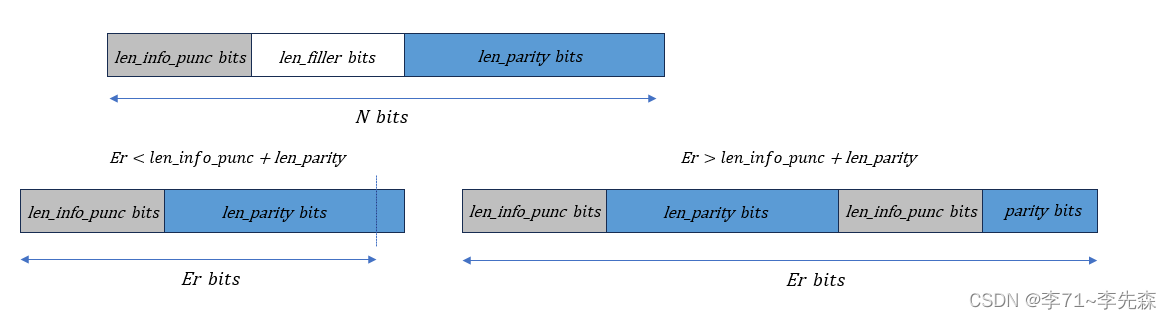

在开头的表格中给出计算Er的公式，要注意的是如果做码块分割的话，前J个码块Er的长度跟后面码块Er的长度是不一样的，然后还要注意的是比特选择时，filler比特是不包含在内的，如果Er $\le$ len_info_punc + len_parity，就从原来N比特中从k0比特开始，跳过filler比特，依次选取Er个比特，如果Er $>$ len_info_punc + len_parity，那不足的比特部分就要从k0开始循环的去选取。

bit-interleaving

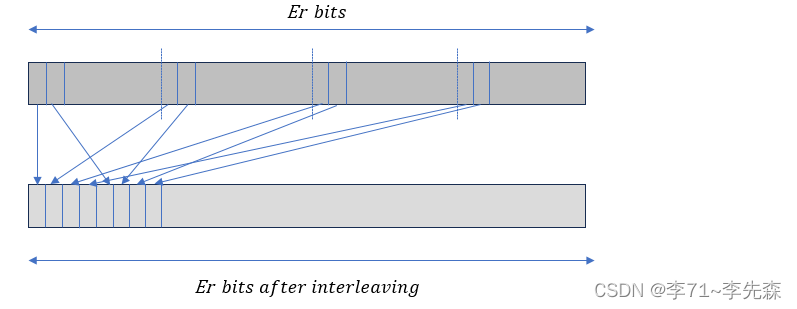

比特交织跟Q_m的值相关，交织深度为Er / Q_m。举个例子，Q_m = 4，就是将比特选择后Er个比特分成四段，取每段第一个比特组成新序列的前四个比特，以此类推：

CB concatenation (码块联结)

如果做了码块分割的话，最后还需将各个码字的结果拼接起来作为最后G个比特的输出结果。
