[①5G NR]: 3GPP协议中Polar编码流程解读

前言

在5G协议中采用了LDPC，Polar等信道编解码手段。对于Polar码来说，在Arikan教授发明的基础Polar码之上，又添加了许多步骤约束等增加编解码的性能，本篇博客是对3GPP 38.212协议中Polar编码部分流程的解读，主要是参考了协议里面的章节：5.3.1，6.3.1.3等，有不足之处欢迎留言评论。Polar的编码流程根据复杂程度可以分为三类：

类型	用于信道
Polar encode BCH	PBCH (Physical Broadcast CHannel)
Polar encode DCI	PDCCH (Physical Downlink Control CHannel)
Polar encode UCI	PUCCH (Physical Uplink Control CHannel), PUSCH (Physical Uplink Share CHannel)

下面的表格是对本篇博客中用到的一些名词的解释：

TB	Transport Block 传输块，是5G物理层的基本传输单元
CB	Code Block 代码块，根据CB的大小限制，TB被分割为多个CB块
CB Seg.	CB Segmentation，码块分割，将TB分割成多个CB
Info IL.	info bits interleaving，信息比特序列交织
Polar Enc.	Polar encoding，Polar 编码
SubBlk IL.	sub-block interleaving，子块交织
Bit Sel.	bit-selection for rate-matching，为速率匹配做比特选择
Code IL.	code bits interleaving，码字比特序列交织
CB Concat.	cancatenate CB codewords into TB codeword，将CB级的码字组合成TB级的码字
A	info payload bit length，信息比特长度
K	info payload bit length + CRC bit length，信息比特长度加上CRC比特长度
N	Polar original code bit length，Polar原始码字长度
E	code bit length after rate-maching，在速率匹配后的码字长度

Polar BCH/DCI 编码流程

Polar BCH跟Polar DCI都属于下行信道CB级的Polar编码，流程差不多，Polar DCI编码要较复杂些。

Polar BCH

把Polar BCH单独出来是因为在协议里面它的配置是固定的:

1. A = 32，信息比特payload部分固定长度为32 bits。
2. K = 32 + 24 = 56，信息比特后面要加上24 bits的CRC，通过CRC24C计算得出。
3. N = 512，56 bits 经过Polar编码之后，生成的Polar原始码字的长度为512 bits。
4. E = 864，512 bits Polar原始码字经过rate-matching之后转化为864 bits码字作为最后的输出。

下面的图概况了整个Polar BCH/DCI 编码的流程：

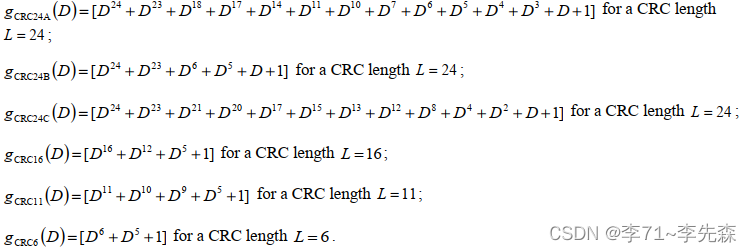

1. CB Seg. + apply CRC24C：因为是CB级的编码，我们认为接收到的数据就是分割好的CB，CB作为info bits的payload的部分，我们需要通过payload用CRC24C计算出24 bits的CRC检验位，加在payload部分的末尾，然后一起传输给下个Info IL.模块。CRC的计算可以参考协议里章节5.1，5G里用的几种CRC的生成多项式都是给定的：

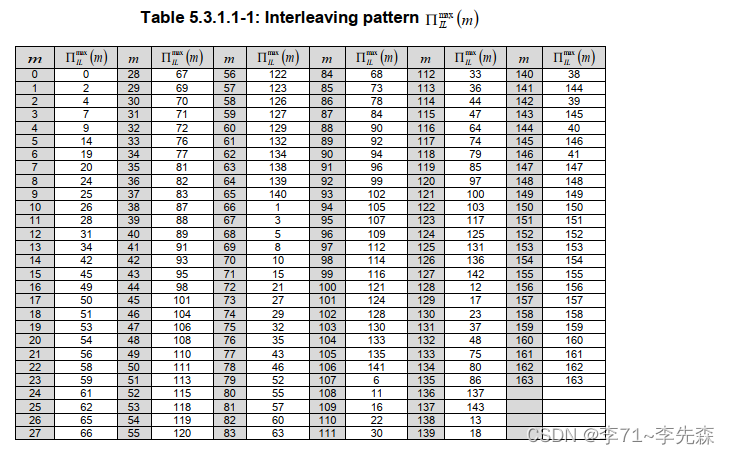

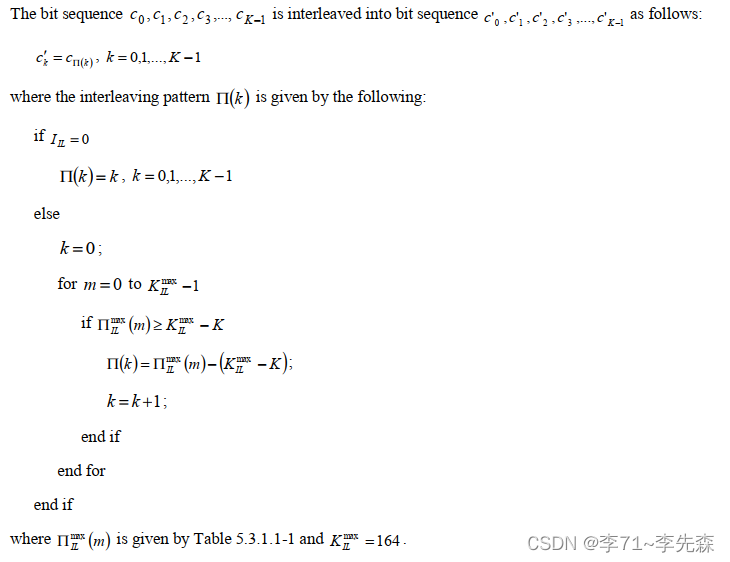

2. Info IL.：做信息比特序列的交织，下面是协议里交织的算法和interleaving pattern，参考章节5.3.1.1：


3. Polar Enc.：56 info bits在交织之后作为Polar encoding模块的输入，可以参考协议章节5.3.1.2，根据协议Polar BCH原始码字的长度是512 bits，所以先要将56 bits的序列映射成一个512 bits的序列，映射的规则根据协议需要计算格外三个向量参数：
   Polar sequence：比特可靠性的序列，要将56比特映射到512比特可靠性优先的位置，协议里有一个默认比特可靠性的最长序列的表格。因为Polar BCH的配置关系，它只需计算Polar sequence就够了，另外两个参数不需要计算。
   Temporay frozen set：除了Polar BCH，Polar DCI/UCI的配置都不是固定的，有可能出现E$<$N的情况，就是rate-matching之后的码字长度要比Polar原始的码字长度要短，所以在做比特映射的时候要格外先计算temporay frozen set的序列，告诉比如在512 bits里哪些比特位是冻结的，就是不能被映射的，即使那位比特的可靠性比较高。
   Parity check set：只在Polar UCI里需要格外计算，当info payload比特长度比较小的时候，12 $\le$ A $<$ 20，需要格外计算3 bits的PC parity check，会改变映射后的序列。
   因为本篇博客主要是解读5G里Polar编码的流程，具体Polar编码的算法就不做详细研究了。

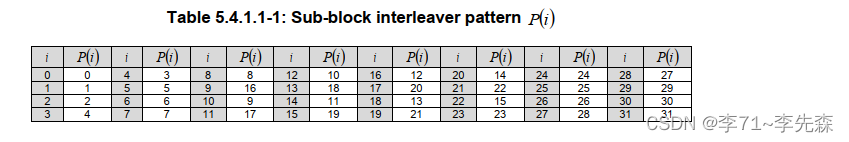

4. SubBlk IL.：在做完Polar encoding之后，需要做sub-block interleaving，就是子块的交织。下面是子块交织的算法和Sub-block interleaver pattern，参考章节5.4.1.1：

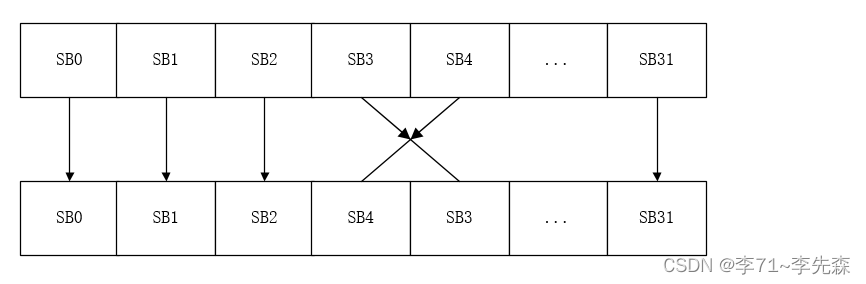

   它主要是将Polar原始的码字分割成32个子块后重新排序，每个子块的比特数为N/32：

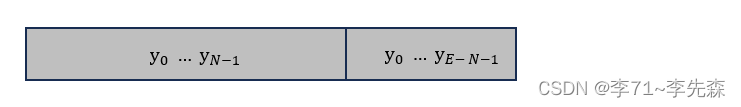

5. Bit Sel.：在sub-block interleaving之后要根据速率匹配对最终码字的长度做出调整，根据K，N和E的大小，会做出三种类型的调整：repetition，puncturing和shortening，参考章节5.4.1.2：
   E $\ge$ N，repetition：循环重复Polar原始码字，直到补齐E的长度。

   E $<$ N，K/E $\le$ 7/16，puncturing：当E小于N时，则需要从Polar原始码字中提取码字，puncturing就是提取后面部分的码字。

   E $<$ N，K/E $>$ 7/16，shortening：当E小于N时，shortening提取的是前面部分的码字。


Polar DCI

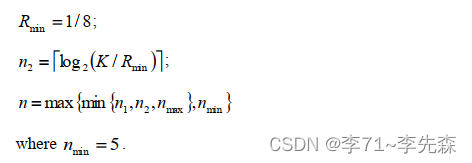

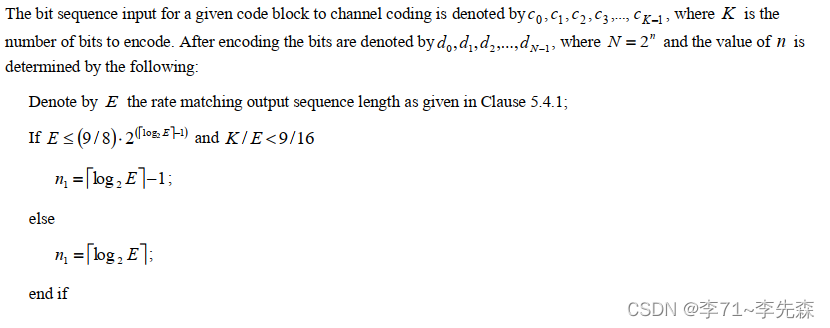

Polar DCI的配置不是固定的，比如K = 43，E = 216，根据协议它的N值需要通过K和E计算出来，参考章节5.3.1:

根据前面的例子K = 43，E = 216， 那么 N = 2ⁿ = 2⁸ = 256。
除此之外，在Polar encoding模块可能要格外计算temporay frozen set的序列, 其他的流程与Polar BCH一致。

Polar UCI 编码流程

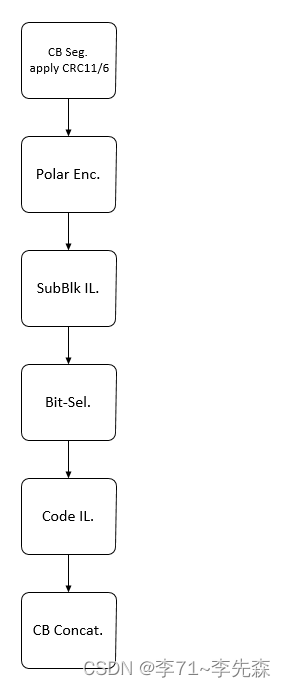

下面这张图概括了Polar UCI编码的基本流程。Polar UCI编码是TB级的编码，所以它接收到的是TB数据，首先第一步就要根据情况做码块的分割，最多只会分割成2个CB。与Polar BCH/DCI不同的是，它不需要做info bits的interleaving，而是在bit-selection之后需要做code bits的interleaving，如果之前有做码块分割，最后要将两个码块的码字连接起来作为最后的输出。

1. CB Seg. + apply CRC11/6：Polar UCI的配置也不是固定的，根据输入TB级的info payload长度A，做码块的分割，最多只会分割成两个码块，要么就是不分割，这步完成后会根据情况添加6 bits的CRC6，或者11 bits的CRC11，参考章节6.3.1.2:

A	E	CRC size	num of CB
12 $\le$ A $<$ 20		6	1
20 $\le$ A $<$ 360		11	1
360 $\le$ A $<$ 1013	E $<$ 1088	11	1
360 $\le$ A $<$ 1013	E $\ge$ 1088	11	2
1013 $\le$ A $\le$ 1706		11	2

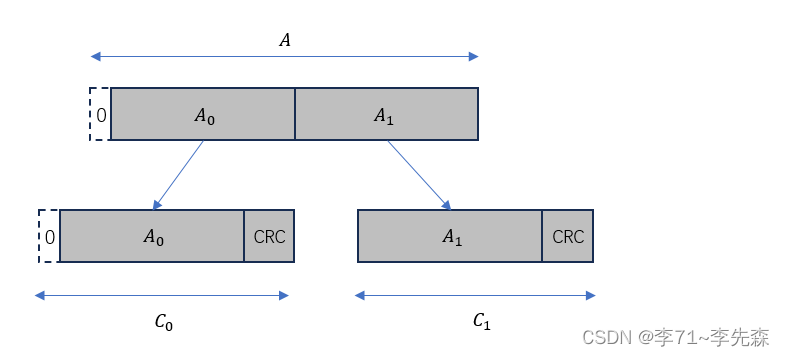

如果做码块分割的话，主要是将原来TB的数据分割成两个相同长度的CB，如果不能被整除，就在第一个CB bit0 位置上补个0。分割完成后各自计算添加CRC，然后C0，C1作为Polar encoding模块的输入，需要各自进行Polar编码运算。

2. Polar Enc.：在前文也提到了，在Polar UCI encoding中，如果 12 $\le$ A $<$ 20，需要格外计算3 bits的PC parity check，改变映射后的序列，其他保持一致。

3. SubBlk IL. + Bit-Sel.：sub-block interleaving和bit-selection的算法和Polar BCH/DCI保持一致。

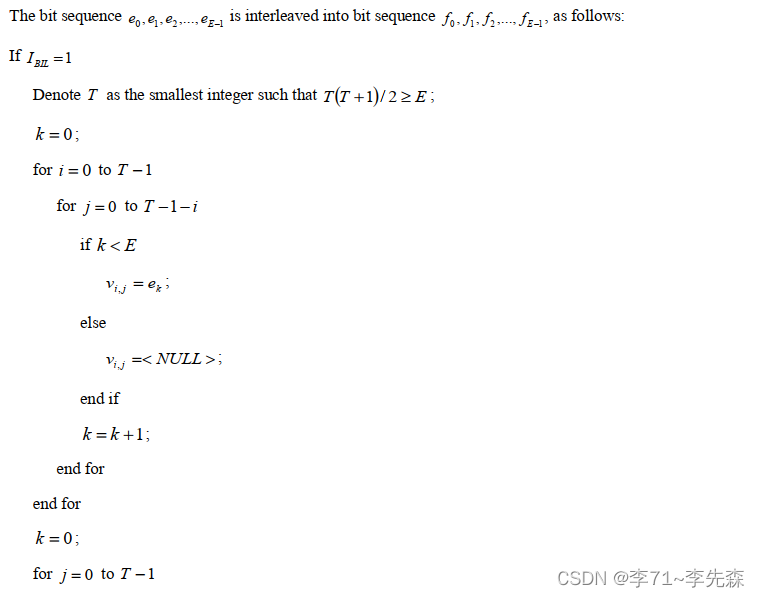

4. Code IL.：在Polar UCI编码中需要格外做code bits的interleaving，参考章节5.4.1.3：

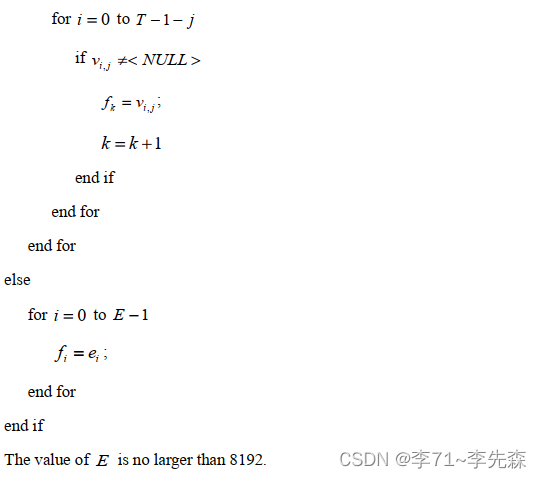

   交织算法看起来比较复杂，其核心思想就是进行一个类似三角形的交织，三角形的边长为T，T是满足$T(T+1)/2\ge E$的最小整数，如果e是交织前的序列，f是交织后的序列，那么就是将e按照上三角形行的顺序把每个bit填进去，然后将每个bit按照三角形列的顺序读出来就是f的序列。

5. CB Concat.：如果做了码块分割的话，最后还要将两个码字的结果连接起来输出。这里Polar UCI配置里给的E是TB级的，那么接连之前两块码字长度都是E/2向下取整，也存在E不能被整除的情况，那么在连接后最后补一位0就行了。
