STM32和AD8402进行音量调节

SPI

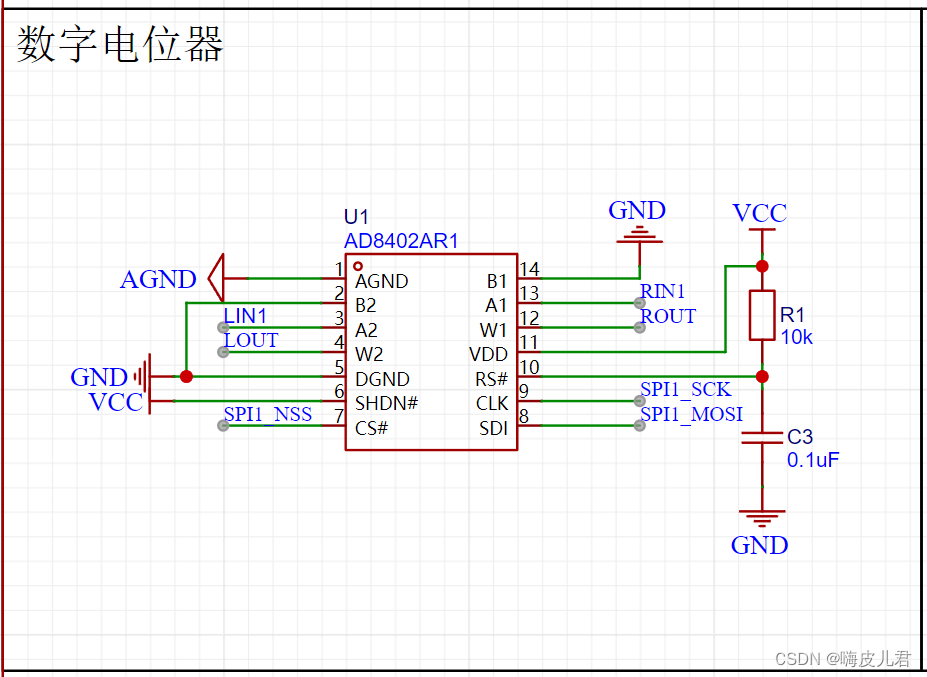

硬件连接

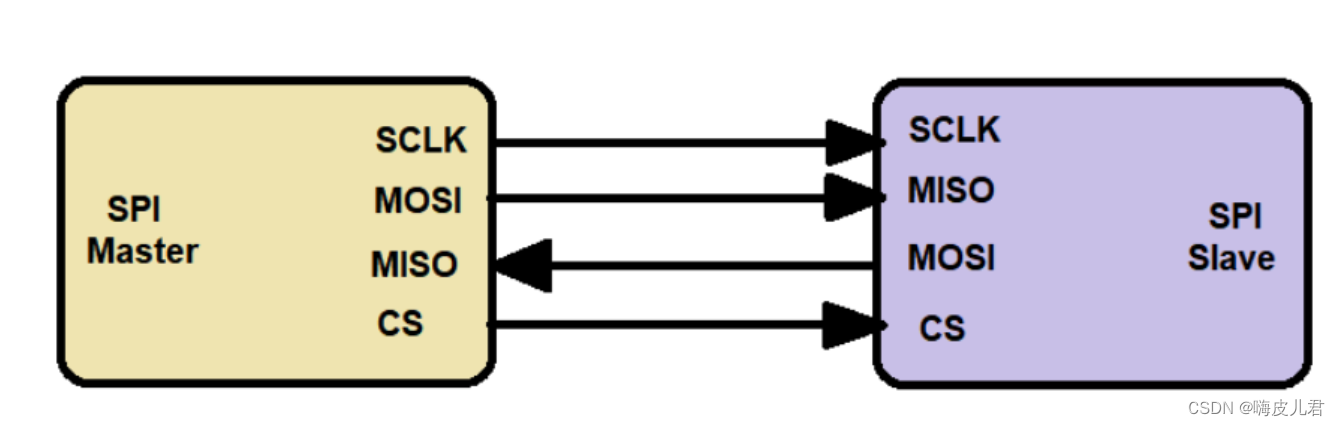

SPI使用四根线进行通信，包括主设备（通常是微控制器）的主输出/从输入（MOSI）、主输入/从输出（MISO）、时钟（SCK）和片选（SS）线。通过这些线，主设备可以与多个从设备进行通信。

1:N

AD8402

简介

AD8402是一款数字可调电阻器芯片，由ADI（Analog Devices Inc.）生产。它具有两个独立的通道，每个通道都包含一个可编程电阻和一个8位的数字-模拟转换器（DAC）。

特点

• 可编程电阻器：AD8402包含两个独立的可编程电阻器通道，每个通道都具有256个电阻步进，可提供精确的电阻调节。
• SPI接口：AD8402使用SPI（Serial Peripheral Interface）接口与外部设备进行通信。
• 8位数字-模拟转换器（DAC）：每个通道都包含一个8位的DAC，用于将数字命令转换为相应的模拟电阻值。通过调整DAC的输出，可以实现精确的电阻调节。

代码

void keyDown(){
	//音量+
	if(HAL_GPIO_ReadPin(K1_GPIO_Port,K1_Pin) == 0){
		HAL_Delay(10);
		if(HAL_GPIO_ReadPin(K1_GPIO_Port,K1_Pin) == 0){
			if(volume < 240){
				volume += v_level;
				setVolume(volume);
				while(HAL_GPIO_ReadPin(K1_GPIO_Port,K1_Pin) == 0);
			}
		}
	}
		//音量-
	if(HAL_GPIO_ReadPin(K2_GPIO_Port,K2_Pin) == 0){
		HAL_Delay(10);
		if(HAL_GPIO_ReadPin(K2_GPIO_Port,K2_Pin) == 0){
			if(volume > 10){
				volume -= v_level;
				setVolume(volume);
				showVolume();
				while(HAL_GPIO_ReadPin(K2_GPIO_Port,K2_Pin) == 0);
			}
		}
	}
}

//设置音量 0-255 数值越小 音量越小
void setVolume(uint8_t vol){
	data_write(0X00,vol);
	data_write(0X01,vol);
}

这段代码是一个设置音量大小的函数，名为setVolume。函数接受一个vol参数，类型为8位无符号整数（uint8_t）表示音量大小。函数的功能如下：

• data_write(0X00, vol);：调用data_write函数，向设备发送音量大小的数据。第一个参数0x00表示地址，第二个参数vol表示音量大小。

• data_write(0X01, vol);：调用data_write函数，向设备发送音量大小的数据。第一个参数0x01表示地址，第二个参数vol表示音量大小。

通过调用data_write函数两次，分别向地址0x00和0x01写入相同的音量值。这样做是因为音量设置应用到AD8402的两个通道上，确保两个通道的音量保持一致。这在立体声系统应用场景下，需要同时调节左右声道的音量。确切的操作和寄存器映射需要参考AD8402的数据手册或相关文档，

void data_write(uint8_t channel,uint8_t data){
	uint8_t i=0;
	HAL_GPIO_WritePin(SPI_CS_GPIO_Port,SPI_CS_Pin,GPIO_PIN_RESET);
	//地址先发一个0
	HAL_GPIO_WritePin(SPI_SCK_GPIO_Port,SPI_SCK_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(SPI_SDA_GPIO_Port,SPI_SDA_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(SPI_SCK_GPIO_Port,SPI_SCK_Pin,GPIO_PIN_SET);

	//地址发送具体
	HAL_GPIO_WritePin(SPI_SCK_GPIO_Port,SPI_SCK_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(SPI_SDA_GPIO_Port,SPI_SDA_Pin,channel == 0x01 ?GPIO_PIN_SET : GPIO_PIN_RESET);
	HAL_GPIO_WritePin(SPI_SCK_GPIO_Port,SPI_SCK_Pin,GPIO_PIN_SET);

  for(i=0;i<8;i++)
	{
		HAL_GPIO_WritePin(SPI_SCK_GPIO_Port,SPI_SCK_Pin,GPIO_PIN_RESET);
		HAL_GPIO_WritePin(SPI_SDA_GPIO_Port,SPI_SDA_Pin,(data & 0x80) == 0x80 ? GPIO_PIN_SET : GPIO_PIN_RESET);
		HAL_GPIO_WritePin(SPI_SCK_GPIO_Port,SPI_SCK_Pin,GPIO_PIN_SET);

		data<<= 1;
	}
	HAL_GPIO_WritePin(SPI_CS_GPIO_Port,SPI_CS_Pin,GPIO_PIN_SET);
}

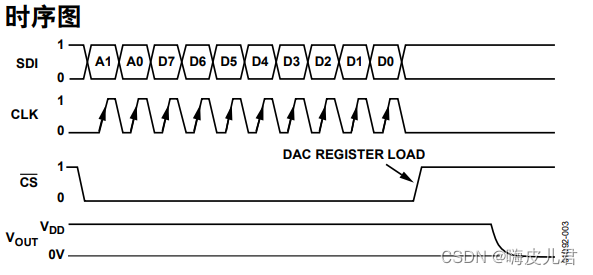

这段代码是根据AD8402的SPI的时序图编写的，重点是理解SPI数据引脚（SDA）发送的数据只在SPI时钟引脚（SCK）上升沿有效，需结合SPI的时序图来理解
