USB-CAN-TOOL CAN分析仪上位机使用说明

版本说明

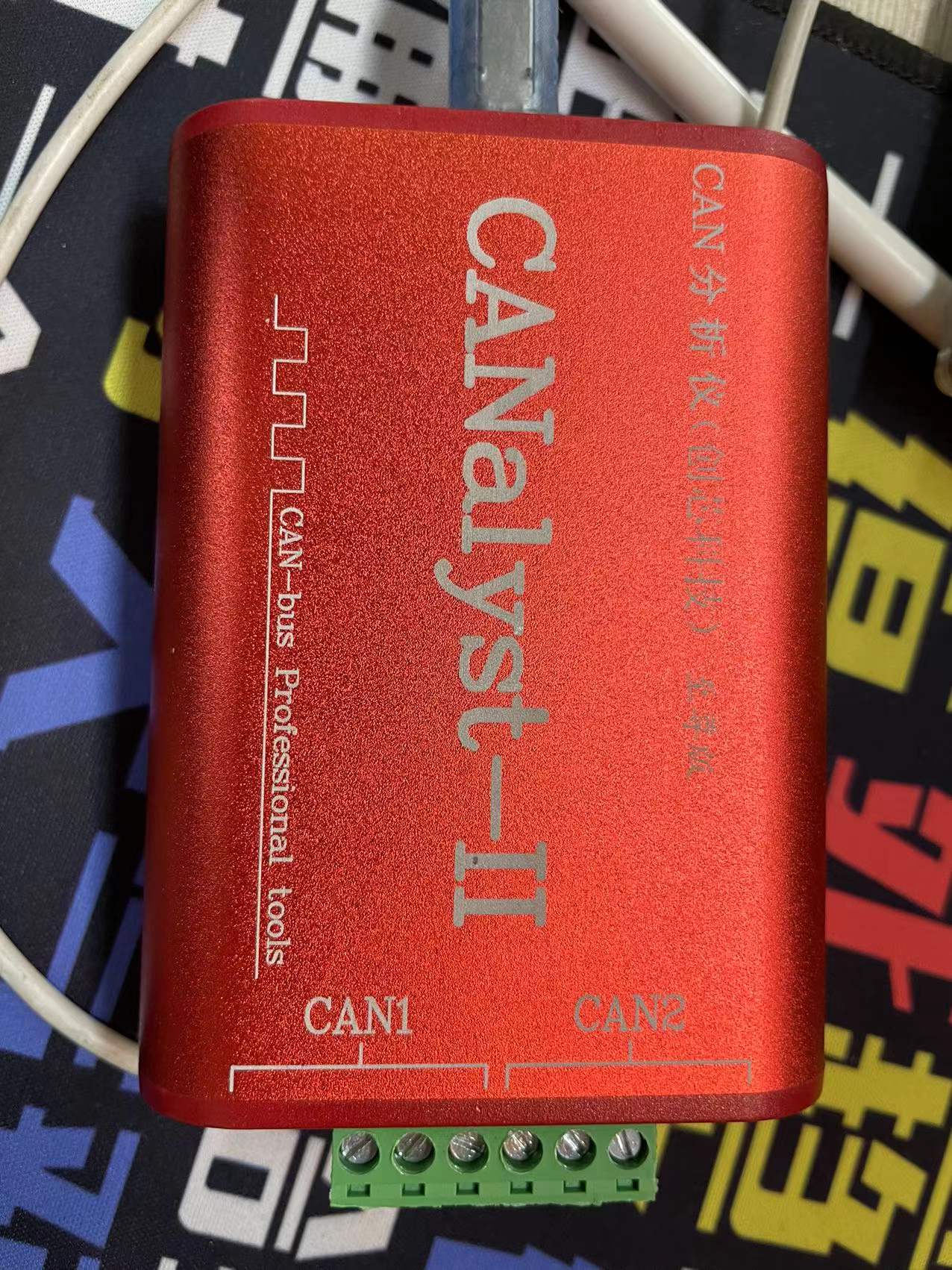

使用的CAN分析仪是创芯科技公司的，CANalyst尊享版。
型号：CANalyst-II，序列号：31C00017C9F

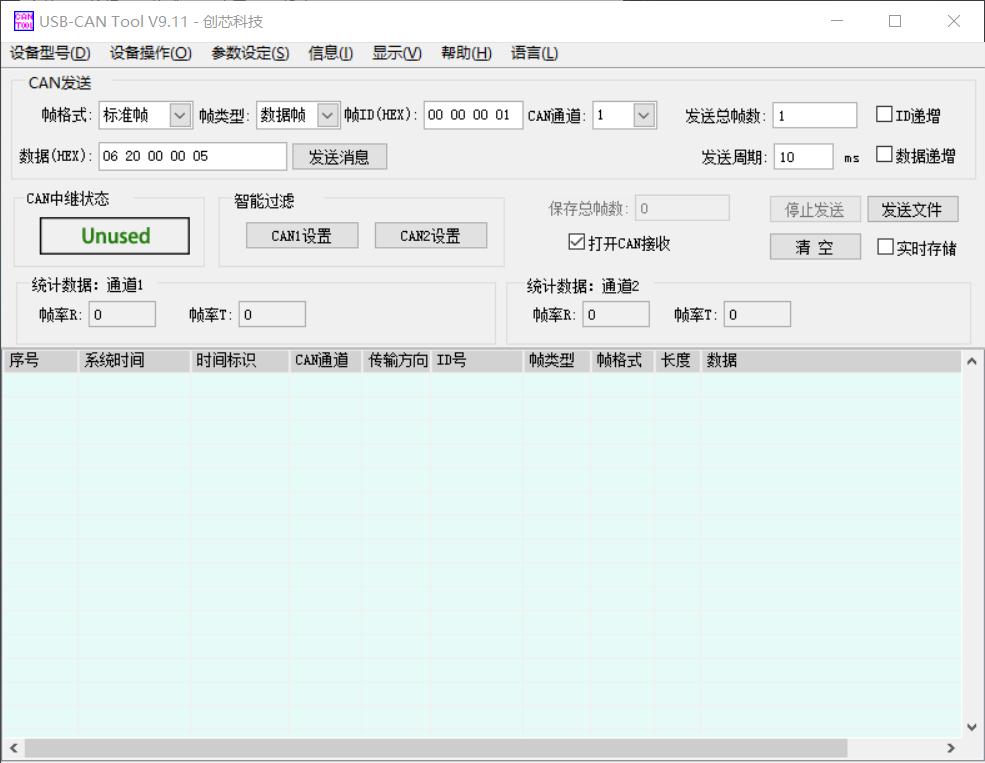

上位机是该公司提供的配套上位机。
USB-CAN-TOOL V9.11

说明

CAN的ID设置

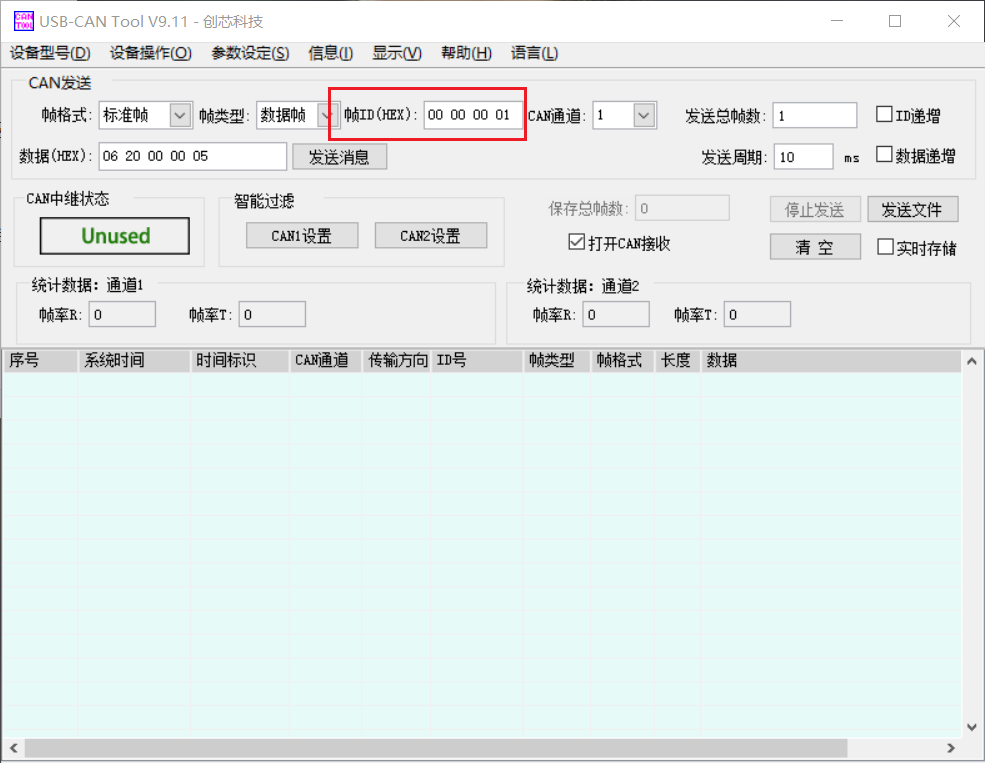

帧id在这里设置

标准id11位，范围是0-0x7FF
扩展id29位，范围是0-0x1FFFFFFF

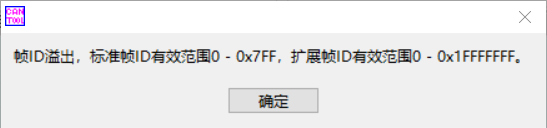

如果设置不对则会报错

注意：这里的CAN的id设置就是设置它的数值，与STM32寄存器里面将id存储的位置没有关系。因为STM32的寄存器里面，标准id存储在寄存器的高位，所以设置id要考虑它所在的位置；而这里仅设置数值就可以，不用管其他的

屏蔽码设置

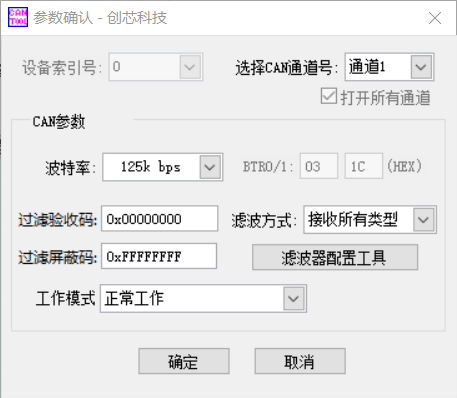

在启动设备的时候，会有屏蔽码设置。

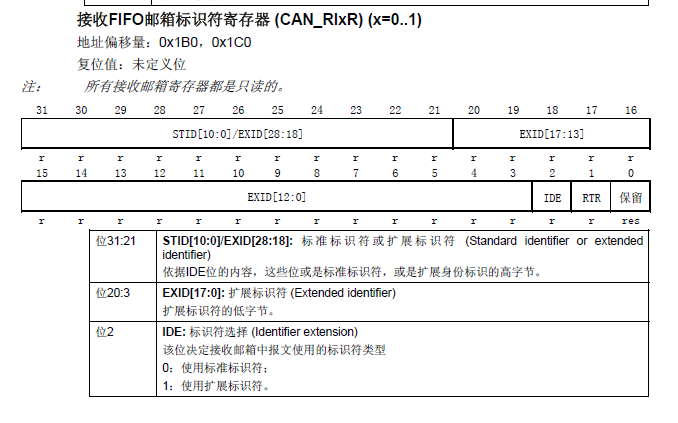

这里的验收码和屏蔽码都是32位的，对应的是STM32里面的CAN_RIxR寄存器。在这里如果选择筛选id号，那么要考虑到id号存储的位置，与上面设置发送的id号不通过。（比如如果是标准id号，那么要把它设置在高位，即21位到31位）

过滤验收码和过滤屏蔽码的意思：
过滤验收码：
你需要接受的id号
过滤屏蔽码：
如果该过滤屏蔽码的某一位是1，那么表示不关心，无论此接收到的id号的此位是多少，都会接受；如果过滤屏蔽码的某一位是0，那么表示接收到的id号的此位必须严格与过滤验收码所匹配，否则不能接收。

一般情况下，将过滤屏蔽码设置为0xFFFFFFFF，这样确保所有信息都能接收到。
