NFC无线取电方案

一款电子产品，有芯片、电子元器件，但是没有电池，没有外部电源接入，能工作么？答案是可以！

无源取电技术可以简单理解为无电池或外部电源的能源采集与储能技术，其能源主要是从环境中获取：如光能、温差转换、震动能量等，本文聚焦无线射频能量的采集技术及与电子纸的应用结合。

RFID（无线射频识别）是大众最为熟悉、应用最广泛的无线射频取电技术，如身份证、公交卡等。NFC是RFID中的一种，属于短距离的高频无线射频技术，通过在单一芯片上集成感应式读卡器、感应式卡片和点对点通信的功能。

1、通过手机NFC能量匹配

2、能量接收并释放动能或电能

3、将手机能量反向传输至储能电路并驱动电机，实现终端近场反向供电和通信

二、拓展应用：NFC智能锁

在锁类应用场景中，通过手机或手持机的NFC功能，靠近无源智能锁表面与锁控电路进行通信，联动完成权限校验以及无线供电功能，即锁控电路能完成NFC无线通信、校验算法运算、电磁能量转换以及对锁止机构的供电功能四大功能闭环，使得锁体内并无搭载任何电源模块和传统通信模块，也可以实现智能锁的管理功能。

三、电子纸NFC显示类场景

电子纸，具有双稳态属性，静态维持图像不用电。NFC无线射频取电技术与电子纸的双稳态技术结合，诞生出无源电子纸标签。例如应用于智慧办公中免维护的电子纸胸卡；能实时显示所属物流件的品名、目的地、目前状态、使用记录等信息的电子纸物流面单和电子纸行李牌；能循环利用、低碳环保的电子纸宠物吊牌等具有环境安全要求的电子标签。

(图二)

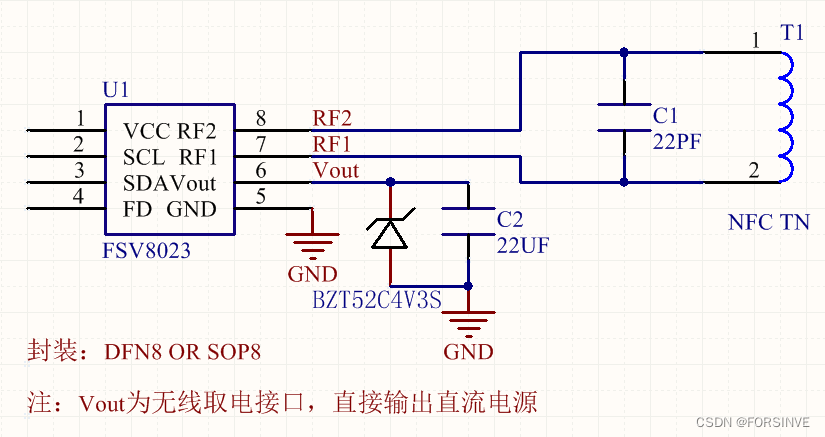

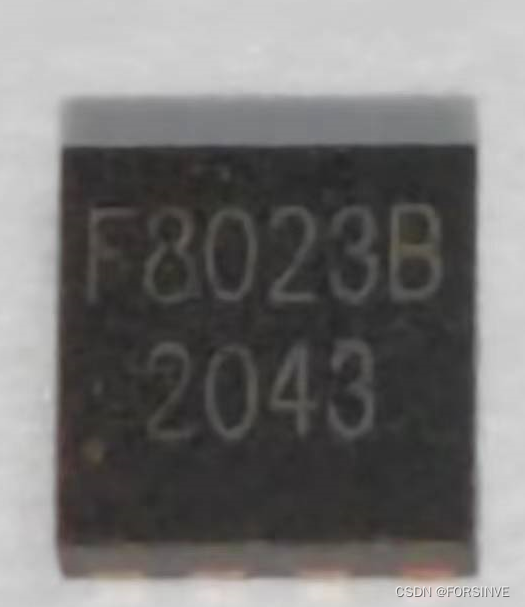

FSV8023(丝印F8023B) 是一款符合非接触卡国际标准 ISO/IEC 15693 的远距离读写电子标签芯片，支持和符合ISO/IEC15693标准的读写模块及读卡机具。该芯片工作频率为13.56MHz，支持 ISO/IEC-15693- 2 射频接口协议，配合适当的天线其有效作用距离可达100cm ，具备防冲突功能。片内 EEPROM 存储空间，用户区共分为 32 页（block），每页 32 位。另外有64位为唯一序列号，32 位用作特殊功能（AFI 、DSFID 等）。

它除了有 ISO/IEC15693 的 RF 接口，还有 I2C 接触式接口。接触式接口可以用于和外部MCU通信。利用这两个接口之间的通信，可以实现快速的接口之间的数据交换。这两个接口之间的通信可以利用内部集成的 SRAM 作为数据缓冲，而不必局限于 EE 存储器。

FSV8023特点：
