（已解决）嘉立创EDA如何批量导入扇出网络标签（CSV文件） 错误提示：导入CSV文件格式异常，请使用Fan Out Netlabel导出功能获取模板

已于 2025-03-08 15:40:04 修改
阅读量530 收藏
点赞数 5
文章标签： pcb工艺 立创
于 2025-03-08 14:53:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/FPGA10086/article/details/146116155
版权

1目的：想为单片机批量添加网络标识（如何导入wps修改过的引脚文件）

2.操作：（1）放置元件单片机STC89C52RC-40I-LQFP44（2）选中单片机，右键，选择扇出网络标签（3）导出文件（.csv）(4)根据需求修改网络名称（netname），保存修改（使用WPS修改文件，保存时只能保存为.xls）（6）重复（1）（2）操作导入修改后的文件

3结果：导入失败

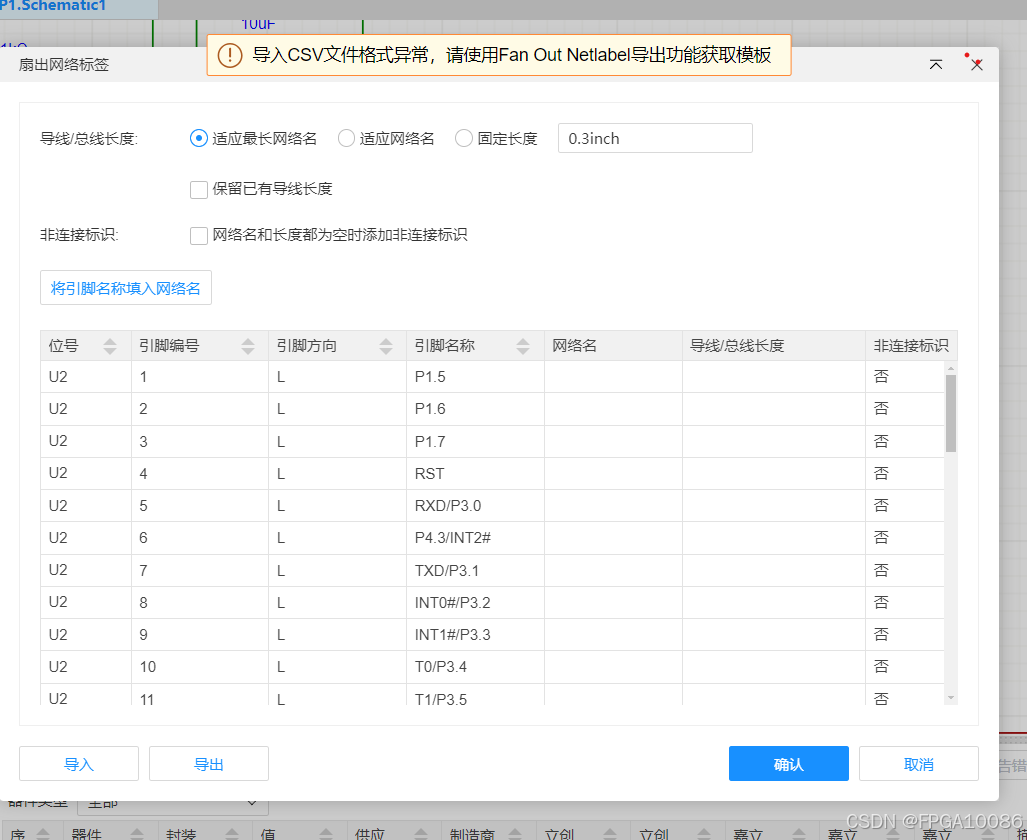

4问题具体描述：（1）在导入修改后的文件时，立创EDA导入时在保存位置找不到保存格式为xls的文件（保存位置为桌面）。（2）自己将保存后的文件格式改为.csv和.txt两种格式，立创EDA导入时能够搜索到两种格式的文件，但是都是导入失败，错误提示为：

导入CSV文件格式异常，请使用Fan Out Netlabel导出功能获取模板

猜想1：帖主WPS对导出的csv文件不能保存为CSV文件，只能是xls文件，有无解决这个的方法

猜想2：修改文件内容操作有问题（将pin name 下的引脚复制粘贴到netname下，将小数点和部分多功能名字删除，手打和批量操作的尝试过）

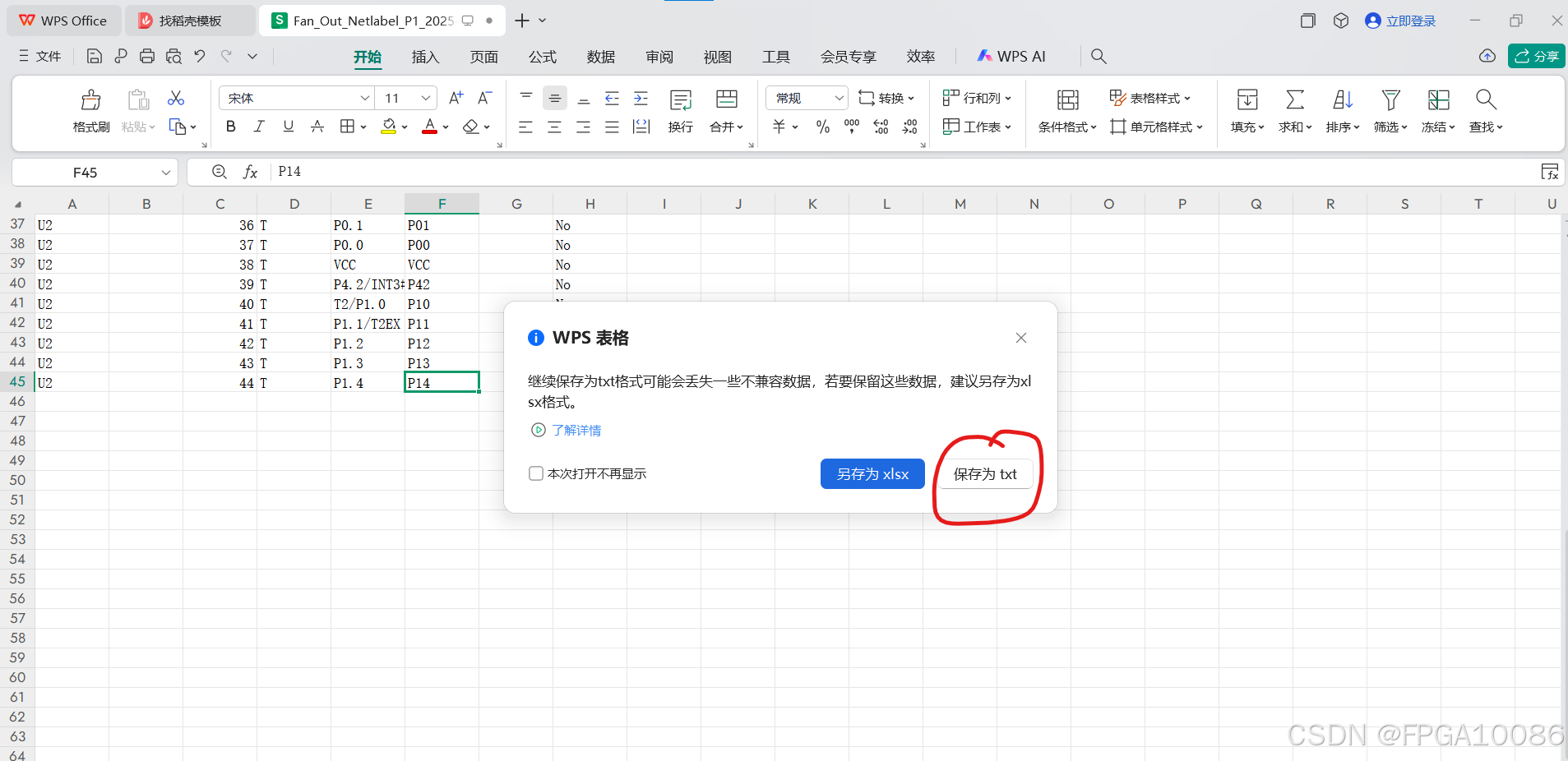

解决办法：在WPS保存时直接保存为.txt，不要另存为xls，就可以导入，不要修改第一行的的netname,pinname之类的
