立创EDA专业版使用记录

泪水打湿电路板

已于 2025-02-05 22:07:44 修改

阅读量662

点赞数 3

文章标签：硬件工程单片机 stm32 51单片机 mcu 嵌入式硬件

于 2025-02-05 22:03:05 首次发布

本文链接：https://blog.csdn.net/m0_72431729/article/details/145462568

版权

立创EDA专业版

1、对于多引脚的芯片，快速进行网络标签的添加方法

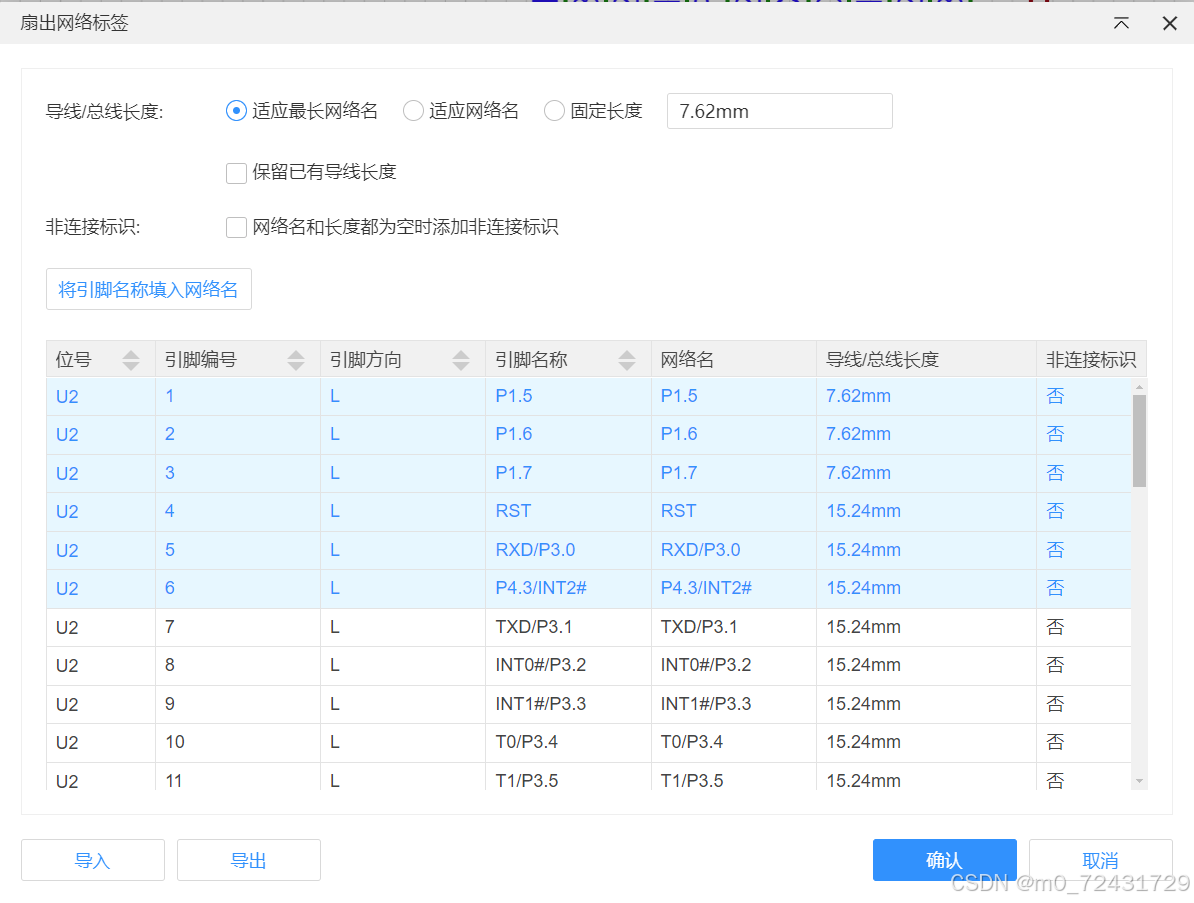

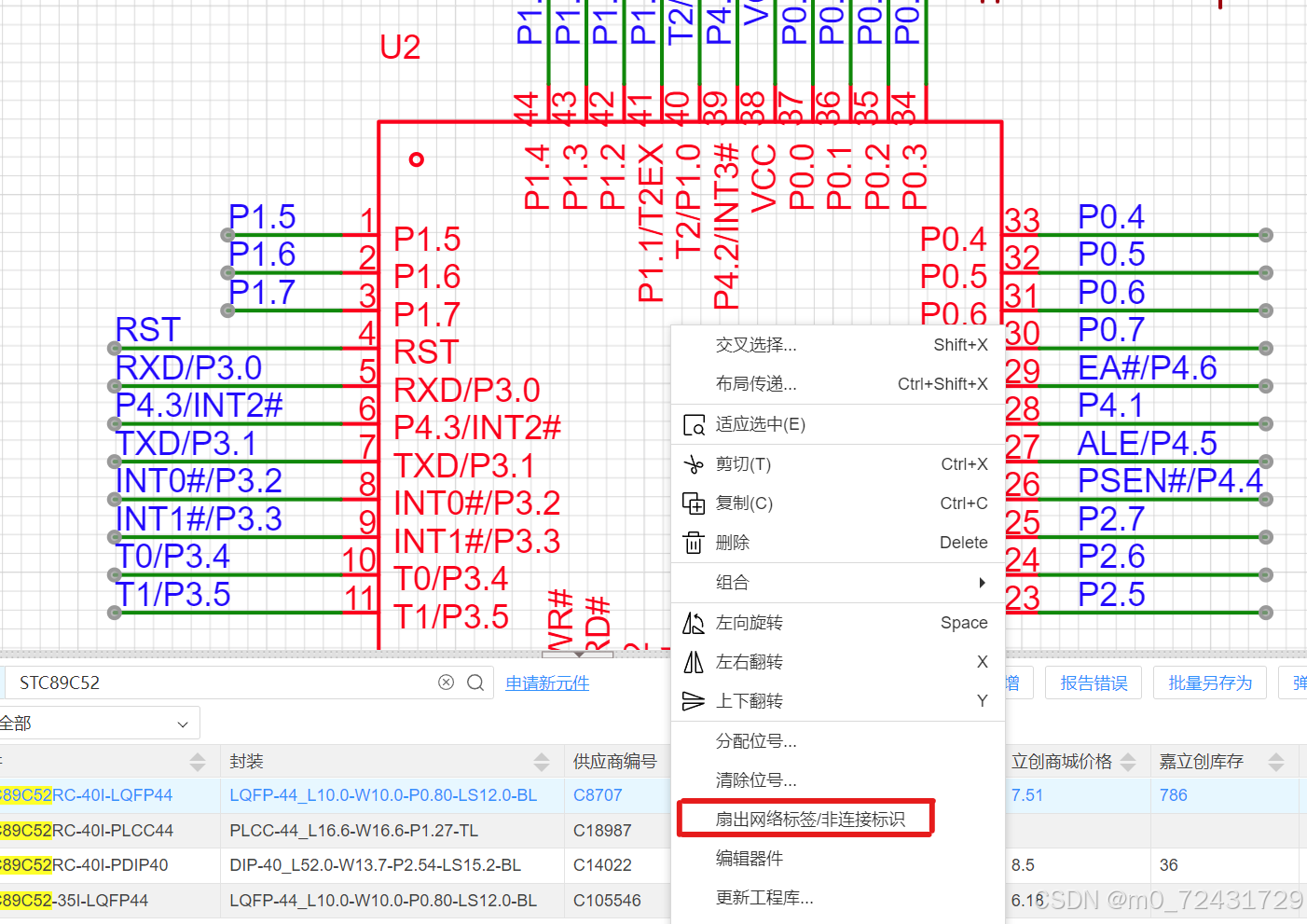

方法一：右键芯片-扇出网络标签-CTRL选择全部-将所有引脚名称填入网络-确认

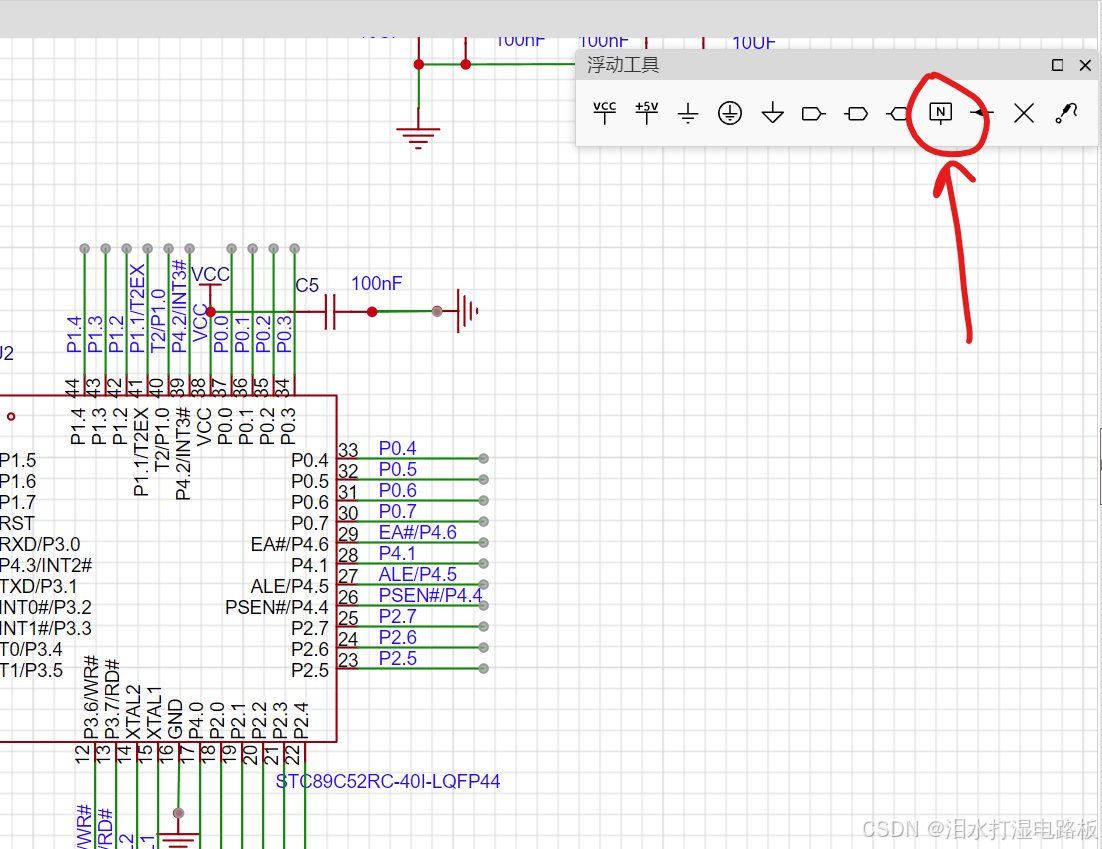

方法二：使用浮动工具中的“N”，然后再一个个点击芯片引脚
