2020年十月第三周学习

2020年十月第三周学习

  • tb6612电机驱动模块
  • 降压模块
  • 精灵图
  • 字体图标的使用

tb6612电机驱动模块

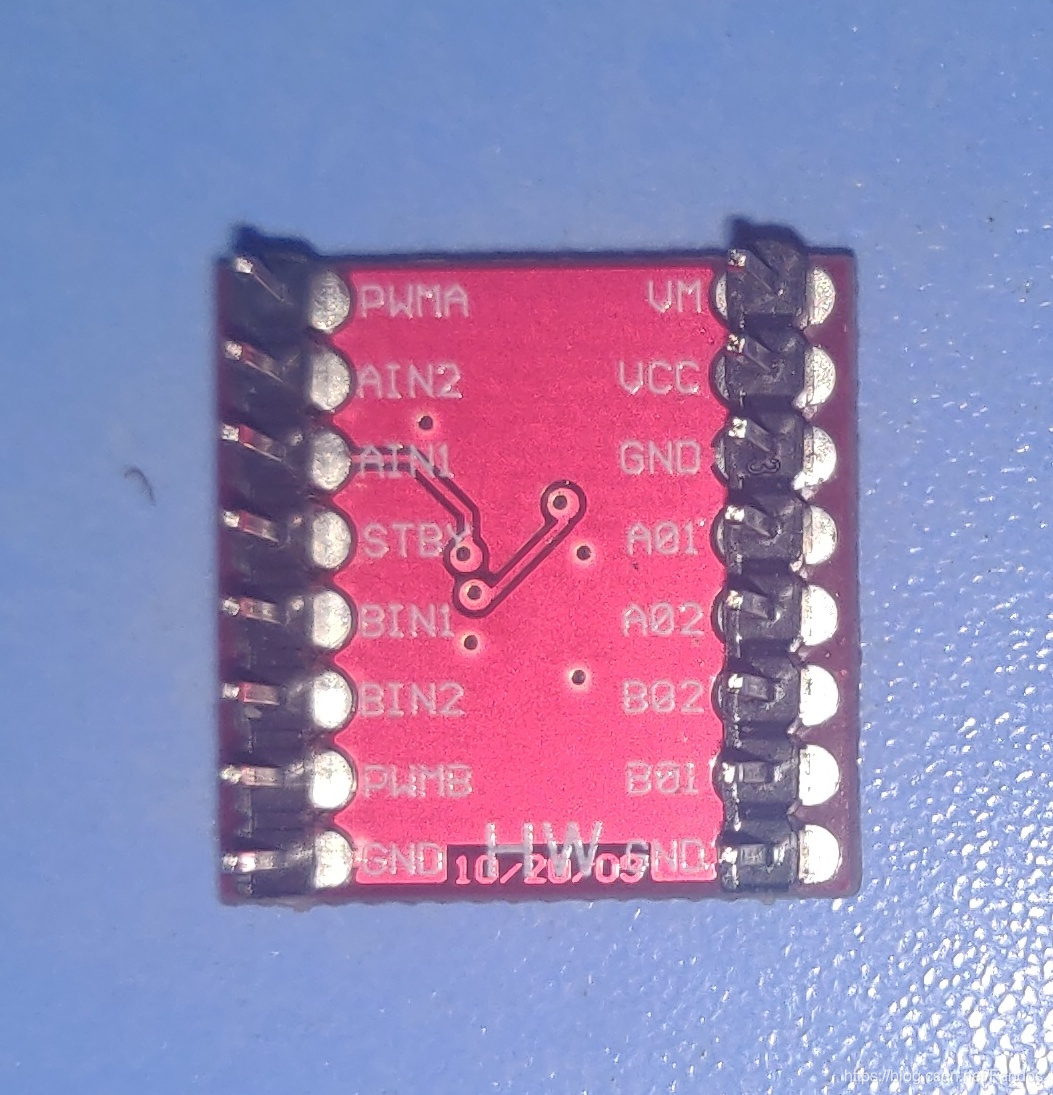

在这里插入图片描述

引脚作用
PWMA输入A的PWM波
AIN1A的输入脚,与AIN2一起设置正转反转
AIN2A的输入脚,与AIN1一起设置正转反转
STBY相当于芯片的开关,置1的时候芯片工作
BIN1B的输入脚,与BIN2一起设置正转反转
BIN2B的输入脚,与BIN1一起设置正转反转
PWMB输入B的PWM波
GND接GND
VM可以接2.7-10.3V,给电机供电
VCC接c8t6的VCC(3.3V)给芯片供电
A01电机A的输出引脚1
A02电机A的输出引脚2
B02电机B的输出引脚2
B01电机B的输出引脚1

VM和VCC一定都要接,一个是给电机供电,一个是给芯片供电,作用不一样,缺一个电机不转。

降压模块

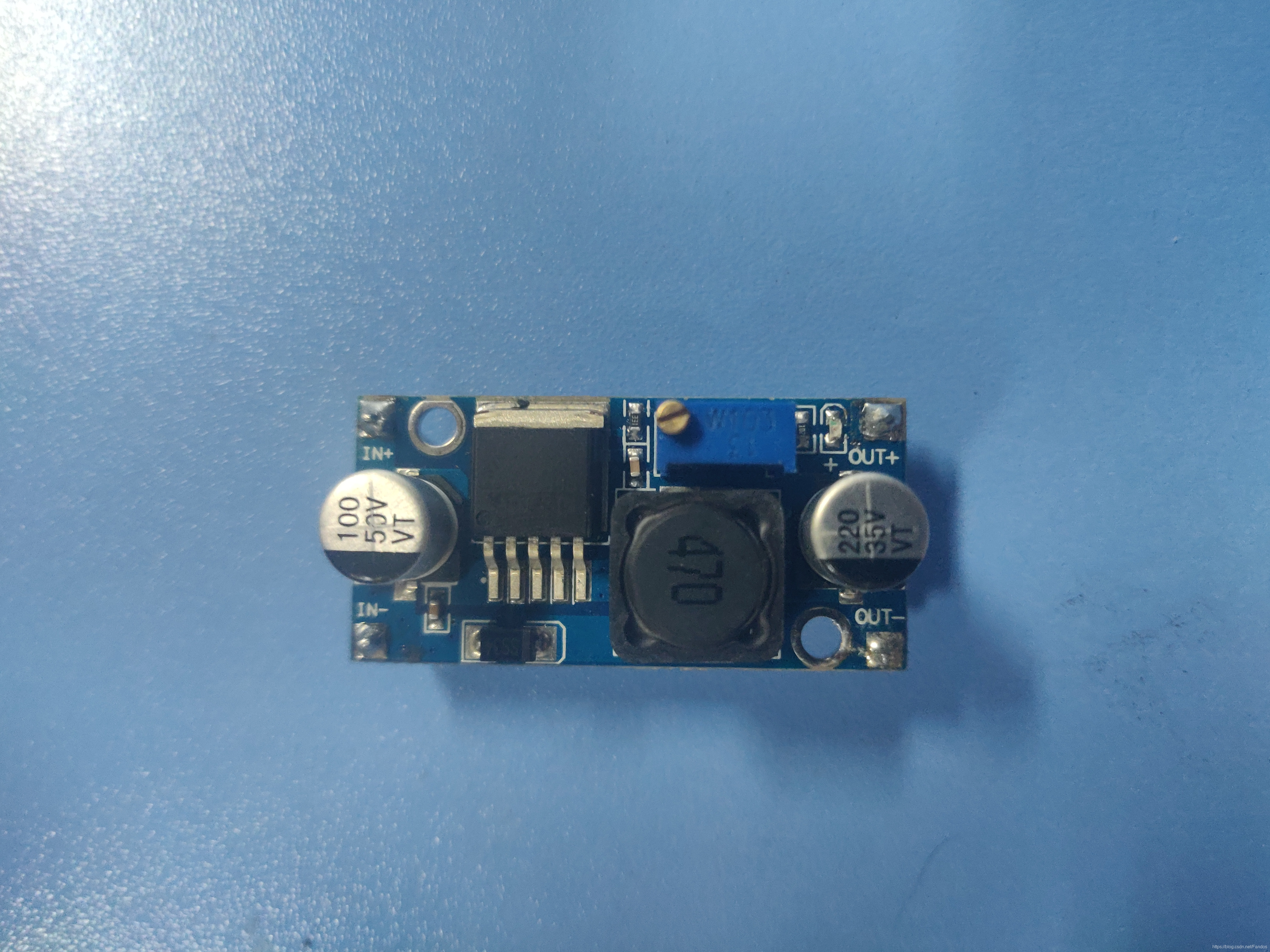

在这里插入图片描述降压模块有两个输入引脚,外接电源。然后通过一字螺丝调节输出的电压大小,再通过那两个输出引脚输出。

精灵图
精灵图技术的应用,,传一张图片可以用这张图片的不同的地方,来放置不同的位置的图片。多张小图可以一次请求来传递,比较适合不经常更换的图标。
background引入后用background-position调整位置,在预定位置显示。类似于PS里面的蒙版。

字体图标的使用
字体图标,目前我接触到的有两种,一种是用css,虽然可能底层原理还是用了字体文件吧,不懂,反正引用的时候不一样。代表:
Fontawesome,这个有中文网站,打开是比较快的,可以搜索各种图标。使用时需要先引用

`<link rel="stylesheet" href="css/font-awesome-4.7.0/css/font-awesome.css">`

然后在网站http://www.fontawesome.com.cn/faicons/里面搜索图标。

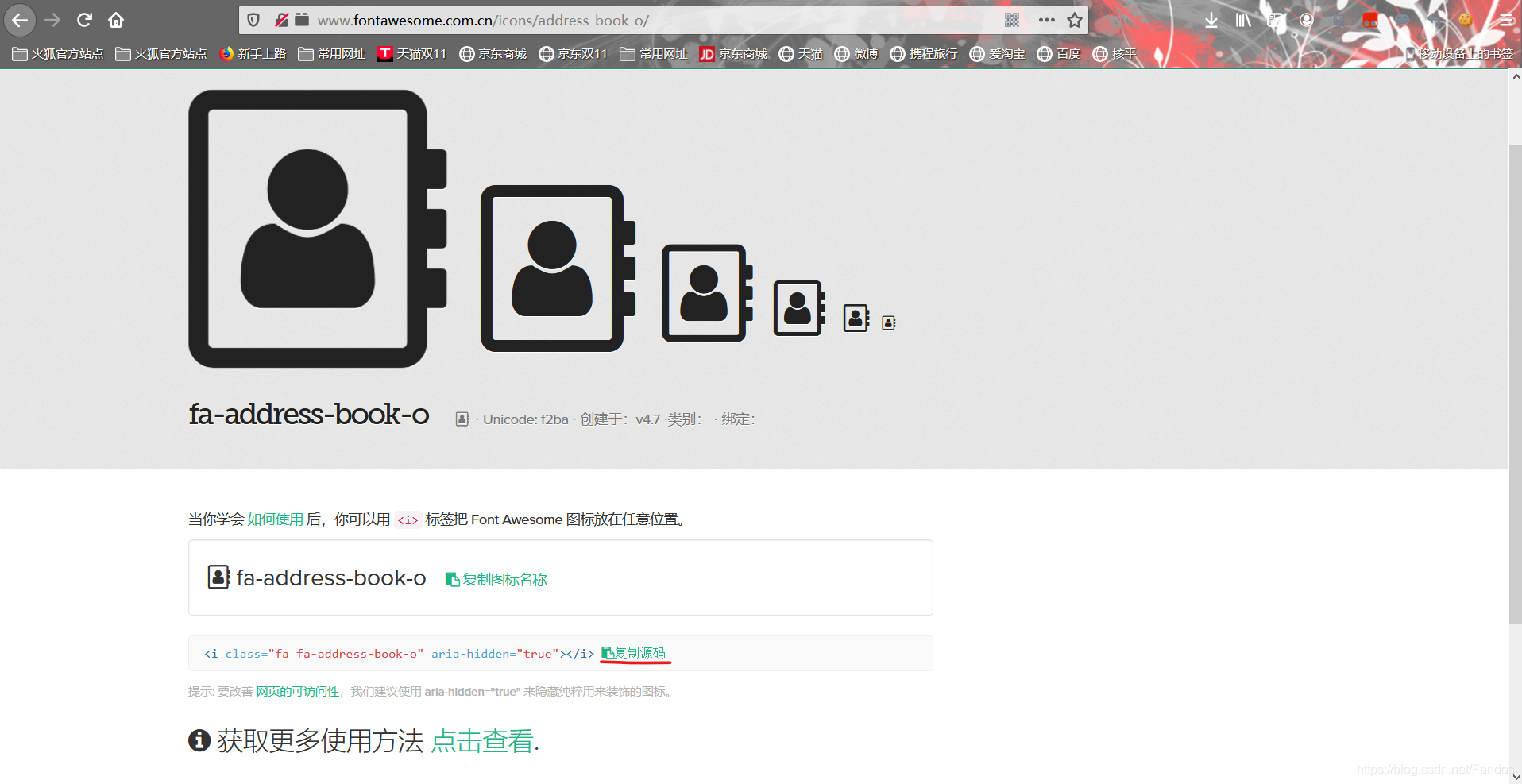

在这里插入图片描述复制一下源码就出来对应的图标了。
还有一种,那个就纯粹字体库的引用了,放个网站地址吧
https://icomoon.io/#icon-font这个是国外网站,贼慢,你懂得。
https://www.iconfont.cn/这个是阿里的图标站,看看这后缀,.cn,NB。里面图标贼多,同时包含了icomoon的图标。咋用,看黑马pink吧。
