了解STM32中的OLED

一、0.96寸的oled在stm32中可以选择推挽输出吗？有什么影响

在STM32中，对于0.96寸的OLED显示屏，是否选择推挽输出主要取决于硬件电路设计和OLED显示屏的接口要求。以下是对这个问题的详细分析：

推挽输出与开漏输出的选择

1. 推挽输出：推挽输出是STM32中一种常见的输出模式。在这种模式下，当IO口输出高电平时，上拉管脚会打开，输出电流；当输出低电平时，下拉管脚会打开，吸收电流。推挽输出具有较快的开关速度和较强的驱动能力。
2. 开漏输出：开漏输出模式下，IO口的漏极（N型晶体管）是开路的，需要通过外部的上拉电阻将IO口拉至高电平。开漏输出常用于需要电平转换或需要外部中断的场合。

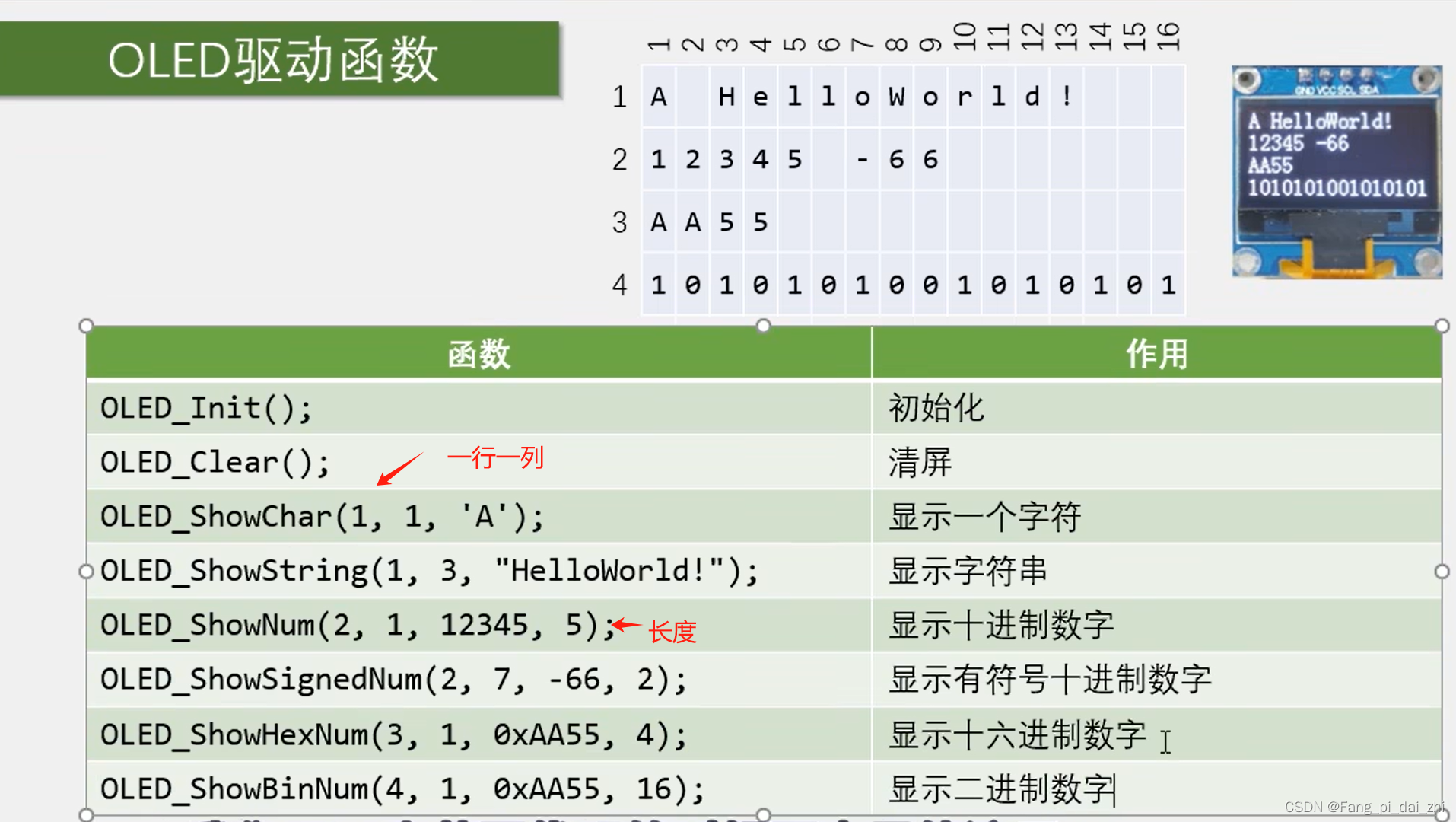

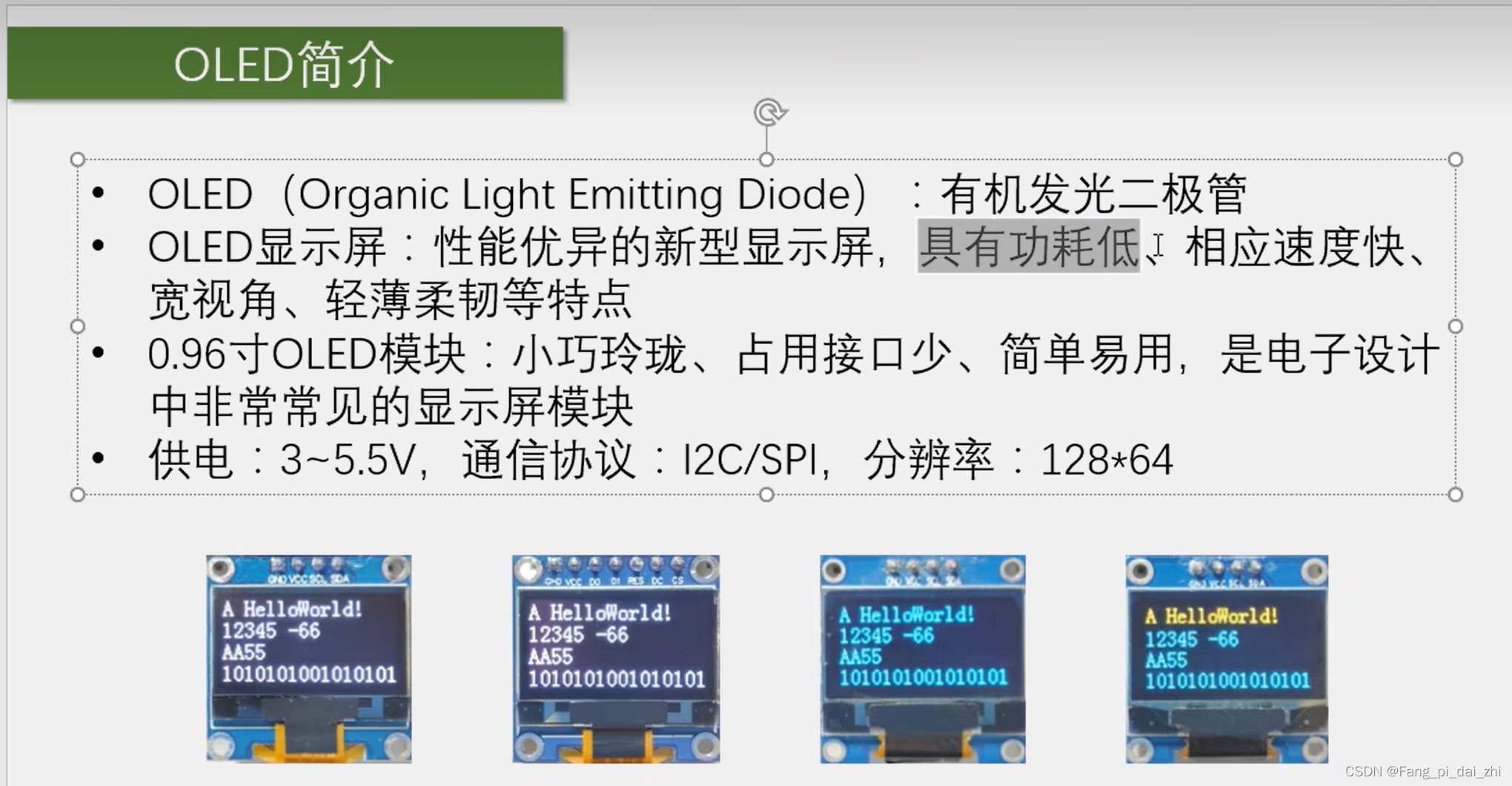

0.96寸OLED的接口需求

根据参考文章3和4，0.96寸的OLED显示屏通常支持多种接口方式，包括SPI（4线）、IIC（2线）、6800、8080等。对于SPI和IIC接口，它们通常使用标准的数字信号进行通信，因此可以使用推挽输出来驱动这些接口。

选择推挽输出的影响

1. 优点：
   • 推挽输出具有较快的开关速度和较强的驱动能力，可以确保OLED显示屏的稳定工作和快速响应。
   • 推挽输出模式不需要外部上拉电阻，简化了电路设计。
2. 注意事项：
   • 在选择推挽输出时，需要确保OLED显示屏的接口电压与STM32的IO口电压兼容。例如，如果OLED显示屏的接口电压为3.3V，而STM32的IO口电压为5V，则需要使用电压转换电路或适当的分压电阻来确保电压匹配。
   • 如果OLED显示屏的接口使用了特殊的信号电平或需要特定的电气特性（如中断信号），则需要根据具体情况选择适当的输出模式（可能是开漏输出或其他模式）。

在STM32中驱动0.96寸的OLED显示屏时，通常可以选择推挽输出来驱动SPI或IIC等数字接口。然而，在选择输出模式时，需要确保电压兼容性和满足特定的电气特性要求。如果不确定如何选择输出模式，建议参考OLED显示屏的数据手册和STM32的参考手册进行详细分析和设计。
