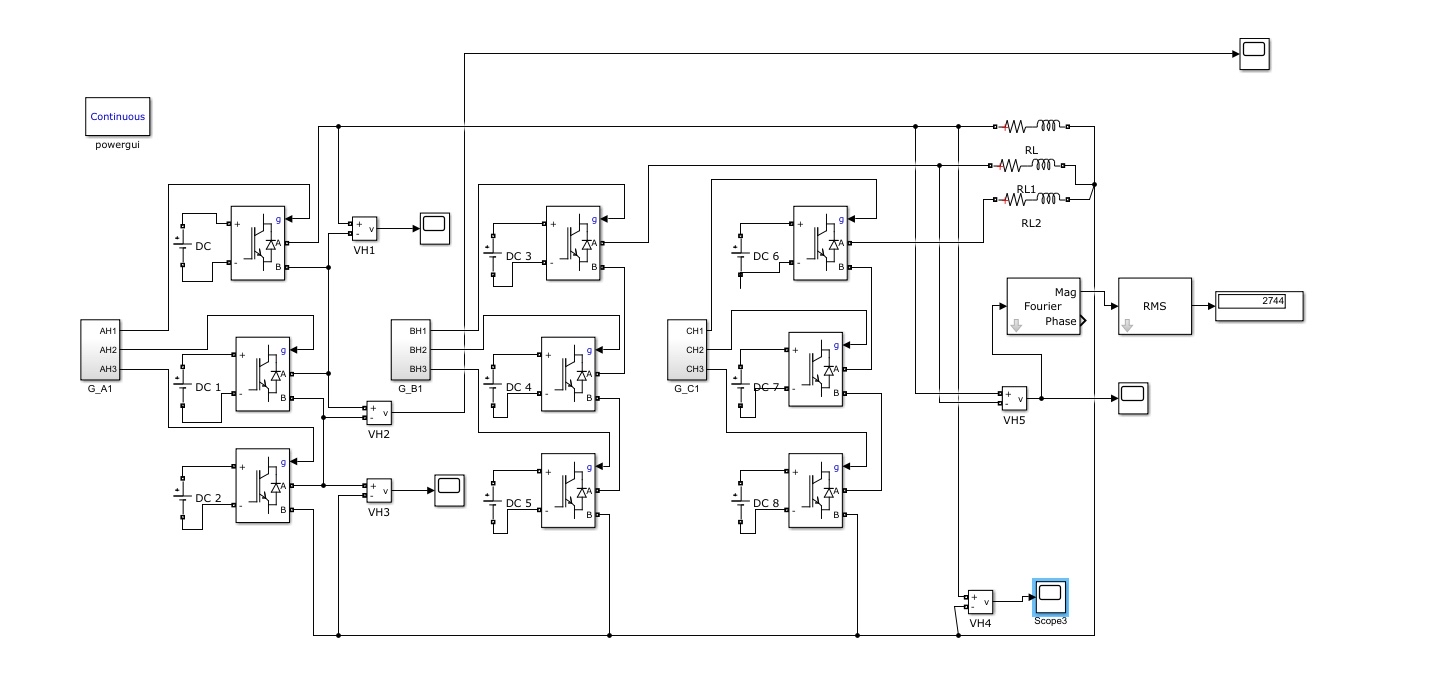

七电平级联H桥移幅调制与移相调制两种方式的仿真研究及实现

七电平级联H桥移幅调制和移相调制两种调制方式的仿真加报告。
完美的实现七电平的输出。
串联H桥多电平逆变器是中压大功率传动系统中应用最为广泛的逆变器拓扑结构之一。
它是由多个单相H桥逆变器组成的，把每个功率单元的交流输出串联连接，来实现中压输出，而无需连接变压器，并减小输出电压的谐波。
它们串联之后，能输出的电压幅值就大幅度提高，并且电平数也随着H桥的增加而增加。

ID:3888672673713349

尘世很美

七电平级联H桥是一种常用于中压大功率传动系统中的逆变器拓扑结构。它由多个单相H桥逆变器组成，通过串联连接每个功率单元的交流输出，实现中压输出，而无需连接变压器，并减小输出电压的谐波。七电平级联H桥能够在输出中实现七个不同的电平，从而提供更高的输出电压精度和控制能力。

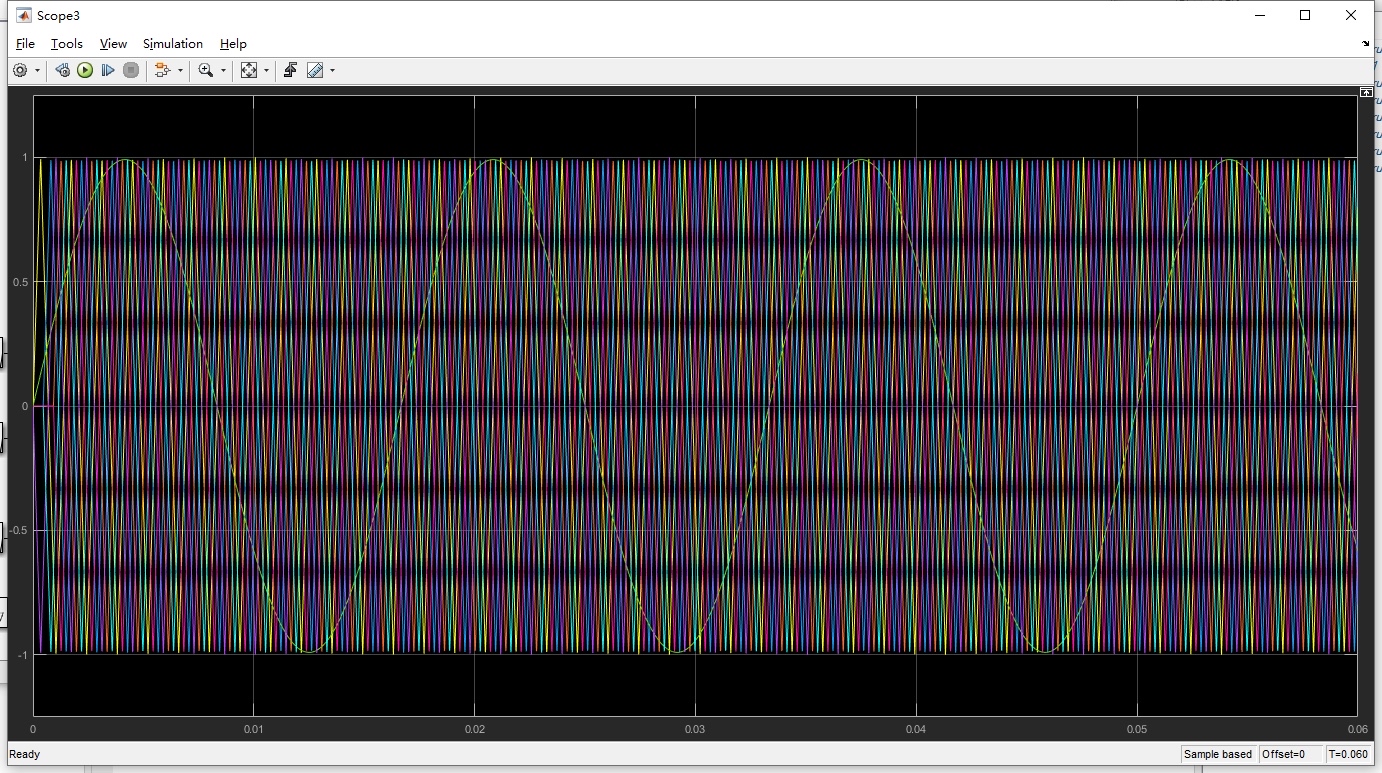

首先，我们来详细介绍七电平级联H桥中的移幅调制（Amplitude Shift Modulation，ASM）和移相调制（Phase Shift Modulation，PSM）两种调制方式。ASM是一种通过调整每个单相逆变器的幅值来实现电平控制的方法。通过改变每个逆变器的直流侧电压，可以调整输出的幅值，从而实现电平间的切换。而PSM则是通过调整逆变器的输出相位来实现电平控制的方法。通过改变逆变器的开关时间，可以调整输出的相位，从而实现电平间的切换。

在七电平级联H桥中，通过组合不同的ASM和PSM方式，可以实现七个不同的电平输出。这样的输出架构可以提供更多的选择和精确度，满足不同应用场景对电压的要求。同时，七电平级联H桥的输出电压精度也得到了显著的提升。

串联H桥多电平逆变器的优势不仅在于提供了更高的输出电压精度，还在于其灵活性和可靠性。由于采用了串联连接的方式，每个单相逆变器都可以独立调节，可以灵活地适应不同负载和运行条件。此外，由于无需连接变压器，拓扑结构更为简单，传输损耗更小，并且减小了输出电压的谐波。

与传统的逆变器拓扑结构相比，串联H桥多电平逆变器的控制策略更加复杂。在实际应用中，需要考虑到多个逆变器之间的协调控制、电流平衡以及保护等问题。同时，由于逆变器的开关频率较高，控制系统的稳定性和实时性也面临一定的挑战。因此，在设计和实施串联H桥多电平逆变器时，需要深入研究和优化控制策略，以确保其稳定可靠的运行。

总结一下，七电平级联H桥是一种在中压大功率传动系统中应用广泛的逆变器拓扑结构。通过组合移幅调制和移相调制，可以实现七个不同的电平输出，提供更高的输出电压精度和控制能力。串联H桥多电平逆变器不仅具有灵活性和可靠性，还可以减小输出电压的谐波。然而，其控制策略相对复杂，需要考虑多个逆变器之间的协调控制和保护等问题。因此，在实际应用中需要深入研究和优化控制策略，以确保其稳定可靠的运行。
