multisim如何产生复合波形[电路原理]

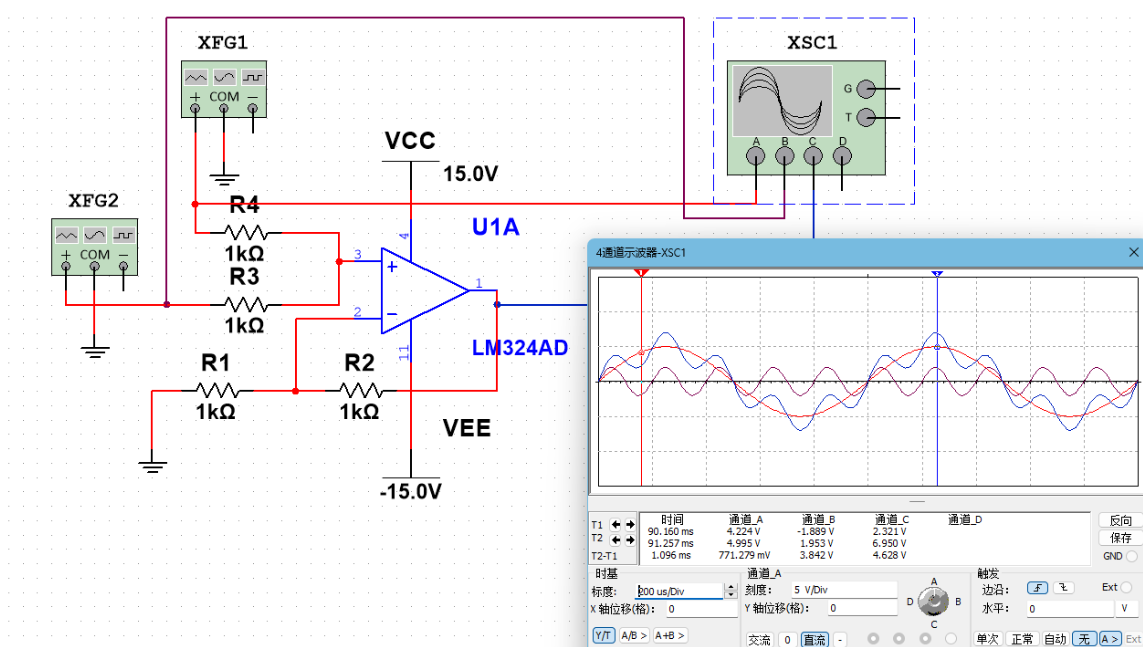

multisim中，函数信号发生器只能发生基础的波形，正弦波，三角波，方波。在一些场景下，基础的功能或许就不够用了。我们需要更多的组合，比如小信号模型什么的。这就是复合波形思路其实很简单。用运放加法器即可

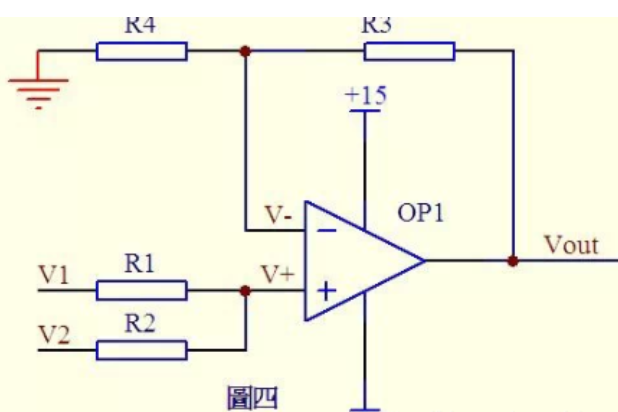

原理

$$\begin{gathered} 根据虚断路，V_{+}附近，电流只在V_1和V_2之间流动 \\ 所以(V_1-V_{+})/R1=(V_{+}-V_2)/R2 \\ 同理，在V_{-}附近 \\ (V_{out}–V_{-})/R3=V_{-}/R4 \\ 如果R1=R2，R3=R4，则由以上式子可以推导出 \\ {V}_{+}=\frac{(V_1+V_2)}{2} \\ {V}_{-}=\frac{V_{out}}{2} \\ 再由虚短V_{-}=V_{+} \\ {V}_{out}=V_1+V_2 \\ Q.E.D. \end{gathered}$$
