1.54TFT-SPI-ST7789

名称解读

1.54是尺寸，长宽为240*240像素
TFT是Thin-Film Transisiter 是屏幕技术的名称：薄膜晶体管，不是很重要
SPI 表明该屏幕使用SPI通信协议（这款器件）
ST7789 指该屏幕使用驱动芯片ST7789 这款驱动是双协议（IIC和SPI）这款器件很有迷惑性，我一开始不知道它是双协议，所以走了不少弯路
- 不过正常人类应该不会用100KB/s的IIC去驱动这块屏幕，除非对帧率要求不高

为什么我们不使用IIC去驱动这块屏幕？

我们来估算一下刷新一帧的速度数量级总像素点：240* 240 每个像素点3个字节（RGB），一个字节8位

总共是240* 240 * 3 * 8=1，380，400 即为138万位
（24/12/17勘误）
值得指出的是，此屏幕的像素点格式是RGB565 ，5位 R 6位 G 5位B 。所以一个像素是2个字节
总共应该是138万的2/3 不过也不小就是了

IIC标准的波特率是100KB/s 相当于13秒才能刷新一帧屏幕，这用鸡毛啊。相比之下SPI的波特率是20~80MHZ/s不要太快

接口解读和驱动方法

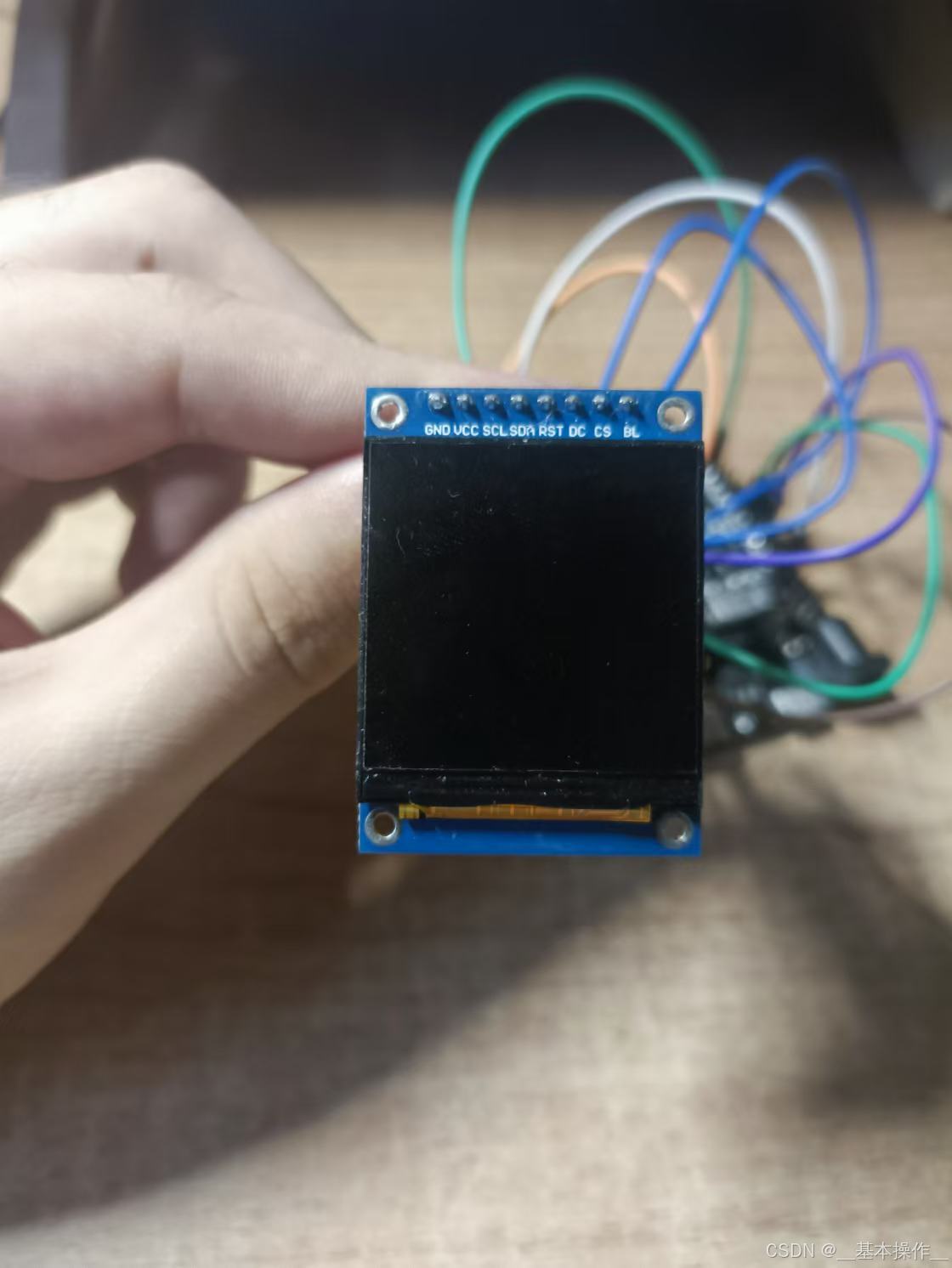

接口解读

这块板子可以说是被魔改的SPI通信协议（它确实经常被魔改╰（‵□′）╯）

在这里插入图片描述

重点内容

GND 接地，无需多言
VCC 供电，3.3V/5V
SCL 既是IIC的SCL 接口，又是SPI的MOSI（master out slave in）接口
SDA 既是IIC的SDA接口，又是SPI的SCLK(serial clock)接口
DC data/comamand指示接口
RST 复位接口低电平器件停止工作
CS chip slect SPI的选择接口

不要问SPI标准4线 MOSI，MISO，SCLK ,CS 中的MISO哪里去了，问就是不需要

驱动方法

SPI的驱动有两种，一种硬件SPI，一种软件SPI。硬件SPI是IO口本身有支持SPI的硬件，这种速率高稳定性好，一种是软件SPI，就是你可以任意的把几个IO口作为指定的接口（保证你的连线正确）软件驱动IO口模拟SPI发信，这种泛用性广，但是速度不高，稳定性差
下面我们使用软件SPI来做例子
理论情况下，这种的速度不会超过1帧每秒，但是这是做演示的程序

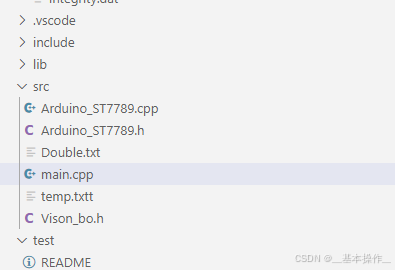

注意你的开发环境
我的是VSCODE+PLATFORMIO+ESP 32
装载了Adafruit_GFX.h库
Arduino_ST7789.h是我直接搬移到根目录的文件，资源在网上一搜一堆

在这里插入图片描述

#include <Adafruit_GFX.h>    // Core graphics library by Adafruit
#include <SPI.h>             // SPI communication library
#include "Arduino_ST7789.h"
#include <chrono>

//帧率计算需要的类
class Timer {
public:
    Timer() : start_timepoint(std::chrono::high_resolution_clock::now()) {}

    void reset() {
        start_timepoint = std::chrono::high_resolution_clock::now();
    }

    double elapsed() const {
        auto end_timepoint = std::chrono::high_resolution_clock::now();
        std::chrono::duration<double> elapsed_time = end_timepoint - start_timepoint;
        return elapsed_time.count();
    }

private:
    std::chrono::time_point<std::chrono::high_resolution_clock> start_timepoint;
};

Timer timer;

//这个你可以随便变，保证它的连线正确就行
#define TFT_CS     5   // Chip select control pin (VSPI CS)
#define TFT_RST    17  // TFT Reset pin
#define TFT_DC     15  // TFT Data/Command control pin
#define TFT_MOSI   23  // VSPI MOSI pin
#define TFT_SCLK   18  // VSPI SCLK pin

// Initialize the display with hardware SPI
//Arduino_ST7789 tft = Arduino_ST7789(TFT_CS, TFT_DC, TFT_RST);
Arduino_ST7789 tft = Arduino_ST7789(TFT_DC, TFT_RST, TFT_MOSI, TFT_SCLK, TFT_CS);
//for display with CS pin


void setup() {
  // Initialize Serial for debugging
  Serial.begin(9600);

  // Initialize the VSPI bus
  SPI.begin(TFT_SCLK, -1, TFT_MOSI, TFT_CS);

  // Initialize the display
  tft.init(240, 240); // Initialize ST7789 240x240
  //tft.setRotation(1); // Set orientation


}

void loop() {
   // Clear the screen
  tft.fillScreen(BLACK);

  // Display some text
  tft.setTextColor(WHITE);
  tft.setTextSize(2);
  tft.setCursor(20, 20);
  tft.println("Hello, ST7789!");

  // Draw a rectangle
  tft.drawRect(50, 50, 100, 100, WHITE);

  tft.setCursor(0, 0); // 设置文本的起始位置,指的是右上角
  float FPS = 1/(timer.elapsed());
  tft.printf("FPS:%f",FPS);

  timer.reset();

}

效果就是你会看到一帧一帧的画面♪(´▽｀)

24/11/26补充，
Arduino_ST7789.h这个库只能实现基本的显示的功能，对于对帧率要求较高的场合其实不太能胜任，楼主最近又研究了一下，TFT_eSPI的功能其实是Arduino_ST7789的10倍甚至20倍，（只是配置有一丁点复杂），如果对这个库感兴趣，可以看看楼主的另一篇文章：加速你的LCD-ST7789屏幕！[ESP–3]
好，就写到这里吧🙂
